医学影像pacs的工作流程

医学影像存储与传输系统（PACS）

一、 PACS中心存储与服务器

1. 本系统提供7*24小时不间断服务；

2. 本系统具有分级存储管理能力，采取多级分布式存储管理体系；

3. 本系统具有冗余和容错能力；

4. 本系统可根据客户需求配置；

5. 本系统支持影像数据和数据库的自动备份；

6. 本系统支持对日志记录、查询和管理；

7. 本系统支持所有符合DICOM标准的影像设备的DICOM协议以及WORKLIST功能；

8. 医院的PACS/RIS系统支持与医院信息平台对接，实现各种信息的交换和共享；

9. 系统支持各类具备DICOM接口的医学影像设备接入，包括CT、MR、CR、DR、DSA、ECT、PET/CT、数字乳腺、数字胃肠、具有DICOM接口的US等；支持各类非标准DICOM接口的图像及视频设备接入，如无DICOM接口的超声、病理、内镜、心电、脑电等；

10. 本系统支持获取并存储DICOM标准输出设备的影像数据；

11. 本系统支持Worklist 设备自动传递DICOM Worklist基本信息，支持中文病人名与拼音的自动转换,避免设备端（只支持拼音）的信息重复输入；

13. 本系统提供DICOM Modality Worklist SCP工作清单列表功能；

14. 本系统通过自定义机制，对无Worklist的非DICOM设备关联病人信息。

二、 登记工作站

1. 系统支持获取调用HIS中的患者的基本信息；

2. 本系统支持检查预约和取消；

3. 本系统支持通过HIS系统直接预约，自动获取门急诊和病区电子申请单；

4. 本系统支持通过磁卡、条码输入、手工输入等方式进行登记；

5. 本系统提供打印条码输出检查的基本信息；

6. 本系统支持同时登记多个检查项目；

7. 本系统支持确认、取消和改变检查；

8. 自动显示和查询病人的检查情况和状态；

9. 支持全键盘操作；

10. 系统可分别提供当天已登记、已检查、已完成患者列表和总数。

医院PACS

医院PACS系统简介

医院PACS（Picture Archiving and Communication System）是一种用于管理和存储医学影像的系统。它通过数字化的方式，将医学影像（如X射线、CT扫描、MRI等）转化为电子文件，并提供了一种便捷的方式来存储、检索和共享这些影像。

一、系统架构

医院PACS系统主要由以下几个组件组成：

1. 影像采集设备：包括X射线机、CT扫描仪、MRI等，用于获取患者的医学影像。

2. 影像存储服务器：用于存储和管理医学影像的服务器，通常采用高性能的硬盘阵列来提供大容量的存储空间。

3. 影像传输网络：用于将医学影像从影像采集设备传输到影像存储服务器，通常采用高速的局域网或者广域网。

4. 影像查看工作站：医生和技术人员可以使用影像查看工作站来查看和分析医学影像，通常配备高分辨率的显示器和专业的影像查看软件。

5. 影像管理系统：用于管理和检索医学影像的系统，包括影像存储、影像检索、影像备份等功能。

二、系统功能

医院PACS系统具备以下主要功能： 1. 影像存储和管理：将医学影像以数字化的方式存储在影像存储服务器中，提供可靠的数据备份和恢复功能，确保影像数据的安全性和完整性。

2. 影像检索和浏览：医生和技术人员可以通过影像管理系统快速检索和浏览患者的医学影像，提高工作效率和诊断准确性。

3. 影像分析和处理：医生和技术人员可以使用影像查看工作站进行医学影像的分析和处理，如测量病灶大小、标注关键结构等。

4. 影像共享和远程访问：医院PACS系统可以支持影像的共享和远程访问，使得医生和技术人员可以随时随地获取患者的医学影像，方便远程会诊和学术交流。

5. 影像报告生成：医院PACS系统可以与医院的信息系统集成，自动生成医学影像的报告，并将报告与医学影像关联起来，方便医生阅读和存档。

三、系统优势

医院PACS系统相比传统的胶片影像管理方式具有以下优势：

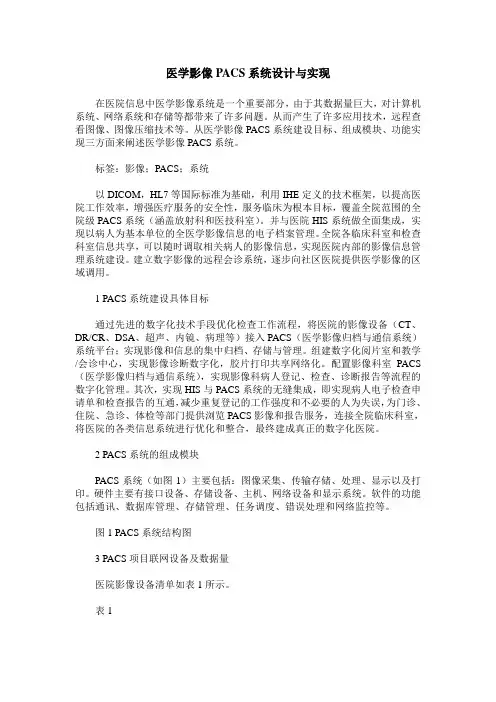

医学影像PACS系统设计与实现

在医院信息中医学影像系统是一个重要部分，由于其数据量巨大，对计算机系统、网络系统和存储等都带来了许多问题。从而产生了许多应用技术，远程查看图像、图像压缩技术等。从医学影像PACS系统建设目标、组成模块、功能实现三方面来阐述医学影像PACS系统。

标签：影像；PACS；系统

以DICOM，HL7等国际标准为基础，利用IHE定义的技术框架，以提高医院工作效率，增强医疗服务的安全性，服务临床为根本目标，覆盖全院范围的全院级PACS系统（涵盖放射科和医技科室）。并与医院HIS系统做全面集成，实现以病人为基本单位的全医学影像信息的电子档案管理。全院各临床科室和检查科室信息共享，可以随时调取相关病人的影像信息，实现医院内部的影像信息管理系统建设。建立数字影像的远程会诊系统，逐步向社区医院提供医学影像的区域调用。

1 PACS系统建设具体目标

通过先进的数字化技术手段优化检查工作流程，将医院的影像设备（CT、DR/CR、DSA、超声、内镜、病理等）接入PACS（医学影像归档与通信系统）系统平台；实现影像和信息的集中归档、存储与管理。组建数字化阅片室和教学/会诊中心，实现影像诊断数字化，胶片打印共享网络化。配置影像科室PACS（医学影像归档与通信系统），实现影像科病人登记、检查、诊断报告等流程的数字化管理。其次，实现HIS与PACS系统的无缝集成，即实现病人电子检查申请单和检查报告的互通，减少重复登记的工作强度和不必要的人为失误，为门诊、住院、急诊、体检等部门提供浏览PACS影像和报告服务，连接全院临床科室，将医院的各类信息系统进行优化和整合，最终建成真正的数字化医院。

2 PACS系统的组成模块

PACS系统（如图1）主要包括：图像采集、传输存储、处理、显示以及打印。硬件主要有接口设备、存储设备、主机、网络设备和显示系统。软件的功能包括通讯、数据库管理、存储管理、任务调度、错误处理和网络监控等。

医学影像系统

一、医学影像系统简介

系统是

的缩写，意为影像归档和通信系统。它是应用在医院影像科室的系统，主要的任务就是把日常产生的各种医学影像（包括核磁，，超声，各种X光机，各种红外仪、显微仪等设备产生的图像）通过各种接口（模拟，，网络）以数字化的方式海量保存起来，当需要的时候在一定的授权下能够很快的调回使用，同时增加一些辅助诊断管理功能。它在各种影像设备间传输数据和组织存储数据具有重要作用。

也是近年来随着数字成像技术、计算机技术和网络技术的进步而迅速发展起来的,旨在全面解决医学图像的获取、显示、存贮、传送和管理的综合系统。它主要分为影像采集系统、数据处理与管理系统(控制器)、影像通讯网络、影像显示系统(显示工作站)、影像存档系统、影像打印和输出系统等6个单元 。

二、产生的背景和原因

伦琴发现X射线后的一百多年里，医学成像科学与技术对放射诊断学的主要贡献是创造了多种成像方式，例如：、、、、、、、等，这些新的医学成像技术为临床提供了丰富的影像学资料，极大地方便了医生的诊断，但与此同时所产生的大量的影像资料对医院的管理提出了更高的要求。传统的胶片备份，人工管理的方法不仅要耗费大量的资金、场地和人力，而且存在着丢失资料、

查找困难、存储时间短等问题。显然这种方法已经远远不能满足医院迅速增长的业务要求，迫切需要一种自动化的影像管理系统来代替它，这已成为每一家医院面临的急迫需要解决的问题。

伴随着高速计算设备、网络通讯及图像处理技术的飞速发展而产生的“医学影像存取与传输系统”( )为以上问题的彻底解决提供了一种先进的技术手段。据估算，在一家医院中放射成像（，即将医学影像成像到传统的胶片上）的工作，其工作量通常占影像室工作量的60％至70％。系统可以大大降低该工作量的比例，提高影像室的工作效率。系统的使用不但为医院达到无胶片化环境提供了解决的方案，而且为今后进一步实现远程医疗、远程教学、远程学术交流和计算机辅助的医学影像诊断提供了支撑环境。
