电线电缆最大负荷计算方法

电线截面积与安全载流量的计算

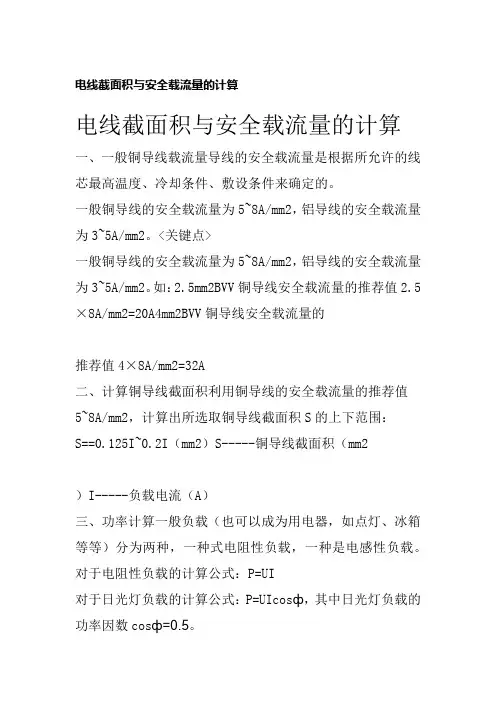

电线截面积与安全载流量的计算

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的

推荐值4×8A/mm2=32A

二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I（mm2）S-----铜导线截面积（mm2

）I-----负载电流（A）

三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI

对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是

I=P/Ucosф=6000/220×0.8=34(A)

但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成

I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)

也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：

二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。

说明：

(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得

截面

mm铜 芯铝 芯 0.75 1660

1.0 1960

1.5 241860

2.5 322560442326065542601075596016 105 8060

25 138 105 60

35 170 130 60

50 215 165 60

70 265 205 60

95 325 250 60

120 375 285 60

150 430 325 60

185 490 380 60

截面mm铜芯铝芯铜芯铝芯铜芯铝芯 0.12 543

0.2 7 5.5 4

0.3 975

0.4 11 8.5 6

0.5 12.5 9.5 7

0.75 16 12.5 9

1.0 191511

1.5 2419142282217 2.5 3225262020164423436262622655434733322510155965515240三芯电线　（2）聚氯乙烯绝缘软线、聚氯乙烯绝缘聚氯乙烯护套电线在空气中使用长期连续负荷允许载流量（见表2） 适用电线型号：RV、RVV、RVB、RVS、BVV、BLVV 导电线芯最高允许工作温度：+65℃ 周围环境温度：+25℃表2 RV、RVV、RVB、RVS、BVV、BLVV电线在空气中使用长期连续负荷允许载流量

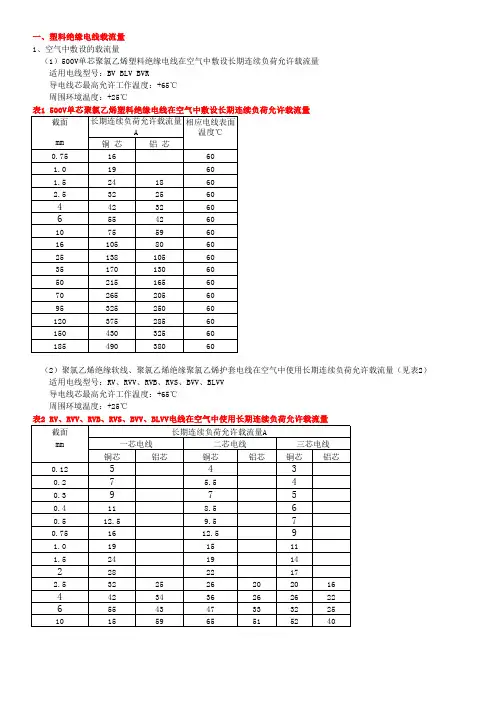

长期连续负荷允许载流量A一芯电线二芯电线一、塑料绝缘电线载流量1、空气中敷设的载流量

表1 500V单芯聚氯乙烯塑料绝缘电线在空气中敷设长期连续负荷允许载流量长期连续负荷允许载流量A相应电线表面温度℃　（1）500V单芯聚氯乙烯塑料绝缘电线在空气中敷设长期连续负荷允许载流量 适用电线型号：BV BLV BVR 导电线芯最高允许工作温度：+65℃ 周围环境温度：+25℃截面mm铜芯铝芯铜芯铝芯铜芯铝芯 0.75

1.0 141311

1.5 191517131612

2.5 26202418221543527312428226473541323728106549574450381682637356655025 107 8095708565

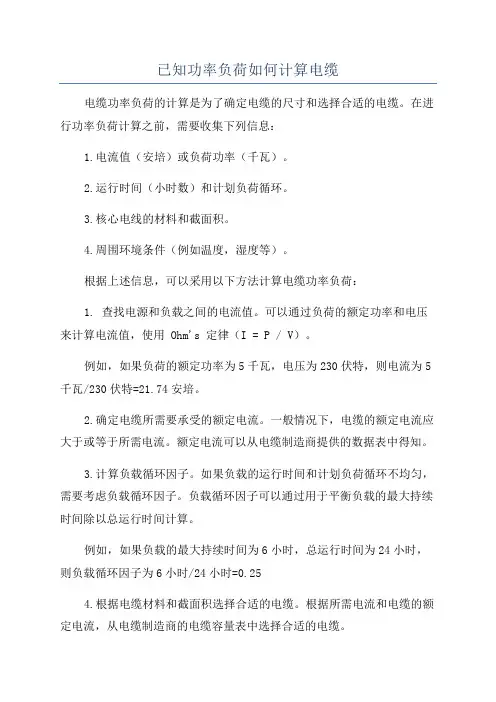

已知功率负荷如何计算电缆

电缆功率负荷的计算是为了确定电缆的尺寸和选择合适的电缆。在进行功率负荷计算之前，需要收集下列信息：

1.电流值（安培）或负荷功率（千瓦）。

2.运行时间（小时数）和计划负荷循环。

3.核心电线的材料和截面积。

4.周围环境条件（例如温度，湿度等）。

根据上述信息，可以采用以下方法计算电缆功率负荷：

1. 查找电源和负载之间的电流值。可以通过负荷的额定功率和电压来计算电流值，使用 Ohm's 定律（I = P / V）。

例如，如果负荷的额定功率为5千瓦，电压为230伏特，则电流为5千瓦/230伏特=21.74安培。

2.确定电缆所需要承受的额定电流。一般情况下，电缆的额定电流应大于或等于所需电流。额定电流可以从电缆制造商提供的数据表中得知。

3.计算负载循环因子。如果负载的运行时间和计划负荷循环不均匀，需要考虑负载循环因子。负载循环因子可以通过用于平衡负载的最大持续时间除以总运行时间计算。

例如，如果负载的最大持续时间为6小时，总运行时间为24小时，则负载循环因子为6小时/24小时=0.25

4.根据电缆材料和截面积选择合适的电缆。根据所需电流和电缆的额定电流，从电缆制造商的电缆容量表中选择合适的电缆。 例如，如果所需电流为21.74安培，选择的电缆的额定电流应大于或等于21.74安培。

5.考虑周围环境条件。在电缆功率负荷计算中，还需要考虑电缆所处环境的温度，湿度等条件。这些因素可能会影响电缆的容量和使用寿命，因此需要相应地调整电缆容量。

例如，在高温环境下，电缆可能需要根据温度校正因子进行调整。

以上是计算电缆功率负荷的基本步骤。根据具体的应用场景和需求，还可以考虑其他因素，例如电缆的长度、电缆的电阻和电感等等。因此，在实际应用中，应根据具体情况和相关规范进行计算和选择。

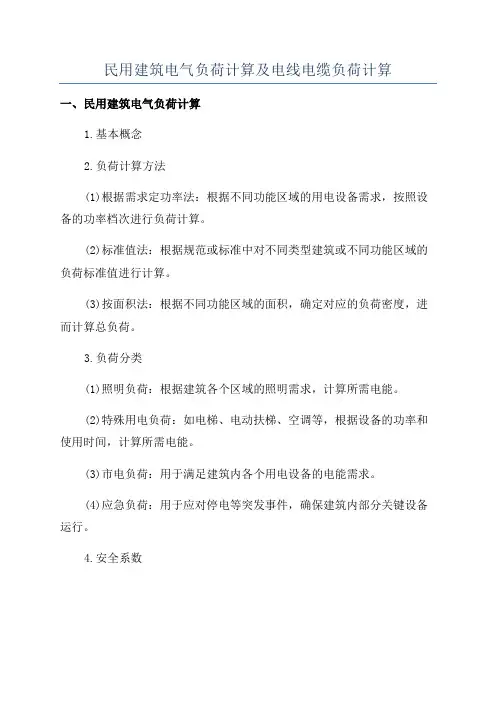

民用建筑电气负荷计算及电线电缆负荷计算

一、民用建筑电气负荷计算

1.基本概念

2.负荷计算方法

(1)根据需求定功率法：根据不同功能区域的用电设备需求，按照设备的功率档次进行负荷计算。

(2)标准值法：根据规范或标准中对不同类型建筑或不同功能区域的负荷标准值进行计算。

(3)按面积法：根据不同功能区域的面积，确定对应的负荷密度，进而计算总负荷。

3.负荷分类

(1)照明负荷：根据建筑各个区域的照明需求，计算所需电能。

(2)特殊用电负荷：如电梯、电动扶梯、空调等，根据设备的功率和使用时间，计算所需电能。

(3)市电负荷：用于满足建筑内各个用电设备的电能需求。

(4)应急负荷：用于应对停电等突发事件，确保建筑内部分关键设备运行。

4.安全系数 在负荷计算过程中，需要考虑到设备的启动电流、运行过程中的峰值负荷等因素，通常会在计算结果中乘以一个安全系数，以确保系统的安全和稳定。

5.电气负荷控制

合理控制电气负荷对于保证供电设备的正常运行、减少用电损耗和降低能耗至关重要。可以通过电器设备的使用管理、定时开关、自动化控制等手段实现。

1.基本概念

电线电缆负荷计算是指根据电器设备的特性，计算出所需电线电缆的截面积和容量，以满足电气负荷安全运行的需求。

2.电线电缆负荷计算方法

(1)确定电气负荷：根据前述的电气负荷计算方法，确定需要承载的总负荷。

(2)确定电流：根据负荷和系统电压计算所需的电流。

(3)选择电线电缆类型：根据计算所得的电流值，结合电线电缆类型的特性进行选择。

(4)计算截面积：根据所选电线电缆的导电材料、电流载荷和选定的安全系数等因素，计算出所需的电线电缆截面积。

3.选择电线电缆标准 完成电线电缆负荷计算后，需要根据国家相关标准选取符合要求的电线电缆。常见的标准有《建筑电气工程电线电缆》(GB/T5023)和《建筑电气工程用电缆预支识别》(GB/T5025)等。

4.安装要求

电线电缆的安装需要符合相关标准和规范，包括牢固固定、避免室外铺设暴晒、正常的敷设弯曲半径等。
