高频电路
实验指导书
新疆农业大学计算机与信息工程学院电子实验室 2009 年 3 月高频电路实验指导书
-1 -
目 录
第一部分高频电路实验系统介绍
一、 实验系统概述 .......................................................... 2
二、 实验箱箱体结构说明 .................................................... 2
三、 高频实验模块介绍及实验说明 ............................................ 4
第二部分高频电路实验部分
实验一单调谐回路谐振放大器及通频带展宽实验 ................................ 5
实验二丙类功率放大器实验 .................................................. 7
实验三（1）电容反馈三点式振荡器实验 ....................... • ......................... 9
实验三（2）石英晶体振荡器实验 .................. ... ................ .. ……11

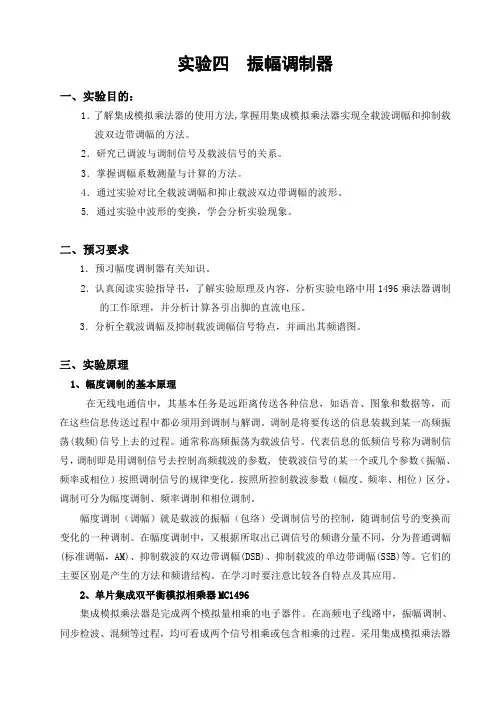

实验四 幅度调制器实验 .................................................... 13
实验五 调幅波信号的解调实验 ............................................. 15
实验六 变容二极管频率调制电路实验 ........................................ 17
实验七 频率解调电路实验 ................................................. 19
实验八 相位调制器实验 .................................................... 20
实验九 集成混频器电路实验 ............................................... 21高频电路实验指导书
-2 -
高频电路实验系统介绍
一、 高频电路实验系统概述
本系统由实验箱和外接实验模块两部分组成，其中外接模块采用插拔式结构设计，
便于功能的扩展。实验箱带有一个 0Hz~120KHz的低频信号源、一个 20KHz~10MHz的
高频信号源、一个音频接口单兀。此外高频W型实验系统还带有一个频率计单兀（高频
川型无此单元）。实验箱可使用自带电源，也可通过右上角的 4针电源接口从外部引入。
高频电路单元采用模块式设计，将有关联的单元电路放在一个模块内。高频模块可插在
实验箱的4个固定孔上，配合高、低频信号源和频率计即可进行高频电路实验。
二、 实验箱箱体结构说明
箱体结构如图一所示：
域 率 计
（仅高频IV型有）
■T氐痢
夕卜按实萤携坍克
图一
1、 电源接口
实验箱提供-8V、+5V、-5V、-12V、+12V五组电源输出。当电源正常时，各组 电源对应的指示灯均被点亮。
2、 低频信号源
本实验箱采用集成函数发生器 ICL8038产生正弦波、方波和三角波，频率为OHz
—120KHZ连续可调。使用时先选择波形， 然后将“频率选择”开关打到合适的档位， 再通过“频率调节”旋钮调出所需要的频率。 “幅度调节”旋钮使输出信号的幅度从
0V到5V连续可调。“占空比调节” 旋钮可调节输出信号的占空比， “失真度调节”
旋钮可调整正弦波的失真度。
3、 高频信号源 高频电路实验指导书
-3 -
高频信号源采用 MAX038作为信号发生器，本实验箱只能输出正弦波，频率为 高频电路实验指导书
-4 -
20KHZ — 10MHz连续可调，幅度从 0V到5V连续可调。使用时先将“频率选择”开
关打到合适的档位，再通过“频率调节”
和“幅度调节”旋钮调出所需要的频率和
幅值的信号。
4、 频率计*** （仅高频W型有）
频率计的参数为：显示： 5位，红LED显示、量程：50Hz— 12MHz
精度：1% ± 1字、灵敏度：150mVrms、最大输入电平：10Vp-p
输入阻抗：1M欧姆
SELECT按钮为通道选择。SELECT弹起选择通道1输入，SELECT按下选择通 道2输入。数码管左侧有红、 绿两个指示灯作为单位显示， 红灯亮时单位为“KHz”, 绿灯亮时单位为“ Hz”。
5、 音频接口单元：音频接口单元电路如下图所示：
麦克风电路采用LM741放大器，其输入、输出均为耳机接口。扬声器电路采用 LM386 音频功率放大器，输入为耳机接口，输出有耳机接口，也有二号孔接口。如将 AOUT插 Z'LTT'. 高频电路实验指导书
-5 -
孔和SPIN插孔连接，输入的语音信号经功放直接进入扬声器。 如AOUT插孔和SPIN插 孔断开，则可从其它电路输入音频信号至 SPIN。
6、外接实验模块区
外接模块采用插拔式结构设计，通过卡钉与实验箱连接，便于安装和拆卸。
注意：插拔模块要在断电的状态下进行。
三、高频模块介绍及实验说明
本系统配有十个高频模块，分别为：
1、 单、双调谐放大模块
2、 丙类功率放大模块
3、 LC振荡、石英晶体振荡模块
4、 幅度调制、解调模块
5、 频率调制、解调模块
6、 小功率调频发射模块
7、 小功率调频接收和音频放大模块
8、 小功率调频接收和相位调制模块
9、 集成混频器模块
10、 集成锁相环和频率合成模块
各模块的的表面均覆有该实验电路的原理图。各模块的电源均用导线从实验箱上引
入，模块上设有电源指示灯。
高频电路实验要求：
1、 实验之前必须充分预习，认真阅读实验指导书，掌握好实验所必需的有关原理和理论 知识；
2、 对实验中所用到的仪器使用之前必须了解其性能、使用方法和注意事项，并在实验时 严格遵守；
3、 动手实验之前应仔细检查电路，确保无误后方能接通电源；
4、 由于高频电路的特点，要求每次实验时连线要尽可能地短且整齐，不要有多余的线；
5、 调节可变电容或可变电阻时应使用无感改锥；
6、 需要改接连线时，应先关断电源，再改接线；
7、实验中应细心操作，仔细观察实验现象；
&实验中如发现异常现象，应立即关断电源，并报告指导老师；
9、实验结束后，必须关断电源，整理好仪器、设备、工具和实验导线。 高频电路实验指导书
-6 -
高频电路实验部分
实验一、单调谐回路谐振放大器及通频带展宽实验
一、 实验目的：
1熟悉高频电路实验箱的组成及其电路中各元件的作用；
2、 熟悉并联谐振回路的通频带与选择性等相关知识；
3、 熟悉负载对谐振回路的影响，从而了解频带扩展；
4、 熟悉和了解单调谐回路谐振放大器的性能指标和测量方法。
二、 预习要求：
1复习选频网络的特性分析方法；
2、 复习谐振回路的工作原理；
3、 了解谐振放大器的电压放大倍数、动态范围、通频带及选择性等分析方法和知识。
三、 实验电路说明：
本实验电路如图1-1所示。 高频电路实验指导书
-7 -
L1构成谐振回路，R3为回路电阻,
四、 实验仪器：
1、双踪示波器 2、万用表
4、实验箱及单、双调谐放大模块
五、 实验内容和步骤：
1、测量谐振放大器的谐振频率：
1）拨动开关K3至“RL”档；
3）拨动开关K2，选中Re2；
5）高频信号发生器接到电路输入端
6）使高频信号发生器的正弦信号输出幅度为 300mV左右，调节其频率在 2 — 11MHz
之间变化，找到谐振放大器输出电压幅度最大且波形不失真的频率并记录下来； （注意:
如找不到不失真的波形，应同时调节 W来配合）
2、测量放大器在谐振点的动态范围：
1）拨动开关 K1，接通R3； 2）拨动开关 K2，选中Re1；
3） 高频信号发生器接到电路输入端 TP1，示波器接电路输出端 TP3 ；
4） 调节高频信号发生器的正弦信号输出频率为 4MHz，调节C2使谐振放大器输出电 RL为负载电阻。
2）拨动开关K1至“ OFF”档，断开R3 ；
4）检查无误后接通电源；
TP1，示波器接电路输出端 TP3 ； W、R1、R2和Re1（Re2）为直流偏置电路，调节 W可改变直流工作点。 C2、C3、 高频电路实验指导书
-8 -
压幅度uO最大且波形不失真。此时调节高频信号发生器的信号输出幅度由 300mV变化
到1V，使谐振放大器的输出经历由不失真到失真的过程， 记录下最大不失真的 uO值（如
找不到不失真的波形，可同时微调一下 W和C2来配合），填入表1-1 :
Ui(mV) 300
1000
uo
(V) Re1=2K
Re2=500
表1-1
5） 再选Re2=500Q，重复第4）步的过程；
6） 在相同的坐标上画出不同 lc （由不同的Re决定）时的动态范围曲线，并进行分析 和比较。
3、测量放大器的通频带：
1 ）拨动开关 K1，接通R3; 2）拨动开关 K2，选中Re2;
3） 拨动开关K3至“ RL”档；
4） 高频信号发生器接到电路输入端 TP1，示波器接电路输出端 TP3 ;
5） 调节高频信号发生器的正弦信号输出频率为 4MHz，信号输出幅度为300mV左右，
调节C2使输出电压幅度uO最大且波形不失真（注意检查一下此时谐振放大器如无放大
倍数可调节 W）。以此时回路的谐振频率 4MHz为中心频率，保持高频信号发生器的信号 输出幅度不变，改变频率由中心频率向两边偏离， 测得在不同频率时对应的输出电压 uo,
频率偏离的范围根据实际情况确定。将测量的结果记录下来，并计算回路的谐振频率为
4MHz时电路的电压放大倍数和回路的通频带；
6 ）拨动开关K1，断开R3,重复第5）步。比较通频带的情况。
六、实验报告要求：
1、 画出实验电路的交流等效电路；
2、 整理各实验步骤所得的数据和图形，绘制出单谐振回路接与不接回路电阻时的幅频特
性和通频带，分析原因；
3、 分析lc的大小不同对放大器的动态范围所造成的影响。
4、 谈谈实验的心得体会。
实验二、 丙类功率放大器实验
