① 钟型 ：自然伽马曲线形态呈钟状。曲线从下往上幅度突然变高，然后逐 渐下降， 慢慢恢复到泥岩基线， 它反映出沉积环境从低能突然变为高能， 之后又 从高能缓慢恢复到低能的情况。 岩性具正粒序结构， 底部与泥岩呈突变接触关系， 一般对应于底冲刷， 顶部与泥岩渐变接触， 反映了逐渐减弱的水动力特征， 是由 中—粗粒砂岩至中—细砂岩组成的、 由粗变细的曲流河边滩或辫状河心滩砂体上 部的沉积特征。如由多个冲刷面、叠置的边滩或心滩与薄泥岩夹层组合在一起， 因每个叠置砂体的粒级及含泥量的韵律性变化， 可使钟形曲线多次叠加而呈宏观 的圣诞树形；
② 光滑箱型： 自然伽马曲线形态呈箱状，它反映沉积过程中物源丰富和水 动力条件较强。砂岩层顶、底均为突变接触。根据箱型曲线是否齿化，可进一步 分为光滑箱型和锯齿状箱型两种曲线形态。光滑箱型自然伽马曲线光滑或微齿 化，内部结构较均匀，岩性较单一，无粉砂或泥岩夹层，曲线底部呈突变关系， 顶部突变或略显正韵律变化特征， 反映物源充足、 强而稳定的水动力特征， 在本 区多是由含砾粗砂岩和中—粗粒砂岩组成的具有多韵律叠置的辫状河心滩沉积 特征；
③ 锯齿状箱型： 与上面的光滑箱型非常相似，自然伽马曲线齿化，岩性组 合通常是有多个向上变细的正旋回组成， 内部结构不均匀， 可能发育有多个泥岩 夹层，反映了水动力条件强但不稳定、 强弱平凡交替的特征， 在本区指示了由中 —粗粒砂岩或中—细粒砂岩组成的多韵律叠置辫状河心滩和河道充填沉积特征；
④ 漏斗型： 自然伽马曲线形态呈漏斗状，反映沉积环境的能量从弱到强， 然后突然变弱的变化特征。岩性主要为反韵律的薄层砂岩、粉砂岩、泥岩互层， 对应砂体厚度小（2m左右），砂体顶部与泥岩突变接触，底部与泥岩渐变接触， 砂岩主要发育于上部， 反映突发性的洪水流溢岸沉积， 如决口扇和决口河道， 多 个决口扇的连续发育可形成叠置漏斗型曲线。
⑤ 指型曲线： 自然伽马曲线形态呈指状，曲线幅度高，表明物源少而沉积 环境能量强。岩性一般为细一中砂岩，厚度一般小于 2m与上下泥岩突变接触， 是决口扇和决口河道的典型曲线特征。
第１４卷第５期 断 块 油 气 田 ＦＡＵＩ —ＢＬ０ＣＫ ０ＩＬ＆ＧＡＳ ＦＩＥＬＤ ２００７年９月 三角洲体系沉积微相的测井识别方法与应用 朱现胜 （长江大学地球科学学院，湖北荆州４３４０２３） 摘 要 沉积微相是沉积体系中最基本的沉积单元，而它的沉积特征可以通过测井曲线 来反映。在关键井岩心研究的基础上，从测井响应曲线中提取有用的特征参数，建立一种三角 洲测井沉积微相模式。比照测井区的测井曲线特征，进而划分判定三角洲沉积微相。文中主要 介绍用ＳＰ（自然电位）测井曲线和ＳＨＤＴ（地层倾角）测井的特征进行微相识别。很多油田应用该 方法在识别沉积微相方面取得了非常好的效果。 关键词 三角洲 沉积微相 ｓＰ曲线特征ＳＨＤＴ 沉积微相是沉积体系中最基本的沉积单元， 微相反映的是在基本一致的沉积条件下形成的沉 积单位…。它的沉积特征可以在测井信息中反映 出来，因此，目前广泛应用测井方法进行微相研 究。研究微相的目的在于找出砂层分布以及了解 储层物性变化规律。 常规的沉积微相研究是在相模式及相序递变 规律指导下，通过观察岩心的成分、结构和沉积韵 律等信息来确定沉积相，此研究适合取心井段，对 非取心井段则无法展开工作。为充分利用测井资 料，准确、快速、客观地确定地层沉积微相，这里介 绍一种沉积微相的识别方法以及如何用ｓＰ曲线 特征和ＳＨＤＴ测井来识别沉积微相。 １ 方法原理 １．１ 数字相模式建立及处理流程 以关键井岩心描述的沉积微相模式为识别样 本，针对典型测井微相对应的多种响应曲线，提取 特征参数、图像特征等参数，建立测井相模式的测 井曲线特征参数库。把目的区的测井曲线特征，通 过网络的模式识别，与标准微相特征比较，给出沉 积微相解释结论［２ 。 １．２特征参数提取 提取特征参数是将测井曲线中包含的沉积环 境信息量化的过程，是实现计算机自动识别沉积 微相的前提。这些特征参数的单一或互相组合可 以作为沉积微相类型的特征变量，用于识别不同 环境下的沉积微相。标识沉积环境的特征参数见 表１。经过分析选取后，样本特征参数的集合就构 成一个特征向量，每一个特征向量对应着一个沉 积微相，即一个相模式。 表１沉积微相特征参数 特征参数 沉积环境 测井响应平均值 顶底界面对称性 曲线的凹凸性 ＳＰ曲线形态 ＳＨＤＴ倾向 沉积颗粒大小及能量 上下邻层关系及沉积韵律 沉积速率 砂粒大小和能量 沉积韵律和能量大小 ２应用实例 以正常三角洲体系为例，用测井曲线资料结 合层序地层理论进行沉积微相分析。根据各亚相 中不同微相的沉积特征和规律，主要应用ｓＰ测 井曲线和ＳＨＤＴ测井的特征进行微相识别。 ２．１ 水上分流河道微相 骨架相，底部有冲刷面，侵蚀面向上为砾岩， 中部砂岩上部为粉砂等，正粒序。它是可容纳空间 增加的海侵式加积退积旋回。ｓＰ曲线中一高幅， 收稿日期：２００６—１２—１９。 作者简介：朱现胜，男，土家族，１９８１年生，２００５年毕业于 长江大学石油工程专业，现为长江大学地球科学学院矿产 普查与勘探专业在读硕士研究生。Ｅ—ｍａｉｌ：ｚｈｕｗａ６７５＠ｓｏｈｕ．
陆相盆地主要沉积微相的测井特征
冲积扇相
泥石流沉积 泥石流堆积往往是多期的复合，每一期的泥石流堆积在自然电位曲线上与辫状河道的高幅度相比显示为低幅度特征，多具反向齿形。多期泥石流沉积的幅度组合为前积式包络线，反映冲积扇体不断地向盆地内进积。
辫状河道 辫状河道沉积在自然电位曲线上为中、高幅度，正向或对称齿形。曲线形态为箱形—钟形组合。这一曲线特征反映具有正粒序的沉积特征，底部有冲刷和滞留砾岩，向上有变细的趋势。
筛状沉积 筛积物沉积自然电位曲线为高幅度，正向齿化， 箱形形态， 反映颗粒支撑的细砾岩和含砾砂岩特征。筛积物沉积虽然在冲积扇沉积中是一种特色的沉积， 但在测井曲线上容易和辫状河道相混淆。
片流沉积 片流沉积的自然电位曲线多表现为低幅度箱形或钟形曲线形态， 反映岩性较辫状河道沉积明显变细，低幅度箱形代表垂向粒度无明显变化，而钟形则反映出正粒序沉积特征。
扇前冲积平原 自然电位曲线为低幅齿形曲线组合。此种沉积与曲流河的漫滩沉积一致， 低幅齿形反映沉积物的沼泽化， 齿中线水平平行反映沉积物加积式的沉积特点。
辫状河相
心滩 心滩在自然电位曲线上表现为中 高幅度，呈箱形或齿化箱形。其反映心滩沉积砂砾质含量相对较高， 缺少泥质沉积。齿化箱形是心滩叠加或砂体前积的反映。同时此种齿化箱形曲线特征常出现在心滩的边缘，此处叠置砂体间的泥质含量有所增高。
沙滩 沙滩沉积在自然电位曲线上呈现光滑或微齿的箱形，齿中线内收敛。此种特征反映出心滩沉积经风的改造作用而形成沙滩沉积的过程。
河道淤积 由于河道后期的充填物质逐渐终止而形成，粒度沉积逐渐变细， 曲线以箱形为主，
因向上泥岩层变厚，基线变明显，曲线形态由齿化向微齿、光滑过渡。
曲流河相
边滩 边滩在自然电位曲线上为低 中幅度的钟形或齿化钟形， 有时出现二者的叠加， 齿中线内收敛。钟形曲线反映出正粒序的沉积特征，齿化钟形反映了边滩沉积的多期叠加或与泛滥平原沉积互层。

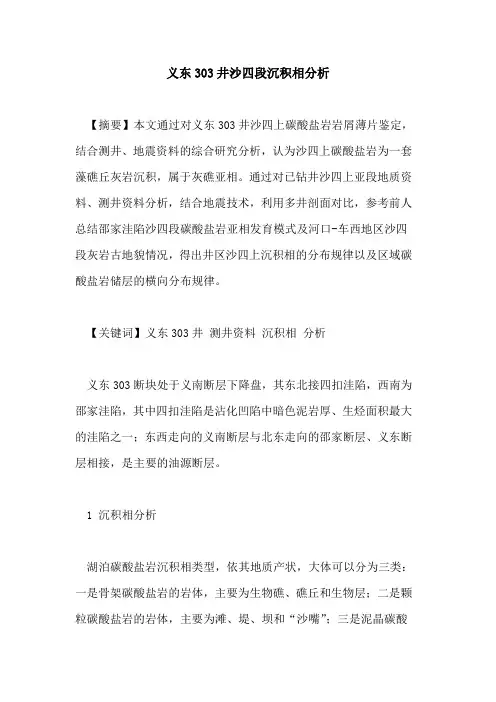

义东303井沙四段沉积相分析
【摘要】本文通过对义东303井沙四上碳酸盐岩岩屑薄片鉴定，结合测井、地震资料的综合研究分析，认为沙四上碳酸盐岩为一套藻礁丘灰岩沉积，属于灰礁亚相。通过对已钻井沙四上亚段地质资料、测井资料分析，结合地震技术，利用多井剖面对比，参考前人总结邵家洼陷沙四段碳酸盐岩亚相发育模式及河口-车西地区沙四段灰岩古地貌情况，得出井区沙四上沉积相的分布规律以及区域碳酸盐岩储层的横向分布规律。
【关键词】义东303井 测井资料 沉积相 分析
义东303断块处于义南断层下降盘，其东北接四扣洼陷，西南为邵家洼陷，其中四扣洼陷是沾化凹陷中暗色泥岩厚、生烃面积最大的洼陷之一；东西走向的义南断层与北东走向的邵家断层、义东断层相接，是主要的油源断层。
1 沉积相分析
湖泊碳酸盐岩沉积相类型，依其地质产状，大体可以分为三类：一是骨架碳酸盐岩的岩体，主要为生物礁、礁丘和生物层；二是颗粒碳酸盐岩的岩体，主要为滩、堤、坝和“沙嘴”；三是泥晶碳酸盐岩的岩体，分别对应为灰礁、灰滩和灰泥三种沉积亚相。通过对本井沙四上碳酸盐岩岩屑薄片鉴定，结合测井、地震资料的综合研究分析，认为沙四上碳酸盐岩为一套藻礁丘灰岩沉积，属于灰礁亚相。 藻礁丘是藻礁与泥丘的过渡产物，是以生物（微生物）建造作用为主导，由藻类骨架碳酸盐岩、颗粒灰岩及泥晶灰岩组成。藻礁丘由泥晶灰岩、泥晶藻屑白云岩、亮晶藻屑白云岩和枝管藻白云岩构成，其中以泥晶岩为主，骨架岩仅占次要地位。藻礁丘可分为藻礁丘底、藻礁丘核及藻礁丘帽三个微相。藻礁丘底由含生物碎屑的泥晶灰岩组成，含颗粒；藻礁丘核以泥晶及亮晶藻屑白云岩为主，夹含砾屑状的枝管藻骨架白云岩；藻礁丘帽是由经过分选的亮晶粒屑白云岩组成。藻礁丘发育于水体清澈、安静、碳
酸盐岩浓度高的陡坡带中下部区域。
2 井区沙四上碳酸盐岩储层分布规律
通过对已钻井沙四上亚段地质资料、测井资料分析，结合地震技术，利用多井剖面对比，参考前人总结邵家洼陷沙四段碳酸盐岩亚相发育模式及河口-车西地区沙四段灰岩古地貌情况，得出井区沙四上沉积相的分布规律以及区域碳酸盐岩储层的横向分布规律。从义东303井区沙四段顶面构造图上可以看出，井区地势西北、东南高，中间邵543-邵古4-邵58-义深2井一线为低洼处，且逐次降低，最深处为义深2井。结合义东303井区沙四上亚段灰岩等厚图分析可知：虎16井区无沙四段，沙三段直接覆盖在孔店组之上。罗51-罗501-罗55-邵55-罗803-罗802-垦5井之间因靠近物源区，沙四上沉积了一套砂砾岩。井区三处碳酸盐岩发育好：邵543-邵54-邵20井一带，主要为灰滩亚相；义1-邵18-邵10-邵古3-邵4-邵13-邵15-邵14-义东303-义东301井一带，主要为灰礁亚相；罗7-罗48-罗53-垦28-罗62-罗45-罗斜601-新罗39井一带，主要为灰滩亚相。其余部分，碳酸盐岩欠发育，主要为灰泥亚相。
