仪表接头介绍

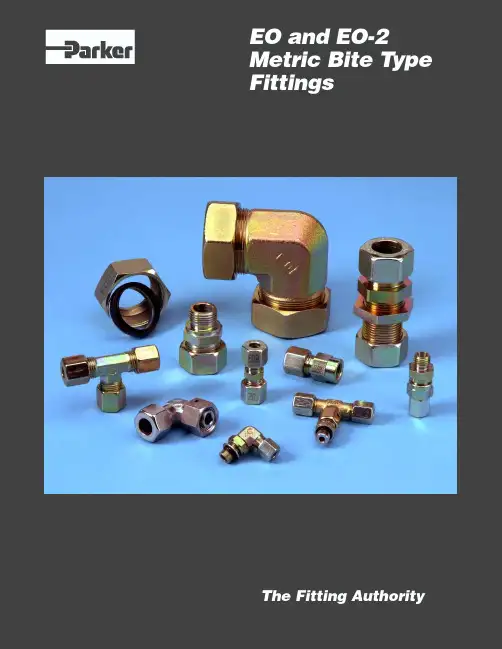

The Fitting AuthorityEO and EO-2

Metric Bite Type

FittingsF2Parker Hannifin CorporationTube Fittings DivisionColumbus, Ohio

/tfdEO and EO-2 Metric Bite Type FittingsCatalog 4300

StraightsNuts,

Sleeves,

Locknut,

Inserts

90° ElbowsGZ

Swivel Union

F24

EGE-R-ED

BSPP-ED / FlarelessSwivel

F25SKA

Butt Weld / FlarelessSwivel

F25GZR

Swivel Union Reducer

F24EGE-NPT

NPT / Flareless Swivel

F24

VEE-M

Metric-ORR / Flareless

F27VEE-OR

ISO 6149 / Flareless

F2645° ElbowsVEE-R

BSPP-ORR / Flareless

F27VEE-UNF/UN

SAE-ORB / Flareless

F26EGEO

ISO 6149 / FlarelessSwivel

F25VH

Insert for Metal Tube

F14E

Insert for Plastic Tube

F14M

Nut

F12DPR

Progressive Ring

F12PSR

Progressive Ring

F12

GM

Bulkhead Locknut

F14FM

Functional Nut

F13

SV

Bulkhead Union

F16ESV

Weld Bulkhead Union

F16GR

Reducer Union

F15G

Union

F15

GE-NPT

NPT / Flareless

F17GE-UNF/UN

SAE-ORB / Flareless

F17

仪表接头防水保护措施

为了保护仪表接头免受水的侵害，可以采取以下防水保护措施：

1.使用防水接头：选择具有防水功能的专用仪表接头，能够有效阻隔水分进入接头的内部。

2.使用防水导线：选择具有防水功能的导线，能够有效阻止水分沿导线流入接头。

3.使用防水胶带：在接头处使用专用的防水胶带，将接头完全包裹起来，以防水分渗透到接头内部。

4.进行防水密封处理：在接头周围涂抹防水密封材料，如硅胶等，以增加接头的防水性能。

5.进行定期检查和维护：定期检查仪表接头的防水情况，如发现问题及时进行维修或更换防水措施。

需要注意的是，以上措施仅能提高仪表接头的防水性能，但并不能完全阻止水分的侵入。因此，在使用过程中还需要尽量避免接头长时间暴露在水中，以及及时清理干燥接头周围的积水等。

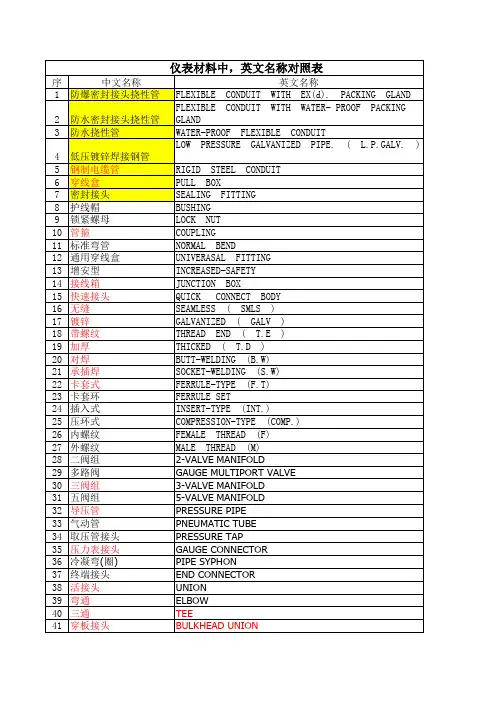

序号中文名称英文名称1防爆密封接头挠性管 FLEXIBLE CONDUIT WITH EX(d). PACKING GLAND2防水密封接头挠性管 FLEXIBLE CONDUIT WITH WATER- PROOF PACKING GLAND 3防水挠性管WATER-PROOF FLEXIBLE CONDUIT 4低压镀锌焊接钢管 LOW PRESSURE GALVANIZED PIPE. ( L.P.GALV. ) 5钢制电缆管 RIGID STEEL CONDUIT6穿线盒 PULL BOX 7密封接头 SEALING FITTING8护线帽BUSHING 9锁紧螺母 LOCK NUT 10管箍 COUPLING 11标准弯管NORMAL BEND 12通用穿线盒 UNIVERASAL FITTING 13增安型 INCREASED-SAFETY 14接线箱 JUNCTION BOX 15快速接头QUICK CONNECT BODY16无缝 SEAMLESS ( SMLS ) 17镀锌 GALVANIZED ( GALV ) 18带螺纹 THREAD END ( T.E ) 19加厚 THICKED ( T.D ) 20对焊BUTT-WELDING (B.W) 21承插焊 SOCKET-WELDING (S.W)22卡套式FERRULE-TYPE (F.T)23卡套环FERRULE SET24插入式 INSERT-TYPE (INT.) 25压环式 COMPRESSION-TYPE (COMP.) 26内螺纹 FEMALE THREAD (F) 27外螺纹MALE THREAD (M) 28二阀组 2-VALVE MANIFOLD 29多路阀 GAUGE MULTIPORT VALVE 30三阀组 3-VALVE MANIFOLD 31五阀组 5-VALVE MANIFOLD 32导压管 PRESSURE PIPE 33气动管 PNEUMATIC TUBE 34取压管接头 PRESSURE TAP 35压力表接头 GAUGE CONNECTOR 36冷凝弯(圈) PIPE SYPHON37终端接头 END CONNECTOR38活接头 UNION39弯通 ELBOW40三通 TEE 41穿板接头BULKHEAD UNION 42填料函PACKING 43带丝堵三通 PLUG TEE 仪表材料中，英文名称对照表44放空丝堵 VENT PLUG 45排放丝堵 DRAIN PLUG 46隔离容器 SEAL CHAMBER 47冷凝容器 CONDENSATE POT48分离容器 SEPARATOR OR SEAL CHAMBER 49大小头 REDUCER50管帽CAP 51丝堵 PLUG52单头活接头 HALF UNION53伴热管 TRACER54保温 INSULATION55疏水器 STEAM TRAP56保温箱(保护箱)HEATING BOX ( PROTECTION BOX ) 57防爆密封接头 EX(d) PACKING GLAND 58防水密封接头 WATER-PROOF PACKING GLAND 59防爆铠装电缆密封接头 EX(d). ARMORED-CABLE PACKING GLAND60防水铠装电缆密封接头 WATER-PROOF ARMORED-CABLE PACKING GLAND 61接管式防爆密封接头EX(d). PACKING GLAND FOR CONNECTING PIPE 62接管式防水密封接头WATER-PROOF PACKING GLAND FOR CONNECTING PIPE 63电缆汇线槽CABLE DUCT

本特利3300系列传感器仪表（轴系仪表）

一、工作原理及组成

1、工作原理：

根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，导体内将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。

前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。 通常我们能做到控制τ, ξ, б, I,

ω这几个参数在一定范围内不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为“S”型曲线，但可以选取它近似为线性的一段。于此，通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离D的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而变化，电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。

电涡流式传感器最大的特点是能对位移、厚度、表面温度、速度、 应力、材料损伤等进行非接触式连续测量，另外还具有体积小，灵敏度高，频率响应宽等特点，应用极其广泛。

系统输出正比于探头端部与被测导体表面之间的距离的电压信号。它既能进行静态（位移）测量又能进行动态（振动）测量，主要用于油膜轴承机械的振动和位移测量，以及键相位和转速测量 。3300 XL 8mm 系统是我们性能最先进的电涡流传感器系统，100%符合美国石油学会（API）为这类传感器制定的670标准（第四版）。 所有的3300 XL 8mm电涡流传感器系统都能达到规定的性能标准，并且探头、延伸电缆和前置器具有完全可互换性，不需要单独的匹配组件。
