频谱分析 原理

声音信号的频谱分析与频率测量方法

声音是我们日常生活中不可或缺的一部分，我们通过声音来交流、表达情感，甚至通过声音来判断事物的性质。然而，声音是如何产生的？我们如何对声音进行分析和测量呢？本文将介绍声音信号的频谱分析与频率测量方法。

声音信号是由空气中的振动引起的，当物体振动时，会产生压力波，通过空气传播出去，我们就能听到声音。声音信号可以通过振动的频率和振幅来描述，其中频率是指振动的周期性，而振幅则是指振动的强度。

频谱分析是一种将声音信号分解成不同频率成分的方法。它可以帮助我们了解声音信号的频率分布情况，从而更好地理解声音的特性。频谱分析的基本原理是将声音信号转换为频域表示，即将信号从时域转换为频域。这可以通过傅里叶变换来实现。

傅里叶变换是一种将时域信号转换为频域信号的数学方法。它将信号分解成一系列正弦波的叠加，每个正弦波都有不同的频率和振幅。通过傅里叶变换，我们可以得到声音信号的频谱图，从而了解声音信号中不同频率成分的贡献程度。

频谱图通常以频率为横轴，振幅或能量为纵轴，通过不同的颜色或灰度表示不同频率成分的强度。频谱图可以直观地展示声音信号的频率分布情况，帮助我们分析声音的特性。例如，在音乐领域，频谱分析可以用来研究音乐的音色特点，判断乐器的类型等。

除了频谱分析，频率测量是对声音信号进行定量分析的重要方法。频率是声音信号中最基本的特征之一，它决定了声音的音调高低。频率测量可以通过多种方法实现，其中一种常用的方法是自相关法。

自相关法是一种基于信号自身的周期性特点进行频率测量的方法。它通过计算信号与自身的延迟版本之间的相似程度来确定信号的周期性。具体而言，自相关法将信号与其自身进行延迟，然后计算它们之间的相关性。通过寻找最大相关性的延迟值，我们可以得到信号的主要频率成分。

除了自相关法，还有一些其他的频率测量方法，如峰值检测法、零交叉法等。这些方法在不同的应用场景下有着各自的优势和适用性。例如，峰值检测法适用于测量周期性信号的频率，而零交叉法适用于测量非周期性信号的频率。

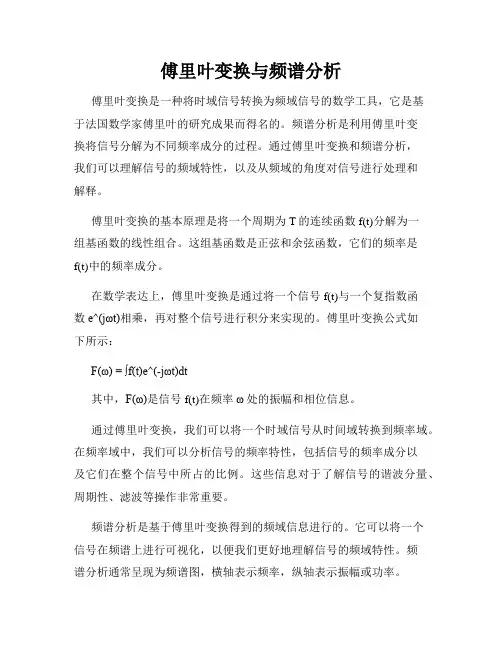

傅里叶变换与频谱分析

傅里叶变换是一种将时域信号转换为频域信号的数学工具，它是基于法国数学家傅里叶的研究成果而得名的。频谱分析是利用傅里叶变换将信号分解为不同频率成分的过程。通过傅里叶变换和频谱分析，我们可以理解信号的频域特性，以及从频域的角度对信号进行处理和解释。

傅里叶变换的基本原理是将一个周期为T的连续函数f(t)分解为一组基函数的线性组合。这组基函数是正弦和余弦函数，它们的频率是f(t)中的频率成分。

在数学表达上，傅里叶变换是通过将一个信号f(t)与一个复指数函数e^(jωt)相乘，再对整个信号进行积分来实现的。傅里叶变换公式如下所示：

F(ω) = ∫f(t)e^(-jωt)dt

其中，F(ω)是信号f(t)在频率ω处的振幅和相位信息。

通过傅里叶变换，我们可以将一个时域信号从时间域转换到频率域。在频率域中，我们可以分析信号的频率特性，包括信号的频率成分以及它们在整个信号中所占的比例。这些信息对于了解信号的谐波分量、周期性、滤波等操作非常重要。

频谱分析是基于傅里叶变换得到的频域信息进行的。它可以将一个信号在频谱上进行可视化，以便我们更好地理解信号的频域特性。频谱分析通常呈现为频谱图，横轴表示频率，纵轴表示振幅或功率。 在频谱图中，我们可以观察到信号的频率成分，它们以峰值的形式显示在不同的频率点上。峰值的强度代表了该频率在信号中的强度或重要性。通过观察频谱图，我们可以推断信号的频率含量、周期性、峰值频率等信息。

除了用于频域分析的信号处理外，傅里叶变换还在其他领域有广泛应用，例如图像处理、通信等。在图像处理中，我们可以将图像转换为频域，通过分析图像的频谱特性来实现图像增强、压缩等操作。在通信领域，傅里叶变换在调制、解调、滤波等过程中被广泛使用。

在实际应用中，由于傅里叶变换涉及到复杂的数学操作和积分运算，计算复杂度较高。因此，为了提高计算效率，人们发展出了快速傅里叶变换（FFT）算法。FFT算法通过巧妙地利用信号的对称性质，将傅里叶变换的计算量从O(N^2)降低到O(NlogN)，大大提高了计算速度。

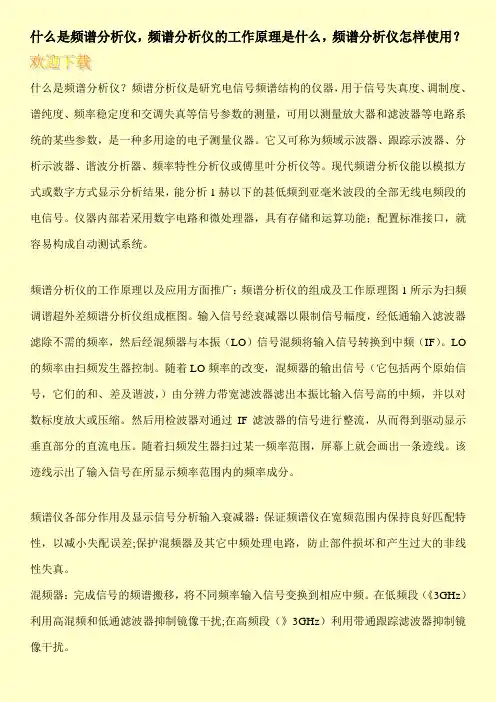

什么是频谱分析仪，频谱分析仪的工作原理是什么，频谱分析仪怎样使用？

什么是频谱分析仪？频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。仪器内部若采用数字电路和微处理器，具有存储和运算功能；配置标准接口，就容易构成自动测试系统。

频谱分析仪的工作原理以及应用方面推广：频谱分析仪的组成及工作原理图1所示为扫频调谐超外差频谱分析仪组成框图。输入信号经衰减器以限制信号幅度，经低通输入滤波器滤除不需的频率，然后经混频器与本振（LO）信号混频将输入信号转换到中频（IF）。LO的频率由扫频发生器控制。随着LO频率的改变，混频器的输出信号（它包括两个原始信号，它们的和、差及谐波，）由分辨力带宽滤波器滤出本振比输入信号高的中频，并以对数标度放大或压缩。然后用检波器对通过IF滤波器的信号进行整流，从而得到驱动显示垂直部分的直流电压。随着扫频发生器扫过某一频率范围，屏幕上就会画出一条迹线。该迹线示出了输入信号在所显示频率范围内的频率成分。

频谱仪各部分作用及显示信号分析输入衰减器：保证频谱仪在宽频范围内保持良好匹配特性，以减小失配误差;保护混频器及其它中频处理电路，防止部件损坏和产生过大的非线性失真。

混频器：完成信号的频谱搬移，将不同频率输入信号变换到相应中频。在低频段（《3GHz）利用高混频和低通滤波器抑制镜像干扰;在高频段（》3GHz）利用带通跟踪滤波器抑制镜像干扰。 本振（LO）：它是一个压控振荡器，其频率是受扫频发生器控制的。其频率稳定度锁相于参考源。

扫频发生器：除了控制本振频率外，它也能控制水平偏转显示，锯齿波扫描使频谱仪屏幕上从左到右显示信号，然后重复这个扫描不断更新迹线。扫频宽度（Span）是从左fstart到右fstop10格的频率差，例如：Span=1MHz，则100kHz/div.

频谱仪的原理

频谱仪是一种用来测量信号频谱的仪器，它可以将信号在频率上的分布情况显示出来，是电子测量中常用的一种仪器。频谱仪的原理是基于信号的频谱分析，通过对输入信号进行频谱分解，将不同频率的成分分离出来并显示在屏幕上。下面我们将详细介绍频谱仪的原理。

首先，频谱仪的工作原理是基于傅里叶变换的原理。傅里叶变换是一种将时域信号转换为频域信号的数学方法，通过傅里叶变换，我们可以将信号分解为不同频率的正弦波成分。频谱仪利用这一原理，将输入信号进行傅里叶变换，然后将得到的频谱信息显示在屏幕上。

其次，频谱仪的原理还涉及到信号的采样和数字化。当输入信号进入频谱仪时，首先需要对信号进行采样，将连续的信号转换为离散的数据点。然后，这些数据点经过模数转换，转换为数字信号，方便进行数字信号处理。频谱仪会对这些数字信号进行傅里叶变换，得到信号的频谱信息。

此外，频谱仪的原理还包括信号的滤波和显示。在进行频谱分析之前，频谱仪会对输入信号进行滤波处理，去除掉不需要的频率成分，以保证测量结果的准确性。然后，频谱仪会将经过傅里叶变换得到的频谱信息显示在屏幕上，通常以频率为横轴，信号强度为纵轴，显示出信号在频率上的分布情况。

最后，频谱仪的原理还涉及到仪器的灵敏度和分辨率。频谱仪的灵敏度是指它对信号强度的检测能力，通常用dBm（分贝毫瓦）来表示。而频谱仪的分辨率则是指它对信号频率的分辨能力，通常用kHz或MHz来表示。在实际应用中，我们需要根据测量需求选择合适灵敏度和分辨率的频谱仪，以确保测量结果的准确性。

综上所述，频谱仪的原理是基于傅里叶变换的频谱分析原理，通过对输入信号进行采样、数字化、滤波和显示，得到信号在频率上的分布情况。同时，频谱仪的灵敏度和分辨率也是影响测量结果的重要因素。通过对频谱仪的原理进行深入理解，我们可以更好地应用频谱仪进行信号分析和测量。
