钢筋混凝土梁板的配筋构造3.1 受弯构件的构造要求(1)梁的一般构造钢筋混凝土梁的常用截面有矩形、T形、工形和花篮形等形式,如图图3.25梁的截面形式受弯构件在外荷载作用下,截面上将同时承受弯矩M和剪力y的作用。
在弯矩较大的区段可能发生沿横截面的(称为正截面)受弯破坏,在剪力较大的区段可能发生沿斜截面的受剪破坏,当受力钢筋过早切断、弯起或锚固不满足要求时,还可能发生沿斜截面的受弯破坏。
一、梁和板的一般构造规定(一)梁的配筋构造1)梁的截面尺寸梁的截面高度h与梁的跨度l及所受荷载大小有关。
一般情况下,独立简支梁,其截面高度h与其跨度l的比值(称为高跨比) h/l=1/12—1/8 ;独立的悬臂梁h/l为1/6左右;多跨连续梁h/l=1/18—1/12 。
梁的截面宽度b与截面高度h的比值b/h,对于矩形截面一般为1/2.5~1/2;对于T形截面一般为1/3~1/2.5 。
为了统一模板尺寸便于施工,梁的常用宽度一般为180mm、200mm、220mm、250mm,250mm以上以50mm为模数;而梁的高度h一般为250mm、300 mm、…、1000mm等尺寸,当h≤800mm时以50mm为模数,当h>800mm时以1OOmm为模数。

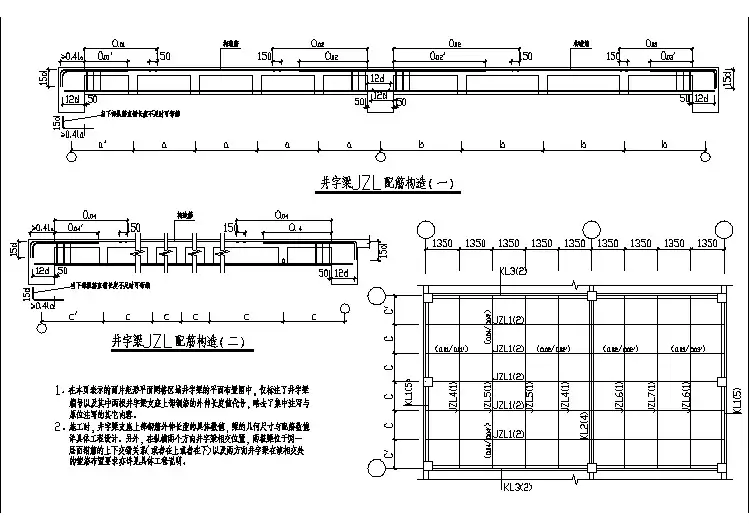

2)梁的配筋梁中一般配置下列几种钢筋(图3.26):①纵向受力筋。
如①号筋,它是用来承受弯矩的钢筋。
纵向受力钢筋的常用直径为10-28mm,根数不得少于2根。
梁内受力纵筋的直径应尽可能相同;当采用不同的直径时,它们之间相差至少应为2mm以上,便于施工中容易用肉眼识别,但相差也不宜超过6mm。
②弯起钢筋。
如②、③号钢筋,它是由纵向受力钢筋弯起而成。
它的作用是:中间段同纵向受力钢筋一样,可以承受跨中正弯矩;弯起段可以承受剪力;弯起后的水平段有时还可以用来承受支座处的负弯矩。
弯起钢筋的弯起角度—般是:当梁高h ≤800mm时为45°;当梁高h>800mm 时为60°图3.26梁的配筋形式③箍筋。

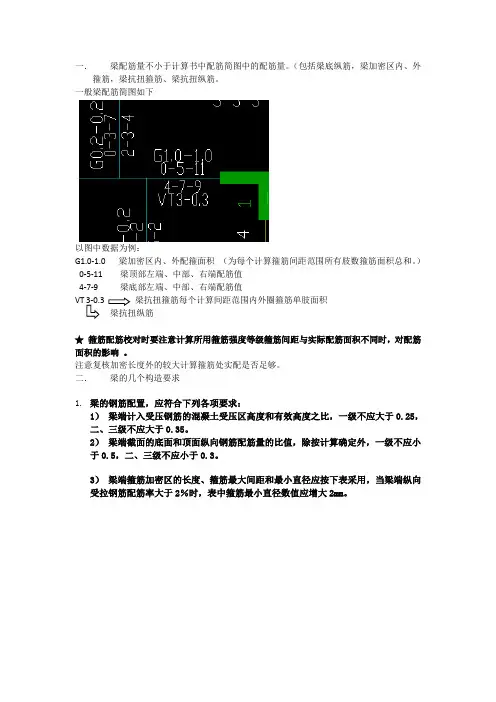

一.梁配筋量不小于计算书中配筋简图中的配筋量。
(包括梁底纵筋,梁加密区内、外箍筋,梁抗扭箍筋、梁抗扭纵筋。
一般梁配筋简图如下以图中数据为例:G1.0-1.0 梁加密区内、外配箍面积(为每个计算箍筋间距范围所有肢数箍筋面积总和。
)0-5-11 梁顶部左端、中部、右端配筋值4-7-9 梁底部左端、中部、右端配筋值梁抗扭箍筋每个计算间距范围内外圈箍筋单肢面积梁抗扭纵筋箍筋配筋校对时要注意计算所用箍筋强度等级箍筋间距与实际配筋面积不同时,对配筋面积的影响。
注意复核加密长度外的较大计算箍筋处实配是否足够。
二.梁的几个构造要求1.梁的钢筋配置,应符合下列各项要求:1)梁端计入受压钢筋的混凝土受压区高度和有效高度之比,一级不应大于0.25,二、三级不应大于0.35。
2)梁端截面的底面和顶面纵向钢筋配筋量的比值,除按计算确定外,一级不应小于0.5,二、三级不应小于0.3。
3)梁端箍筋加密区的长度、箍筋最大间距和最小直径应按下表采用,当梁端纵向受拉钢筋配筋率大于2%时,表中箍筋最小直径数值应增大2mm。
2.梁的钢筋配置,尚应符合下列规定:1)梁端纵向受拉钢筋的配筋率不宜大于2.5%,不应超过2.75%(框架梁)。
面、底面的配筋,一、二级不应少于2ф14,且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1/4;三、四级不应少于2ф12。
2)一、二、三级框架梁内贯通中柱的每根纵向钢筋直径,对框架结构不应大于矩形截面柱在该方向截面尺寸的1/20,或纵向钢筋所在位置圆形截面柱弦长的1/20;对其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1/20,或纵向钢筋所在位置圆形截面柱弦长的1/20。
3)梁端加密区的箍筋肢距,一级不宜大于200mm和20倍箍筋直径的较大值,二、三级不宜大于250mm和20倍箍筋直径的较大值,四级不宜大于300mm3.连梁纵向构造筋(腰筋)配筋要求1)连梁高度大于700时(LL按全截面考虑),腰筋直径不小于10mm,腰筋间距不大于200mm。
连梁的配筋构造的要求分析连梁是建筑物中常见的受力构件,通常用于承担水平荷载及重力荷载。
在连梁的设计中,配筋构造是一个非常重要的方面。
配筋是指在混凝土中加入钢筋,用来增强混凝土的抗拉性能。
配筋构造不仅对于连梁的受力性能有着至关重要的影响,同时还与梁的变形和裂缝控制密切相关。
因此,在设计连梁的配筋构造时,需要考虑多方面的要求。
一、强度要求连梁是受力构件,其强度要求是最基本的要求之一。
为了保证其强度满足设计要求,配筋构造的第一个要求是满足预设的构造尺寸和截面尺寸。
在实际设计过程中,通常采用超筋方式实现,即在设计时在钢筋数量的基础上,再进行一定的加筋。
钢筋的数量和配置应按照结构设计要求进行计算,从而保证连梁在荷载作用下强度和刚度满足要求。
二、耐久性要求与其他建筑构件一样,连梁也需要满足一定的耐久性要求。
在设计配筋构造时,需要考虑外部环境因素、水泥强度及钢筋材质等多个影响因素,以保证连梁具有足够的耐久性。
通常,钢筋的质量和钢筋与混凝土之间的粘结对于连梁的耐久性至关重要。
因此,在设计连梁的配筋构造时,需要注意钢筋与混凝土交界处的细节,以保证其具有足够的粘结强度。
三、变形控制要求连梁在荷载作用下会发生一定的变形,因此设计时需要考虑变形控制的要求。
配筋构造的作用是增加连梁的刚度,从而减小变形量。
当连梁发生变形时,配筋能够起到支撑和限制变形的作用,使连梁在变形的过程中不会出现失控和破坏。
因此,在设计连梁的配筋构造时,需要考虑到钢筋的数量、布置和隔开距离等因素,以保证连梁在荷载作用下的变形满足设计要求。
四、裂缝控制要求连梁裂缝的问题一直是工程设计中需要考虑的一项难点。
裂缝不仅会对建筑物的美观造成影响,还会对结构的安全性产生影响。
因此,在设计连梁的配筋构造时,需要考虑到裂缝的控制要求。
配筋可以增加混凝土的抗拉承载能力,从而减小区间内应力的大小,控制裂缝的数量和宽度。
此外,配筋构造还能起到防止裂缝扩散的作用。
在设计配筋构造时,需要根据具体的连梁结构特点和受力情况,考虑不同的配筋方案,以满足裂缝控制要求。
