b1 一、彩钢板屋面安装施工方法

1、材料进场

（1）材料进场，厂商应附原厂出厂材质检验证明。

（2）检验成型浪板及檩条的规格、尺寸、厚度。

（3）检验各式收边料规格、尺寸、厚度。

（4）检验零配件（自攻螺丝、垫片、止水胶等）。

（5）彩色钢浪板外观不得有拖拉伤痕、色斑，表面膜层磨损、扭曲、污染、色差、翘角等现象。

（6）材料进场时，应堆放在甲方指定之区域，同时乙方自行负责该部分材料的安全措施，材料应有适当之包装，以免损毁。

2、吊运

（1）材料进场设置指定地点前，须分批、分类另放，不能立即使用时应整齐堆放并以帆布或胶布覆盖。

（2）地面堆放材料时，为保持干燥必须铺设枕木（枕木高6公分以上），材料不得接触地面，枕木间距不得大于3公尺。

（3）材料吊运至屋架前，应以钢带捆扎束紧。

3、材料吊上屋架施工要点：

（1）放置钢板之屋架，吊放钢板前，须先设置挡板防止钢板滑落。

（2）材料吊运至屋架时，吊杆上系住彩色钢板之垂直系带间距不得大于6公尺，两端须加斜向吊带，以防止滑落。（每捆重不得大于2吨）。

（3）保持平稳缓缓吊升，吊车作业范围内，非吊装人员不得靠近。

（4）吊升过程中，彩色钢板垂直系带如有松脱，应放下重新调整后再吊升。

（5）彩色钢板缓缓下降，待吊车人员控制定位（檐口挡板）后，依序放下。

（6）材料吊至屋架后，所有皮肋须朝上，板面应朝同一方向（便于安装，除阴肋扣合），并应以尼龙绳固定于钢主架上（不得放置于衍条中央）。

4、檩条安装：

整平：安装前对檩条支承进行检测和整平，对檩条逐根复查其平整度，安装的檩条间高差控制在±5mm范围内。

弹线：檩条支承点应按设计要求的支承点位置固定，为此支承点应用线划出，经檩条安装定位，按檩条布置图验收。 青年人首先要树雄心，立大志，其次就要决心作一个有用的人才

b2 固定：按设计要求进行焊接或螺栓固定，固定前再次调整位置，偏差≤±5mm。

页眉内容

页脚内容- 18 -

460高锅管内外磨产能提升项目 新建厂房 屋面瓦

安

装 施 工 方 案

编制：

审核：

批准：

2016年2月25日

页眉内容

页脚内容- 18 - 目 录

1.工程概况………………………………………………………3

2.编制依据………………………………………………………3

3.施工计划………………………………………………………4

4.施工工艺技术…………………………………………………5

5.安全保证措施…………………………………………………26

6.劳动力计划……………………………………………………40

1.工程概况 页眉内容

页脚内容- 18 -

1.1 本工程位于新冶钢厂区内原140料场，东面为古樟树、南面为空旷场地、西面为经十路，厂区道路交通方便。

湖北新冶钢公司钢管事业部460高锅管内外磨产能提升项目厂房从古樟树干中间往西13.5米，总长度243米，跨度33米，柱距9米，室内±0.00标高为26.8米。

本工程屋面系统采用0.8mm—750压型彩钢板，屋面板面积为8448㎡。

1.2 施工要求和技术保证

1.2.1 屋面板，安装应严格按施工图纸要求及通过审查的专项施工方案确定的施工方法及顺序进行。

1.2.2 屋面板安装质量应符合《钢结构工程施工质量验收规范》（GB50205-2001）的要求。

1.2.3 根据屋面板安装施工方案的要求，配备起重机械、测量仪器等施工设备、机具，安排具有相应技术水平的人员进场施工，保证施工安全和质量。

2.编制依据

2.1相关法律、法规、规范性文件、标准、规范

序号 编 号 现行标准规范名称 备 注

1 GB50018-2002 冷弯薄壁型钢结构技术规范 国标

一、彩钢板屋面安装施工方法

1、材料进场

（1）材料进场，厂商应附原厂出厂材质检验证明。

（2）检验成型浪板及檩条的规格、尺寸、厚度。

（3）检验各式收边料规格、尺寸、厚度。

（4）检验零配件（自攻螺丝、垫片、止水胶等）。

（5）彩色钢浪板外观不得有拖拉伤痕、色斑，表面膜层磨损、扭曲、污染、色差、翘角等现象。

（6）材料进场时，应堆放在甲方指定之区域，同时乙方自行负责该部分材料的安全措施，材料应有适当之包装，以免损毁。

2、吊运

（1）材料进场设置指定地点前，须分批、分类另放，不能立即使用时应整齐堆放并以帆布或胶布覆盖。

（2）地面堆放材料时，为保持干燥必须铺设枕木（枕木高6公分以上），材料不得接触地面，枕木间距不得大于3公尺。

（3）材料吊运至屋架前，应以钢带捆扎束紧。

3、材料吊上屋架施工要点：

（1）放置钢板之屋架，吊放钢板前，须先设置挡板防止钢板滑落。

（2）材料吊运至屋架时，吊杆上系住彩色钢板之垂直系带间距不得大于6公尺，两端须加斜向吊带，以防止滑落。（每捆重不得大于2吨）。

（3）保持平稳缓缓吊升，吊车作业范围内，非吊装人员不得靠近。

（4）吊升过程中，彩色钢板垂直系带如有松脱，应放下重新调整后再吊升。

（5）彩色钢板缓缓下降，待吊车人员控制定位（檐口挡板）后，依序放下。

（6）材料吊至屋架后，所有皮肋须朝上，板面应朝同一方向（便于安装，除阴肋扣合），并应以尼龙绳固定于钢主架上（不得放置于衍条中央）。 4、檩条安装：

整平：安装前对檩条支承进行检测和整平，对檩条逐根复查其平整度，安装的檩条间高差控制在±5mm范围内。

弹线：檩条支承点应按设计要求的支承点位置固定，为此支承点应用线划出，经檩条安装定位，按檩条布置图验收。

固定：按设计要求进行焊接或螺栓固定，固定前再次调整位置，偏差≤±5mm。

验收：檩条安装后由项目技术责任人通知质量员或监理工程师验收，确认合格且转入下道工序。

5、彩色钢板铺设及固定

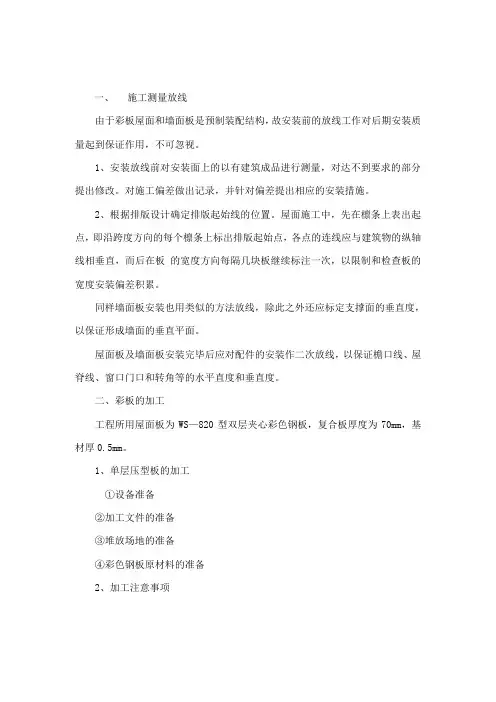

一、 施工测量放线

由于彩板屋面和墙面板是预制装配结构，故安装前的放线工作对后期安装质量起到保证作用，不可忽视。

1、安装放线前对安装面上的以有建筑成品进行测量，对达不到要求的部分提出修改。对施工偏差做出记录，并针对偏差提出相应的安装措施。

2、根据排版设计确定排版起始线的位置。屋面施工中，先在檩条上表出起点，即沿跨度方向的每个檩条上标出排版起始点，各点的连线应与建筑物的纵轴线相垂直，而后在板 的宽度方向每隔几块板继续标注一次，以限制和检查板的宽度安装偏差积累。

同样墙面板安装也用类似的方法放线，除此之外还应标定支撑面的垂直度，以保证形成墙面的垂直平面。

屋面板及墙面板安装完毕后应对配件的安装作二次放线，以保证檐口线、屋脊线、窗口门口和转角等的水平直度和垂直度。

二、彩板的加工

工程所用屋面板为WS—820型双层夹心彩色钢板，复合板厚度为70mm，基材厚0.5mm。

1、单层压型板的加工

①设备准备

②加工文件的准备

③堆放场地的准备

④彩色钢板原材料的准备

2、加工注意事项 ①压型设备的选择宜首选先成型后剪切的设备，以减少压型板的首末端喇叭口的现象，保证安装时不出现压型板边锯齿口排列现象。

②将彩色钢板卷装入开卷架时要用专用工具，保证不损坏钢卷外圈和内圈不被损坏，开卷机与压型机辊道的中心线相垂直。

③打开钢卷时测量钢卷的实际宽度，将钢卷宽度的正负偏差合理的分配到压板机的边部。

④彩色钢板压型过程中要随时检查加工产品的质量，当发现彩板有漏涂、粘连、污染等情况时，及时处理，以避免造成损失。当出现有质量问题时，应停止加工，并对彩板的质量原因进行追究。

⑤加工中应先加工长尺板，后加工短尺板，同一长度一次顺序压完，在压长板的过程中，当局部出现质量问题时，切除缺陷部分，余下的板切成需要的短板。
