网络的规划设计

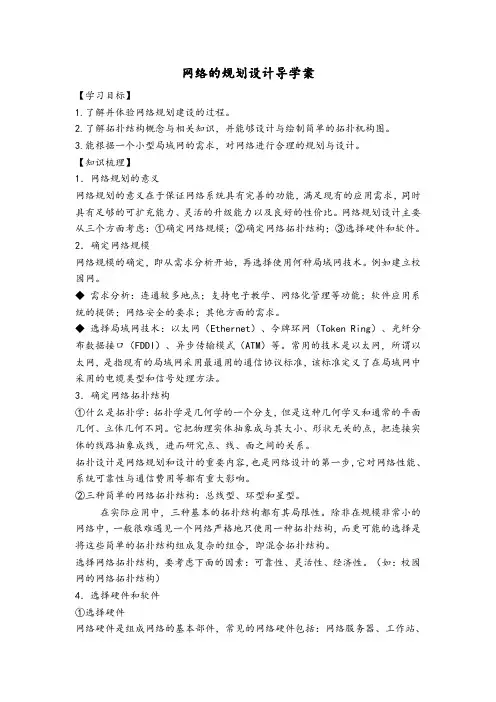

网络的规划设计导学案

【学习目标】

1.了解并体验网络规划建设的过程。

2.了解拓扑结构概念与相关知识，并能够设计与绘制简单的拓扑机构图。

3.能根据一个小型局域网的需求，对网络进行合理的规划与设计。

【知识梳理】

1．网络规划的意义

网络规划的意义在于保证网络系统具有完善的功能，满足现有的应用需求，同时具有足够的可扩充能力、灵活的升级能力以及良好的性价比。网络规划设计主要从三个方面考虑：①确定网络规模；②确定网络拓扑结构；③选择硬件和软件。

2．确定网络规模

网络规模的确定，即从需求分析开始，再选择使用何种局域网技术。例如建立校园网。

◆ 需求分析：连通较多地点；支持电子教学、网络化管理等功能；软件应用系统的提供；网络安全的要求；其他方面的需求。

◆ 选择局域网技术：以太网（Ethernet）、令牌环网（Token Ring）、光纤分布数据接口（FDDI）、异步传输模式（ATM）等。常用的技术是以太网，所谓以太网，是指现有的局域网采用最通用的通信协议标准，该标准定义了在局域网中采用的电缆类型和信号处理方法。

3．确定网络拓扑结构

①什么是拓扑学：拓扑学是几何学的一个分支，但是这种几何学又和通常的平面几何、立体几何不同。它把物理实体抽象成与其大小、形状无关的点，把连接实体的线路抽象成线，进而研究点、线、面之间的关系。

拓扑设计是网络规划和设计的重要内容，也是网络设计的第一步，它对网络性能、系统可靠性与通信费用等都有重大影响。

②三种简单的网络拓扑结构：总线型、环型和星型。

在实际应用中，三种基本的拓扑结构都有其局限性。除非在规模非常小的网络中，一般很难遇见一个网络严格地只使用一种拓扑结构，而更可能的选择是将这些简单的拓扑结构组成复杂的组合，即混合拓扑结构。

选择网络拓扑结构，要考虑下面的因素：可靠性、灵活性、经济性。（如：校园网的网络拓扑结构）

4．选择硬件和软件

①选择硬件

网络硬件是组成网络的基本部件，常见的网络硬件包括：网络服务器、工作站、交换机、集线器、路由器、网卡、网络线缆和光纤等。

个人收集整理 仅供参考学习

1 / 3 高二教案20 网络的规划设计

一、教学内容分析

本节继续上节课的内容，以规划校园网为线索，带领学生了解并体验网络规划的过程，确定网络的硬件和软件。

二、教学目标

1．了解并体验网络的规划设计过程，理解网络的规划在整个组网过程中的重要性。

2．了解拓扑结构的概念与相关知识，认识网络的硬件和软件。

3．能够根据小型局域网的需求对网络进行合理的规划与设计。

4．培养解决实际问题的能力以及创新意识和协作能力。

三、教材分析

教学重点

让学生了解网络规划的意义，并能根据一个小型局域网的需求，对网络选择进行合适的硬件和软件，对 IP

地址进行合理的规划。 文档收集自网络，仅用于个人学习

教学难点

学习选择网络的硬件与软件， IP 地址的规划与分配。

四、教学准备

教师搜集的网络设备图片、自制的课件等。

五、教学方法

讲授法、讨论法。

六、教学过程

过程 教师活动 学生活动及预期目标 设计思路

导

入 通过前边的学习，大家已经对我校校园网软硬件设备有了一定的认识，这节课我们就通过对硬件和软件设备选择的学习，由你来对我校体育馆的设备进行选择。 激发求知欲望， 产生主动参与学习的内驱力。

新

课

新

课 一、选择硬件

1．定义：网络硬件是组成网络的基本部件，这些硬件主要包括各级网络服务器、工作站、集线器、网卡、网络传输介质等。

2．选择网络设备考虑的因素：

（1）兼容性：不同厂家技术、标准上有所不同，你们见过哪些网络设备？

学生思考：体育馆网络的需求分析，所要的硬件设备有哪些？并分组自行设计填写表格。

有关网络协议的更详细介这一部分主要由教师讲授，学生讨论、思考。

安排学生通过网络收集资料，但一些协议现在已很少接触，如 IPX 是个人收集整理 仅供参考学习

2 / 3 在连接、管理上不一定兼容，因此尽量采用兼容性好的设备。

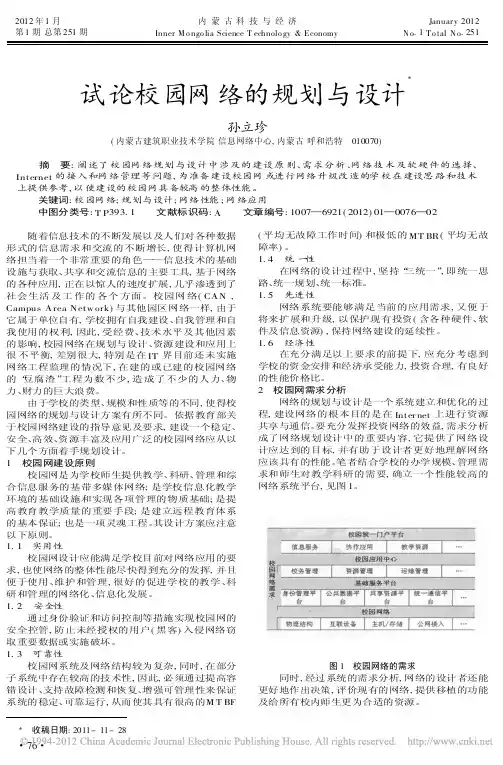

2012年1月内蒙古科技与经济January2012　第1期总第251期InnerMongoliaScienceTechnology&EconomyNo.1TotalNo.251

试论校园网络的规划与设计X

孙立珍

(内蒙古建筑职业技术学院信息网络中心,内蒙古呼和浩特　010070)

摘　要:阐述了校园网络规划与设计中涉及的建设原则、需求分析、网络技术及软硬件的选择、

Internet的接入和网络管理等问题,为准备建设校园网或进行网络升级改造的学校在建设思路和技术

上提供参考,以使建设的校园网具备较高的整体性能。

关键词:校园网络;规划与设计;网络性能;网络应用

中图分类号:TP393.1 文献标识码:A 文章编号:1007—6921(2012)01—0076—02

随着信息技术的不断发展以及人们对各种数据

形式的信息需求和交流的不断增长,使得计算机网

络担当着一个非常重要的角色——信息技术的基础

设施与获取、共享和交流信息的主要工具,基于网络

的各种应用,正在以惊人的速度扩展,几乎渗透到了

社会生活及工作的各个方面。校园网络(CAN,

CampusAreaNetwork)与其他园区网络一样,由于

它属于单位自有,学校拥有自我建设、自我管理和自

我使用的权利,因此,受经费、技术水平及其他因素

的影响,校园网络在规划与设计、资源建设和应用上很不平衡,差别很大,特别是在IT界目前还未实施

网络工程监理的情况下,在建的或已建的校园网络

的“豆腐渣”工程为数不少,造成了不少的人力、物

力、财力的巨大浪费。

由于学校的类型、规模和性质等的不同,使得校

园网络的规划与设计方案有所不同。依据教育部关

于校园网络建设的指导意见及要求,建设一个稳定、

安全、高效、资源丰富及应用广泛的校园网络应从以

下几个方面着手规划设计。

1　校园网建设原则

校园网是为学校师生提供教学、科研、管理和综

合信息服务的基带多媒体网络;是学校信息化教学

环境的基础设施和实现各项管理的物质基础;是提

实用标准文档

文案大全 目前，我国的WLAN网络在企业和家庭应用日益广泛；而运营级的WLAN热点主要分布在机场、星巴克等热点地区，业务量较少，分布较为分散，所以WLAN网络规划相对简单，并未引起足够重视。

据相关机构预测，随着WLAN技术的日益普及、市场的不断发展，运营商的WLAN网络将与企业结合，热点不断扩展，用户不断增多，在局部地区将出现用户大量集中的现象，如大型写字楼，会议室；另外，多个运营商可能在同一地区共存。若WLAN网络规划不合理，容易造成网络之间的相互干扰，降低用户体验。本文针对运营级的WLAN网络规划做一简单介绍，为WLAN网络的部署提供参考。

1、WLAN网络规划流程

WLAN网络规划流程可以分为以下几个步骤：调研及勘查、覆盖设计、频率规划、容量规划、网络优化几个步骤。

通过调研了解客户需求，明确网络覆盖目标、应用背景，分析用户对象群及数量、业务特征等；并对WLAN覆盖现场进行勘查，获得现场环境参数、传输及点位等资源情况。在此基础上制定合理的WLAN网络规划总体原则和策略。

覆盖设计阶段首先确定WLAN网络的覆盖方式，即采用室内还是室外覆盖方式、单独建设还是与移动通信网络合路等。确定覆盖方式之后根据现场环境参数进行链路预算，在此基础上初步确定AP点位及数量。在有条件情况下，进行WLAN仿真，预测规划效果，并根据仿真结果进行调整，直到各项参数达到目标值。

覆盖设计之后根据前面确定的AP点位及数量进行合理频率规划，规避频率干扰，力求将干扰降到最小。若频点始终无法合理规划，需重新调整AP的点位及数量。

然后根据用户需求进行容量规划。容量规划与频率规划是相互关联又相互制约的，提升容量将增大干扰，降低干扰又会减少网络容量，容量规划的目的就是找到容量和干扰整体最优的结合点。 实用标准文档

文案大全 最后，在WLAN网络建成之后，进行实际的测试，做相应的优化调整，使网络性能达到最优。
