反应釜的设计步骤

反应釜的设计步骤包括工艺设计和机械设计两部分内容。工艺设计提出机械设计的原始条件，即给出处理量，操作方式，最大工作压力(或真空度)，最高工作温度（或最低工作温度），被搅拌物料的物性和腐蚀情况等，同时还需提出传热面的形式和传热面积，搅拌器形式，搅拌转速与功率等。而机械设计则应对搅拌容器，传动装置，轴封以及内构件等进行合理的选型，强度（或刚度）计算和机构设计。

1.明确任务，目的

设计的全部依据来源于搅拌的任务和目的，基本内容应包括：

1)明确被搅拌物料体系；

2)搅拌造作所达到的目的；

3)被搅拌物料的处理量（间接操作按一个周期的批量，连续操作按时班或年处理量）；

4)明确有无化学反应，有无热量传递等，考虑反应体系对搅拌效果的要求。

2.了解物料性质

物料体系的性质是搅拌设备设计计算的基础。物系性质包括物料处理量，物料停留时间，物料的黏度，物料的表面张力，粒状物料在介质中的沉降速度，固体粒子的含量和通气量等。

3.搅拌器的选型

搅拌器的机构形式和混合特征很大程度上决定了体系的混合效果。因此，搅拌器的选型好坏直接影响着整个搅拌设备的搅拌效果和操作费用。目前，对于给定的搅拌过程，搅拌器的选型还没有成熟，完善的方法。往往在同一搅拌目的下，几种搅拌器均可适用。此时多数依靠过去的经验，或相似工业实例分析以及对大技术的掌握程度。有时对一些特殊搅拌过程，还需进行中试甚至需要模型演示过程才能确定合适的搅拌器结构形式。

4.确定操作参数

操作参数包括搅拌设备的操作压力与温度，物料处理量与时间，连续或间接操作方式，搅拌器直径与转数，物料的有关物性与运动状态等。而最基本的目的是要通过这些参数，算出搅拌雷诺数，确定流动类型，进而计算搅拌功率。

5.搅拌设备结构设计

在确定搅拌器结构形式和操作参数的基础上进行结构设计，主要内容是确定搅拌器构造的几何尺寸，搅拌容器的几何形状和尺寸。 6.搅拌特性计算

搅拌特性包括搅拌功率，循环能力，切应变速率及分布等根据搅拌任务及目的确定搅拌特性。搅拌功率计算又分两步骤：第一步确定搅拌功率；第二步考虑轴封和传动置中的功率损耗，确定适当的电动机额定功率，进而选用相应的电动机。

7.传热设计

当搅拌操作过程中存在热量传递时，应进行传热计算，其主要目的是核算搅拌设备提的换热面积是否满足传热的要求。

8.机械设计

根据操作环境和工艺要求，确定传动机构的类型；同时根据搅拌器转速和所选用的电机转速，选择合适的变速器型号；并进行必要的强度计算，提供所有机械零部件的加工寸，绘制相应零部件图和总体装配图。

9.费用估算

在满足工艺要求的前提下，花费最低的总费用是评价搅拌设备性能，校验设计是否合的重要指标之一。完整的费用估算应包括以下几个方面；

1）设计加工与安装费用 包括设备材料，加工制造与安装，通用设备装置等所需费用

2）操作费用 包括动力消耗，载热剂消耗，操作管理人员配备等所需费用。

3）维修费用 包括按生产周期进行维修时对耗用材料，更新零部件，人工，器材等需的费用。

4）整体设备折旧费用的估算。

合集下载

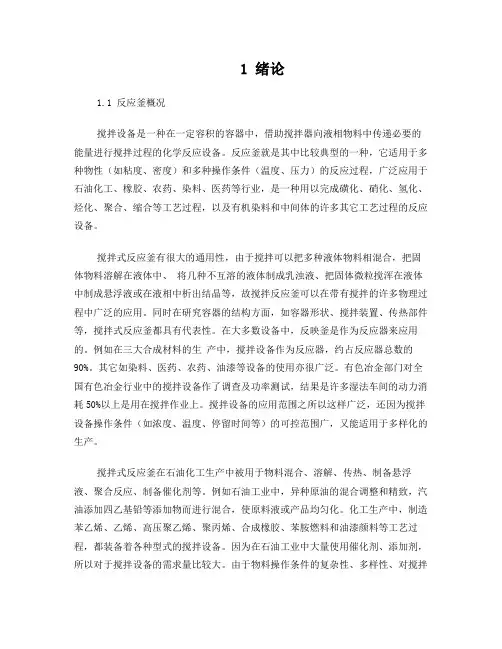

搅拌反应釜的设计

搅拌反应釜的设计

1 绪论

1.1 反应釜概况

搅拌设备是一种在一定容积的容器中，借助搅拌器向液相物料中传递必要的能量进行搅拌过程的化学反应设备。反应釜就是其中比较典型的一种，它适用于多种物性（如粘度、密度）和多种操作条件（温度、压力）的反应过程，广泛应用于石油化工、橡胶、农药、染料、医药等行业，是一种用以完成磺化、硝化、氢化、烃化、聚合、缩合等工艺过程，以及有机染料和中间体的许多其它工艺过程的反应设备。

搅拌式反应釜有很大的通用性，由于搅拌可以把多种液体物料相混合，把固体物料溶解在液体中、 将几种不互溶的液体制成乳浊液、把固体微粒搅浑在液体中制成悬浮液或在液相中析出结晶等，故搅拌反应釜可以在带有搅拌的许多物理过程中广泛的应用。同时在研究容器的结构方面，如容器形状、搅拌装置、传热部件等，搅拌式反应釜都具有代表性。在大多数设备中，反映釜是作为反应器来应用的。例如在三大合成材料的生 产中，搅拌设备作为反应器，约占反应器总数的90%。其它如染料、医药、农药、油漆等设备的使用亦很广泛。有色冶金部门对全国有色冶金行业中的搅拌设备作了调查及功率测试，结果是许多湿法车间的动力消耗50%以上是用在搅拌作业上。搅拌设备的应用范围之所以这样广泛，还因为搅拌设备操作条件（如浓度、温度、停留时间等）的可控范围广，又能适用于多样化的生产。

搅拌式反应釜在石油化工生产中被用于物料混合、溶解、传热、制备悬浮液、聚合反应、制备催化剂等。例如石油工业中，异种原油的混合调整和精致，汽油添加四乙基铅等添加物而进行混合，使原料液或产品均匀化。化工生产中，制造苯乙烯、乙烯、高压聚乙烯、聚丙烯、合成橡胶、苯胺燃料和油漆颜料等工艺过程，都装备着各种型式的搅拌设备。因为在石油工业中大量使用催化剂、添加剂，所以对于搅拌设备的需求量比较大。由于物料操作条件的复杂性、多样性、对搅拌设备的要求也比较复杂。如炼油厂的硅铝反应器、大浆罐、钡化反应釜、硫磷化反应釜、烃化反应釜、白土混合罐等都是装有各种不同型式搅拌器的搅拌设备。大型原油储罐中，由于原有里含有各种不同的组分，各组分重度不同，因此油罐中会出现各处成分不均匀的现象，为使油罐中上下组成均一，就必须不断地进行搅拌。

反应釜设计搅拌轴

反应釜设计搅拌轴

31

第九章 反应釜的装配图及部件图

搅拌轴（Ⅰ）

技 术 要 求

1、传动轴未注公差的尺寸公差按GB1804的IT12级。

2、传动轴的直线度允差不得超过0.117mm。

3、传动轴装配面的同轴度允差按GB1184的第8级公差等级。

4、传动轴密封面采用镀硬质铬硬化处理

B-B向、C-C向

32

搅拌轴（Ⅱ）

技 术 要 求

1、传动轴未注公差的尺寸公差按GB1804的IT12级。

2、传动轴的直线度允差不得超过0.17mm。

3、传动轴装配面的同轴度允差按GB1184的第8级公差等级。

B-B向

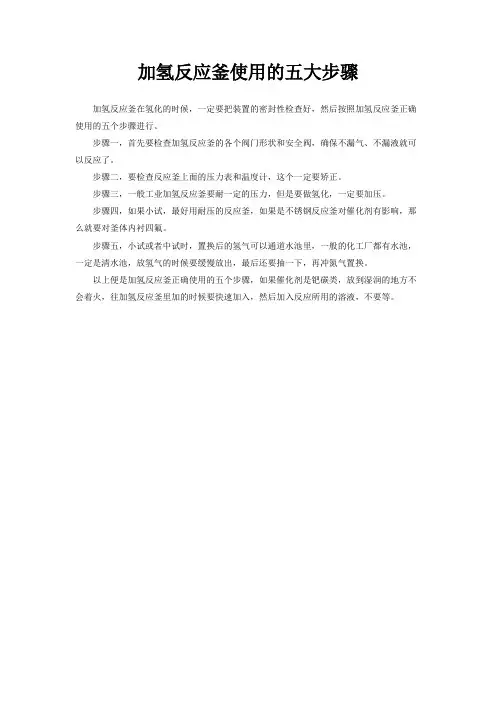

加氢反应釜使用的五大步骤

加氢反应釜使用的五大步骤

加氢反应釜使用的五大步骤

加氢反应釜在氢化的时候，一定要把装置的密封性检查好，然后按照加氢反应釜正确使用的五个步骤进行。

步骤一，首先要检查加氢反应釜的各个阀门形状和安全阀，确保不漏气、不漏液就可以反应了。

步骤二，要检查反应釜上面的压力表和温度计，这个一定要矫正。

步骤三，一般工业加氢反应釜要耐一定的压力，但是要做氢化，一定要加压。

步骤四，如果小试，最好用耐压的反应釜，如果是不锈钢反应釜对催化剂有影响，那么就要对釜体内衬四氟。

步骤五，小试或者中试时，置换后的氢气可以通道水池里，一般的化工厂都有水池，一定是清水池，放氢气的时候要缓慢放出，最后还要抽一下，再冲氮气置换。

以上便是加氢反应釜正确使用的五个步骤，如果催化剂是钯碳类，放到湿润的地方不会着火，往加氢反应釜里加的时候要快速加入，然后加入反应所用的溶液，不要等。

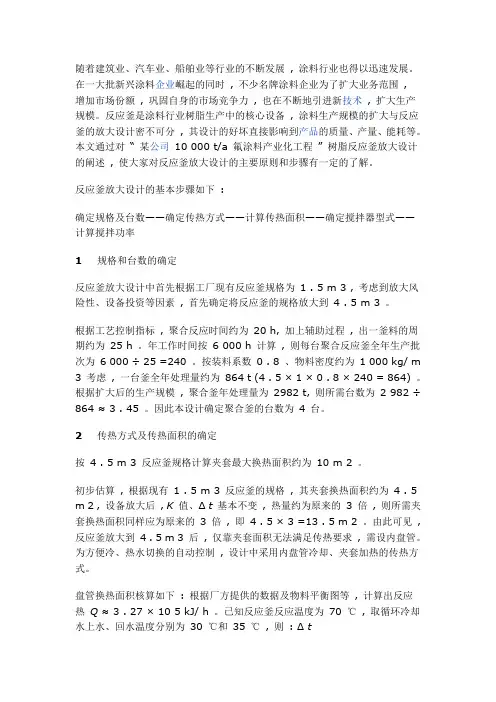

反应釜放大设计
