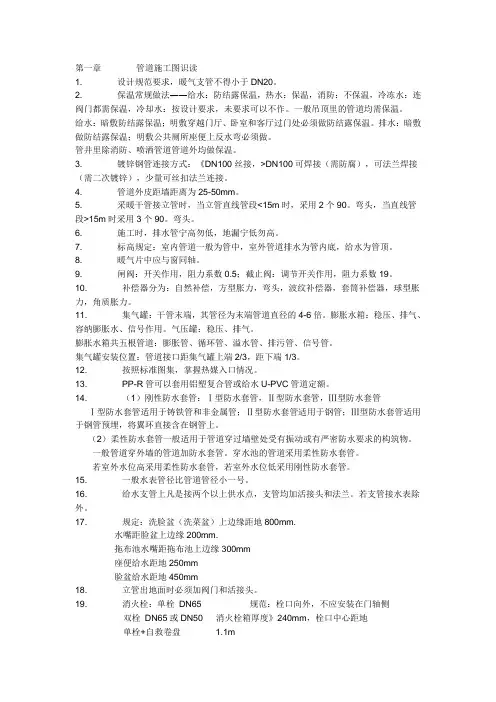

第一章 管道施工图识读
1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。弯头，当直线管段>15m时采用3个90。弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、排气、容纳膨胀水、信号作用。气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管
Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
（1） 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2） 电气线路都必须构成闭合回路。
（3） 线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5） 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
（1） 图纸目录与设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2） 主要材料设备表
包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3） 系统图 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
（4） 平面布置图
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
（5） 控制原理图
包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
建筑电气施工图识图方法
建筑电气施工图识图方法
引导语：每一张施工图都有相应的工程图例标注着，想要看懂施工图就必须熟悉相关的施工知识，以下是店铺整理的建筑电气施工图识图方法，欢迎参考!
一、电气施工图的特点
1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;
2.电气线路都必须构成闭合回路;
3.线路中的各种设备、元件都是通过导线连接成为一个整体的;
4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系;
5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
二、电气施工图的组成
1. 图纸目录与设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电 压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2.主要材料设备表
包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3.系统图
如变配电工程的供配电系统图、照明工程的.照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电 气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4.平面布置图 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等， 用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根 数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
5.控制原理图
包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
6.安装接线图
1 / 16 .1 电气识图的基础知识
根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。其次，还应掌握识图的基本方法和步骤等相关知识。
8.1.1 电气施工图的特点
1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；
2. 电气线路都必须构成闭合回路；
3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；
4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；
5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
8.1.2 电气施工图的组成
1. 图纸目录及设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的2 / 16 各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表
包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图
如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
