构造柱的设置原则综述

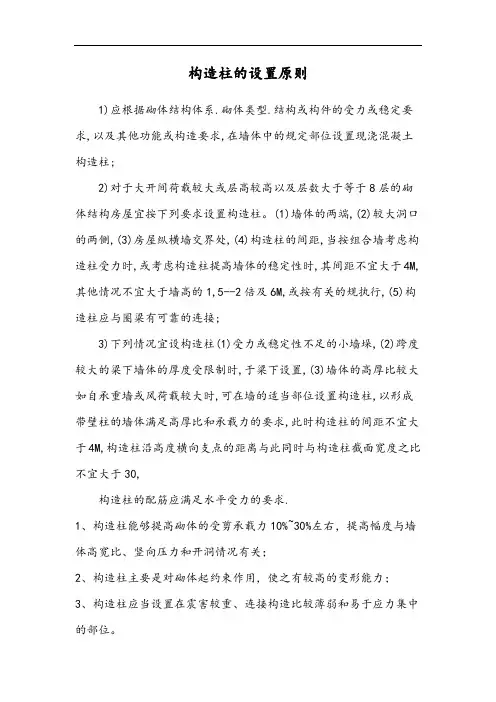

构造柱的设置原则
1）应根据砌体结构体系
砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置现浇混凝土构造柱；
2）对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱：
（1）墙体的两端，
（2）较大洞口的两侧，
（3）房屋纵横墙交界处，
（4）构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5――2倍及6M，或按有关的规范执行，
（5）构造柱应与圈梁有可靠的连接；
3）下列情况宜设构造柱：
（1）受力或稳定性不足的小墙垛，
（2）跨度较大的梁下墙体的厚度受限制时，于梁下设置，
（3）墙体的高厚比较大如自承重墙或风荷载较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构
造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。

构造柱是保证墙体的稳定，和梁有关系。

（1）为提高多层建筑砌体结构的抗震性能，规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

（2）在多层砌体房屋，底层框架及内框架砖砌体中，它的作用一般为:加强纵墙间的连接，是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 (6 拉结筋，钢筋每边伸入墙内大于1000mm。

一般施工时先砌砖墙后浇筑混凝土柱，这样能增加横墙的结合，可以提高砌体的抗剪承载能力10 % ―30 % ，提高的比例幅度虽然不高但能明显约束墙体开裂，限制出现裂缝。

构造柱与圈梁的共同工作，可以把砖砌体分割包围，当砌体开裂时能迫使裂缝在所包围的范围之内，而不至于进一步扩展。

砌体虽然出现裂缝，但能限制它的错位，使其维持承载能力并能抵消振动能量而不易较早倒塌。

砌体结构作为垂直承载构件，地震时最怕出现四散错落倒地，从而使水平楼板和屋盖坠落，而构造柱则可以阻止或延缓倒塌时间、以减少损失。

构造柱与圈梁连接又可以起到类似框架结构的作用，其作用效果非常明显。

在砌体结构中其主要作用一是和圈梁一起作用形成整体性，增强砌体结构的抗震性能，二是减少、控制墙体的裂缝产生，另外还能增强砌体的强度。

在框架结构中其作用是当填充墙长超过2倍层高或开了比较大的洞口，中间没有支撑，纵向刚度就弱了，就要设置构造柱加强，防止墙体开裂。

一、在高层建筑混凝土结构技术规程JGJ 3-2002 中的第六部分，框架结构设计6.1一般规定
6.1.5 抗震设计时，砌体填充墙及隔墙应具有自身稳定性，并应符合下列要求：
1 砌体的砂浆强度等级不应低于M5，墙顶应与框架梁或楼板密切结合；
2 砌体填充墙应沿框架柱全高每隔500mm左右设置2根直径6mm的拉筋，拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不应小于700mm，8、9度时宜沿墙全长贯通；
3 墙长大于5m时，墙顶与梁（板）宜有钢筋拉结；墙长大于层高的2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高处（或门洞上皮）宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

二、建筑抗震设计规范
GB50011-2010，
第13.3.4-4条：钢筋混凝土结构中的砌体填充墙，尚应符合下列要求：
墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时，宜设置钢
筋混凝土构造柱；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

三、
砌体结构设计规范GB 50003-2011 6.3.4 也有相同规定
楼上引用的标准已经作废了，应为：《建筑抗震设计规范》（GB 50011-2010）
一、建筑抗震设计规范中要对砖混凝土结构中构造柱有以下要求：
7.3.1 多层普通砖、多孔砖房，应按下列要求设置现浇钢筋混凝土构造柱(以下简称构造柱)：
1 构造柱设置部位，一般情况下应符合表7.3.1的要求。

2 外廊式和单面走廊式的多层房屋，应根据房屋增加一层后的层数，按表7.3.1的要求设置构造柱，且单面走廊两侧的纵墙均应按外墙处理。

3 教学楼、医院等横墙较少的房屋，应根据房屋增加一层后的层数，按表7.3.1的要求设置构造柱；当教学楼、医院等横墙较少的房屋为外廊式或单面走廊式时，应按2款要求设置构造柱，但6度不超过四层、7度不超过三层和8度不超过二层时，应按增加二层后的层数对待。

7.3.2 多层普通砖、多孔砖房屋的构造柱应符合下列要求：
1 构造柱最小截面可采用240mm×180mm，纵向钢筋宜采用4φ12，箍筋间距不宜大于250mm，且在柱上下端宜适当加密；7度时超过六层、8度时超过五层和9度时，构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm；房屋四角的构造柱可适当加大截面及配筋。

2 构造柱与墙连接处应砌成马牙槎，并应沿墙高每隔500mm设2φ6拉结钢筋，每边伸入墙内不宜小于1m。

3 构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通。

4 构造柱可不单独设置基础，但应伸入室外地面下500mm，或与埋深小于500mm的基础圈梁相连。

二、砌体结构设计规范中对圈梁有如下要求：
第7.1.1条为增强房屋的整体刚度，防止由于地基的不均匀沉降或较大振动荷载等对房屋引起的不利影响，可按本节规定，在墙中设置现浇钢筋混凝土圈梁。

第7.1.2条车间、仓库、食堂等空旷的单层房屋应按下列规定设置圈梁：
1 砖砌体房屋，檐口标高为5～8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m 时，应增加设置数量；
2 砌块及料石砌体房屋，檐口标高为4～5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加设置数量。

对有吊车或较大振动设备的单层工业房屋，除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

第7.1.3条宿舍、办公楼等多层砌体民用房屋，且层数为3～4层时，应在檐口标高处设置圈梁一道。

当层数超过4层时，应在所有纵横墙上隔层设置。

多层砌体工业房屋，应每层设置现浇钢筋混凝土圈梁。

设置墙梁的多层砌体房屋应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁，其他楼层处应在所有纵横墙上每层设置。

第7.1.4条建筑在软弱地基或不均匀地基上的砌体房屋，除按本节规定设置圈梁外，尚应符合现行国家标准《建筑地基基础设计规范》GB50007的有关规定。

第7.1.5条圈梁应符合下列构造要求：
1 圈梁宜连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。

附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的二倍，且不得小于1m；
2 纵横墙交接处的圈梁应有可靠的连接。

刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接；
3 钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚h≥240mm时，其宽度不宜小于2h/3。

圈梁高度不应小于120mm。

纵向钢筋不应少于4φ10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm；
4 圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。

第7.1.6条采用现浇钢筋混凝土楼(屋)盖的多层砌体结构房屋，当层数超过5层时，除在檐口标高处设置一道圈梁外，可隔层设置圈梁，并与楼(层)面板一起现浇。

未设置圈梁的楼面板嵌入墙内的长度不应小于120mm，并沿墙长配置不少于2φ10的纵向钢筋。
