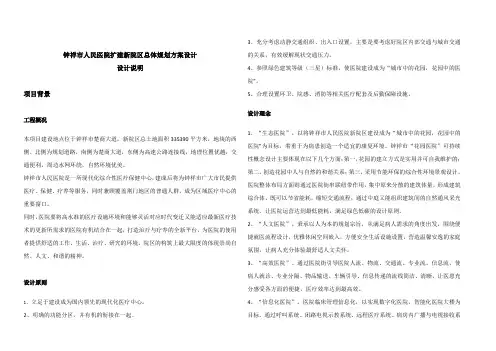

钟祥市人民医院扩建新院区总体规划方案设计

设计说明

１．项目背景

1.1 工程概况

本项目建设地点位于钟祥市楚商大道，新院区总土地面积335390平方米，地块的西侧、北侧为规划道路，南侧为楚商大道，东侧为高速公路连接线，地理位置优越，交通便利，周边水网环绕，自然环境优美。

钟祥市人民医院是一所现代化综合性医疗保健中心，建成后将为钟祥市广大市民提供医疗、保健、疗养等服务，同时兼顾覆盖荆门地区的普通人群，成为区域医疗中心的重要窗口。

同时，医院要将高水准的医疗设施环境和能够灵活对应时代变迁又能适应最新医疗技术的更新所需求的医院有机结合在一起，打造治疗与疗养的全新平台，为医院的使用者提供舒适的工作、生活、治疗、研究的环境。院区的构筑上最大限度的体现崇尚自然、人文、和谐的精神。

1.2 设计原则

1、立足于建设成为国内领先的现代化医疗中心。

2、明确的功能分区，并有机的衔接在一起。

3、充分考虑动静交通组织、出入口设置，主要是要考虑好院区内部交通与城市交通的关系，有效缓解现状交通压力。

4、参照绿色建筑等级（三星）标准，使医院建设成为“城市中的花园，花园中的医院”。

5、合理设置环卫、院感、消防等相关医疗配套及后勤保障设施。

1.3 设计理念

1、“生态医院”。以将钟祥市人民医院新院区建设成为“城市中的花园，花园中的医院”为目标，着重于为病患创造一个适宜的康复环境。钟祥市“花园医院”可持续性概念设计主要体现在以下几个方面：第一，花园的建立方式是实用并可自我维护的；第二，创造花园中人与自然的和谐关系；第三，采用节能环保的综合性环境景观设计。医院整体布局方面则通过医院街串联纽带作用，集中原来分散的建筑体量，形成建筑综合体，既可以节省能耗，缩短交通流程；通过中庭又能组织建筑间的自然通风采光系统，让医院运营达到最低能耗，满足绿色低碳的设计原则。

2、“人文医院”。秉承以人为本的规划宗旨，从满足病人需求的角度出发，围绕便捷就医流程设计，优雅休闲空间嵌入，方便安全生活设施设置，营造温馨安逸的家庭氛围，让病人充分体验最舒适人文关怀。

烧伤设计医院设计说明

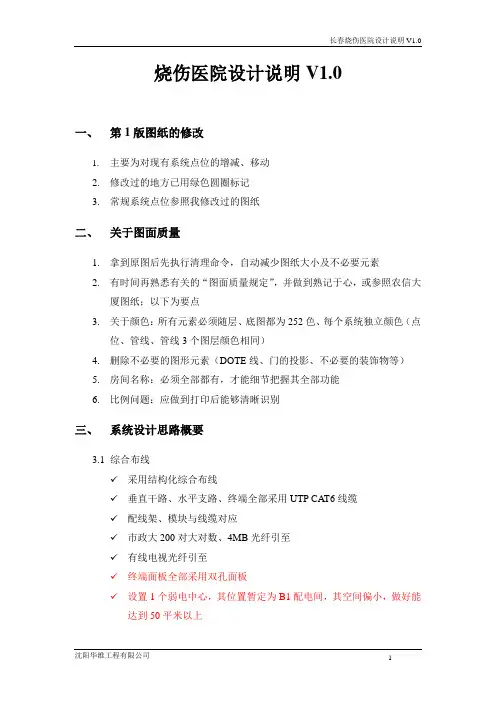

长春烧伤医院设计说明V1.0

沈阳华维工程有限公司 1 烧伤医院设计说明V1.0

一、第1版图纸的修改

1. 主要为对现有系统点位的增减、移动

2. 修改过的地方已用绿色圆圈标记

3. 常规系统点位参照我修改过的图纸

二、关于图面质量

1. 拿到原图后先执行清理命令，自动减少图纸大小及不必要元素

2. 有时间再熟悉有关的“图面质量规定”，并做到熟记于心，或参照农信大厦图纸；以下为要点

3. 关于颜色：所有元素必须随层、底图都为252色、每个系统独立颜色（点位、管线、管线3个图层颜色相同）

4. 删除不必要的图形元素（DOTE线、门的投影、不必要的装饰物等）

5. 房间名称：必须全部都有，才能细节把握其全部功能

6. 比例问题：应做到打印后能够清晰识别

三、系统设计思路概要

3.1 综合布线

 采用结构化综合布线

 垂直干路、水平支路、终端全部采用UTP CAT6线缆

 配线架、模块与线缆对应

 市政大200对大对数、4MB光纤引至

 有线电视光纤引至

 终端面板全部采用双孔面板

 设置1个弱电中心，其位置暂定为B1配电间，其空间偏小，做好能达到50平米以上长春烧伤医院设计说明V1.0

沈阳华维工程有限公司 2  垂直干路的路由现场条件有困难，需要与装饰专业协商

 品牌暂定为IBM

3.2 计算机网络（包括无线AP）

 两级结构（核心及接入，不考虑汇聚）

 主干千兆、接入千兆或百兆，带POE功能（给AP供电）

 网络系统只考虑纯数据（LAN及HITS），不做其他应用（不给弱电其他系统使用）

 品牌暂定为H3C或DLINK

3.3 有线电视

 不考虑卫星电视，仅考虑长春本地有线电视网

 采用750MB临频技术传输，最多可以传输70个节目

医院电气方案设计说明

1 医院建设项目设计说明

第七章电气专业设计

一、设计依据

1、甲方设计任务书及设计要求；

2、《建筑设计防火规范》GB50016-2014

3、《民用建筑电气设计规范》JGJ16-2008；

4、《20kV及以下变电所设计规范》GB50053-2013；

5、《供配电系统设计规范》GB50052-2009；

6、《低压配电设计规范》GB50054-2011

7、《建筑物防雷设计规范》GB50057-2010；

8、《建筑物电子信息系统防雷技术规范》GB50343-2012；

9、《火灾自动报警系统设计规范》GB50116-2013；

10、《建筑照明设计标准》GB50034-2013；

11、《综合医院建筑设计规范》GB51039-2014

12、《医疗建筑电气设计规范》JGJ312-2013

13、《医院洁净手术部建筑技术规范》GB50333-2013

14、《公共建筑节能设计标准》GB50189-2005；

15、《安全防范工程技术规范》GB50348-2004

16、《入侵报警系统工程设计规范》GB50394-2007

17、《视频安防系统工程设计规范》GB50395-2007

18、《出入口控制系统工程设计规范》GB500396-2007

19、《综合布线系统工程设计规范》GB50311-2007

20、《电子会议系统工程设计规范》GB50799-2012

21、《公共广播系统工程技术规范》GB50526-2010

22、《数据中心设计规范》GB50174-2017

23、《全国民用建筑工程设计技术措施--节能专篇（电气）》2007年版

24、其它有关的国家及地方现行规程规范；

二、设计范围

本设计包括红线以内的如下内容：

1、中低压配电系统；动力配电系统；照明配电系统；电气安全及防雷接地系统。

2、综合布线系统；有线电视系统；安全防范系统监控系统；楼宇自控系统；医护对讲系统；ICU探视系统；手术监控管理系统；手术室示教系统；信息显示系统；火灾自动报警及消防联动控制系统；消防应急及日常广播系统等。
