基桩检测作业指导书

基桩完整性检测（低应变法）1适用范围本作业指导书适用于基桩完整性现场检测。

2 执行标准JTG- F81-01-2004《公路工程基桩动测技术规程》3仪器设备基桩动测仪。

4检测目的检测桩身缺陷位置及影响程度，判定桩身完整性类别。

5资料收集在检测前，应该收集以下资料：1.工程名称、桥梁名称及平面布置图；2.建设、设计施工及监理单位名称；3.基桩的设计桩长、桩径、混凝土强度等级、桩顶及桩底标高；4.施工记录等相关资料；6现场检测6.1检测前准备工作应符合下列规定：1、被检工程应进行工程调查，搜集其工程地质资料、基桩设计图纸和施工记录、监理日志等，了解施工工艺及施工过程中出现的异常情况。

2、根据现场实际情况选择合适的激振设备、传感器及检测仪，检查测试系统各部分之间是否连接良好，确认整个测试系统处于正常工作状态。

3、桩顶应凿至新鲜混凝土面，并用打磨机将测点和激振点磨平。

4、应测量并记录桩顶截面尺寸5、混凝土灌注柱的检测宜在成柱14d以后进行。

6、打入或静压式顶制桩的检测应在相邻桩打完后进行。

6.2传感器安装应符合下列规定：1、传感器的安装可采用石膏、黄油、橡皮泥等耦合剂，粘结应牢固，并与桩顶面垂直。

2、对混凝土灌注桩，传感器宜安装在距桩中心12-2/3半径处，且距离桩的主筋不宜小于50mm。

当桩径不大于1000mm时不宜少于2个测点；当桩径大于1000mm时不宜少于4个测点。

3、对混凝土预制桩当边长不大于600mm时不宜少于2个测点；当边长大于600mm时不宜少于3个测点。

4、对预应力混凝土管桩不应少于2个测点。

6.3激振时应符合下列定：1、混凝土灌注桩、混凝土预桩的激振点宜在桩顶中心部位；预应力混凝土管桩的激振点和传感器安装点与桩中心连线的夹角不应小于45o。

2、激振和激振参数宜通过现场对比试验选定。

短桩或浅部缺陷桩的检测宜采用轻锤短脉冲激振；长桩、大直径桩或深部缺陷的桩宜采用重锤宽脉冲激振，也可采用不同的锤垫来调整激振脉冲宽度。

作业指导书（基桩完整性检测）作业指导书(基桩完整性检测)编写：审核：批准：版号：文件编号：HDJC/SG-01-2002 生效日期：2003年1月1日目录1基桩低应变检测................................................................. 错误！未定义书签。

1.1前言 (4)1.2适用范围 (9)1.3检测依据标准 (4)1.4检测的目的 (4)1.5检测原理 (4)1.6仪器设备 (5)1.7检测准备 (6)1.8检测技术 (6)1.9现场检测 (7)1.10资料整理与成果分析 (8)1.11报告内容 (9)2基桩钻芯法检测 (9)2.1 引言 (9)2.2 适用范围 (9)2.3依据及标准 (10)2.4检测目的 (10)2.5检测原理 (10)2.6仪器设备 (10)2.7检测准备 (12)2.8现场检测 (13)2.9资料整理与成果分析 (15)2.10 报告内容 (17)3 基桩声波检测 (17)3.1 引言 (17)3.2 适用范围 (18)3.3依据及标准 (18)3.4检测目的 (18)3.5检测原理 (18)3.6仪器设备 (18)3.7探测准备 (20)3.8现场探测 (20)3.9资料整理与成果分析 (22)3.10报告内容 (24)附件一基桩低应变动力检测记录表 (26)附件二钻芯检测原始记录表 (27)附件三混凝土芯样试件抗压强度检验报告 (27)附件四超声透射法检测基桩完整性现场记录表 (27)附件五超声波检测成果表 (27)1 基桩低应变法检测1.1 引言基桩低应变法检测是检验预应力管桩或混凝土灌注桩桩身完整性普查的一种有效方法。

本指导书旨在指导基桩低应变法检测工作的开展，为实行规范化基桩低应变法检测工作提供依据1.2 适用范围适用于建筑、道路、桥梁、水电、港口等桩基工程1.3 检测依据标准（1）中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003）；（2）中华人民共和国行业标准《公路工程基桩动测技术规程》（JTG/T FB81-01-2003）（3）辽宁省标准《筑基桩及复合地基检测技术规程》（DB21/T1450-2006）。

1、适用范围1.1本作业指导书适用于检测混凝土桩的桩长，桩身混凝土强度，桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。

2.2采用基桩钻芯检测除应符合本规程之外,还应符合国家现行标准的规定。

.2、编制依据a)《建筑基桩检测技术规范》JGJ106-2003b)《普通混凝土力学性能试验方法标准》GB50081-2002c)《铁路工程基桩检测技术规程》TB10218-2008d)《水下深层水泥搅拌法加固软土地基技术规程》JTJ/T259-2004e)《建筑地基基础工程施工质量验收规范》GB 50202-2002f)《建筑地基基础设计规范》GB50007-2011g)《建筑桩基技术规范》JGJ 94-2008h)《建筑地基处理技术规范》JGJ79-2002i)《石油化工钢储罐地基与基础施工及验收规范》SH/T 3528-2005j)《铁路路基工程施工质量验收标准》TB10414-2003k)《铁路工程地基处理技术规程》TB10106-20103．1仪器设备3．1．1仪器由钻机，钻头，水泵，切割机和自由钳，孔口管，卡簧，扶正稳定器，提伸器和扩孔器等专用附件组成。

3．1．2钻机应采用液压操纵进行钻取芯样，设备参数应符合以下规定：最高转速不底于790r/min，不得少于4档，配用压力不底于1.5MPa。

3．1．3钻头应采用金刚石钻头，外径不宜小于100mm，钻头必须完整。

3．1．4水泵的排水量应为50~160L/min，泵压应为1.0~2.0MPa。

3．1．5切割机应具有冷却系统和牢固夹紧芯样的装置。

3．2检测数量3．2．1对单个基桩的检测，每桩不得少于1个孔。

3．2．2对大面积的桩进行抽检，抽检数量应根据工程的重要性，地质条件，成桩工艺，检测目的等情况，由有关部门协商确定。

3．3检测前准备工作3．3．1检测前应具有下列资料：工程地质资料，基础设计图，施工原始记录（打桩记录及灌注记录等）和桩位布置图。

基桩检测作业指导书（C7.5.4－1）1 作业内容本公司基桩检测项目作业内容包括：基桩低应变动力检测；基桩高应变动力检测；复合地基检测和单桩静载试验。

2 质量标准2.1 根据工程特点，编制并严格执行检测方案设计。

2.2 符合现行的规范、标准。

3 工作准备3.1 方案设计3.1.1 了解水源、电源、交通情况和场地平整情况。

3.1.2 收集工程及待检基桩的有关资料。

3.1.3 明确待检基桩的位置。

3.1.4 根据以上资料及相关规范，编制检测方案，确定人员，仪器。

3.2 按照检测方案要求，对桩头及桩头周围的土层进行处理。

3.3 人员就位，仪器设备进场，核实桩位。

4 现场试验程序4.1 基桩低应变动力检测4.1.1 进行激振方式和接收条件的选择试验，确定最佳激振方式和接收条件。

4.1.2 激振点宜选择在桩头中心部位，传感器应稳固地安置在桩头上。

对于桩径大于500mm的桩可安置两个或多个传感器，并尽可能地均匀分布。

4.1.3 当随机干扰较大时，应采用信号增强措施，进行多次重复激振与接收。

必要时，可以采用横向激振和用水平速度传感器接收，辅助判定桩身浅部缺陷。

4.1.4 被检测的每根桩均应进行两次或两次以上重复测试，出现异常波形应在现场及时研究，排除影响测试的不良干扰因素后再重新测试。

重复测试的波形与原波形应具有相似性。

4.1.5 室内资料整理a）对原始记录进行综合分析，对形成复杂波形时，应仔细甄别，并应结合工程地质资料、施工过程记录等进行综合判定，给出合理的评定；b）对确实不易判别的波形，应采取相应的其它手段进行补测，进行辅助判断，必要时进行基桩抽芯检验；c）综合分析各种资料，提交正式检测报告。

4.2 基桩高应变动力检测4.2.1 为监视和减少可能出现的偏心锤击的影响，检测时应安装应变传感器和加速度传感器各两只。

传感器的安装应符合；a）传感器应安装在桩顶以下桩身两侧。

其垂直距离应低于桩头1~2m；b）安装传感器的桩身表面平整。

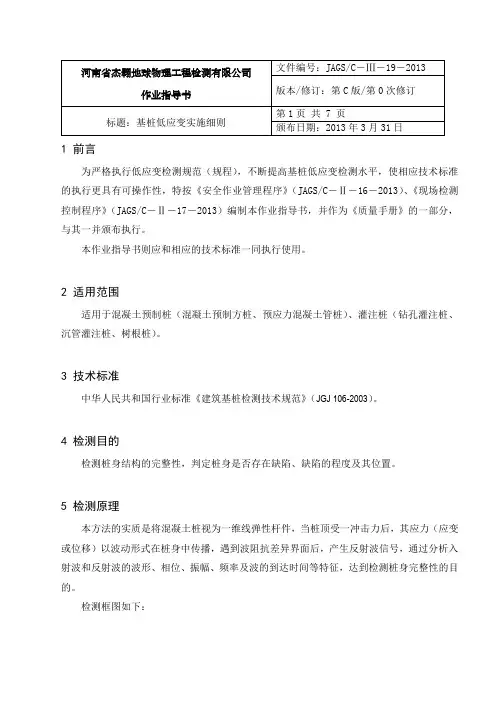

1 前言为严格执行低应变检测规范（规程），不断提高基桩低应变检测水平，使相应技术标准的执行更具有可操作性，特按《安全作业管理程序》（JAGS/C－Ⅱ―16―2013）、《现场检测控制程序》（JAGS/C－Ⅱ―17―2013）编制本作业指导书，并作为《质量手册》的一部分，与其一并颁布执行。

本作业指导书则应和相应的技术标准一同执行使用。

2 适用范围适用于混凝土预制桩（混凝土预制方桩、预应力混凝土管桩）、灌注桩（钻孔灌注桩、沉管灌注桩、树根桩）。

3 技术标准中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ 106-2003）。

4 检测目的检测桩身结构的完整性，判定桩身是否存在缺陷、缺陷的程度及其位置。

5 检测原理本方法的实质是将混凝土桩视为一维线弹性杆件，当桩顶受一冲击力后，其应力（应变或位移）以波动形式在桩身中传播，遇到波阻抗差异界面后，产生反射波信号，通过分析入射波和反射波的波形、相位、振幅、频率及波的到达时间等特征，达到检测桩身完整性的目的。

检测框图如下：6 检测仪器6.1 本公司应用于低应变动测的仪器为RS1616K(S)型和RS1616K(P)型基桩动测仪。

使用仪器为集信号放大、数据采集、显示记录和分析处理于一体的高性能仪器，由测振传感器、信号放大器、数据采集装置和显示记录等部件组成。

6.2 方法要求6.2.1 加速度传感器频率范围宜为5Hz~2000Hz ，速度传感器频率范围宜于10Hz~1000Hz；放大器增益宜大于60dB 且可调，频率范围宜于2Hz~5kHz ；数据采集器采样频率不小于40kHz 。

传感器的频响特性应能满足不同测试对象、不同测试目的的需要。

6.2.2 检测结果难于判断时，可同时采用加速度传感器、速度传感器进行比对检测，以提高信号的可信度。

6.2.3 整个检测系统应具有可靠的防尘、防潮、防震性能，各部件间匹配良好，整体系统误差小于5%。

6.3 仪器设备的管理执行《设施和环境条件控制程序》（JAGS/C －Ⅱ―15―2013）。

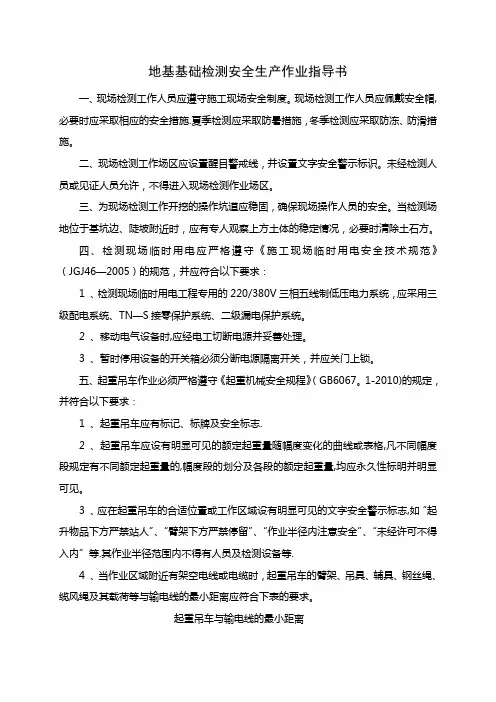

地基基础检测安全生产作业指导书一、现场检测工作人员应遵守施工现场安全制度。

现场检测工作人员应佩戴安全帽,必要时应采取相应的安全措施.夏季检测应采取防暑措施，冬季检测应采取防冻、防滑措施。

二、现场检测工作场区应设置醒目警戒线，并设置文字安全警示标识。

未经检测人员或见证人员允许，不得进入现场检测作业场区。

三、为现场检测工作开挖的操作坑道应稳固，确保现场操作人员的安全。

当检测场地位于基坑边、陡坡附近时，应有专人观察上方土体的稳定情况，必要时清除土石方。

四、检测现场临时用电应严格遵守《施工现场临时用电安全技术规范》（JGJ46—2005）的规范，并应符合以下要求：1 、检测现场临时用电工程专用的220/380V三相五线制低压电力系统，应采用三级配电系统、TN—S接零保护系统、二级漏电保护系统。

2 、移动电气设备时,应经电工切断电源并妥善处理。

3 、暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁。

五、起重吊车作业必须严格遵守《起重机械安全规程》（GB6067。

1-2010)的规定，并符合以下要求：1 、起重吊车应有标记、标牌及安全标志.2 、起重吊车应设有明显可见的额定起重量随幅度变化的曲线或表格,凡不同幅度段规定有不同额定起重量的,幅度段的划分及各段的额定起重量,均应永久性标明并明显可见。

3 、应在起重吊车的合适位置或工作区域设有明显可见的文字安全警示标志,如“起升物品下方严禁站人”、“臂架下方严禁停留”、“作业半径内注意安全”、“未经许可不得入内”等.其作业半径范围内不得有人员及检测设备等.4 、当作业区域附近有架空电线或电缆时，起重吊车的臂架、吊具、辅具、钢丝绳、缆风绳及其载荷等与输电线的最小距离应符合下表的要求。

起重吊车与输电线的最小距离5 、司机操作起重吊车应集中精力，服从作业指挥人员的指挥，并对自己直接控制的操作负责。

无论何时,司机随时都应执行来自任何人付出的停止信号.6 、当司机离开起重吊车时，应做到不悬吊载荷、吊具起升到规定位置.7、指挥人员应负有将信号从吊装工传递给司机的责任,可以兼吊装工,但在任何时候只能是一人负责。

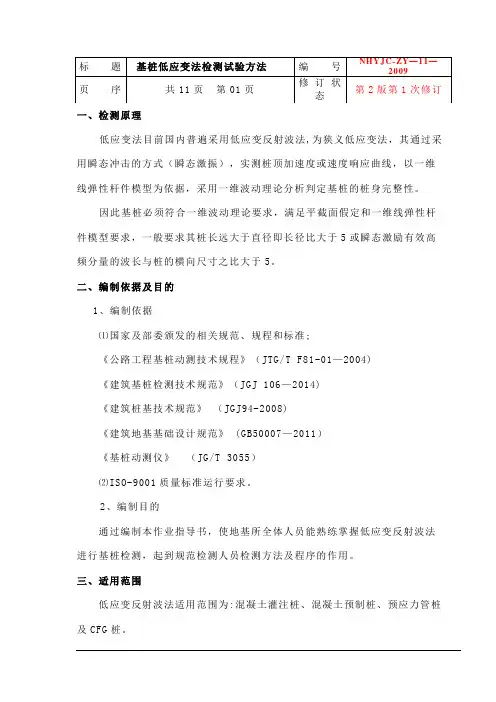

一、检测原理低应变法目前国内普遍采用低应变反射波法,为狭义低应变法，其通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。

因此基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求，一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5。

二、编制依据及目的1、编制依据⑴国家及部委颁发的相关规范、规程和标准;《公路工程基桩动测技术规程》（JTG/T F81-01—2004)《建筑基桩检测技术规范》（JGJ 106—2014)《建筑桩基技术规范》（JGJ94-2008)《建筑地基基础设计规范》 (GB50007—2011）《基桩动测仪》（JG/T 3055）⑵ISO-9001质量标准运行要求。

2、编制目的通过编制本作业指导书，使地基所全体人员能熟练掌握低应变反射波法进行基桩检测，起到规范检测人员检测方法及程序的作用。

三、适用范围低应变反射波法适用范围为:混凝土灌注桩、混凝土预制桩、预应力管桩及CFG桩。

四、检测流程基桩检测流程图见图1所示。

五、检测方法及工艺要求（一）检测前的准备工作1、受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。

2、施工单位按附表1格式填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员.3、施工单位按附表2向检测单位提供基桩工程相关参数和资料。

4、检测前,施工单位做好以下准备工作：⑴剔除桩头，使桩顶标高为设计的桩顶标高.⑵要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同.图1 基桩检测工作流程⑶灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。

⑷桩顶表面平整干净且无积水.⑸实心桩的中心位置打磨出直径约10cm 的平面，平面保证水平，不要带斜坡；在距桩中心2/3半径处，对称布置打磨2～4处(具体见图1），直径约为6cm 的平面,打磨面应平顺光洁密实。

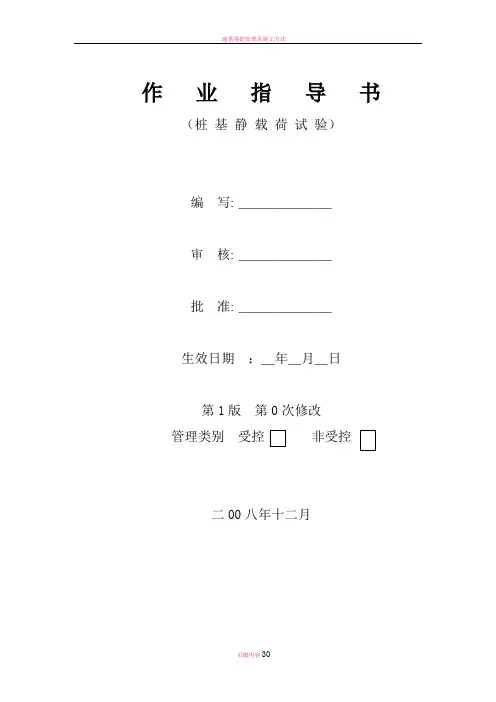

作业指导书（桩基静载荷试验）编写:＿＿＿＿＿＿＿审核:＿＿＿＿＿＿＿批准:＿＿＿＿＿＿＿生效日期：＿年＿月＿日第1版第0次修改管理类别受控非受控二00八年十二月桩基静载试验作业指导书第一章基本要求一、接受委托1.1 总则接受委托的检测项目，应控制在实验室检测资质审批的检测项目范围内，不得超资质范围接受委托。

1.2 合同评审需在充分理解客户要求基础上进行正式细致的评审，且需保存较全面的合同签立、评审、执行的记录。

1.3 合同的签订经理或授权人员与客户就有关检验要求填写“建筑工程质量检测合同”，并在授权范围之内与客户签立检测合同。

二、试验前的准备工作2.1 调查研究与方案制定2.1.1通过甲方、施工人员了解试桩的基本情况（如桩长、混凝土强度等级、施工时间、施工方式、桩基施工图及桩的预估极限承载力值等），收集工程地质勘查报告、施工记录、桩基施工图等。

2.1.2 在充分征求设计人员及甲方对试桩的试验要求和进度要求后，制定出比较详细的试桩方案（含检测数量、试桩布置位置、锚桩布置、桩头处理、试验方法等）。

2.1.3 检测数量在同一条件下不应少于3根，且不易少于总桩数的1%,当工程桩总数在50根以内时，不应少于2根。

2.2 试验准备2.2.1 试验前应将试验所用的千斤顶，油泵调试好，所用的百分表、压力表、荷载传感器、应变仪等试验仪器均应在有效检定试用期内，并确认处于完好使用状态。

2.2.2 将试验设备、仪器仪表的运输至现场2.2.3 现场吊装安置加载设备时，应采取必要的安全措施，保证设备的安放位置正确和人员、设备的安全2.2.4 反力钢梁的安装和焊接牢固可靠，对于不满足现场测试要求的反力装置不能进行正式试验加载工作2.3 试验仪器仪表的安装调试2.3.1 试验现场必须搭起能防雨、遮阳的临时帐篷或设施，以保护仪器设备。

2.3.2 试验用的应变仪、高压油泵等仪器设备应按照就近、方便、安全的原则安放，应变仪等精密仪器必须安放在工作桌（台）上。

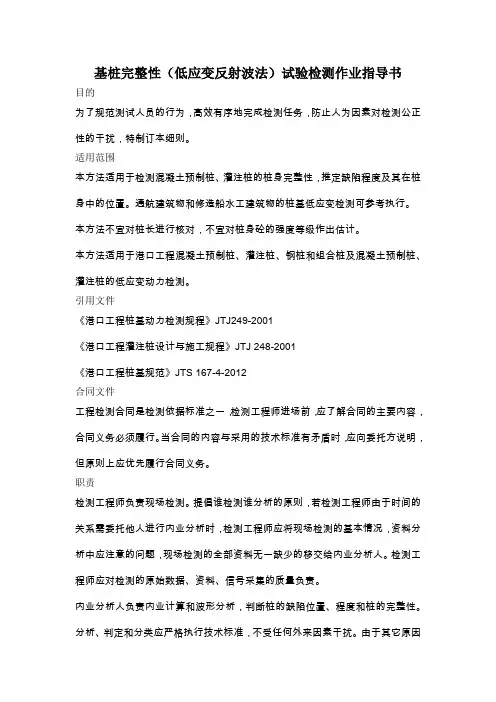

基桩完整性（低应变反射波法）试验检测作业指导书目的为了规范测试人员的行为，高效有序地完成检测任务，防止人为因素对检测公正性的干扰，特制订本细则。

适用范围本方法适用于检测混凝土预制桩、灌注桩的桩身完整性，推定缺陷程度及其在桩身中的位置。

通航建筑物和修造船水工建筑物的桩基低应变检测可参考执行。

本方法不宜对桩长进行核对，不宜对桩身砼的强度等级作出估计。

本方法适用于港口工程混凝土预制桩、灌注桩、钢桩和组合桩及混凝土预制桩、灌注桩的低应变动力检测。

引用文件《港口工程桩基动力检测规程》JTJ249-2001《港口工程灌注桩设计与施工规程》JTJ 248-2001《港口工程桩基规范》JTS 167-4-2012合同文件工程检测合同是检测依据标准之一，检测工程师进场前，应了解合同的主要内容，合同义务必须履行。

当合同的内容与采用的技术标准有矛盾时，应向委托方说明，但原则上应优先履行合同义务。

职责检测工程师负责现场检测。

提倡谁检测谁分析的原则，若检测工程师由于时间的关系需委托他人进行内业分析时，检测工程师应将现场检测的基本情况，资料分析中应注意的问题，现场检测的全部资料无一缺少的移交给内业分析人。

检测工程师应对检测的原始数据、资料、信号采集的质量负责。

内业分析人负责内业计算和波形分析，判断桩的缺陷位置、程度和桩的完整性。

分析、判定和分类应严格执行技术标准，不受任何外来因素干扰。

由于其它原因（例如擅自更换波形曲线等）或分析判断不准确导至工程质量问题或工程质量纠纷，应由内业分析人员负责。

内业分析中非技术方面的疑难问题，应请示公司总经理协助解决。

内业分析中技术方面的疑难问题应请示公司技术负责人或总工程师协助解决。

一般情况下，内业分析人应同时负责编写检测报告并对所编写报告的质量负责。

公司技术负责人或总工程师负责报告审核，根据报告中的波形曲线检查报告分析的质量，对报告的合理性负责。

工作程序检测现场准备检测工程师进场前，应由有关人员负责与委托方联系，使检测现场具备检测条件。

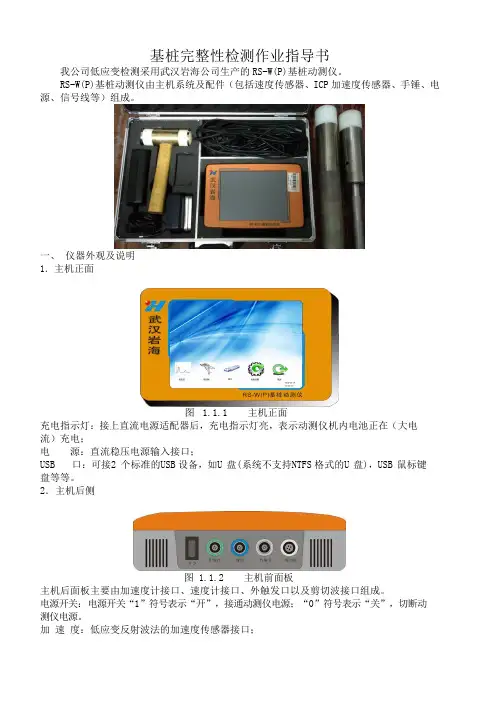

基桩完整性检测作业指导书我公司低应变检测采用武汉岩海公司生产的RS-W(P)基桩动测仪。

RS-W(P)基桩动测仪由主机系统及配件（包括速度传感器、ICP加速度传感器、手锤、电源、信号线等）组成。

一、仪器外观及说明1．主机正面图 1.1.1 主机正面充电指示灯：接上直流电源适配器后，充电指示灯亮，表示动测仪机内电池正在（大电流）充电；电源：直流稳压电源输入接口；USB 口：可接2个标准的U SB设备，如U盘(系统不支持N TFS格式的U盘)，USB 鼠标键盘等等。

2．主机后侧图 1.1.2 主机前面板主机后面板主要由加速度计接口、速度计接口、外触发口以及剪切波接口组成。

电源开关：电源开关“1”符号表示“开”，接通动测仪电源；“0”符号表示“关”，切断动测仪电源。

加速度：低应变反射波法的加速度传感器接口；速度：低应变反射波法的速度传感器接口；剪切波：接剪切波探头的接口。

3．主机背面图 1.1.3 主机背面电池盖：内置12V/2Ah 高性能充电锂电池，当需要更换电池时，打开此电池盖，即可取出机内电池。

4．主机右侧面（如图1.1.4）图 1.1.4 主机侧面扣环：主机两侧均设有背带扣环一个，用以连接主机和背带。

5．电池与充电RS-W(P) 内置12V/2Ah 高性能充电锂电池，正常使用时，锂电池的充放电次数可达500 次或更多；但是，过度放电以及不正确的充电方法会减小锂电池的使用寿命。

锂电池的充电与放电注意事项如下： 1、新的锂电池在前三次充电时，充电前必须将电池能量放完（液晶屏右上方电池能量指示只剩下一格或消失），并且每次充电时间不少于12 小时； 2、充电分为二个阶段，①大电池充电，②小电流充电。

在大电流充电时，动测仪面板上的充电指示灯被点亮；在小电流充电时，充电指示灯熄灭。

充电时间依电池的放电深度而变化，一般为大电流充电 4～8 小时，小电流充电3小时。

只有在二个充电过程都完成后，电池才能充满。

建议用户在晚上给电池充电（充一晚上）。

基桩完整性检测作业指导书--低应变自然环境和地下水文地质条件以及经济、技术和社会因素等的影响，都会对基础工程的稳定性和安全性产生重要的影响。

因此，对新建基础工程和旧基础工程的基桩和桩基础完整性进行检测至关重要。

本文主要介绍基础工程中基桩完整性检测作业指导书。

一、检测原则1.检测目的检测的目的是判断基础工程中基桩是否存在缺陷，防止因基桩缺陷而引起的安全事故，保护基础工程安全稳定。

2.检测要求检测需要按照相关规范和标准的要求进行，确保检测质量的准确性。

同时，也需要根据基础工程的实际情况和环境条件进行相应的改进措施，以提高检测效果和精度。

3.检测方法检测方法包括非破坏性检测和破坏性检测两种。

应根据基础工程的实际情况和检测的目的选择适当的检测方法。

二、检测准备1.检测人员检测人员应具有相应的技术资格和检测经验，具备完整的指导书和操作程序。

2.检测设备检测设备应按照相关规范和标准要求，并且设备的可靠性、精度和有效性应得到充分确认。

其中，包括：(1)无损检测设备，主要包括振动计、加速度计、缝隙计等。

(2)破坏性检测设备，主要包括坑内设备、细长杆设备、钻孔筒和弯曲测量设备等。

3.现场准备(1)清理基础工程周围环境和桩基础表面，确保检测时的清晰度。

(2)对于破坏性检测，应将基础工程暂时停工，保证安全。

三、检测方法1.非破坏性检测非破坏性检测主要是通过测量基桩的自然频率、阻尼比、动力特性、变形等实现的。

其中，测量自然频率和阻尼比是比较重要的，因为这两个参数可以反映基础工程基础系统的弹性特性和基础稳定性。

(1)自然频率测量自然频率是指固有振动的频率，因此也叫共振频率。

一般情况下，基础工程中基桩的自然频率是比较难测量的，在实际操作中需要采用特殊的测量方法和设备。

常用的自然频率测量设备有振动计、加速度计等。

测量时，将设备安装在基础工程上，以激振器的形式施加激振力，记录基础工程的振动响应，在特定的时间范围内，可以测量到基础工程的固有自然频率。

基桩钻芯法检测作业指导书一、适用范围钻芯法适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩身缺陷及其位置、桩底沉渣厚度，判别或鉴别桩底持力层岩土性状、判定桩身完整性类别；检测地下连续墙深、墙身混凝土强度、墙身缺陷及其位置、墙底沉渣厚度，判定或鉴别墙底岩土性状。

二、执行标准2.1广东省标准《建筑地基基础检测规范》（DBJ5-60-2008）2.2《岩土工程勘察规范》（GB50021-2001(2009年版）2.3《建筑地基基础设计规范》（DBJ15-31-2003）2.4《建筑地基基础设计规范》（GB50007-2011）2.5《建筑地基基础工程施工质量验收规范》（GB50202-2002）三、检测原则3.1 委托检测的有委托方确定受检桩桩位。

3.2 对单位工程基桩进行评价时，依据《DBJ15-60-2008建筑地基基础检测规范》及工程实际情况确定检测数量、受检桩桩位、检测方法。

3.3 试验前应与委托单位签订合同,特殊情况报部门主任处理。

合同内容规定要明确:试验项目、试验方法、数量、深度、试验日期、地点及特殊要求等3.4 现场踏勘:包括试桩的位置、道路、场地平整、水、电源及障碍物。

3.5 应按规范规定收集必要的资料,主要包括：3.5.1 试验桩的平面位置、编号；3.5.2 设计、施工单位；3.5.3 试验桩的设计(桩型、桩径、桩长、设计承载力)；3.5.4 试桩场地的工程地质资料；3.5.5 对于重大检测项目,或委托方有要求时,应制定检测方案；3.5.6 根据现场试验具体邀请，合理配置仪器设备和检测人员，并配置必要的正式计算工具和有关表格。

四、试验设备4.1 主要仪器设备的名称：XXXXXXXX钻机XXXXXXXX钻具XXX钻机设备参数应符合以下规定：4.1.1 额定最高转速不低于790r/min。

4.1.2 转速调节范围不少于4档。

4.1.3 额定配用压力不低于1.5MPa。

4.2 钻机应配备单动双管钻具以及相应的孔口管、扩孔器、卡簧、扶正稳定器和可捞取松软渣样的钻具。

XXXXXXXXXXXXXXXXXXXXX检测有限公司地基基础作业指导书编制：审核：批准：受控状态：XXXXX-X-DJ-062016年01月01日发布2016年01月01日起实施XXXXXXXXXXXXXXXXXXXXX检测有限公司发布地基基础检测作业指导书目录一、术语锚杆：由设置于钻孔内、端部深入稳定岩土层中的钢筋或钢绞线等抗拉材料与孔内注浆体组成的抗拉杆件。

按使用类别，分支护锚杆（包括土钉）与基础锚杆。

按岩土层性质，分土层锚杆与岩层锚杆。

基础锚杆：将基础承受的向上竖向荷载，通过锚杆的拉结作用传递到基础底部的稳定岩土层中去的锚杆。

土层锚杆：锚固段设置于土层中的锚杆。

岩层锚杆：锚固段设置于岩层中的锚杆。

基本试验：为确定锚固体与岩土层间的粘结强度特征值、锚杆设计参数和施工工艺而进行的抗拔试验。

验收试验：为检验锚杆施工质量而进行的抗拔试验。

二、试验目的和适用范围基本试验的目的是通过试验得出基坑抗浮锚杆的抗拔能力（承载力）的大小，为下一步锚杆设计和施工提供依据。

验收试验的目的是通过试验检验基坑抗浮的锚杆的施工质量是否符合设计要求和有关规范要求，即承载力和变形是否满足设计和有关规范规程要求。

基础锚杆的验收试验的适用于抗拔基础的验收检测。

三、执行标准湖北省标准《建筑地基基础检测规范》DB42/269-2003；国家标准《建筑地基基础设计规范》GB 50007-2011；行业标准《建筑基桩检测技术规范》JGJ 106－2014；四、检测设备检测设备见下表。

检测设备在投入使用前应进行校准。

设备性能应符合相应检测方法的技术要求。

五、试验方法5.1 土层锚杆试验5.1.1加载装置可采用穿心千斤顶，其额定压力应大于试验压力。

反力装置可采用有足够的刚度的型钢钢梁，其支撑点与试验锚杆的最小间距不应小于6倍锚杆孔径。

5.1.2荷载可用放置于千斤顶上的应力环直接测定，也可采用标准压力表测定油压，根据千斤顶荷载油压率定曲线换算位移量一般采用电测位移计或百分表量测。

桩基完整性检测作业指导书一、检测目的给设计提供可靠依据、给施工单位验收工程质量、给甲方提供施工质量结果。

二、使用范围本方法适用于已埋置声测管的混凝土灌注桩桩身的完整性检测，判定桩身缺陷程度并确定其位置。

三、工作原理混凝土灌注桩声波透射法检测的工作原理是：在被测桩内预埋若干根竖向相互平行的声测管作为检测通道，将超声脉冲发射换能器与接收换能器置于声测管中，管中注满清水作为耦合剂，由仪器的发射换能器发射超声脉冲，穿过待测的桩体混凝土，并经接收换能器被仪器所接收，判读出超声波穿过混凝土的声时、接收波首波的波幅以及接收波主频等参数。

超声脉冲信号在混凝土的传播过程中因发生绕射、折射、多次反射及不同的吸收衰减，使接收信号在混凝土中传播的时间、振动幅度、波形及主频等发生变化，这样接收信号就携带了有关传播介质（即被测桩身混凝土）的密实缺陷情况、完整程度等信息。

由仪器的数据处理与判断分析软件对接收信号的各种声参量进行综合分析，即可对桩身混凝土的完整性进行检测，判断桩基缺陷的程度并确定其位置。

四、检测方法及工作参数检测系统如图1所示。

桩内预埋若干根相互平行的声测管如图2所示。

检测仪器说明：H──桩身第一测点的相对标高（m）L──声测管外壁间的最小间距：即超声波测距(m）pL──测点间距n检测声参数：) １、声时Ｔ——混凝土测距间声波传播时间 (s2、波幅Ａ——接收波首波波幅 (dB)五、仪器设备声测仪：采用RSM-SY7型非金属超声检测分析仪。

1、声波发射与换能器应满足下列要求：（1）圆柱状径向振动、沿径向无指向性；（2）换能器外径小于声测管内径，直径2.5cm，有效工作长度不大于15cm；（3）谐振频率30~50KHz；（4）水密性应满足1MPa水压不渗水。

2、超声波检测仪应满足下列要求：（1）应具有实时显示和记录信号的曲线及频率测量和频谱分析功能；（2）声时测量精度优于或等于0.5纳秒，波幅测量相对误差小于5%；（3）电压值为200~1000V。

灌注桩成孔质量检测1 目的灌注桩成孔质量检测，了解钻孔直径，孔深、沉渣厚度、垂直度、孔壁稳定性,对工程质量、安全都具有重要意义。

2 适用范围钻孔、冲击成孔和冲抓成孔等地下湿作业施工的灌注桩。

3 仪器、设备及材料(1）MD－684超声波侧壁探测仪.（2）JJC—1A型灌注桩成孔检测系统.4 准备工作4。

1根据委托文件确定测试孔位。

4.2用于基桩成孔质量检测的仪器，使用前须进行全性能检查和校验,以保证其正常使用和观测数据的可靠性。

4。

3测试仪器的操作和保养应按照使用说明和保养制度进行，易出故障或测读异常的仪器应及时予以更换或修理。

5 现场观测步骤5。

1 MD－684超声波侧壁探测仪操作步骤:1、将绞车平稳的放置在孔口上，使探头中心（测试中心）和桩位中心(理论中心）重合，如果不能重合的话要测量并记录下探头中心偏离桩位中心在XX′和YY′方向上的距离值.2、连接好绞车至记录仪的电缆，接上正确电源。

3、根据设计孔径值选择好RANGE旋钮和SHIFT旋钮的配合，使孔径分辨率最大.4、根据孔深的深浅调节PAPER SPEED旋钮选择合适的走纸比例.5、将探头降入护筒内的泥浆中，调节PAPER SPEED旋钮至CONST，根据护筒直径的已知值调节CALIBRATION旋钮使记录下的孔径值与护筒直径值相吻合。

6、使探头和深度计算起始面对齐，先后打开RECORDEN POWER和UP/DOWN 开关开始记录测量。

7、在记录测量的过程中根据记录情况及时地调节STC和GAIN旋钮，使孔壁图象清晰可辨.8、由于泥浆比重过大、含沙率过高、泥浆中悬浮气泡等因素造成图象模糊时，必需要求对泥浆进行处理后再测量。

5。

2 JJC-1A型灌注桩成孔检测系统：5.2.1孔径测量1、妥善放置并固定井口滑轮和绞车。

正确接好交流220V电源，不要接错，以防烧毁仪器。

2、接好记录仪电源并开启电源。

“测/校”开关置“校”位，仪器应能均匀走纸。

放大器置“短路”位，用手推动记录笔应有力感，放手应回原位，允许误差为0。

目录一、依据的检测标准及技术要求 (1)二、适用范围 (1)三、试验目的 (1)四、仪器设备 (1)五、试验原理 (2)六、试验准备 (3)七、操作规程 (3)钻芯法检测基桩完整性标准化作业指导书一、依据的检测标准及技术要求《建筑基桩检测技术规范》（JGJ 106-2014）二、适用范围适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉碴厚度和桩身完整性。

三、试验目的钻芯法检测的主要目的有四个：3.1 检测桩身混凝土质量情况，如桩身混凝土胶结状况、有无气孔、松散或断桩等，桩身混凝土强度是否符合设计要求；3.2 桩底沉碴厚度是否符合设计或规范的要求；3.3 桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求；3.4 施工记录桩长是否真实。

四、仪器设备4.1 钻孔取芯法检测仪器设备（1）钻孔取芯设备本项目采用Z1Z-20F多功能钻孔取芯机对桩基进行钻孔取芯检测，仪器性能指标及相关参数详见表4.1。

表4.1 Z1Z-20F型钻机仪器性能指标及相关参数钻机设备参数符合以下规定：a 额定最高转速不低于790r/min。

b 转速调节范围不少于4档。

c 额定配用压力不低于1.5MPa。

钻机配备单动双管钻具以及相应的孔口管、扩孔器、卡簧、扶正稳定器和可捞取松软渣样的钻具。

钻头应根据混凝土设计强度等级选用合适粒度、浓度、胎体硬度的金刚石钻头，且外径不小于100 mm。

钻头胎体不得有肉眼可见的裂纹、缺边、少角、倾斜及喇叭口变形。

水泵的排水量应为50～160L/min，泵压应为1.0～2.0MPa 。

4.2 芯样切割、磨平设备锯切芯样试件用的锯切机具有冷却系统和牢固夹紧芯样的装置，配套使用的金刚石圆锯片有足够刚度。

芯样试件端面的补平器和磨平机，满足芯样制作的要求。

五、试验原理采用钻芯法对混凝土灌注桩进行检测，是在桩身上沿长度方向钻取混凝土芯样（桩端岩土芯样），通过对芯样的观察和测试，用以评价成桩质量。

钻芯法是检测现浇混凝土的成桩质量的一种有效手段，不受场地条件的限制，特别适用于大直径混凝土灌注桩。
