刷油、防腐蚀、绝热工程工程量计算公式一、除锈、刷油工程1、设备筒体、管道表面积计算公式：S=π×D×L式中：π——圆周率 D——设备或管道直 L——设备筒体高或管道延长米。
2、计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。
二、防腐蚀工程1、设备筒体、管道表面积计算公式同1。
2、阀门、弯头、法兰表面积计算式如下：（1）阀门表面积： S=π×D×2.5D×K×N式中：D——直径 K——1.05 N——阀门个数。
（2）弯头表面积： S=π×D×1.5D×K×2π×N/B式中：D——直径 B植取定：K——1.05 90°弯头B=4；N——弯头个数； 45°弯头B=8。
（3）法兰表面积： S=π×D×1.5D×K×N式中：D——直径 K——1.05 N——法兰个数。
3、设备和管道法兰翻边防腐蚀工程量计算式：S=π×（D+A）×A式中：D——直径 A——法兰翻边宽。
三、绝热工程1、设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δS=π×（D+2.1δ+0.0082）×L式中：D——直径 1.033、2.1——调整系数δ——绝热层厚度L——捆扎线直径或钢带厚。
2、设备封头绝热、防潮和保护层计算公式：V=[（D+1.033δ）/2]2π×1.033δ×1.5×NS=[（D+2.1δ）/2]2π×1.5×N3、阀门绝热、防潮和保护层计算公式：。
第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。
(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
第八册刷油、防腐、保温工程册说明一、《冶金工业建设工程预算定额》第八册《刷油、防腐蚀、绝热工程》(以下简称本定额)是根据国家冶金工业局（2000）冶发综字56号文确定的原则，在《全国统一安装工程预算定额》、九三年《冶金建设工程预算定额统一基价》的基础上，结合冶金建设工程实际情况进行编制.本定额适用于冶金工厂的生成车间和与之配套的辅助车间,附属生成设施的新建、扩建项目(包括技术改造项目）中的设备、管道、金属结构等的刷同、防腐蚀、绝热工程.二、本定额主要依据的标准、规范有：1．《设备、管道保温技术通则》GB4272－84。
2．《工业设备及管道绝热工程施工及验收规范》GBJl26-89。
3．《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91。
4.《全国统一安装工程预算定额》第十一册《刷油、绝热、防腐蚀工程》。
5．《冶金建设工程预算定额统一基价》第十一册《刷油、绝热、防腐蚀工程》.三、本定额是按国内大多数施工企业采用的施工方法，机械化程序和合理的劳动组织进行编制的,使用时不因上述因素有差异而对本定额进行调整或换算。
四、本定额是按下列施工条件进行编制的：1. 设备、材料、成品、半成品、构件完好无损,符合质量标准和设计要求，附有合格证书和试验证明；2。
安装工程与土建工程之间的交叉作业正常;3。
正常的气候、地理条件和施工环境.五、一般钢结构(包括吊、支、托架,梯子,栏杆，平台)、管廊钢结构以“100kg”为单位，大于400mm的型钢及H型钢制钢结构以“10m2”为单位。
冶金工程金属构件根据有关规范、设计图纸使用不同规格的钢材，在计算工程量时(以重量为单位)，应按一般结构件的消耗量乘以系数计算。
冶金工程金属结构件油漆、除锈工程量系数详见附录一。
六、关于下列各项费用的规定:1．脚手架搭拆费，按下列系数计算，其中人工工资占25％。
（1）刷油工程:按人工费的8％;（2）防腐蚀工程:按人工费的12％;（3）绝热工程：按人工费的20%。
（一）工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。
(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
设备管道保温工程量速算表及计算公式详解除锈、刷油工程（一）、（1）设备筒体、管道表面积计算公式：S=π*D*L(公式1) （2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、关口凹凸部分，不再另行计算。
二、阀门表面积：S=π*D*2.5D*K*N (K=1.05)(公式2)三、弯头表面积：S=π*D*1.5D*2π*N/B (90°B=4，45°B=8)(公式3)四、法兰表面积：S=π*D*1.5D*K*N (K=1.05)(公式4)五、设备与管道法兰翻边防腐蚀工程量：S=π*(D+A)*N(A法兰翻边宽) (公式5)六、管道保温及保护层计算公式：V=π*(D+1.033d)*1.033d*L (公式6)S=π*(D+2.1d+0.0082) *L (公式7)0.0082：捆扎线直径或钢带厚七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热（管径相同，夹角小于90度时）D’=D1+D2+(10-20mm) (公式8)式中D’—伴热管道综合值；D1—主管道直径；D2—伴热管道直径；(10-20mm) —主管道与伴热管道之间的间隙b)双管伴热（管径相同，夹角大于90度时）D’=D1+1.5D2+(10-20mm) (公式9)C)双管伴热（管径相同，夹角小于90度时）D’=D1+D伴大+(10-20mm) (公式9)式中D’—伴热管道综合值；D1—主管道管径将上述D’计算结果分别代入(公式6)（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。
八、设备封头绝热、防潮和保护层工程量计算公式V=[(D+1.033d)/2]*2π*1.033d*1.5*N (公式11)S=[(D+2.1d)/2]* 2π*1.5*N (公式12)九、阀门绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*2.5D*1.033d*1.05*N (公式13)S=(D+2.1d)*2.5D*1.05*N (公式14)十、法兰绝热、防潮和防护层工程量计算公式V=π* (D+1.033d)*1.5D*1.033d*1.05*N (公式15)S=(D+2.1d)*1.5D*1.05*N (公式16)十一、弯头绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*1.5D*2π*1.033d*1.05*N/B (公式17)S=π* (D+2.1d)*1.5D*2π*N/B (公式18)十二、拱顶罐封头绝热、防潮和防护层工程量计算公式V=2πr*(h+1.033d)*1.033d (公式19)S=2πr*(h+2.1d) (公式20)。
常用钢管刷油、保温工程量计算表（无缝管）
单位：百米
合计0000
常用低压流体输送钢管刷油、保温工程量计算表（焊接管）
单位：百米
合计189.848325 2.648018387377.808725755.61745常用低压流体输送钢管刷油、保温工程量计算表
国标钢管；2、在此计
算表中只需修改管道长
度及保温层厚度即可得
出保温层体积、保温层
外表面积、2层保温层
合计151.72354412.30951766477.9122076955.8244152
常用低压流体输送钢管刷油、保温工程量计算表
单位：百米
算表中只需修改管道长
度及保温层厚度即可得
出保温层体积、保温层
外表面积、2层保温层
外表面积
常用低压流体输送钢管刷油、保温工程量计算表
121.66872 6.898359753222.707012445.414024。
（一）工程量计算公式1、除锈、刷油工程。
（1）设备筒体、管道表面积计算公式:S＝π×D×L式中π-—圆周率；D-—设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算.2、防腐蚀工程。
(1）设备筒体、管道表面积计算公式同（1)。
(2)阀门表面积计算式：（图一）S＝π×D×2。
5D×K×N图一式中D——直径；K-—1.05；N—-阀门个数.(3）弯头表面积计算式:（图二）图二S＝π×D×1。
5D×K×2π×N／B式中D——直径；K——1.05；N-—弯头个数；B值取定为:90°弯头B＝4;45°弯头B＝8。
(4）法兰表面积计算式:（图三)S＝π×D×1.5D×K×N图三式中D——直径；K--1.05;N——法兰个数。
（5）设备和管道法兰翻边防腐蚀工程量计算式:（图四)图4S＝π×（D＋A）×A式中D—-直径；A——法兰翻边宽。
(6)带封头的设备防腐（或刷油)工程量计算式：(图五)图五S＝L×π×D+（D［］22)×π×1。
5×N式中N——封头个数；1.5—-系数值。
3、绝热工程量。
（1）设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1。
033δS＝π×（D＋2。
1δ＋0。
0082)×L图五式中D——直径1。
033、2。
1——调整系数；δ——绝热层厚度；L——设备筒体或管道长;0。
0082--捆扎线直径或钢带厚。
（2）伴热管道绝热工程量计算式:①单管伴热或双管伴热（管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋（10~20mm）式中D′——伴热管道综合值；D1 —-主管道直径；D2 --伴热管道直径；（10～20mm）-—主管道与伴热管道之间的间隙。

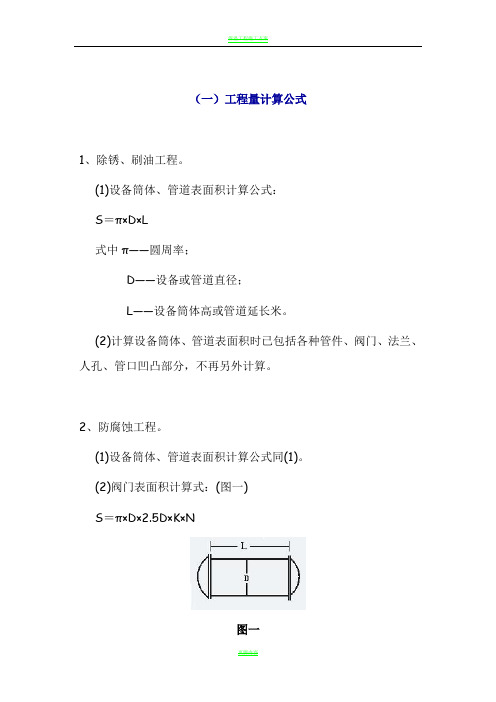

（一）工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。
(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
