现代交换技术期末复习资料第一章1 通信网的组成终端设备传输设备交换设备2 引入交换的原因（1）互联线对数随终端数的平方增加（2）终端距离较远时，需要大量的长途线路（3）为了保证每个终端与其他终端相连，每个终端都需要有（N-1）个线路接口（4）当增加N+1端口时，必须增设N对线路因此全互联方式很不经济，且操作复杂，当N较大时，互联方式无法实用化3 全互联方式的缺点连线数:N(N-1)/2接口数：N(N-1)长途线路费用高终端异构时情况将更加复杂4 全互联线对的计算方法N(N-1)/25 通信3要素终端传输交换6 交换节点和汇接节点（教材2）7 交换节点的接续类型（1）本局接续：本交换机内部用户线之间接续（2）出局接续：用户线与出中继线之间的接续（3）入局接续：入中继线与用户线之间的接续（4）转接接续：入中继线与出中继线之间的接续8 交换节点的基本功能（1）接收和分析从用户线或中继线来的呼叫信号（2）接收和分析从用户线或中继线来的地址信号（3）按目的地址进行选路和中继线上转发信号（4）能控制连接的建立（5）能按照所收到的释放信号拆除连接9 交换技术的分类（1）按传输信号方式：模拟交换与数字交换（2）接续控制方式：布控交换与程控交换（3）传输信道占用方式：电路交换与分组交换（4）传输带宽分配方式：窄带交换与宽带交换（5）按交换器所承载的业务分类：话音交换、数据交换、图像交换及多媒体信息交换等（6）按交换器所应用的场合分类：电信网络------电信交换、计算机网络------IP交换（7）按交换对信息的处理方式分类：电路交换、报文交换、分组交换、帧中继、ATM交换、IP交换、光交换、软交换10（1）模拟信号/数字信号（1）连续消息：消息的状态随时间是连续变化的, 如强弱连续变化的语音等。
（模拟消息）（2）离散消息：消息的状态是可数的或离散的, 如符号、文字和数据等。
（数字消息）（3）模拟信号：对应于模拟消息的电信号形式。
现代交换技术提纲一、思考题1、说明电路交换（传输）方式和分组交换（传输）方式各有何特点？2、什么叫脉冲频率和脉冲断续比？交换机允许脉冲发号的脉冲频率为每秒7～22个，脉冲断续比为1.3～2.5∶1，求最长脉冲续时间和最长脉冲断时间以及最短脉冲续时间和最短脉冲断时间分别是多少？3、说明程控交换机的硬件组成。
4、N条PCM一次群信号进行复接（按时隙复接）后，输入端各条PCM线上的各个时隙与输出端时分线上各时隙号的关系。
5、CCITT在电路交换系统中规定了哪几类接口及各类接口的作用？6、若一个T型接线器的输入时隙为64，输出时隙为32，当分别采用两种工作方式时，SM和CM 的单元数各为多少？7、若一个S型接线器的入、出线数量分别为6条和8条，每线时隙数量均为64。
其交叉点数为多少？CM分别采用按入线和按出线设置时，CM个数是多少？每个CM的单元数是多少？8、只采用T型或S型接线器能否构成数字交换网？为什么？9、按输出线配置控制存储器时，如果要求输入复用线2时隙3的内容同时输出到输出线2、3、4，控制存储器如何写入？10、有一T型接线器,设话音存储器有256个单元,现要进行时隙Ts2→TS60,试在?处填入适当内容。
分下列两种情况做:⑴话音存储器顺序写入,控制读出。
⑵话音存储器顺序读出,控制写入。
11、用图表示T-S-T网络双向通路的建立。
设每线的复用度为1024，A方为入线20的Ts60，B 方为入线5的Ts12，内部时隙选用Ts300（A→B），采用反相法。
12、模拟用户线接口电路的功能是什么？画出其接口电路的功能框图。
13、说明数字用户线接口电路的基本功能，指出ISDN数字用户接口（2B+D）的含义及其传输速率？14、说明数字信号发生器的工作原理。
试计算产生1280+1800Hz的数字多频信号所需只读存储器的容量。
15、程控交换系统的控制部件中双处理机配置有哪几种方式?各有何特点？16、什么是呼叫处理能力？某处理机执行一条指令的平均时间为1微秒，处理一次呼叫平均所需执行指令条数为20000条，处理机忙时利用率为0.8，固定开销为0.2，求该处理机的呼叫处理能力为多少BHCA？17、用户扫描时，设SCN为本次扫描值，LL为前次扫描值，1表示回路断开，0表示回路闭合，写出检测摘机和挂机的逻辑运算式。
第一章交换概论1、电信交换系统的基本结构:信息传送子系统和控制子系统。
·信息传送子系统:（1)交换网络：完成任意入线和出线之间的互连与交换。
(2)接口:完成信号的适配和交换。
·控制子系统:使用信令与用户和其他交换系统(交换节点)进行“协调和沟通”,已完成对交换的控制。
2、支撑网（现代通信网必不可少的必要组成部分）的组成:应用层、业务层、传送层。
（1）应用层:各种信息的应用,它涉及到各种业务。
（2）业务层:支持各种业务应用的业务网。
（3）传送层：支持业务层的各种接入和传送手段的基础设施。
3、通信网的基本组网结构主要有:星型网、环形网、网状网、树型网、总线型网和复合型网等。
习题一1-2构成通信网的三个必不可少的要素是什么?答:交换设备、传输设备和终端设备是构成通信网的三个必不可少的要素。
１-4电路传送模式、分组交换模式和异步传送模式的特点是什么?答：电路传送模式:（１)信息传送的最小单位是时隙（2）面向连接的工作方式（物理连接）（３)同步时分复用（固定分配带宽）(4)信息传送无差错控制(５)信息具有透明性(6）基于呼叫损失制的流量控制分组交换模式：（１）信息传送的最小单位是分组（2）面向连接（物理连接）和无连接两种工作方式（3）统计时分复用(动态分配带宽）（4）信息传送有差错控制(5）信息具不具有透明性(6)基于呼叫延迟制的流量控制异步传送模式:（1）固定长度的信元和简化的信头(２)采用了异步时分复用方式（3）采用了面向连接的工作方式1-4电路交换、分组交换的虚电路方式以及ATＭ交换都用面向连接的工作方式,它们有何异同?答:相同:(1)都有连接建立、信息传递、连接拆除三个阶段。
（2）发送信息顺序与接受信息顺序一致。
（3）信息传送的时延比无连接工作方式的时延小。
(4)对故障敏感。
不同:电路交换建立的物理连接;分组交换的虚电路方式建立的是逻辑连接；ATM交换建立的是逻辑连接(虚连接),分为虚通道连接和虚信道连接。

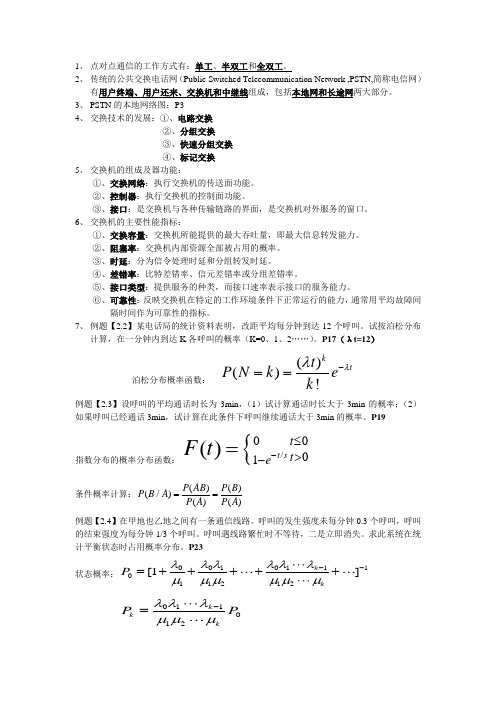

1、 点对点通信的工作方式有：单工、半双工和全双工。
2、 传统的公共交换电话网（Public Switched Telecommunication Network ,PSTN,简称电信网）有用户终端、用户还来、交换机和中继线组成，包括本地网和长途网两大部分。
3、 PSTN 的本地网络图：P34、 交换技术的发展：①、电路交换②、分组交换③、快速分组交换④、标记交换5、 交换机的组成及器功能：①、交换网络：执行交换机的传送面功能。
②、控制器：执行交换机的控制面功能。
③、接口：是交换机与各种传输链路的界面，是交换机对外服务的窗口。
6、 交换机的主要性能指标：①、交换容量：交换机所能提供的最大吞吐量，即最大信息转发能力。
②、阻塞率：交换机内部资源全部被占用的概率。
③、时延：分为信令处理时延和分组转发时延。
④、差错率：比特差错率、信元差错率或分组差错率。
⑤、接口类型：提供服务的种类，而接口速率表示接口的服务能力。
⑥、可靠性：反映交换机在特定的工作环境条件下正常运行的能力，通常用平均故障间隔时间作为可靠性的指标。
7、 例题【2.2】某电话局的统计资料表明，改距平均每分钟到达12个呼叫。
试按泊松分布计算，在一分钟内到达K 各呼叫的概率（K=0、1、2……）。
P17（λt=12）泊松分布概率函数： ()()!k t t P N k e k λλ-== 例题【2.3】设呼叫的平均通话时长为3min ，（1）试计算通话时长大于3min 的概率；（2）如果呼叫已经通话3min ，试计算在此条件下呼叫继续通话大于3min 的概率。
P19指数分布的概率分布函数：{/0001()t s t t e F t -≤>-= 条件概率计算：()()(/)()()P AB P B P B A P A P A == 例题【2.4】在甲地也乙地之间有一条通信线路。
呼叫的发生强度未每分钟0.3个呼叫，呼叫的结束强度为每分钟1/3个呼叫。
现代交换原理复习课件第一章：小结——电信交换概论1、在通信网中为什么要引入交换的概念？2、目前交换技术主要有那几种，分别属于那种传送模式？3、B-ISDN为什么采用ATM技术作为其传输、复用和交换的核心技术？4、电信交换系统的基本结构是怎样的？其主要技术有哪些？5、基本概念：面向连接方式、无连接方式同步时分交换、异步时分交换第二章：交换网络小结：描述交换单元连接特性的方法交换单元的外部特性描述的描述指标三种典型的交换单元的结构、特性及工作原理无阻塞网络的概念，构成无阻塞网络的方法TST、CLOS、BANYAN网络的结构及特性1、有一个T-S-T交换网络，有8条输入母线和8条输出目线，每条母线为一帧256个TS，其第一级T接线器为输入控制方式，S接线器为输出控制方式，第二级T接线器为输出控制方式，请画图表示该网络将HW6TS8交换到HW2TS23的过程（内部选定的空闲时隙为TS15 ），并标出各级SM和CM的容量及相关单元内容，给出CP的时间。
2、构造16*16的交换单元：采用基本开关阵列时，需要多少个开关？采用K=4的绳路开关阵列时，需要多少个开关？采用可重排无阻塞网络时，需多少个2*2交叉单元？采用BANYAN网络时，需多少个2*2交叉单元？采用共享存贮器结构时，至少需多少个存储单元。
3、构造256*256的三级严格无阻塞CLOS网络。
要求：入口级选择8入线的交换单元，出口级选择8出线的交换单元。
画出该网络连接示意图（标出各级交换单元的个数，入出线）。
第三章：电话通信的基本原理电话交换技术的发展程控数字交换机的系统结构接口电路交换网络-话路建立控制系统程控交换软件系统呼叫处理的基本原理交换技术基础电话通信网第四章：信令系统随路信令和公共信道信令各有什么特点？中国No.1信令的结构是怎样的？No.7信令的协议栈是怎样的？中国No.7信令网的结构是怎样的？第六章：IP 交换：随路信令和公共信道信令各有什么特点？中国No.1信令的结构是怎样的？No.7信令的协议栈是怎样的？中国No.7信令网的结构是怎样的？第七章：ATM交换1 有一个N*Q的ATM交换结构，当发生出线竞争时，可采用FIFO的缓冲机制，试根据ATM交换原理，参照下图的信元流和翻译表，画出输出的信元流。
现代交换原理和技术期末复习1. 电信的定义：使用有线、无线电、光或其他电磁系统的通信。
1.1 通信技术是研究如何将信源产生的信息，通过传输介质，高效、安全、迅速、准确地传送到受信者的技术。
交换技术是通信技术的核心。
1.2 消息——终端——传输介质——消息2. 通信网是由：用户终端设备、交换设备、传输设备组成。
交换设备间的传输线路称为中继线路，用户终端设备至交换设备之间的传输线路成为用户线路。
3. 通信网的工作方式：面向连接（实连接和虚链接。
）和无连接。
4. 信息的传输模式：同步传输模式（STM ）和异步传输模式（ATM ）。
5. 通信网中的交换方式主要有：电路交换、报文交换、分组交换、帧中继和ATM 交换等。
6. 三网合一：电话通信网、有线电视网和计算机网络。
7. 比较电路交换、分组交换、和TAM 之间的异同。
答：电路交换面向连接、速率恒定、适合实时性业务；分组交换技术信息传递时延大，采用流量控制和差错控制技术，适合波动性较大的业务，但不适合高速数据交换；TAM 交换技术具有电路交换和分组交换技术的优点，适合现有和未来的所有信息传递业务。
（7、8任选一个考）8. 通信网中常用的交换技术有哪些？各有什么特点？1.1 电路交换、报文交换、分组交换、宽带交换技术（帧中继、ATM 交换）1.2 特点：9. 交换节点的组成：它是由交换网络（SN ）、通信接口、控制单元以及信令单交换技术优点 缺点 电路交换数据传输可靠、迅速、有序 线路利用率低、浪费严重，不合适计算机网络 报文交换 线路利用率高、故障影响小、可以实现多目的报文延迟时间长且不定对中间节点要求高、通信不可靠、失序，不适合计算机网络 分组交换降低每个节点所需的存储能力、提高了交换速度，时延较小，利用率高，用交互式通信 A TM 交换 进一步简化了功能，支持一切现有通信业务及未来业务、有可靠性能和指标元等部分组成。
10.通信接口的作用：按信号的性质分别将信令传送给控制单元，将消息传送给交换网络。
第一章1、通信的三要素：终端、传输、交换2、交换节点有哪些接续类型：本局、出局、入局、转接接续3、数字通信与模拟通信相比优点：抗干扰能力强，保密性好，设备易于集成化、便于使用计算机进行处理；缺点：信道频带宽4、分组交换中，交织传输方式及其特点：三种：比特交织、字节或字符交织和分组（信息块）交织。
比特交织的特点是时延最小，但是每一个用户数据比特都要加标记，传输效率低，一般不采用。
分组交织的传输效率最高，因为标记增加的相对较少。
但是它可能引起时延，且该时延随通信线路的数据传输速率提高而减少。
字节交织的性能（时延和传输速率）介于比特交织和分组交织之间。
计算机与数据终端常以字符交织。
通常中高速线路采用分组交织，低速采用字节交织。
5、虚电路方式：就是在用户数据传送前先要通过发送呼叫请求分组建立端到端之间的虚电路。
6、数据报方式：不需要预先建立连接，而是按每个分组头中的目的地址对各分组独立进行选路。
7、电话交换技术经历阶段：机电式、模拟程控、数字程控、POTS交换节点的发展。
8、7号信令的功能结构分那几级，各级功能？中国七号信令是根据原CCITT No.7信令结合我国电信网实际而定制的，是支持现有网络中话音呼叫和非话音呼叫有关的信令的共路信令系统。
第一级：MTP1规定了信令传输通路的物理、电气和功能的特性，用于信令间的双向传递。
第二级：MTP2也是为窄带应用规定的，它定义了两个之间连接的信令点之间的信令数据链路上传递信令数据消息的功能和程序。
第三级：MTP3是在一二级出现故障时，负责将信令消息从一个信令点可靠的传送到另一个信令点，并且要求在窄带和宽带的环境时是相同的。
第四级是用户部分。
它由各种不同的用户组成，每个用户部分定义了和某一用户有关的信令功能和过程。
第二章1、在读出控制方式下，T接线器中的SM 的写入及读出原理？是顺序写入控制读出的，它的SM的写入是在定时脉冲控制下顺序写入的，其读出是受CM的控制读出的。
现代交换技术与通信网复习要点一、交换技术基础知识：1.交换技术的定义和分类：电路交换、报文交换和分组交换。
2.交换网络的基本组成和功能：交换节点、传输介质、控制信令等。
3.交换方式和交换技术的发展历程：模拟交换、数字交换、IP交换等。
二、分组交换技术：1.分组交换的基本原理和特点：分组的组成、传输和交换过程。
2.分组交换的网络结构：存储转发交换和直通交换。
3.路由算法和路由器：距离向量算法、链路状态算法和自治系统间的路由选择等。
4.虚电路和无连接的网络服务：基于虚电路的X.25网络和基于无连接的IP网络。
三、宽带交换技术：1.宽带ATM交换技术：异步传输模式的基本概念、ATM分组结构和ATM交换网络的体系结构等。
2.MPLS交换技术：多协议标记交换的基本原理、标记的作用和MPLS 交换的过程等。
3.波分复用交换技术：波分复用的原理和优点、光交叉连接技术和光开关技术等。
四、包交换网络：1.以太网技术：以太网的发展历程、以太网的帧结构和MAC地址等。
2.无线局域网技术：IEEE802.11标准、无线局域网的组网方式和安全性等。
3.虚拟专用网技术：虚拟专用网的构成和特点、虚拟专用网的实现和应用等。
五、通信网的安全与管理：1.通信网络的安全需求和威胁分析：通信网络的攻击手段、网络安全的目标和原则等。
2.通信网络的安全技术：防火墙、入侵检测与防范、访问控制等。
3.通信网络的管理技术：网络监控与故障诊断、性能管理和配置管理等。
总结起来，复习现代交换技术与通信网络的要点包括交换技术基础知识、分组交换技术、宽带交换技术、包交换网络以及通信网的安全与管理等方面内容。
《现代电信交换》复习资料1.3 P4的C0和CL的主要区别（3点）1.6电路交换：P17；报文交换：P18；分组交换：P19；帧中高速继：是以分组交换技术为基础的高速分组交换技术，对X.25通信协议进行了简化和改进，将逐段的差错控制和流量控制处理移到网外端系统中实现；ATM：P19；传统路由器：功能主要通过软件实现，软件处理速度越来越慢，拥挤成为突出问题；高速路由器采用多层交换技术，采用2种独立方法解决传统路由器的瓶颈问题：P21。
1.7 电路交换适合于电话交换、文件传送、高速传真业务使用，但它不适合突发业务和对差错敏感的数据业务使用。
多速率电路交换适用于N—ISDN。
报文交换适用于公共电报及电子信箱业务。
传统的分组交换主要应用于数据通信，很难应用于实时多媒体业务。
帧中继适用于处理突发性信息和可变长度帧的信息，特别适用于计算机网络互连。
ATM 支持语音、数据、图象等各种低速和高速业务，是一种与业务无关的全新交换方式。
路由器可以进行不同类型网络协议的转换，实现异种网络互连。
高速路由器增强网络的可扩展性。
2.3主要应用有：（1）基本应用：包括数字电话通信网、基于电路交换方式的数据网、窄带综合业务数字网N—ISDN；（2）扩展应用：智能网应用、网络的操作、维护与管理、陆地移动通信网、N—ISDN补充业务等。
基本应用只使用7号信令系统的4级功能结构。
而扩展应用则是在4级的基础上增了SCCP、TC和TC—用户部分，扩展成7层结构。
2.5有FISU、MSU、LSSU三种类型。
FISU是当链路上没有MSU或LSSU发送时才发送的，用以维持信令链路的正常工作；LSSU用于在一条信令链路的两端的信令点之间传递通信信息；MSU传递与呼叫建立、监视、释放、数据库查询、响应、信令网维护、测试、管理相关的信令。
2.11 1）HSTP采用AB平面连接法，2）LSTP分别连至本信令区的2个HSTP，3）SP连至2个STP，4）二信令点间的话路群足够大时，采用直联方式，5）每个Link SET至少2条link。
3.7、通过PCM信道进行通信 1）利用时隙16进行通信，2）通过数字交换网络的PCM信道直接传送。
2、采用计算机网常用的通信结构：1）多总线结构①共享存储器方式②通过共享输入/出接口进行通信 2）环形结构3.10CM是控制信息交换的转发表，由处理机构造，控制信息写入控制存储器，只要没有新的信息写入，控制存储器的内容就不变；每一帧重复读写过程，输入第5时隙的信息，在每一帧都被交换到第20输出时隙中去。
3.11 入线配置控制存储器是控制接续的转发表；控制存储器的容量等于每条复用线上的时隙数，而每个单元的位数决定了选择输出线的地址码位数；在入线配置时，在CM的第一单元第15个存储单元中写入5，在CM的第二单元的第30存储单元中写入7；在出线配置时，在CM的第5单元的15存储单元中写入1，在CM的第7单元的30存储单元中写入2。
3.134.1:区别是：统计时分复用在给定用户分配资源时采用动态分配，只有在用户有数据传递时才给它分配资源，因此线路的利用率较高。
而同步时分复用是固定分配，统计时分复用更适合于数据通信，因为：数据通信有突发性的特点。
并对可靠性要求高，而不象电话通信对实时性要求高，所以统计时分复用更适合于数据通信，提高了资源的利用率。
4.5 SVC是指在每次呼叫时用户通过发送呼叫请求分组来临时建立虚电路的方式；PVC：如果应用户预约，由网络运营者为之建立固定的虚电路，就不需要在呼叫时再临时建立虚电路，而可以直接进入数据传送阶段，这称为PVC。
4.8交换机的作用为：呼叫建立方面：在虚电路方式下，分组交换机要按用户的要求进行路由选择，在源点和终点的用户设备之间建立起一条虚电路，同时交换机内要建转发表；数据报方式：对每个分组都进行路由的选择，不需要转发表；数据传输：虚电路方式，当出端口有相应的带宽时，按转发表转发分组；数据报方式，对每一分组要重新进行路由选择，一旦选好路由，该分组直接进行转发。
5.2 因为：1、ATM采用固定长度的短分组，所以处理时间短，响应快，便于用硬件实现，适合实时业务和高速应用；这点类似于电路交换。
2、ATM按信元进行统计复用，按需分配带宽；这点类似于分组交换。
3、ATM采用分组交换中的虚电路形式，同时在呼叫建立时向网络提出传输所用的资源；取消了逐段链路的差错控制和流量控制；使头部简单；这几点克服了分组交换和电路交换各自的缺点。
即：CS 固定带宽5.7虚信道VC表示单向传送ATM信元的逻辑路径，用VCI进行标识，表明传送该信元的虚信道；虚通道VP表示属于一组VC子层ATM信元的路径，由VPI进行标识，表明传送该信元的虚通道；二者相比，VC相当于支流，对VC的管理粒度比较细，一般用于网络的接入，VP相当于干流，将多个VC汇聚起来形成一个VP，对VP的管理粒度比较粗，一般用于骨干网。
5.9在ATM参考模型中：用户平面提供用户信息流的传送，用时也具有一定的控制功能；控制平面完成呼叫控制和连接控制功能，利用信令进行呼叫和连接的建立、监视和释放；管理平面包括层管理和面管理，层管理完成与各协议层实体的资源和参数相关的管理功能，同时还处理与各层相关的OAM信息流，面管理完成与整个系统相关的管理功能，并对所有平面起协调作用。
6.1 因为广播型网络以广播分组实现计算机间的通信，它不需要网络提供路由选择和中间交换等功能，所以不需要网络层。
6.2 改进的共享介质的多址接入技术为：每个站点采用边发送边监听的技术，具体为：1）监听介质是否空闲，若空闲就传输，否则转第2步，2）一直监听到信道空闲，然后马上传输，3）在传输的过程中，同时继续监听，若发现冲突，则发出一个短小的干扰信号，进行冲突强化，以使所有站点都知道发生了冲突并停止传输，4）发送完干扰信号，等待一段随机的时间后，再重新传输（从第一步开始）。
6.4 网桥是双端口的，而第二层交换机是多端口的；网桥只支持相同类型局域网的互连，而第二层交换机支持异构局域网之间的互连，且处理效率高；网桥和第二层交换机工作于OSI/RM的第2层，路由器工作于OSI/RM的第三层；通过路由器互连的局域网被分割成不同的IP子网，每一个IP子网是一个独立的广播域。
7.1 路由器的工作原理：路由器工作在OSI的下三层。
完成不同网络之间的数据存储和转发；路由器从端口接收到IP分组，分析分组信息，提取目的IP地址，以目的IP地址为索引，在路由表中使用最长匹配原则进行查找，得出目的网络，并进行相应地转发。
特点：1）寻找去往目的网络的最佳路径 2）转发分组。
7.3 基于IP的Internet提供一种尽力而为的服务，对每一个经过路由器的分组都要经过一系列的操作，所以发现一数据有错，为了不影响路由器的工作，提高效率，而采用丢弃的方法。
7.8 重叠模式的优点是：与标准的ATM网络及业务兼容，缺点是IP的传输效率低，地址解析服务器太易成为网络瓶颈，不能充分发挥ATM在QOS方面的优势，因而不适宜用来构造大型骨干网。
集成模式的优点是：综合了第三层路由的灵活性和第2层交换的高效性，IP分组的传输效率高，可以充分发挥ATM 面向连接的全部优点，缺点是协议较为复杂，与标准ATM技术不兼容。
从技术特点上看，集成模型更象多层交换技术。
7.188.1 引入IN的目的是要改变业务提供者对交换网络具有强烈的依赖性这一局面；IN的提出环境为：电信市场应该从垄断走向开放，必须对原来的电信业务的生成及提供方式进行变革；IN实现的思想是：把交换机的交换接续功能与业务控制功能分开。
8.2 软交换的提出环境是：我们要实现异构网络的无缝连接和更广泛的业务和应用，因传统IN仍然是按照不同业务网独立设置的，并未考虑不同运营商，不同类型网络，不同类型业务统一接入处理和互连互通。
而软交换作为一个开放的功能实体，采用标准的开放协议与外部实现通信。
设立独立的MGC（媒体网关控制器），所以控制功能，包括呼叫控制、连接控制、接入控制和资源控制等功能由MGC来完成，MGC即为软交换设备。
第一章绪论1. 1 交换与通信网1.1.1交换机的引入P1 通信的目的是实现信息的传递。
如图1.2所示,这样的一种连接方式称为全互连式。
当N较大时，无法实用化1.1.2 通信网P2 每一台通信终端通过一条专门的用户环线（简称用户线）与交换机中的用户接口连接。
网中直接连接电话机或终端的交换机称为本地交换机。
仅与各交换机连接的交换机称为汇接交换机。
当通信距离很远，通信网覆盖多个省市乃至全国范围时，汇接交换机常称为长途交换机。
P3 当PBX具有自动交换能力时，又称为PABX（Private Automatic Branch Exchange）。
交换机它就像公路中的立交桥1.1.3 面向连接网络和无连接网络P3 这两种工作方式可以比作铁路和公路,铁路是面向连接的．铁路:一路畅通,保证运输质量．公路：在每个岔路口都要进行选路．此后每个数据块都经过这个连接来传送，不再需要选择路由．数据传送结束后，由任意一端用一个＂清除请求＂消息来终止这一连接．面向连接网络建立的连接有两种：实连接和虚连接．P4 无论是否有用户信息传递,这条专用连接始终存在,且在每一段占用恒定的电路资源,那么这个连接就叫实连接;如果电路的分配是随机的,用户有信息传送时才占用电路资源,无信息传送就不占用电路资源叫虚连接.显然,实连接的电路资源利用率低.在以后通往C站路由的各节点上,都作类似的处理.每个路由虽都有同样的目的地址,但并不遵循同一路由.(1)而无连接网络绎不绝不为用户的通信过程建立和拆除连接.(2)面向连接网络中的节点为生一个呼叫选路.无连接网络中的节点为每一个传送的信息选路.(3)用户信息较长时,用面向连接,反之,无连接.1.1.4网络分层模型P4 为了保证各网络与设备有良好的互通性,降低设计的复杂度,人们引入了分层参考模型P5 物理层协议主要规定了计算机或终端与通信设备之间的接口标准.物理层传送的基本单位是比特,又称位.将网络层送下来的信息(分组)组成帧传送,每一帧包括一定数量的数据和一些必要的控制信息.P6 这样,链路层就把一条有可能出错的实际物理链路转变成让网络层向下看起来好像是一条不出差错的链路数据链路层传输的基本单位是帧.3)网络层网络层将从高层传送下来的数据打包,再进行必要的路由选择,差错控制,流量控制以及顺序检测等处理.网络层的主要任务是路由选择,数据包的分段和重组以及拥塞控制等.网络层所传送的信息的基本单位叫做分组或者包.4)运输层运输层为会话层提供了一个可靠的端到端的服务.运输层的主要功能是建立,拆除和管理端系统和会话连接.这种连接是会话实体之间的一种逻辑信道.运输层传送的信息的基本单位是分段报文.5)会话层会话层又称会晤层,其任务就是提供一种有效的方法,以组织和协商两个表示层进程之间的会话,并管理它们之间的数据交换.会话是指两个用户(表示层进程)之间的连接.P7 会话层传送的信息的基本单位也叫报文,但它与运输层的报文有本质的不同.6)表示层表示层对信息格式和编码起转换作用.表示层传送的信息也是以报文为单位的.7)应用层应用层传送的是用户数据报文.OSI定义了请求.指示,响应,证实四种类型的原语.如果发方提出请求,收方给以确认,这类服务称为有证实的服务,它可以保证信息的可靠传送;如果对服务结果不确认,则称为非证实的服务,这类服务不能保证信息的可靠传送.第N层加上一些必要的控制信息H(Header)后,就构成第N层的协议数据单元N-PDU,H字段帮助对等层实体执行相应的对等层协议.1.1.5 信息在网络中的传送方式P8同步时分复将时间划分为基本时间单位,一帧时长是固定的(常见的为125us).具有周期出现的特点.一个子信道传递一路信息.STM必须按信息最大束率分配信道资源,这一点对恒定比特率业务没有影响,但对可变比特率业务会有影响,它会降低信道利用率.2.把需要传送的信息分成很多小段,称为分组.一个信道中的信息与它在时间轴上的位置(即时隙)没有必然联系.对异步时分复用信号的交换实际上就是按照每个分组信息前的路由标志,将其分发到出线.P9异步时分复用的优点是能够统计地.动态地占用信道资源.在相等的信道资源前提下,ATM比STM接纳的连接数更多.1.2交换原理1交换节点的功能结构P9 通信网由终端,交换机和传输系统组成.网络中的复杂控制只能由交换机来完成,因此,交换机的性能决定了网络的性能.但实现交换的基本成分均包含路由表,转发表(可选),交换模块(分为定分型,共享存储型和总线型等)和相关控制信令(路由信息交换信令,转发表的建立控制信令,局间端到端的连接建立信令等).P10复杂的网络结构是这几种基本结构的组合.交换机要正确完成指定的交换功能,基本的前提是网络中的每一个交换节点都必须拥有当前网络的拓扑结构信息. 我们将交换节点中存储的到网络中每一个目的地的路由信息的数据结构称为”路由表”,交换节点依靠它进行寻址选路. 路由表可以静态设置,路由表也可以动态创建。
