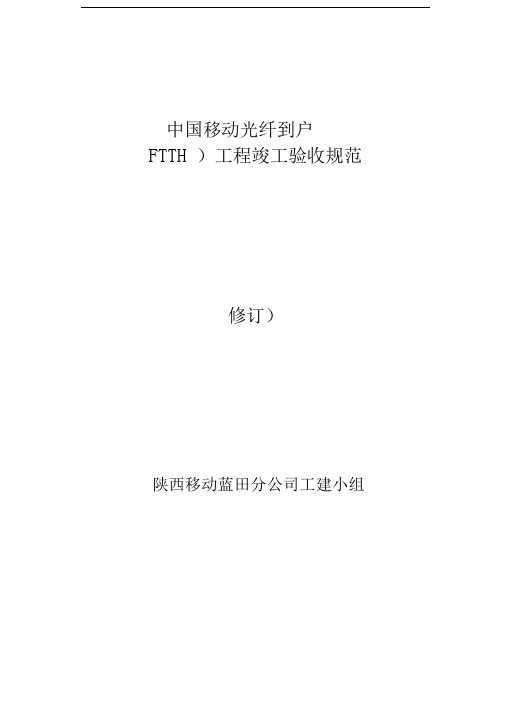

中国移动光纤到户（FTTH）工程竣工验收规范（修订）陕西移动蓝田分公司工建小组一、验收的基本要求1.1工程初验的要求1.业务放装能力验收，即刚性验收部分，包括分光器业务贯穿测试验收、设备覆盖地址现场验收和传输性能测试验收。
通过验收后，维护部门方可进行地址信息转制和系统导入，满足前端业务放装需求。
发现不符合本规范和工程设计要求的项目，应查明原因，分清责任，由责任单位限期整改，整改期限为一个工作日。
2.现场施工工艺验收，包括图纸和现场实物的一致性核对验收，发现不符合本规范和工程设计要求的项目，由责任单位限期整改，整改期限为二个工作日。
3.资源系统验收主要包括系统录入数据和图纸的核对验收，发现不符合本规范和工程设计要求的项目，由责任单位限期整改，整改期限为二个工作日。
4.施工单位保障PON网络链路的贯通性；1、光缆全程衰耗=主干损耗+园区损耗+入户损耗，2、根据不同施工情况严格按照要求控制损耗，5.施工单位在验收前应自检；1.2.工程初验的人员组成工程初验由建设单位组织，相关维护部门、监理、施工单位参加。
二、初验2.1.业务放装能力验收2.1.1.分光器业务贯穿测试2.测试前应具备的条件1)工程环节①分光器已按照工程设计、施工相关规范完成建设②分光器至OLTPON口的上行光路已完成跳纤；③已在分光器正面显著位置处张贴分光器编码标签；④分光器末梢的光路衰耗值应在-25dbm以内；2.1.2.设备覆盖地址按规范录入系统设备覆盖地址2.1.3.传输性能测试1.根据不同接入场景计算出额定光衰值，实测数值应小于或等于额定值。
测试时将光分路器从光线路中断开，分段对光缆中的光纤逐根进行测试。
测试内容应包括1310nm、1550nm波长的光衰减和每段光链路的长度，并记录测试数据。
测试时应注意方向性，即上行方向采用1310nm测试，下行方向采用1550nm进行测试。
当入户光缆用户侧未成端时，必须采用红光源对入户光缆段进行通光测试，以保证两端纤芯一一对应和畅通。
中国移动光纤到户FTTH ）工程竣工验收规范修订）陕西移动蓝田分公司工建小组、验收的基本要求1.1 工程初验的要求1. 业务放装能力验收，即刚性验收部分，包括分光器业务贯穿测试验收、设备覆盖地址现场验收和传输性能测试验收。
通过验收后，维护部门方可进行地址信息转制和系统导入，满足前端业务放装需求。
发现不符合本规范和工程设计要求的项目，应查明原因，分清责任，由责任单位限期整改，整改期限为一个工作日。
2. 现场施工工艺验收，包括图纸和现场实物的一致性核对验收，发现不符合本规范和工程设计要求的项目，由责任单位限期整改，整改期限为二个工作日。
3. 资源系统验收主要包括系统录入数据和图纸的核对验收，发现不符合本规范和工程设计要求的项目，由责任单位限期整改，整改期限为二个工作日。
4. 施工单位保障PON网络链路的贯通性；1、光缆全程衰耗=主干损耗+园区损耗+入户损耗，2、根据不同施工情况严格按照要求控制损耗，5. 施工单位在验收前应自检；1.2. 工程初验的人员组成工程初验由建设单位组织，相关维护部门、监理、施工单位参加。
二、初验2.1. 业务放装能力验收2.1.1. 分光器业务贯穿测试2. 测试前应具备的条件1) 工程环节①分光器已按照工程设计、施工相关规范完成建设②分光器至OLT PON口的上行光路已完成跳纤；③已在分光器正面显著位置处张贴分光器编码标签；④分光器末梢的光路衰耗值应在-25dbm以内；减2.1.2. 设备覆盖地址按规范录入系统设备覆盖地址2.1.3. 传输性能测试1. 根据不同接入场景计算出额定光衰值，实测数值应小于或等于额定值。
测试时将光分路器从光线路中断开，分段对光缆中的光纤逐根进行测试。
测试内容应包括1310 nm、1550nm波长的光衰减和每段光链路的长度，并记录测试数据。
测试时应注意方向性，即上行方向采用1310 nm 测试，下行方向采用1550nm 进行测试。
当入户光缆用户侧未成端时，必须采用红光源对入户光缆段进行通光测试，以保证两端纤芯一一对应和畅通。
为了确保 FTTH 工程项目施工的质量,快速满足市场业务需求,进一步明确公司 FTTH 工程 ODN 网络质量验收标准,实现FTTH 工程ODN 网络验收的规范化,根据集团公司相关验收规范和公司相关管理办法,特制定本验收规范及标准;一、FTTH 接入光缆施工验收标准内容包括：FTTH 小区从城域网光交接箱接入网点——小区光交接箱——单元楼道分光器接入布放的光缆;一光缆布放规范性验收管道光缆布放的路由必须符合设计要求,A、B 端布放正确局方为 A 端、用户为 B 端,管道子管的使用必须前后一致,在光交接箱处的人孔内预留 3 米,每 500 米光缆的人孔内预留5米,光缆接头的两端各预留 6 米,预留的光缆盘直径大于 40cm的圈在 4 个相互垂直的点用膨胀螺栓螺栓直径≧8mm固定在人孔井壁上,每个人孔内的光缆必须在电缆托架上进行捆绑固定;验收要求：施工单位和监理公司 100%验收;二光缆成端验收1、光缆加强芯必须牢固固定在光交接箱、光分纤箱等的固定件螺栓上,加强芯出螺栓并打弯；在光缆护套开剥处用自粘胶带封口,在光缆上缠 1cm,光缆开口外缠 2cm,正反各紧缠 1 圈；在距封口处 3cm 粘贴光缆标签;2、光纤走线必须绑扎在箱体的固定架上且美观、安全,光纤松套管必须在接续盘纤盒的固定件上绑扎且留出 2cm-3cm,光纤在盘纤盒内预留80cm 和尾纤进行热熔接续,热熔套管须按顺序固定;3、尾纤采用 FC/SC 接头按光缆纤芯顺序插入法兰盘,走线、固定整齐、美观;4、光缆的服务地址、纤芯号须清楚地标识在法兰盘的标识牌上;验收要求：100%检验;三光缆标签、标识的验收光缆的标签、标识必须符合资源管理规定,工程施工中须向资源管理中心申请光缆编码,同一条光缆两端的标识、人孔内光缆标识牌上的标识等必须编码一致,人孔内光缆标识牌须牢固悬挂在光缆的中间;验收要求：管道人孔内抽查 30%,终端 100%检验;四光纤传输性能测试长度在 1km 以下的接入光缆,只测试光纤的平均衰耗,测试仪表为稳定光源和光功率计或光万用表,测试波长为1550nm,衰耗值≤km；长度大于 1km 的接入光缆,除测试光纤平均衰耗外,还要测试波长为 1550nm 窗口的 OTDR 曲线,要求波形符合规范,接头的接续损耗正反两个方向的平均值≤;验收要求：施工测试 100%,验收测试抽查 20%;光纤衰耗测试详见附件 1-1：接入光缆工程施工光纤衰耗测试记录表；附件 1-2：接入光缆工程验收光纤衰耗测试记录表;二、 FTTH 分光器安装验收标准内容包括：光分路器箱光分纤箱、分光器的安装,接入光缆引入光缆、蝶形光缆成端制作与安装;验收要求：按工程项目使用的数量抽查 30%;一光分路器箱光分纤箱必须用直径 6mm-8mm 的膨胀螺栓在 4 个点位牢固固定,要求水平和垂直误差≤5%；分光器模块必须按设计要求固定在安装位置,分光器模块安装位置先里后外、先上后下,分光器输入端口在上,分路端口在下；每个分光器模块都必须按资源管理要求编码；箱和分光器标签标识清楚,符合资源编码管理要求;二分路器箱的编码一律喷印在距箱子上边沿 10cm、水平在中间的位置,字体大小为；分光器及端口的编码在箱门内标签记录表上填写,要求字迹工整、无涂改；分光器模块上方用标签打印纸标识分光器名;三入户蝶形光缆按单元楼道的门牌号从 101、102、201、202…等顺序在蝶形光缆固定槽上固定,固定顺序从左到右,从里到外;四引入光缆成端按光交接箱光缆成端要求施工；蝶形光缆采用在工厂预端接的蝶形光缆成端；蝶形光缆在箱内盘留 1 圈,并固定在走线环里,预留长度视箱体留有一定的富余量,能方便装维取出和还原；五蝶形光缆的标识用标签打印纸打印,标识楼号、单元号、门牌号,粘贴在距成端尾部的位置;六主光缆与分光器、分光器与皮线光缆采用活接头连接的方式进行物理连接,不能以直熔的方式代替;三、蝶形皮线光缆的布放及测试验收标准验收要求：工程和监理100%检验,工程验收抽查30%;1、蝶形皮线光缆的布防必须符合设计要求,A、B 端布放正确A 端在分光器、B 端在用户；蝶形皮线光缆用户端预留60cm～70cm 的长度,并按要求盘缆捆绑在一起；蝶形皮线光缆在转弯角位的铺设需要安装保护套管；进入分光器的蝶形皮线光缆按楼层分开捆扎；布缆要求“三线分离” ,如有特殊情况,按实际情况处理；蝶形皮线光缆弯曲半径须大于15cm；蝶形皮线光缆水平原则上长度不能超过 200 米,上下垂直高度不超过5 层包括 5 层楼房;2、蝶形皮线光缆和面板布放安装须明确标识放置位置和危险警告的提示;3、蝶形皮线光缆标签材质要求不易脱落、不易损坏、不退色,填写规范；标签要求标识清楚楼号、单元号、门牌号,光缆已成端的贴标准标签标签打印纸打印的标签,粘贴在距成端尾部的位置,用户端没有成端的贴工程标签,两端标签编码要求一致,并与图纸、资料相符;4、蝶形皮线光缆入户终端面板要求安装在客厅电视机或书房电脑处,旁边需要有 220V 电源插座;5、皮线光缆测试要求：1在分光器和用户端都已成端的皮线光缆,必须用稳定光源和光功率计光万用表进行 100%光纤传输衰耗的测试,测试波长 1550nm,要求衰耗值≤1dB;2在用户端没有成端的皮线光缆,必须用红光笔进行100%光纤通断的对光测试,要求通光性能好,没有断纤;施工单位对没有成端的皮线光缆施工的保质期延长至 2 年,保质期内,装维时若发现皮线光缆不通,由原施工单位负责及时无偿维修;验收要求：施工和验收均 100%测试皮线光缆光纤衰耗测试详见附件 2-1：皮线光缆工程施工光纤衰耗测试记录表；附件 2-2：皮线光缆工程验收光纤衰耗测试记录表;四、ODN 网络测试一ODN 网络不含皮线光缆段全程衰耗测试测试要求：每个 PON 系统在每个二级分光器输出端口施工测试至少 2 个端口、验收抽测 1 个端口1、使用仪表：稳定光源、光功率计光万用表2、测试配置连接图3、测试步骤及标准：1不连接 PON 口,从 OLT 到二级分光器全程光路打通,利用光源和光功率计测试;首先将光源连接光功率计校“0”,然后在 OLT-PON 口连接处的 ODF 相关端子 a 处连接稳定光源光万用表,波长选择 1490nm,记录发光功率值,在二级分光器的输出端口b 处连接光功率计,波长选择 1490nm,记录光功率值,a 点光功率-b 点光功率即为 ODN 网络不含皮线光缆段的衰耗,测试的衰耗值应≤26dB; 2连接 PON 口,利用 PON 口发出的光功率作为光源进行测试;在OLT-PON 口连接处的 ODF 相关端子 a 处连接光功率计,波长选择1490nm,记录发光功率值,在二级分光器的输出端口 b 处连接光功率计,波长选择 1490nm,记录光功率值,a 点光功率-b 点光功率即为 ODN 网络不含皮线光缆段的衰耗,测试的衰耗值应≤26dB;以上测试根据情况任选一种;测试记录表详见附件 3-1：ODN 网络工程施工全程衰耗测试记录表不含皮线光缆段；附件 3-2：ODN 网络工程验收全程衰耗测试记录表不含皮线光缆段;二ODN 网络全程光功率测试本测试标准针对 EPON PX20+光模块、GPON ClassB+光模块;测试要求：每个 PON 系统在每个二级分光器输出端口施工测试至少 2 个端口,验收抽测 1 个端口；如果皮线光缆在用户端已成端,连接 1 个用户皮线光缆在用户端直接测试;1、使用仪表：光功率计光万用表2、测试步骤及标准：PON 网络全程打通并将使用的光纤连接到 PON 口,在二级分光器输出端口连接光功率计,波长选择1490nm,测试不含皮线光缆的接收光功率须≥－23dB ；如果皮线光缆在用户端已成端,直接在用户端连接光功率计,测试的全程光功率须≥－24dB ,确保 ONU 接收光功率在接收灵敏度值范围内;测试记录表详见附件 4-1：ODN 网络工程施工全程光功率测试记录表；附件 4-2：ODN 网络工程验收全程光功率测试记录表;三光分路器插入损耗测试验收要求：按小区使用同厂家光分路器数量的 10%进行验收测试;1、使用仪表：稳定光源、光功率计光万用表2、测试配置连接图：3、测试步骤：在 OBD 放置处测试“0”点光功率,即 OBD 的下行输入光功率,然后测量第一分路输出端口“1”点的光功率,“0”点光功率与“1”点光功率的差值就是第一分路的插入损耗；分别测量第2,3,……,32 分路输出端口的光功率,它们与“0”点光功率的差值就是相应分路的插入损耗;4、插入损耗指标要求：四光分路器的插入损耗均匀一致性验收要求：按小区使用同厂家光分路器数量的 10%进行验收测试;1、使用仪表：光功率计2、测试配置：3、测试步骤：在 OBD 放置处测试“0”点光功率,即 OBD 的下行输入光功率；测量第一分路输出端口“1”点的光功率；“0”点光功率与“1”点光功率的差值就是第一分路的插入损耗；分别测量第 2,3,……,32 分路输出端口的光功率,它们与“0”点光功率的差值就是相应分路的插入损耗；在测出所有支路的插入损耗后,计算最大损耗与最小损耗的差,即为分路器的均匀一致性;4、插入损耗均匀性指标要求：五光分路器对应 PON 口准确性验收验收测试要求：每个 PON 系统必须测试;1、测试仪表：光功率计2、测试配置：3、测试方法：检查光功率计收光是否正常;在 OLT 侧,施工部门将设备 pon 口尾纤拔出或者从网管上闭塞对应PON 口；检查光功率计是否收光正常;六PON 网络业务验收测试1、验收测试要求：每个 PON 系统在验收时必须测试开通 1个终端e8-c 的语音和宽带业务；每个小区按 ODN 网络组网采用分光比的不同,进行用户宽带能力的测评,要求并发比按50%计算时,用户带宽必须达到40MB/S 以上;2、测试终端配备:各本地网配备 2-4 个验收用的终端,每个县局配备 2个验收用的终端；分公司网运部根据终端数据及业务配置要求,申请测试号码和宽带账号,并准备好 IP地址、VLAN、MAC 等数据,在工程验收时负责终端业务的开通;3、测试方法:将 PON 网络从 OLT 的 PON 口到用户端的二级分光器输出端口全程打通,测试光功率正常后直接连接终端e8-c,测试语音和宽带业务是否正常,正常后此 PON 系统通过验收;4、每项工程的每个 PON 网络业务验收测试和用户宽带能力测评必须做好验收记录备查;附件: 1-1、接入光缆工程施工光纤衰耗测试记录表1-2、接入光缆工程验收光纤衰耗测试记录表2-1、皮线光缆工程施工光纤衰耗测试记录表2-2、皮线光缆工程验收光纤衰耗测试记录表3-1、ODN 网络工程施工全程衰耗测试记录表不含皮线光缆段3-2、ODN 网络工程验收全程衰耗测试记录表不含皮线光缆段4-1、ODN 网络工程施工全程光功率测试记录表4-2、ODN 网络工程验收全程光功率测试记录表附件 1-1：接入光缆工程施工光纤衰耗测试记录表光缆名称：光纤型号：光纤芯数：光纤长度：测试波长：1550nm 光缆厂家：测试仪表：测试日期：施工单位测试人：监理单位签字：建设单位签字：附件 1-2：接入光缆工程施工光纤衰耗测试记录表光缆名称：光纤型号：光纤芯数：光纤长度：测试波长：1550nm 光缆厂家：测试仪表：测试日期：施工单位测试人：监理单位签字：建设单位签字：维护单位签字：代维单位签字：附件 2-1：皮线光缆工程施工光纤衰耗测试记录表皮线光缆名称：小区楼单元光缆厂家：光纤型号：用户端成端：□是□否测试波长：1310nm测试仪表：测试日期：施工单位测试人：监理单位签字; 建设单位签字：备注：皮线光缆有1端没有成端的,只用红光笔测试通光性能,结果填通过或不通附件 2-2：皮线光缆工程施工光纤衰耗测试记录表皮线光缆名称：小区楼单元光缆厂家：光纤型号：用户端成端：□是□否测试波长：1310nm测试仪表：测试日期：施工单位测试人：监理单位签字：建设单位签字：维护单位签字：代维单位签字：备注：皮线光缆有1端没有成端的,只用红光笔测试通光性能,结果填通过或不通附件 3-1：ODN网络工程施工全程衰耗测试记录表不含皮线光缆段小区名称：工程项目名称：接入局：测试仪表：测试日期：施工单位测试人：监理单位签字：建设单位签字：备注：1、测试前必须保证从局端到二级分光器之间的光路全程打通；2、尽可能连接PON口测试,保证测试后从OLT到二级分光器全程光路已通；3、每个 PON 系统在每个二级分光器输出端口施工测试至少 2 个端口、验收抽测1 个端口;附件 3-2：ODN网络工程施工全程衰耗测试记录表不含皮线光缆段小区名称：工程项目名称：接入局：测试仪表：测试日期：施工单位测试人：监理单位签字：建设单位签字：维护单位签字：代维单位签字：备注：1、测试前必须保证从局端到二级分光器之间的光路全程打通；2、尽可能连接PON口测试,保证测试后从OLT到二级分光器全程光路已通；3、每个 PON 系统在每个二级分光器输出端口施工测试至少 2 个端口、验收抽测1 个端口;附件 4-1：ODN网络工程施工全程光功率测试记录表小区名称：工程项目名称：接入局：测试仪表：测试日期：施工单位测试人：监理单位签字：建设单位签字：备注：1、测试前必须保证从局端到二级分光器之间的光路全程打通；2、连接PON口测试,保证测试后从OLT到二级分光器全程光路已通；3、每个 PON 系统在每个二级分光器输出端口施工测试至少 2 个端口、验收抽测1 个端口;4、预期结果：ODN网络全程光功率不含皮线光缆段≥－23dB,ODN网络全程光功率含皮线光缆段≥－24dB附件 4-2：ODN网络工程施工全程光功率测试记录表小区名称：工程项目名称：接入局：测试仪表：测试日期：施工单位测试人：监理单位签字：建设单位签字：维护单位签字：代维单位签字：备注：1、测试前必须保证从局端到二级分光器之间的光路全程打通；2、连接PON口测试,保证测试后从OLT到二级分光器全程光路已通；3、每个 PON 系统在每个二级分光器输出端口施工测试至少 2 个端口、验收抽测1 个端口;4、预期结果：ODN网络全程光功率不含皮线光缆段≥－23dB,ODN网络全程光功率含皮线光缆段≥－24dB。
工程施工及验收规范1 机房环境及设备器材检验1.1 机房环境要求1.1.1 机房建筑应符合工程设计要求，机房墙壁及地面已充分干燥，门窗闭锁应安全可靠，相关建筑工程应已完工并验收合格。
1.1.2 机房建筑的防雷保护接地系统应已竣工并验收合格，接地电阻值符合工程设计的要求。
1.1.3 机房内竖直走线井、楼板孔洞、穿墙孔洞的数量和位置尺寸等应符合工程设计要求。
机房井道、楼板预留孔洞必须用防火材料封堵严实；预留洞孔应配有具备阻燃性的安全盖板。
已用的光缆走线孔洞，应用阻燃材料封堵。
1.1.4机房的净高值应不低于3.2m；机房预留搬运设备的通道宽度应符合工程设计要求，保证设备运输方便。
对于接入机房净高应能容纳设备机架及走线架高度，并能保证良好的走线。
1.1.5 机房预埋地排的规格、数量、位置及尺寸等应符合工程设计要求，并做相应标志。
1.1.6 当机房需要做地槽时，地槽的走向路由、规格应该符合工程设计要求，地槽盖板坚固严密，地槽内不得渗水。
1.2 设备器材检验1.2.1 开工前建设和施工单位的代表应对已送达施工现场的设备和主要器材的规格型号及数量共同进行清点和外观检查，并应符合下列要求：1. 主要设备应全部到齐，规格型号符合工程设计要求，无受潮和破损现象。
2. 主要材料的规格和型号应符合工程设计要求，其数量应能满足连续施工的需要。
3. 核实到货硬件设备和软件的型号、数量与设备清单是否一致，并确认设备清单与合同和设计中的设备清单是否一致，对于缺少的设备或材料，必须要求设备材料供应商予以补齐，检验后应提供完备的检验报告。
1.2.2 工程设计中不得使用不合格的设备和器材。
当器材型号不符合原工程设计要求而需做较大改变时，必须征得设计和建设单位的同意并办理设计变更手续。
1.2.3 当发现有受潮、受损或变形的设备和器材时应由建设和施工单位的代表共同进行鉴定，并做好记录，如果鉴定后不符合相关标准要求时，应通知供货单位及时解决。
武汉移动FTTH验收规范（试行）为适应全业务运营需要，加快建立家庭宽带业务运维管理体系，完善全业务验收规范，确保工程完工后的顺利交维，为市场发展做好支撑工作。
经运维部、客响中心、工程部、铁通武汉分公司研究、讨论，制定本规范。
一、验收的基本要求(一)工程验收阶段工程验收一般分为三个阶段即随工检查、验收、试运行。
根据工程需要可采用一次性验收。
1.随工检查主要是监理单位对机架安装、管道光缆布放、光缆接续盘纤等隐蔽部分进行施工现场的检查；2.验收包括业务放装能力和施工工艺的现场验收，以及资源系统数据录入准确性的系统验收；3.工程验收后可投入试运行，试运行期为三个月（明确试运行内容）；(二)提交工程验收的条件1.工程验收前，工程部必须要求施工单位、监理单位共同完成工程质量自验报告，并在验收现场向验收人员提交自验报告（详见附件5），作为现场验收的主要资料；2.工程验收前，工程部必须在综合业务支撑平台上向客响中心提交《小区宽带资料交维表格（FTTH）》（详见附件4）与主干光缆线路图纸（电子版），验收完成后30天内提交纸质版竣工文档；3.工程验收前，施工单位应完成资源系统数据录入和自检工作；(三)工程验收的要求1.业务放装能力验收，即刚性验收部分，包括分光器业务贯穿测试验收、传输性能测试验收和设备覆盖地址现场验收。
通过验收后，维护部门方可进行日常维护管理和系统导入，满足前端业务放装需求。
发现不符合本规范和工程设计要求的项目，应查明原因，分清责任，由责任单位限期整改，整改期限为三个工作日；2.现场施工工艺验收，包括图纸和现场实物的一致性核对验收，发现不符合本规范和工程设计要求的项目，由责任单位限期整改，整改期限为三个工作日；3.资源系统验收主要包括系统录入数据和图纸的核对验收，发现不符合本规范和工程设计要求的项目，由责任单位限期整改，整改期限为三个工作日；(四)工程验收的人员组成工程验收由运维部客响中心制定验收计划，现场验收由各区分公司建维中心组织。
目录1 总则 (4)2 引用标准 (5)3 术语和符号 (6)4 机房环境、安全检查 (7)4.1 机房环境检查 (7)4.2 机房安全检查 (7)5 设备、器材检验 (9)6 安装工艺检验 (11)6.1 槽道、桥架安装要求 (11)6.2 机架安装要求 (11)6.3 子架安装要求 (12)7 设备安装 (13)7.1 OLT等设备安装 (13)7.2 ONU安装 (13)7.3 光交接点的安装 (13)7.4 光终端盒、光分路器的安装 (16)7.5接头盒、分纤设备的安装 (16)8 线缆敷设 (17)8.1 光跳线的敷设 (17)8.2 通信光缆的敷设 (17)8.3 敷设电源线 (18)8.4敷设室内缆和入户光缆 (18)8.5 PVC管或槽板敷设 (19)8.6光缆、光纤的连接 (20)8.7多户共享模式下ONU户线敷设......................................................... 错误！未定义书签。
8.8 接地检查 (20)9 设备基本功能检查 (21)10 FTTH系统现场测试 (22)10.1测试工具 (22)10.2 FTTH系统组成 (22)10.3 FTTH 系统参考模型和测试参考点 (22)10.4 FTTH系统验收测试项目 (23)11 工程验收 (24)11.1工程验收阶段 (24)11.2 随工检查 (24)11.3 初验 (24)11.4 试运行 (26)11.5 终验 (26)附录A 本规定用词说明 (27)附录B 设备测试项目流程 (28)附录C网管测试流程 98附录D ODN测试项目流程 (103)附录E 随工检查及工程验收内容 (107)光纤到户（FTTH）工程施工验收规范（报批稿）前言本规范为中国电信光纤到户（FTTH）工程施工验收规范，主要是在北京、上海、广东和湖北四省市试验的基础上，参考有线接入网设备安装工程设计及验收规范、本地网通信线路工程设计及验收规范和大楼通信综合布线系统等标准，结合光纤到户工程的特殊性而编写。
FTTH工程施工验收规范（修订）接入维护中心二零一一年十二月目录一. 总则 (4)二. 施工规范 (5)1. ODF施工规范 (5)1.1. ODF机架安装施工规范 (5)1.2. 标签标识规范 (6)2. 箱体施工规范 (8)2.1. 光缆交接箱施工规范 (8)2.2. 光分纤箱施工规范 (12)3. 光缆敷设施工规范 (16)3.1.进局光缆布放 (16)3.2．管道光缆敷设 (18)3.3．架空光缆敷设 (19)3.4．墙壁光缆敷设 (22)3.5.蝶形光缆施工规范 (23)3.6.标签标识规范 (30)4. 分光器安装施工规范 (32)4.1.材料检查 (32)4.2.分光器的安装 (33)5. 跳纤施工规范 (36)5.1.材料检查 (36)5.2.跳纤施工规范 (36)5.3. 标签标识规范 (37)6. 接续和测试规范 (38)6.1.光缆接续规范 (38)6.2.光缆成端施工规范 (43)6.3.光路测试 (48)三．验收规范： (50)1. 验收的基本要求 (50)1.1.工程验收的阶段 (50)1.2.提交工程初验的条件 (50)1.3．工程初验的要求 (50)1.4.工程初验的人员组成 (51)2. 初验 (51)2.1.业务放装能力验收 (51)2.2.施工工艺验收 (58)2.3.资源录入验收 (62)2.4.竣工技术文件规范 (63)3. 终验（竣工验收） (64)3.1.组织 (64)3.2.终验的验收内容和要求： (64)四.工程质量质保和追溯 (65)五.附件： (67)1. 苏州分公司工程质量考核细则 (67)一. 总则为全面推进苏州电信FTTH建设和改造，大力提高FTTH工程施工质量，更好地指导FTTH工程建设和维护工作，努力打造一流品质的全光网络，特编制本规范。
本规范以《中国电信光纤到户(FTTH)工程施工及验收规范（暂行）》（编号：DXJS1022-2007）和《中国电信江苏公司无源光网络（PON）工程设计、施工及验收规范（2010版）》为基础，结合苏州分公司实际情况编制而成。
