蓄电池组在线均衡系统

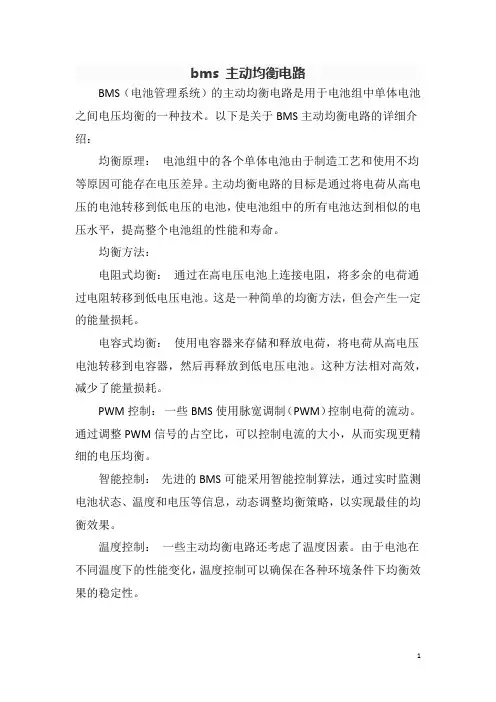

bms 主动均衡电路
BMS（电池管理系统）的主动均衡电路是用于电池组中单体电池之间电压均衡的一种技术。

以下是关于BMS主动均衡电路的详细介绍：
均衡原理：电池组中的各个单体电池由于制造工艺和使用不均等原因可能存在电压差异。

主动均衡电路的目标是通过将电荷从高电压的电池转移到低电压的电池，使电池组中的所有电池达到相似的电压水平，提高整个电池组的性能和寿命。

均衡方法：
电阻式均衡：通过在高电压电池上连接电阻，将多余的电荷通过电阻转移到低电压电池。

这是一种简单的均衡方法，但会产生一定的能量损耗。

电容式均衡：使用电容器来存储和释放电荷，将电荷从高电压电池转移到电容器，然后再释放到低电压电池。

这种方法相对高效，减少了能量损耗。

PWM控制：一些BMS使用脉宽调制（PWM）控制电荷的流动。

通过调整PWM信号的占空比，可以控制电流的大小，从而实现更精细的电压均衡。

智能控制：先进的BMS可能采用智能控制算法，通过实时监测电池状态、温度和电压等信息，动态调整均衡策略，以实现最佳的均衡效果。

温度控制：一些主动均衡电路还考虑了温度因素。

由于电池在不同温度下的性能变化，温度控制可以确保在各种环境条件下均衡效果的稳定性。

安全性考虑：主动均衡电路需要考虑电池组的安全性。

例如，在异常情况下，如电池温度过高或压力升高，均衡电路可能需要采取相应的措施，如切断电流以保护电池。

总体而言，BMS主动均衡电路是一项关键技术，可确保电池组的各个电池单体保持均衡，提高整个电池组的性能和寿命。

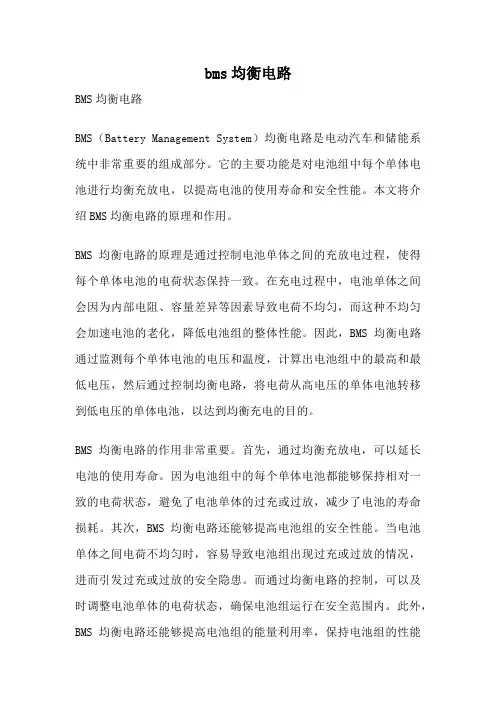

bms均衡电路BMS均衡电路BMS（Battery Management System）均衡电路是电动汽车和储能系统中非常重要的组成部分。

它的主要功能是对电池组中每个单体电池进行均衡充放电，以提高电池的使用寿命和安全性能。

本文将介绍BMS均衡电路的原理和作用。

BMS均衡电路的原理是通过控制电池单体之间的充放电过程，使得每个单体电池的电荷状态保持一致。

在充电过程中，电池单体之间会因为内部电阻、容量差异等因素导致电荷不均匀，而这种不均匀会加速电池的老化，降低电池组的整体性能。

因此，BMS均衡电路通过监测每个单体电池的电压和温度，计算出电池组中的最高和最低电压，然后通过控制均衡电路，将电荷从高电压的单体电池转移到低电压的单体电池，以达到均衡充电的目的。

BMS均衡电路的作用非常重要。

首先，通过均衡充放电，可以延长电池的使用寿命。

因为电池组中的每个单体电池都能够保持相对一致的电荷状态，避免了电池单体的过充或过放，减少了电池的寿命损耗。

其次，BMS均衡电路还能够提高电池组的安全性能。

当电池单体之间电荷不均匀时，容易导致电池组出现过充或过放的情况，进而引发过充或过放的安全隐患。

而通过均衡电路的控制，可以及时调整电池单体的电荷状态，确保电池组运行在安全范围内。

此外，BMS均衡电路还能够提高电池组的能量利用率，保持电池组的性能稳定，提高电池组的工作效率。

BMS均衡电路一般由均衡电路模块、控制单元和监测单元组成。

均衡电路模块是实现电池均衡充放电的关键部分，它由多个均衡电路单元组成。

每个均衡电路单元包括一个电阻和一个开关，通过控制开关的通断，将电荷从高电压的单体电池转移到低电压的单体电池。

控制单元是均衡电路的中枢，它通过监测单元采集到的电压和温度信息，计算出电池组的最高和最低电压，并根据均衡策略控制均衡电路模块的工作。

监测单元负责监测每个单体电池的电压和温度，将采集到的信息传输给控制单元。

在实际应用中，BMS均衡电路还需要考虑一些其他因素。

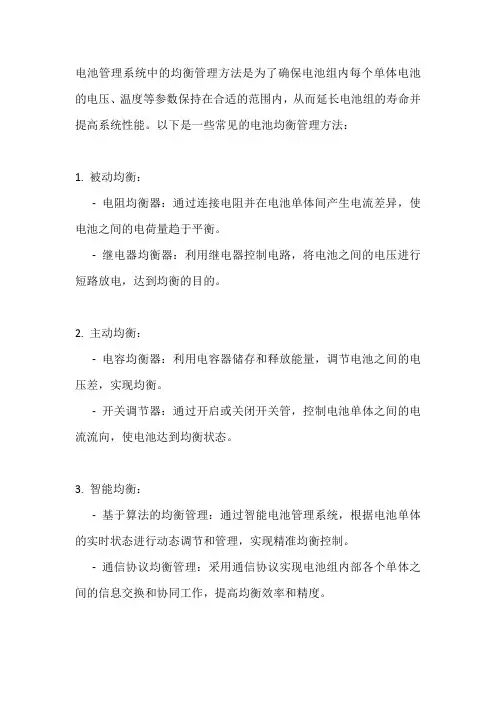

电池管理系统中的均衡管理方法是为了确保电池组内每个单体电池的电压、温度等参数保持在合适的范围内，从而延长电池组的寿命并提高系统性能。

以下是一些常见的电池均衡管理方法：
1. 被动均衡：
-电阻均衡器：通过连接电阻并在电池单体间产生电流差异，使电池之间的电荷量趋于平衡。

-继电器均衡器：利用继电器控制电路，将电池之间的电压进行短路放电，达到均衡的目的。

2. 主动均衡：
-电容均衡器：利用电容器储存和释放能量，调节电池之间的电压差，实现均衡。

-开关调节器：通过开启或关闭开关管，控制电池单体之间的电流流向，使电池达到均衡状态。

3. 智能均衡：
-基于算法的均衡管理：通过智能电池管理系统，根据电池单体的实时状态进行动态调节和管理，实现精准均衡控制。

-通信协议均衡管理：采用通信协议实现电池组内部各个单体之间的信息交换和协同工作，提高均衡效率和精度。

4. 温度控制：
-保持电池单体的温度在适宜范围内，可以提高电池的性能和寿命，同时有助于均衡管理的稳定实现。

以上是一些常见的电池管理系统均衡管理方法，根据实际情况和需求可以选择合适的方法或结合多种方法进行综合应用，以确保电池组的安全性、稳定性和性能表现。

在实际应用中，还需要结合电池类型、系统设计和环境条件等因素进行综合考虑和优化，以实现最佳的电池均衡管理效果。

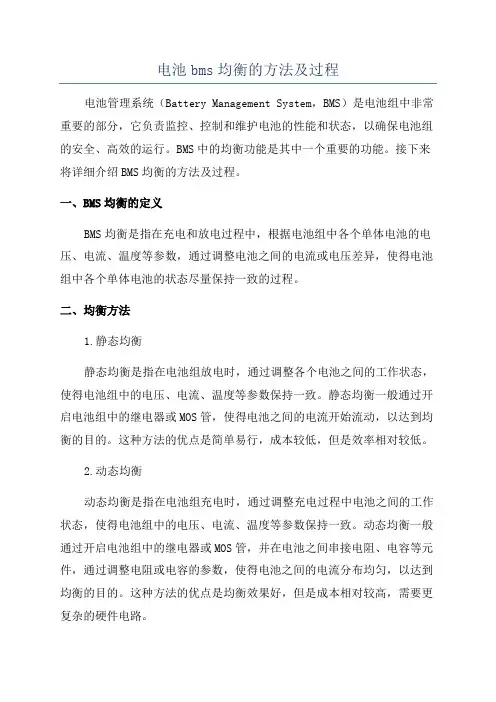

电池bms均衡的方法及过程电池管理系统（Battery Management System，BMS）是电池组中非常重要的部分，它负责监控、控制和维护电池的性能和状态，以确保电池组的安全、高效的运行。

BMS中的均衡功能是其中一个重要的功能。

接下来将详细介绍BMS均衡的方法及过程。

一、BMS均衡的定义BMS均衡是指在充电和放电过程中，根据电池组中各个单体电池的电压、电流、温度等参数，通过调整电池之间的电流或电压差异，使得电池组中各个单体电池的状态尽量保持一致的过程。

二、均衡方法1.静态均衡静态均衡是指在电池组放电时，通过调整各个电池之间的工作状态，使得电池组中的电压、电流、温度等参数保持一致。

静态均衡一般通过开启电池组中的继电器或MOS管，使得电池之间的电流开始流动，以达到均衡的目的。

这种方法的优点是简单易行，成本较低，但是效率相对较低。

2.动态均衡动态均衡是指在电池组充电时，通过调整充电过程中电池之间的工作状态，使得电池组中的电压、电流、温度等参数保持一致。

动态均衡一般通过开启电池组中的继电器或MOS管，并在电池之间串接电阻、电容等元件，通过调整电阻或电容的参数，使得电池之间的电流分布均匀，以达到均衡的目的。

这种方法的优点是均衡效果好，但是成本相对较高，需要更复杂的硬件电路。

三、均衡过程BMS均衡的过程主要包括以下几个步骤：1.参数测量：BMS首先需要对电池组中各个单体电池的电压、电流、温度等参数进行测量，以了解电池组的工作状态和健康状况。

2.状态评估：BMS根据电池组中各个单体电池的参数，通过一定的算法对电池组的状态进行评估，例如判断是否需要进行均衡操作。

3.均衡策略：根据评估的结果，BMS确定进行均衡的具体策略，包括是采用静态均衡还是动态均衡，以及具体的均衡电流或电压参数等。

4.控制执行：BMS通过控制继电器或MOS管，开启或关闭均衡电路，使得电池组中的电流按照均衡策略进行流动，以调整电池之间的电流或电压差异。

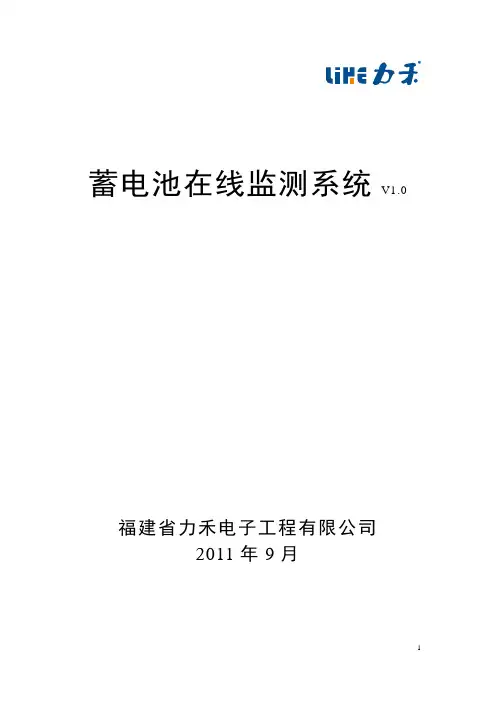

蓄电池在线监测系统V1.0福建省力禾电子工程有限公司2011年9月目录1. 引言 (3)2. 系统简介 (3)3. 系统特点 (4)3.1. 安全性 (4)3.2. 精度高 (4)3.3. 模块化 (5)3.4. 多样数据分析 (5)3.5. 便于维护 (5)4. 系统功能 (5)4.1. 系统结构图 (6)4.2. 容量预测 (6)4.3. 电压巡检 (7)4.4. 均衡电压 (7)4.5. 单体电池内阻 (7)4.6. 充放电电流 (7)4.7. 核对性放电试验 (7)4.7.1. 试验周期 (8)4.7.2. 试验准备 (8)4.7.3. 试验过程 (8)4.7.4. 放电时定时测量 (9)4.8. 智能活化 (9)4.9. 环境温度 (9)4.10. 浮充电流 (9)4.11. 自检报警 (9)4.12. 通讯功能 (10)4.13. 参数设置 (10)4.14. LCD现场显示功能 (10)4.15. 管理平台系统 (10)4.15.1. 远程在线集中监控功能 (10)4.15.2. 三级报表生成导入功能 (10)4.15.3. 各种报表导出打印功能 (10)4.15.4. 历史数据查询功能 (11)4.15.5. 更直观的显示界面 (11)4.15.6. 远程参数修改功能 (11)4.15.7. 自动分析功能 (11)5. 技术指标 (11)6. 系统配置 (12)7. 投资效益 (13)1.引言蓄电池是通信电源系统中直流供电系统的重要组成部分，作为直流供电备用电源，主要担负着为设备提供安全、稳定、可靠的电力保障的最后一道防线，确保设备的正常安全运行。

蓄电池组发生故障后，如果人工维护，鉴于蓄电池数量多、情况各异，维护工作量大，许多因素无法判断，将直接影响故障处理的准确性和及时性；因此，平时对蓄电池组运行的自动监测、故障早期发现就显得十分必要。

如能实时提供蓄电池组的各种数据，就能提前预估蓄电池容量等各种基本参数，避免故障；当发生故障时也能及时报警，避免事故的进一步发展。

电池主动均衡器原理
电池主动均衡器（也称为平衡电路）是一种用于电池组中各个电池之间均衡电压的装置。

它通过将电池组中电压较高的电池放电到电压较低的电池上来实现均衡。

电池组中的每个电池会因为各种因素而产生不同的电压，例如承受的负载不均匀、电池自身的性能差异等。

这些电压不平衡会导致部分电池提前失效，影响整个电池组的使用寿命和性能。

电池主动均衡器通过连接到每个电池的两端，实时监测电池的电压，并通过电路控制，将电压较高的电池放电到电压较低的电池上。

这种放电过程会使电池的电荷状态更接近，从而实现电池组的均衡。

电池主动均衡器通常由一个或多个可控开关、一个比较器和一个控制电路组成。

根据不同的设计，控制电路可以根据电池电压之间的差异来控制开关的状态，进行放电均衡。

这个过程可以周期性地进行，直到电池组中各个电池的电压达到一定的均衡范围。

总的来说，电池主动均衡器通过监测电池的电压差异，并通过放电均衡电路将电压高的电池放电到电压低的电池上，从而实现电池组的均衡。

这种技术可以延长电池组的寿命和稳定性。

电池bms均衡的方法及过程【最新版3篇】篇1 目录一、电池 BMS 均衡的目的二、电池 BMS 均衡的方法三、电池 BMS 均衡的过程四、电池 BMS 均衡电路图的分析五、总结篇1正文一、电池 BMS 均衡的目的电池 BMS（电池管理系统）的主要目的是保证每节电池的电压一致，从而确保电池组的安全运行。

在电池组中，每节电池的电压差异可能会导致某些电池过充或过放，从而影响电池组的整体性能和寿命。

因此，电池BMS 均衡至关重要。

二、电池 BMS 均衡的方法电池 BMS 均衡的方法主要有两种：主动均衡和被动均衡。

1.主动均衡：主动均衡是通过外部设备对电池组进行电压调整，以达到每节电池电压一致的目的。

主动均衡可分为串联式和并联式两种。

2.被动均衡：被动均衡是指在电池组内部，通过电池自身的充放电特性来实现电压平衡。

被动均衡通常采用电阻、电容等元器件进行分压或分流，以降低每节电池的电压差异。

三、电池 BMS 均衡的过程电池 BMS 均衡的过程包括以下几个步骤：1.检测电池电压：通过电池 BMS 系统检测每节电池的电压，了解电池组的整体状态。

2.进行电压调整：根据检测结果，对电压偏低的电池进行充电，对电压偏高的电池进行放电，以达到每节电池电压一致的目的。

3.监控电池状态：在电池 BMS 均衡过程中，需要实时监控电池组的状态，确保每节电池的电压在安全范围内。

四、电池 BMS 均衡电路图的分析电池 BMS 均衡电路图主要包括电源、电池组、MOS 管、光耦等元器件。

其中，MOS 管可以看作一个可变电阻，根据电池电压调节其导通情况，分流一部分充电电流；光耦则用于隔离电池 BMS 系统与充电电路，确保电池 BMS 系统安全可靠。

五、总结电池 BMS 均衡是为了保证电池组中每节电池的电压一致，从而确保电池组的安全运行。

电池 BMS 均衡的方法包括主动均衡和被动均衡，过程涉及检测电池电压、进行电压调整和监控电池状态等。

电池 BMS 均衡电路图主要包括电源、电池组、MOS 管、光耦等元器件。

电池bms均衡的方法及过程
电池管理系统（BMS）均衡的方法和过程有多种，下面是一种常见的方法：
1. 监测：BMS会周期性地监测电池组中每个单体电池的电压和温度。

通过这些监测数据，BMS可以判断出哪些电池单体电压过高或过低，哪些电池温度异常。

2. 均衡目标：根据监测数据，BMS会分析电池组中电池的不平衡程度，并设定一个均衡目标。

均衡目标可以是将所有电池单体电压调整到一个相对统一的水平，或者将不平衡程度控制在一个可以接受的范围内。

3. 选择均衡方式：根据均衡目标，BMS会选择合适的均衡方式。

常见的均衡方式包括主动均衡和被动均衡。

主动均衡是通过将电池间的电流进行调整来实现的，而被动均衡是通过耗散多余电能的方式来实现的。

4. 均衡操作：BMS会根据选择的均衡方式，对电池组中的电池进行均衡操作。

具体操作方式因不同的BMS而异，可以是通过调整电池组中电流的流向，或者利用电流传感器控制均衡电流。

5. 监测反馈：均衡操作完成后，BMS会再次监测每个单体电池的电压和温度，并根据监测结果判断均衡效果。

如果均衡效果不理想，BMS会重新进行均衡操作，直到达到预设的均衡目标。

6. 故障处理：在均衡过程中，如果发生电池故障或其他异常情况，BMS会及时发出警报，并采取相应的故障处理措施。

这可能包括停止均衡操作、隔离故障电池等。

需要注意的是，BMS的均衡过程是一个持续的过程，通常会随着时间的推移而进行，以保持电池组的平衡状态。

BMS 均衡简介目的：克服电池不一致带来的严重影响。

在电池使用中，人们强烈地提出了对电池进行均衡的要求。

为此，近十几年来，许多电池管理系统(BMS)的研发者，采用了各种各样的方法来进行电池的均衡。

归纳起来有以下几种方法：(1) 分流法，也叫旁路法。

原理：在电池充电时，当某一电池的充电电压超过设定值时，通过并联在该电池的电阻分流该电池的一部分电流，从而达到降低该电池充电电压的目的。

原理图1：图中，E1、Ei …En 为单体电池的电动势，R1、Rbi …Rn 为单体电池的内阻，U1、Ui …Un 为单体电池的充电电压，R 为单体电池并联的电阻。

UC 是总充电电压，I 是总充电电流，Ib 是流过电池的电流，IR 是流过并联电阻R 的电流。

设∑E 为各单体电池电动势之和，∑R 为各单体电池并联电阻之和。

这种方案，结构复朵，体积大，分流时发热量大，通用性差。

均衡电电流不宜过大。

！(2)切断法充电时，当某一电池的充电电压超过设定值时，通过自动控制开关该电 池的电路。

等效电路图如图2：当电池i 的充电电压超过设定值时，开关Ki1打开，Ki2合上。

电池i 断路， 电流IKi 从Ki2流过IKi 。

此时，电池的总电压会下降一个电池的电压。

这种方法只能防止电池过压充电，没有均衡作用。

其次，它所用的切断开关的负载能力，随电池容量增加而加得很大，不宜采用。

（3）并联法图1分流法原理图 图2切断法等效图所谓并联法，就是把电池按先并后串的连接方式使用。

这也是一些电池生产厂家和电池的使用者，企图利用一些小容量电池组成大容量、高电压电池组所采用的:方法。

这种方法的等效电路原理图如图3所示1)当整个串联电池组开路时电动势不一致的电池并联时，电动势高的电池会向电动势低的电池充电，一直延续到各电池的电动势相同，各电池电流接近零为止。

所以，并联使用的电池，只要它们的电压有差异，随时都可以在并联组内自动均衡。

因为充放电时要损失能量，所以均衡后电池组的电动势总要小于平均电动势，这会使串联的各电池组之间的一致性变坏。

电池均衡电路原理(一)电池均衡电路1. 介绍电池均衡电路是一种用于平衡多组电池电压的装置，它可以通过调节电池之间的充放电过程，确保各个电池的电压保持在相对稳定的状态，从而提高电池的使用寿命和性能。

2. 原理电池均衡电路的原理主要是利用电压差来进行电池之间的充放电平衡。

在一组多个电池中，由于电池之间的内阻、容量等参数的差异，会导致电池的电压存在差异。

3. 工作方式电池均衡电路通常通过连接在电池组的正负极之间，以实现对电池的均衡。

它可以在电池组充电时，将电流引导到电压较低的电池上，使其得到更多的充电量，从而提高其电压。

4. 均衡方法常见的电池均衡方法包括被动均衡和主动均衡。

4.1 被动均衡被动均衡是指通过串联电阻或二极管等元件来实现电池之间的平衡。

当电池组中某个电池电压过高时，被动均衡电路会通过降低电池的充电效率，使其电压下降到正常范围。

4.2 主动均衡主动均衡则是通过专门设计的电路来主动控制电池之间的充放电过程。

例如，通过使用降压芯片和控制电路，对电池进行充放电的控制和调节，以实现电池之间的均衡。

5. 效果与优势电池均衡电路的使用可以有效提高电池组的使用寿命和性能。

它可以减少由于电池之间电压差异引起的电池老化、容量衰减等问题。

此外，均衡电路还可以提高电池组的系统效率，保障其正常工作。

6. 应用领域电池均衡电路广泛应用于很多领域，包括电动汽车、太阳能储能系统、无人机等。

在这些领域，电池均衡电路可以确保电池组的可靠性和稳定性，提高系统的性能和运行时间。

7. 总结电池均衡电路是一种关键的技术，可以帮助解决电池组中电压差异带来的问题。

通过合理设计和应用电池均衡电路，可以提高电池组的使用寿命和性能，从而推动电池技术的发展和应用。

8. 挑战与未来发展尽管电池均衡电路已经被广泛应用，但仍然存在一些挑战和局限性。

首先，电池均衡电路的设计和实现需要考虑诸多因素，如电池种类、数量、电压范围等，这增加了设计的复杂性。

另外，电池均衡电路也会消耗一定的能量，可能会影响整个系统的能效。

蓄电池模块直采说明
一、蓄电池均衡采集模块的功能：
1、支持温度和充放电电流监测；
2、可以定时进行内阻测试；
3、自带2个通信接口，可级联通信；
4、可以经过通信转换器以485接口方式接入用户现有系统；
5、具有自检功用，具有电源、设备毛病指示灯：
6、具有模块过温，供电输入反接、欠压,过流等保护；
7、具有电池组衔接线反接、漏接保护功用。

蓄电池均衡采集模块
二、蓄电池在线均衡保护具有哪些必要性：
1、能有效消除蓄电池组中落后电池带来的各种安全问题，保证电池组安全运转方面作用巨大。

2、经过内阻测试判断落后电池时要求电池处于充盈状况，欠充电池内阻过大并不代表电池容量有问题。

在线均衡保护能让整组电池均处于充盈状况，可为内阻测试供给一致性渠道，有利于精确地判定落后电池。

3、在线均衡保护能避免电池长时刻过充和欠充，最大极限地保持电池组容量和功用，延伸电池组运转寿数。

4、蓄电池在线均衡保护使得处于浮充的电池组还能继续吸收电能。

能进步电池能量吸收比，延伸电池组备用时刻。

5、再无需忧虑个别浮充电压过高的电池无法下降，在线均衡保护能主动消除单体电压高位告警。

蓄电池均衡采集模块可自动将蓄电池的各种参数通过通讯通道实时上传到监控系统，便于人员维护。

及时在备用状态时发现蓄电池的缺陷，避免使用时出现停电事故，延长蓄电池组的使用寿命。
