架空电力线路名词解释

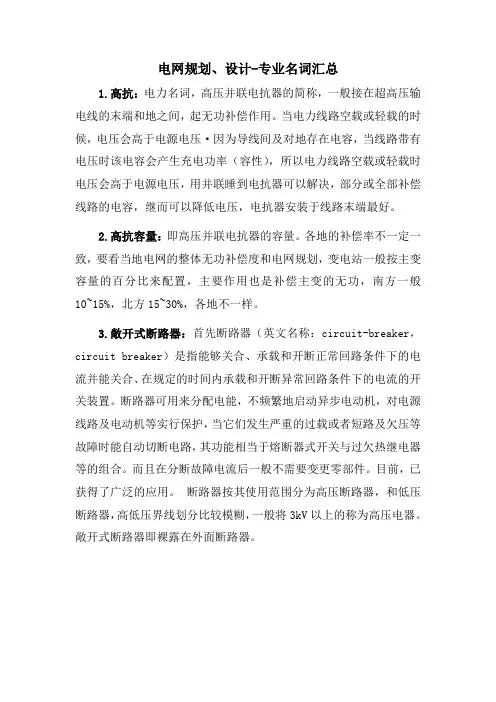

电网规划、设计-专业名词汇总1.高抗：电力名词，高压并联电抗器的简称，一般接在超高压输电线的末端和地之间，起无功补偿作用。

当电力线路空载或轻载的时候，电压会高于电源电压·因为导线间及对地存在电容，当线路带有电压时该电容会产生充电功率（容性），所以电力线路空载或轻载时电压会高于电源电压，用并联睡到电抗器可以解决，部分或全部补偿线路的电容，继而可以降低电压，电抗器安装于线路末端最好。

2.高抗容量：即高压并联电抗器的容量。

各地的补偿率不一定一致，要看当地电网的整体无功补偿度和电网规划，变电站一般按主变容量的百分比来配置，主要作用也是补偿主变的无功，南方一般10~15%，北方15~30%，各地不一样。

3.敞开式断路器：首先断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

敞开式断路器即裸露在外面断路器。

图1 敞开式断路器4.组合电器：组合电器（composite apparatus）是将两种或两种以上的电器，按接线要求组成一个整体而各电器仍保持原性能的装置。

结构紧凑，外形及安装尺寸小，使用方便，且各电器的性能可更好地协调配合。

按电压高低可分为低压组合电器及高压组合电器。

5.隔离开关：隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的。

它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

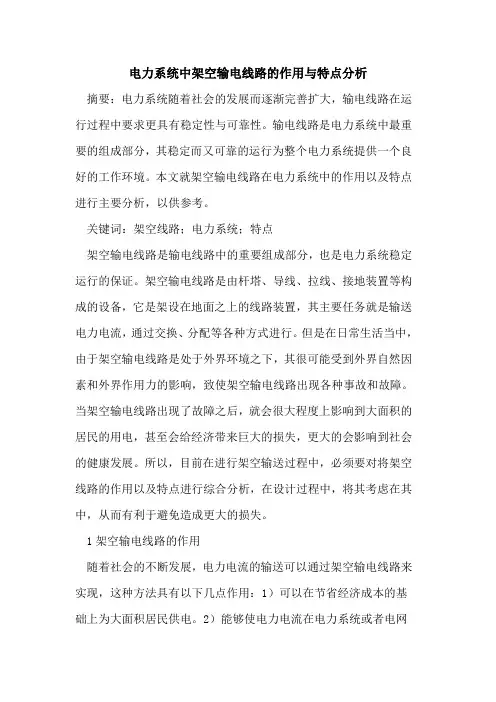

电力系统中架空输电线路的作用与特点分析摘要：电力系统随着社会的发展而逐渐完善扩大，输电线路在运行过程中要求更具有稳定性与可靠性。

输电线路是电力系统中最重要的组成部分，其稳定而又可靠的运行为整个电力系统提供一个良好的工作环境。

本文就架空输电线路在电力系统中的作用以及特点进行主要分析，以供参考。

关键词：架空线路；电力系统；特点架空输电线路是输电线路中的重要组成部分，也是电力系统稳定运行的保证。

架空输电线路是由杆塔、导线、拉线、接地装置等构成的设备，它是架设在地面之上的线路装置，其主要任务就是输送电力电流，通过交换、分配等各种方式进行。

但是在日常生活当中，由于架空输电线路是处于外界环境之下，其很可能受到外界自然因素和外界作用力的影响，致使架空输电线路出现各种事故和故障。

当架空输电线路出现了故障之后，就会很大程度上影响到大面积的居民的用电，甚至会给经济带来巨大的损失，更大的会影响到社会的健康发展。

所以，目前在进行架空输送过程中，必须要对将架空线路的作用以及特点进行综合分析，在设计过程中，将其考虑在其中，从而有利于避免造成更大的损失。

1架空输电线路的作用随着社会的不断发展，电力电流的输送可以通过架空输电线路来实现，这种方法具有以下几点作用：1）可以在节省经济成本的基础上为大面积居民供电。

2）能够使电力电流在电力系统或者电网中实现交换、分配、调节。

3）有利于电力系统安装大型机组设施，从而建设大型电厂。

4）有利于分担高峰期的电力负荷，为大面积居民供电创造良好的条件。

5）由于分担了电力负载力，有利于减少电力系用的电力容量，并且输送电流的距离也缩短了。

6）架空输电系统可以有利于电力系统更加稳定的运行，并且能够提高电力系统的抗震能力以及抗击能力。

2架空输电线路的特点架空输电线路是将输电导线用绝缘子和金具架设在杆塔上，使得导线对地面和建筑物保持一定的距离。

架空输电线路具有投资小、建设速度快、施工简单方便、容易发现各种故障和隐患，并且能够及时的对各种故障进行维修和处理，便于维修等特点，远距离输电线路多采用架空输电线路，线路输送中容量较大，输送距离越长，要求线路电压就月该哦。

电力工程设计手册20 架空输电线路设计随着社会的不断发展，电力工程在各个领域中起着至关重要的作用。

在电力系统中，架空输电线路是一种常见的输电方式，具有输电量大、建设周期短、运行成本低等优点。

架空输电线路的设计尤为重要。

本文将从架空输电线路设计的相关原理、要点和注意事项等方面展开讨论。

一、架空输电线路设计的原理1. 架空输电线路的作用架空输电线路是传送电能的重要工具，通过架设在电力塔上的导线来传输电能。

它起着将发电厂产生的电能传送至各个用电单位的作用，是电力系统中不可或缺的一部分。

2. 架空输电线路的基本原理架空输电线路的设计原理是利用电场的作用，通过导线上的电荷流动来传输电能。

在输电线路中，电流是通过导线上的电荷流动来传输的，而电压是通过电场来传输的。

在架空输电线路的设计中，需要考虑导线的材质、截面积等因素，以及电压的平衡和稳定等问题。

二、架空输电线路设计的要点1. 导线的选择在架空输电线路设计中，导线的选择至关重要。

首先需要考虑的是导线的材质，常见的有铝合金、钢芯铝、铜等，不同材质的导线在输电能力、价格等方面有差异，需要根据具体情况进行选择。

其次是导线的截面积，截面积越大，导线的输电能力越大，但成本也更高，需要综合考虑。

2. 支持结构的设计架空输电线路需要固定在电力塔上，因此支持结构的设计也是极为重要的。

支持结构需要考虑承载能力、稳定性等因素，以确保输电线路的安全和稳定运行。

3. 绝缘设计由于架空输电线路需要跨越大片区域，因此在设计中需要考虑绝缘问题，以防止因树木、建筑物等外界因素导致的短路、断电等问题。

因此绝缘设计也是架空输电线路设计中不可缺少的一环。

三、架空输电线路设计的注意事项1. 环境因素的考虑在架空输电线路的设计中，需要充分考虑当地的环境因素，如气候、地形、自然灾害等，以确保输电线路能够在各种复杂条件下稳定运行。

2. 安全性的保障架空输电线路设计需要充分考虑安全性问题，包括设计的稳定性、可靠性等方面，以确保输电线路能够长期稳定运行，不会对周围环境和人员造成危害。

电力工程施工中的架空线路施工要点一、概述架空线路是电力工程中常见的输电线路类型，其施工过程中要注意一系列要点，以确保线路的安全运行和施工效率。

本文将从设计前的准备工作、施工方案的制定、施工人员的技术要求等方面介绍架空线路施工的要点。

二、设计前的准备工作1. 获取相关的设计文件和规范要求：在施工前，施工单位需要获取相关的设计文件，包括电气设计图纸、材料清单和线路走向等。

此外，还要了解并遵守相关的电力工程施工规范，确保施工过程符合要求。

2. 安全评估和预防措施：在进行架空线路施工前，施工单位需要进行安全评估，了解施工现场的环境和潜在风险。

根据评估结果，制定相应的预防措施，如设置安全警示标识、使用安全防护设备等，确保施工的安全性。

三、施工方案的制定1. 物料准备：根据设计文件和规范要求，准备合适的物料，在施工现场就近存放，以方便施工人员的使用。

同时，要对物料进行检查和验收，确保其质量符合要求。

2. 施工流程安排：根据施工现场的实际情况制定合理的施工流程安排，包括施工队伍的组织和分工、施工设备的调配、工期计划等。

合理的工序安排和协调能够提高施工效率和质量。

四、施工人员的技术要求1. 技术培训和身体素质：施工人员需要具备相应的电力工程技术知识和操作技能，熟悉施工方案和安全规范。

同时，他们的身体素质也要符合施工现场的要求，能够适应长时间的工作和一定的体力劳动。

2. 工具和设备的使用：施工人员需要熟练掌握电力工程施工所需的工具和设备的使用方法，并在操作过程中注意安全。

同时，他们要定期检查和维护工具和设备的状态，确保其正常运行和安全使用。

五、施工过程中的要点1. 施工现场管理：对施工现场进行有效的管理，包括清理现场和道路、确保施工材料的及时供应与储存、设置明显的警示标识等。

同时，要严格执行施工计划，确保施工进展顺利。

2. 安全操作措施：施工过程中要严格遵守安全操作规程，确保施工人员和施工设备的安全。

例如，使用安全帽、安全绳等个人防护设备，正确使用吊装设备，注意电力设备和高压线的距离等。

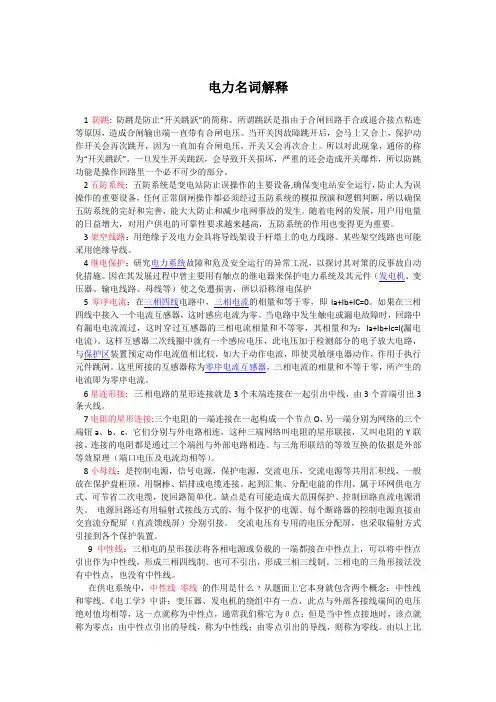

电力名词解释1防跳: 防跳是防止“开关跳跃”的简称。

所谓跳跃是指由于合闸回路手合或遥合接点粘连等原因，造成合闸输出端一直带有合闸电压。

当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直加有合闸电压，开关又会再次合上。

所以对此现象，通俗的称为“开关跳跃”。

一旦发生开关跳跃，会导致开关损坏，严重的还会造成开关爆炸，所以防跳功能是操作回路里一个必不可少的部分。

2五防系统:五防系统是变电站防止误操作的主要设备,确保变电站安全运行，防止人为误操作的重要设备，任何正常倒闸操作都必须经过五防系统的模拟预演和逻辑判断，所以确保五防系统的完好和完善，能大大防止和减少电网事故的发生。

随着电网的发展，用户用电量的日益增大，对用户供电的可靠性要求越来越高，五防系统的作用也变得更为重要。

3架空线路：用绝缘子及电力金具将导线架设于杆塔上的电力线路。

某些架空线路也可能采用绝缘导线。

4继电保护：研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。

因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路、母线等）使之免遭损害，所以沿称继电保护5零序电流：在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0。

如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）。

这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件跳闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

6星连形接:三相电路的星形连接就是3个末端连接在一起引出中线，由3个首端引出3条火线。

7电阻的星形连接:三个电阻的一端连接在一起构成一个节点O，另一端分别为网络的三个端钮a、b、c，它们分别与外电路相连，这种三端网络叫电阻的星形联接，又叫电阻的Y联接。

电气化铁路接触网常用名词术语1. 接触网接触网是指供给电气化铁路列车牵引、辅助设备和通信设备所需电能的设施。

它由一系列电气化设备组成，将电能传输到列车上，以满足列车的动力和供电需求。

2. 架空线架空线是接触网的一部分，通常由高强度的金属导线组成，被悬挂在轨道上方并与电力站相连接。

它提供了电能传输的路径，使列车能够通过接触网获取所需的电力。

3. 受电弓受电弓是一种与接触网接触的装置，安装在列车车顶，用以对接触网提供的电能进行接收。

受电弓通常由导电材料制成，并能够灵活地与接触线保持接触。

4. 张拉装置张拉装置是为了保持接触网的正常线形而设计的设备。

它通过对接触网上的导线进行张拉，使接触网保持一定的张力，以防止导线的下垂和弯曲。

5. 短接装置短接装置是一种用于检测和解除接触网故障的装置。

当接触网遇到故障时，短接装置会自动将故障区域与正常区域进行短接，以确保列车能够继续正常运行。

6. 接地装置接地装置用于将接触网和地面接地连接在一起，以确保电气化铁路系统的安全运行。

接地装置可以有效地将电能的潜在危险引导到地下，防止电流对人员和设备造成伤害。

7. 联络线联络线是连接接触网和轨道的线路。

它起到使轨道与接触网之间保持连续电联系的作用，确保电能传输的可靠性和稳定性。

8. 分路器分路器是一种用于将接触网分为不同的电路供电的装置。

它常用于电气化铁路系统中的区间供电，确保电能在不同的线路间可靠地分配。

9. 充电设备充电设备是一种用于为电气化铁路列车的动力电池进行充电的装置。

它通过连接到接触网上，将电能导入列车的电池系统，以供列车牵引和辅助设备的使用。

10. 轨道电路轨道电路是一种用于监测轨道上列车位置和速度的装置。

它通过在轨道上铺设感应装置，并利用接触网提供的电能，检测列车的电信号，并将其转化为相关的数据信息。

11. 断路器断路器是一种用于保护接触网免受过载和短路等故障的装置。

它能够在接触网受到异常电流时自动切断电路，以防止电气设备损坏和人员受伤。

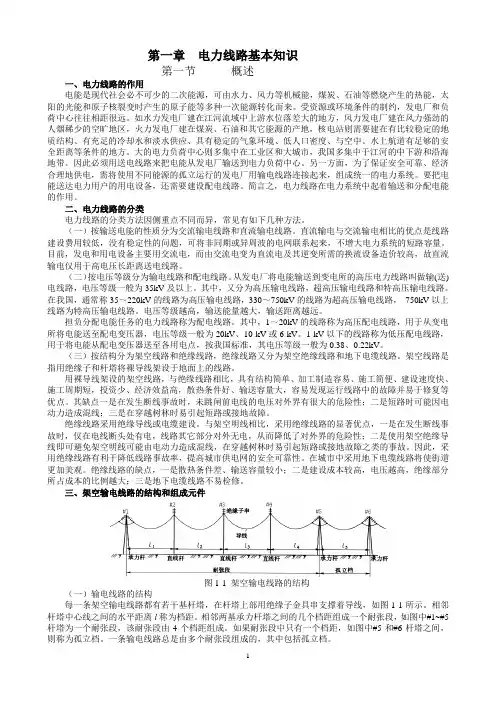

第一章电力线路基本知识第一节概述一、电力线路的作用电能是现代社会必不可少的二次能源，可由水力、风力等机械能，煤炭、石油等燃烧产生的热能，太阳的光能和原子核裂变时产生的原子能等多种一次能源转化而来。

受资源或环境条件的制约，发电厂和负荷中心往往相距很远。

如水力发电厂建在江河流域中上游水位落差大的地方，风力发电厂建在风力强劲的人烟稀少的空旷地区，火力发电厂建在煤炭、石油和其它能源的产地，核电站则需要建在有比较稳定的地质结构、有充足的冷却水和淡水供应、具有稳定的气象环境、低人口密度、与空中、水上航道有足够的安全距离等条件的地方。

大的电力负荷中心则多集中在工业区和大城市，我国多集中于江河的中下游和沿海地带。

因此必须用送电线路来把电能从发电厂输送到电力负荷中心。

另一方面，为了保证安全可靠、经济合理地供电，需将使用不同能源的孤立运行的发电厂用输电线路连接起来，组成统一的电力系统。

要把电能送达电力用户的用电设备，还需要建设配电线路。

简言之，电力线路在电力系统中起着输送和分配电能的作用。

二、电力线路的分类电力线路的分类方法因侧重点不同而异，常见有如下几种方法。

（一）按输送电能的性质分为交流输电线路和直流输电线路。

直流输电与交流输电相比的优点是线路建设费用较低，没有稳定性的问题，可将非同期或异周波的电网联系起来，不增大电力系统的短路容量。

目前，发电和用电设备主要用交流电，而由交流电变为直流电及其逆变所需的换流设备造价较高，故直流输电仅用于高电压长距离送电线路。

（二）按电压等级分为输电线路和配电线路。

从发电厂将电能输送到变电所的高压电力线路叫做输(送)电线路，电压等级一般为35kV及以上。

其中，又分为高压输电线路，超高压输电线路和特高压输电线路。

在我国，通常称35～220kV的线路为高压输电线路，330～750kV的线路为超高压输电线路，750kV以上线路为特高压输电线路。

电压等级越高，输送能量越大，输送距离越远。

担负分配电能任务的电力线路称为配电线路。

第一章：架空线路第一部分：架空裸线路1.新立电杆应尽量采用杆高在12m及以上、梢径在Φ190mm及以上加强型电杆。

2.混凝土电杆起立前杆顶要用水泥砂浆做封堵，要封堵成凸型，表面光滑。

3.新设金具、铁构件应为热镀锌工艺材料（铸铁部件除外），处理锈蚀表面时应先彻底除锈后再涂刷防锈漆，待防锈漆干后再涂铝银浆或灰油。

4.分段组装电杆的法兰盘处应涂刷防锈漆。

5.电杆号码牌要有路徽、线路名称及编号，字迹要保持清晰，损毁、丢失以及字迹不清的要及时更换。

（1）站场架空电力线路电杆编号从电源侧开始排列；自闭、贯通电力线路电杆编号要按照铁路线从上行往下行方向排列。

（2）自闭、贯通电力线路名称命名时一般应以该区间两相邻车站首字命名，读写按照以面对电杆号码牌从左至右的书写顺序。

（3）自闭电力线路电杆号码牌为白底红字，其它诸如：配电室电源线路，站场、贯通电力线路均为白底黑字。

（4）电杆号码牌应安装在下沿距地面3.0 m处，特殊地段可以高于3.0m，但不论任何地段均应不应低于3.0m。

（5）电杆号码牌应安装在面向铁路侧或便于巡检观察的一侧，根据需要也可间隔反向安装。

6.各档导线驰度要一致，尤其安装PS-15型绝缘子线路更要精细调整。

不同线径同排合架的线路，按最小线径调驰度。

7.应取消电杆引线与电缆头之间的开关箱。

8.每盏外灯要有保险，保险要安装在外灯抱箍的两个绝缘子之间过渡线上，不许悬吊在引下线间；弯灯距横担以下600mm安装，引线在杆上连接尺寸是：距横担200/400mm，折弯后延长100mm再缠绕10mm。

9.低压线路回头线预留长度要一致，绑扎要整齐。

10.架空电力线路位于居民区、导线跨越铁路、电车道、通航河流，一、二级公路及城市一、二级道路，一、二级弱电线路，10kV及以上电力线路时，导线支持方式必须进行双固定。

（1）双固定处所本线及辅助线不应绑成菱形，即：导线本体不应在固定处出现角度。

（2）拟改造的直线杆双固定处所应一律改为单横担双瓷瓶支持方式。
