非接触式3D测量技术

表面三维形貌非接触测量的现状近年来，随着三维数字化技术的突飞猛进，非接触式三维形貌测量也逐渐成为了研究的热点。

其不仅可以提高测量效率、增强测量准确性，还能够充分保护被测物体的表面完整性，避免硬接触带来的破坏。

因此，在生产制造、医疗、文化保护等领域都得到了广泛应用。

目前，非接触式三维形貌测量技术已经有了多种方法，例如：光学测量、激光扫描和结构光测量等。

其中，激光扫描技术是最常用的一种方法。

它的原理是利用激光束在被测物体表面进行扫描，通过收集反射光或散射光进行三维形貌的测量。

这种方法可以在几毫秒内完成对物体表面的扫描，其测量精度达到了数十微米，同时也具备了高速、高效、高精度等优点。

另外，结构光测量也是一种常用的表面三维形貌非接触测量技术。

它的原理是投射光源这一结构图案到被测物体表面，在投射的过程中通过对图案失真的分析，对被测物体表面的形貌进行测量。

与激光扫描技术相比，结构光测量虽然精度相对较低，但其适用于测量范围广泛，包括具有透明、反射等特性的物体。

除此之外，非接触式三维形貌测量技术还应用了光电子器件，如数字相机、CCD相机等，收集物体表面反射的光信号，并通过图像处理技术分析出物体表面的三维形貌。

这种方法不仅可以在较低成本的情况下实现三维形貌测量，而且还可以在人体和生物组织等非金属物体上进行测量。

总的来说，目前表面三维形貌非接触测量技术在多个领域都得到了广泛应用。

在以后的研究中，我们需要通过实验进一步改进技术，提高测量精度和速度，以便更好地适应不同领域的应用需求。

此外，非接触式三维形貌测量技术在制造业中的应用也是非常广泛的。

例如，在零部件加工过程中，这种技术可以非常精确地测量零件的形状和几何参数，从而保证零件的精度和质量。

在金属材料表面的质量检测中，非接触式三维形貌测量技术可以检测表面缺陷，例如凹陷或凸起，从而防止产品的失效或受损。

在文化遗产保护领域，非接触式三维形貌测量技术也发挥了重要作用。

利用这种技术，专家可以对文物进行精确的三维形貌测量，并利用测量结果进行数字化保护和虚拟展示。

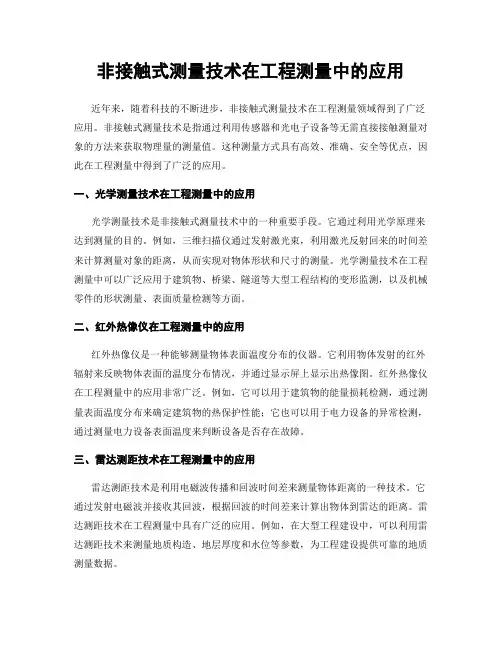

非接触式测量技术在工程测量中的应用近年来，随着科技的不断进步，非接触式测量技术在工程测量领域得到了广泛应用。

非接触式测量技术是指通过利用传感器和光电子设备等无需直接接触测量对象的方法来获取物理量的测量值。

这种测量方式具有高效、准确、安全等优点，因此在工程测量中得到了广泛的应用。

一、光学测量技术在工程测量中的应用光学测量技术是非接触式测量技术中的一种重要手段。

它通过利用光学原理来达到测量的目的。

例如，三维扫描仪通过发射激光束，利用激光反射回来的时间差来计算测量对象的距离，从而实现对物体形状和尺寸的测量。

光学测量技术在工程测量中可以广泛应用于建筑物、桥梁、隧道等大型工程结构的变形监测，以及机械零件的形状测量、表面质量检测等方面。

二、红外热像仪在工程测量中的应用红外热像仪是一种能够测量物体表面温度分布的仪器。

它利用物体发射的红外辐射来反映物体表面的温度分布情况，并通过显示屏上显示出热像图。

红外热像仪在工程测量中的应用非常广泛。

例如，它可以用于建筑物的能量损耗检测，通过测量表面温度分布来确定建筑物的热保护性能；它也可以用于电力设备的异常检测，通过测量电力设备表面温度来判断设备是否存在故障。

三、雷达测距技术在工程测量中的应用雷达测距技术是利用电磁波传播和回波时间差来测量物体距离的一种技术。

它通过发射电磁波并接收其回波，根据回波的时间差来计算出物体到雷达的距离。

雷达测距技术在工程测量中具有广泛的应用。

例如，在大型工程建设中，可以利用雷达测距技术来测量地质构造、地层厚度和水位等参数，为工程建设提供可靠的地质测量数据。

四、激光雷达技术在工程测量中的应用激光雷达技术是通过利用激光束来实现对物体的测量。

它通过发射激光束并接收其回波，并根据回波的时间差来计算物体到激光雷达的距离。

激光雷达技术在工程测量中的应用十分广泛。

例如，它可以用于地形测绘，通过测量激光束与地面的交互反射来获得地面高程和三维地形模型；它也可以用于道路测量，通过测量激光束与路面的交互反射来获得道路的平整度和坡度等信息。

工程测绘中的新技术及运用随着科技的不断发展，工程测绘领域也出现了许多新技术，这些新技术有效地提高了测绘的精度和效率，为建设工程提供了更加精准的数据支撑。

以下是工程测绘中的新技术及其运用。

1.卫星测量技术卫星测量技术是目前应用最为广泛的工程测量技术之一。

它利用卫星信号实现地球上任意点的位置测量，具有高精度、快速和全球覆盖的特点。

卫星测量技术包括全球定位系统（GPS）、北斗卫星导航系统（BDS）等。

在道路、桥梁、隧道、水利、环境等领域的测绘中已经广泛应用。

2.激光扫描技术激光扫描技术是一种非接触式的三维测量技术，它利用激光器发射激光束，对目标物进行扫描，同时记录目标物的形状和位置信息。

它可以在较短的时间内获取复杂的三维模型，并且具有高精度和高效率的特点。

激光扫描技术主要应用于建筑、文物保护、工业制造等领域。

3.无人机测量技术无人机测量技术是一种新兴的测量技术，它利用无人机进行空中测量，可以获取地面的高分辨率影像数据和三维数据。

无人机测量技术具有灵活性高、低成本、工作效率高等优点，在土地测量、灾害监测、建筑测量等领域有着广泛的应用。

4.遥感技术遥感技术是一种非接触式的地球观测技术，它利用航天器、卫星或者飞机对地球表面进行观测，并获取大规模的地理信息数据。

遥感技术主要包括光学遥感和雷达遥感。

它可以应用于土地利用、环境监测、自然资源调查等领域。

5.3D打印技术3D打印技术是一种快速成形技术，它可以根据三维数据将数字模型转化为实体模型，形成物理实体。

3D打印技术在模型制作、零部件生产、装备维修等领域有着广泛的应用，可以有效地提高产品的开发、制造、维护等效率。

综上所述，工程测绘中的新技术不断涌现，这些新技术的不断发展和应用，为工程建设计划和实施提供了更加精准的支持，为建设出更加先进、环保、节能的工程提供主要支持。

工程振动测试技术非接触式测量方法是目前发展较快的一种方法，在以下几种情况下，需要采用非接触式测量方法：01 对附加质量比较敏感，传感器的质量对测量结果影响大，如各种轻薄结构；02 直接接触会对试件产生损毁，如各种文物等；03 在恶劣条件下不能接触，如高温高压的试件；04 接触会改变整个系统，如液体表面等。

三维非接触式形貌测量1.电磁学2.声学3.光学根据测量原理的不同，可分为三类，是各学科的相互交叉和相互渗透的结果。

光学方法可依照光源扫描方法的不同分为点扫描、线扫描和全场扫描。

从被测物的运动状态出发，可分为动态测量和静态测量等。

三维非接触式形貌测量1.电磁学2.声学3.光学根据测量原理的不同，可分为三类，是各学科的相互交叉和相互渗透的结果。

光学方法可依照光源扫描方法的不同分为点扫描、线扫描和全场扫描。

从被测物的运动状态出发，可分为动态测量和静态测量等。

3.光学主动式光学三维测量相位测量轮廓法空间相位检测法调制度测量轮廓法飞行时间法主动三角法莫尔云纹法傅立叶变换轮廓法主动式光学三维测量相位测量轮廓法空间相位检测法调制度测量轮廓法飞行时间法主动三角法莫尔云纹法傅立叶变换轮廓法阴影云纹法将一平行光栅置于物体表面，并用一束与光栅表面法线夹角为γ的光线照射，设观测方向与光栅表面法线夹角为φ，如图所示。

在远处观测，从P点入射的光线（假想P点为光栅透光量最大点），由物体表面反射，为观测者所接受，则形成亮点，一系列这样的亮点形成了亮条纹。

它们必然满足以下的几何关系：在远处观测，从P点入射的光线（假想P 点为光栅透光量最大点），由物体表面反射，为观测者所接受，则形成亮点，一系列这样的亮点形成了亮条纹。

它们必然满足以下的几何关系：ϕγtan tan +=na w 式中w 即为物体上的p’点的高度该方法测量精度较低，同时由于制作大面积的光栅很困难，所以阴影云纹法只适用于小范围的测量。

投影云纹法将一光栅投射到物体表面，用摄像机记录下由于物体表面不平而引起变形的栅线，再与未变形的栅线叠加，产生几何干涉云纹条纹图，分析云纹图就可以得到物体表面的等高线分布图。

3d轮廓仪原理
3D轮廓仪是一种常用于非接触式检测的三维形貌测量设备，原理是基于光线三角测量原理和相位移位原理。

它主要由投影仪，相机和相应的软件组成。

其中，投影仪会将白光分成多束并投射在待测物体表面上，形成一个具有编码条纹的图像。

而相机则用于收集被测物体上形成的这些编码条纹。

当物体有微小的形变或移动时，编码条纹发生相对位移。

根据相位移位原理，从编码条纹的位移量可以计算出物体表面像素点处的高度信息，进而得到待测物体的三维表面数据。

这样，通过全方位拍摄待测物体，就可以获得该物体在三维空间中的完整轮廓，并生成对应的三维模型。

特别需要注意的是，由于编码条纹的形成是基于光学原理，因此在非黑暗环境下可能会受到环境光和反射光的影响，导致测量误差或数据失真。

因此，在使用3D轮廓仪时需要尽可能地避免这些外界光干扰。

3dxray原理3D X射线成像（3D X-ray Imaging）是一种用于获取物体内部结构信息的非接触式成像技术。

其基本原理是通过向物体射入X射线束，然后测量透射或散射的X射线来推断物体的内部结构。

与传统的2D X射线成像技术相比，3D X射线成像能够提供更为精确的物体几何结构和位置信息。

3DX射线成像的原理可分为光法和电流法两种方法。

光法：在光法中，通过将物体放置在X射线源和X射线探测器之间，并利用相位差测量来获得物体的3D结构信息。

当X射线束射到物体上时，会在物体内部发生干涉现象，同时由于物体的吸收能力的不同，会导致X射线束的相位差。

通过测量相位差，可以推断出物体的3D结构。

光法的优点是对于具有较弱吸收能力的物体效果较好，但缺点是其灵敏度较低，需要较长时间的测量。

电流法：在电流法中，通过在物体内部注入一定强度的电流，并测量电流在物体内部的分布来推断物体的3D结构。

电流法基于库仑定律，根据电流的强度和方向的变化来计算物体内部的电导率分布，并以此推断出物体的3D结构。

电流法的优点是其测量速度较快，但缺点是对于吸收能力较强的物体效果较差。

无论是光法还是电流法，3DX射线成像都需要使用先进的成像算法来处理获得的数据，以重建物体的3D模型。

3DX射线成像技术广泛应用于医学影像学、工业非破坏检测等领域。

在医学影像学中，3DX射线成像可以用于获取人体内部器官的三维结构信息，辅助医生进行诊断和手术规划。

在工业应用中，3DX射线成像可以用于检测封闭结构中的缺陷和异物，如焊接缺陷、裂纹等，以提高产品质量和安全性。

总之，3DX射线成像是一种强大的非接触式成像技术，能够获得物体内部的3D结构信息。

它通过先进的成像算法和X射线测量技术，从透射或散射的X射线中推断出物体的几何形状和位置信息。

3DX射线成像技术在医学和工业等领域具有广泛的应用前景。

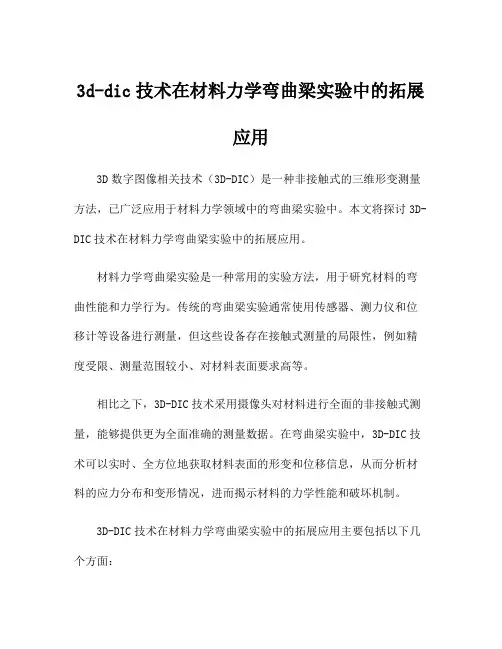

3d-dic技术在材料力学弯曲梁实验中的拓展应用3D数字图像相关技术（3D-DIC）是一种非接触式的三维形变测量方法，已广泛应用于材料力学领域中的弯曲梁实验中。

本文将探讨3D-DIC技术在材料力学弯曲梁实验中的拓展应用。

材料力学弯曲梁实验是一种常用的实验方法，用于研究材料的弯曲性能和力学行为。

传统的弯曲梁实验通常使用传感器、测力仪和位移计等设备进行测量，但这些设备存在接触式测量的局限性，例如精度受限、测量范围较小、对材料表面要求高等。

相比之下，3D-DIC技术采用摄像头对材料进行全面的非接触式测量，能够提供更为全面准确的测量数据。

在弯曲梁实验中，3D-DIC技术可以实时、全方位地获取材料表面的形变和位移信息，从而分析材料的应力分布和变形情况，进而揭示材料的力学性能和破坏机制。

3D-DIC技术在材料力学弯曲梁实验中的拓展应用主要包括以下几个方面：1.材料形变和位移场的全面测量：传统的测力仪和位移计只能测量局部的应变和位移信息，而3D-DIC技术可以全面测量材料表面的形变和位移场。

这对于理解材料的全局变形和局部应变集中区域具有重要意义。

2.应力场的分析和模拟：通过测量材料表面的形变信息，可以反推出应力场的分布情况。

将测量得到的形变数据输入到有限元分析软件中，可以进一步模拟和预测材料的应力分布和变形情况。

3.破坏机制的研究：通过连续观察材料在弯曲过程中的形变和位移，可以揭示材料的破坏机制和失效过程。

例如，可以通过形变场的变化来检测材料的裂纹扩展和局部变形。

4.复杂材料力学性能的评估：对于复杂的材料，如纤维增强复合材料，3D-DIC技术可以提供更为全面准确的形变和位移测量，从而揭示纤维与基体之间的相互作用和界面效应。

虽然3D-DIC技术在材料力学弯曲梁实验中有着广泛的应用前景，但也面临着一些挑战和限制。

例如，3D-DIC技术对于材料表面的纹理和颜色要求较高，对于光照条件和干扰因素的敏感性较强。

此外，测量过程中需要处理海量的数据，对于数据处理和分析技术要求较高。

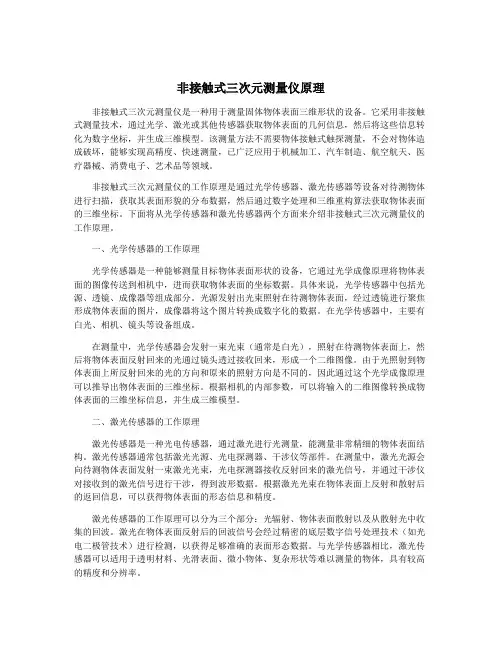

非接触式三次元测量仪原理非接触式三次元测量仪是一种用于测量固体物体表面三维形状的设备。

它采用非接触式测量技术，通过光学、激光或其他传感器获取物体表面的几何信息，然后将这些信息转化为数字坐标，并生成三维模型。

该测量方法不需要物体接触式触探测量，不会对物体造成破坏，能够实现高精度、快速测量，已广泛应用于机械加工、汽车制造、航空航天、医疗器械、消费电子、艺术品等领域。

非接触式三次元测量仪的工作原理是通过光学传感器、激光传感器等设备对待测物体进行扫描，获取其表面形貌的分布数据，然后通过数字处理和三维重构算法获取物体表面的三维坐标。

下面将从光学传感器和激光传感器两个方面来介绍非接触式三次元测量仪的工作原理。

一、光学传感器的工作原理光学传感器是一种能够测量目标物体表面形状的设备，它通过光学成像原理将物体表面的图像传送到相机中，进而获取物体表面的坐标数据。

具体来说，光学传感器中包括光源、透镜、成像器等组成部分。

光源发射出光束照射在待测物体表面，经过透镜进行聚焦形成物体表面的图片，成像器将这个图片转换成数字化的数据。

在光学传感器中，主要有白光、相机、镜头等设备组成。

在测量中，光学传感器会发射一束光束（通常是白光），照射在待测物体表面上，然后将物体表面反射回来的光通过镜头透过接收回来，形成一个二维图像。

由于光照射到物体表面上所反射回来的光的方向和原来的照射方向是不同的，因此通过这个光学成像原理可以推导出物体表面的三维坐标。

根据相机的内部参数，可以将输入的二维图像转换成物体表面的三维坐标信息，并生成三维模型。

二、激光传感器的工作原理激光传感器是一种光电传感器，通过激光进行光测量，能测量非常精细的物体表面结构。

激光传感器通常包括激光光源、光电探测器、干涉仪等部件。

在测量中，激光光源会向待测物体表面发射一束激光光束，光电探测器接收反射回来的激光信号，并通过干涉仪对接收到的激光信号进行干涉，得到波形数据。

根据激光光束在物体表面上反射和散射后的返回信息，可以获得物体表面的形态信息和精度。

基于机器视觉的非接触式三维测量技术研究如今，随着工业生产的发展，三维测量技术在工业生产、科学研究和医学领域等方面都得到了广泛应用。

传统的三维测量技术往往需要接触式测量，容易造成测量误差，并且不能精确地测量复杂曲面的形状和尺寸。

而基于机器视觉的非接触式三维测量技术则能够解决这些问题，并且具有较高的精度和可靠性，在现代工业生产领域中应用广泛。

一、基于机器视觉的非接触式三维测量原理基于机器视觉的非接触式三维测量技术原理是利用数字图像处理和三维重建技术，利用相机对被测物体进行拍照或录像，然后通过数字图像处理技术将所拍摄到的图像转化为三维模型。

该技术具有不同的工作原理，例如结构光法、三角测量法和投影法等。

三角测量法是基于多个相机拍摄同一物体的不同角度而形成三角测量的方式来测量物体的三维形态和大小。

结构光法是利用光源通过透镜形成一条或多条光条，照射在被测对象上，然后通过从相机获取其反射回的光条的空间相对位置得出三维图像。

投影法则是将多个激光条或光成像在被测物体上，然后通过相机记录下所形成光带的位置达到三维测量。

二、基于机器视觉的非接触式三维测量技术的优点基于机器视觉的非接触式三维测量技术的优点是非常显著的。

首先，该技术不需要接触式测量，减少了人工操作对测量精度的影响。

其次，该技术能够在短时间内完成三维测量，提高了测量效率，缩短了测量时间。

还有，基于机器视觉的非接触式三维测量技术的数据准确性极高，可以测量出微观甚至纳米级别的物体表面形态和大小、位置及周长等等。

三、基于机器视觉的非接触式三维测量技术在多个领域的应用随着基于机器视觉的非接触式三维测量技术的不断发展，该技术在很多领域得到了广泛应用，如下：1、制造业领域基于机器视觉的非接触式三维测量技术在现代制造业中具有广阔的应用前景，可以用于量测工件的尺寸、形状和形位误差等，可用于各种型号的半导体芯片、LCD面板、LED等壹些现代电子产品的生产过程中，有效地实现了在制造过程中的自动化与数字化。

非接触式三维形态测量技术研究在工业领域中，精准的测量技术能够节省时间和成本，提高生产效率。

而随着技术的不断发展，非接触式三维形态测量技术也越来越受到人们的重视。

非接触式三维形态测量技术是采用光学、激光等手段获取被测对象表面的三维坐标数据的一种方法。

与传统的接触式测量相比，这种技术不需要接触被测物体，能够实现快速、高精度的三维形态测量。

目前，非接触式三维形态测量技术已经被广泛应用于汽车、航空、机器人等领域。

在汽车工业中，非接触式三维形态测量技术能够实现车身、发动机、底盘等部件的测量和检测，并且能够实时跟踪物体的变化。

在航空工业中，该技术能够对飞机电子设备、机翼等部件进行快速准确的测量，提高了飞行安全性。

在机器人领域，非接触式三维形态测量技术能够实现机器人的姿态控制和路径规划，提高机器人的自主性和智能化程度。

非接触式三维形态测量技术的实现主要依靠三维扫描仪。

三维扫描仪包括光学扫描仪、激光扫描仪、多光源三角测量仪等多种类型，其中激光扫描仪在工业应用中占据了重要地位。

激光扫描仪是一种能够通过激光束扫描物体表面，生成三维坐标点云数据的设备。

其原理是利用光学干涉测量的方法，通过光栅衍射将激光束分成多条光束，通过对物体表面不同位置激光束反射时间的测量，确定被测物体表面点的位置，进而重构三维模型。

在实际应用中，非接触式三维形态测量技术面临着一些挑战。

首先是测量精度问题。

由于光束在穿过空气、透过物体表面等因素影响下，可能会发生漂移、散射等问题，导致测量结果产生偏差。

其次是数据处理问题。

三维扫描仪采集到的数据量非常庞大，需要进行大量的数据处理和分析，才能得出具体的测量结果和原始数据。

同时，在复杂的几何形状、光线干扰等情况下，数据处理的难度也会增加。

还有就是设备的成本、环境适应性等问题也需要亟待解决。

近几年，针对非接触式三维形态测量技术面临的问题，国内外学者琢磨出了一些解决办法。

例如，在硬件方面，人们正在研究开发新型的激光扫描仪、多传感器集成式测量仪等设备，提升测量精度和速度。
