12864液晶中文资料一、概述12864液晶是一种常用的显示器件，广泛应用于各种电子设备中。
本文将详细介绍12864液晶的基本原理、技术参数、接口定义以及使用方法。
二、基本原理12864液晶采用液晶材料的光电效应，通过控制液晶份子的罗列状态来实现图象的显示。
其基本原理如下：1. 液晶份子的罗列：液晶份子在电场作用下，可以呈现不同的罗列状态，包括平行罗列、垂直罗列和斜向罗列等。
2. 光的偏振特性：液晶份子的罗列状态会改变光的偏振方向，从而影响光的透射和反射。
3. 电场控制：通过施加电场，可以改变液晶份子的罗列状态，从而控制光的透射和反射，实现图象的显示。
三、技术参数12864液晶的技术参数如下：1. 分辨率：128x64像素，即共有128列和64行像素点。
2. 视角：可视角度为大约160度，支持广泛的观看角度。
3. 对照度：对照度高，图象显示清晰，可适应不同环境的显示需求。
4. 亮度：亮度可调节，适应不同环境的亮度要求。
5. 响应时间：响应速度快，显示图象刷新迅速。
四、接口定义12864液晶的接口定义如下：1. 电源接口：包括电源正负极连接口，用于提供电源给液晶显示模块。
2. 数据接口：包括数据引脚和控制引脚，用于传输图象数据和控制信号。
3. 背光接口：用于连接背光灯，提供背光照明。
五、使用方法12864液晶的使用方法如下：1. 连接电源：将电源正负极连接到液晶模块的电源接口，确保电源供应正常。
2. 连接数据接口：将数据引脚和控制引脚连接到控制器或者微处理器的相应引脚。
3. 连接背光：将背光接口连接到背光灯，确保背光灯正常工作。
4. 编写代码：使用相应的编程语言，编写控制12864液晶显示的代码，包括图象数据传输和控制信号发送等。
5. 调试测试：将控制器或者微处理器与12864液晶连接后，进行调试测试，确保图象能够正常显示。
六、应用领域12864液晶广泛应用于各种电子设备中，包括但不限于以下领域：1. 仪器仪表：用于显示各种仪器仪表的测量结果、参数和状态信息。
目 录(一)概述 (1)(二) 外形尺寸图 (1)(三) 模块主要硬件构成说明 (2)(四) 模块的外部接口 (3)(五) 指令说明 (3)(六) 读写操作时序 (5)(七) 应用举例 (6)一． 概述FM12864I是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。
可完成图形显示，也可以显示8×4个(16×16点阵)汉字。
主要技术参数和性能：1.电源：VDD：+5V； 模块内自带-10V负压，用于LCD的驱动电压。
2.显示内容：128(列)×64(行)点3.全屏幕点阵4.七种指令5.与CPU接口采用8位数据总线并行输入输出和8条控制线6.占空比1/647.工作温度：-10℃∽+50℃，存储温度：-20℃∽+70℃二． 外形尺寸图1．外形尺寸图2． 外形尺寸表 1ITEM NOMINAL DIMEN UNIT 模块体积 54×50×6.5 mm视域 43.5×29 mm 行列点阵数 128×64 dots 点距离 0.28×0.35 mm点大小 0.32×0.39 mm三．模块主要硬件构成说明 (结构框图)IC3为行驱动器。
IC1，IC2为列驱动器。
IC1，IC2，IC3含有以下主要功能器件。
了解如下器件有利于对LCD模块之编程。
1. 指令寄存器(IR)IR是用于寄存指令码，与数据寄存器数据相对应。
当D/I=0时，在E信号下降沿的作用下，指令码写入IR。
2．数据寄存器(DR)DR是用于寄存数据的，与指令寄存器寄存指令相对应。
当D/I=1时，在下降沿作用下，图形显示数据写入DR，或在E信号高电平作用下由DR读到DB7∽DB0数据总线。
DR和DDRAM之间的数据传输是模块内部自动执行的。
3．忙标志：BFBF标志提供内部工作情况。
BF=1表示模块在内部操作，此时模块不接受外部指令和数据。

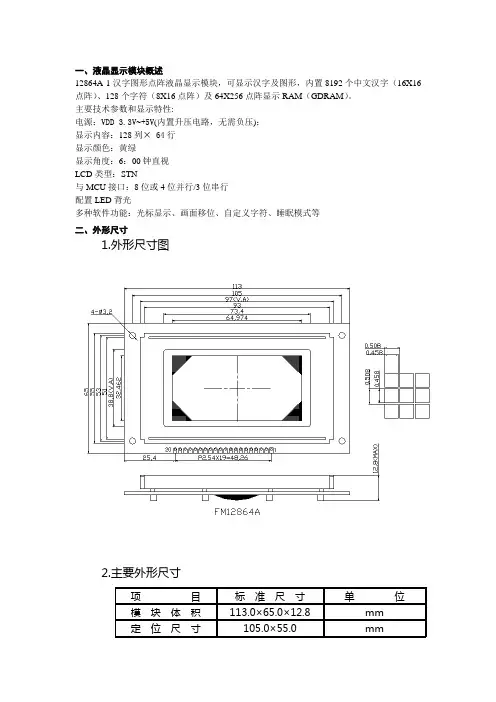

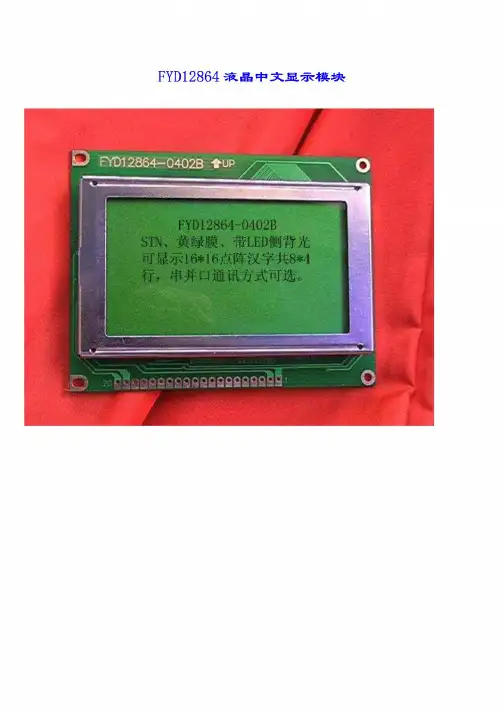

一、液晶显示模块概述12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.主要外形尺寸二、模块引脚说明128X64 引脚说明逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)2、串行连接时序图四、用户指令集备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。
2、“RE”为基本指令集与扩充指令集的选择控制位元，当变更“RE”位元后，往后的指令集将维持在最后的状态，除非再次变更“RE”位元，否则使用相同指令集时，不需每次重设“RE”位元。
