基于F5的负载均衡网络架构设计

基于F5的负载均衡网络架构设计负载均衡（Load Balancer）是一种将网络流量分发到多个服务器（或数据中心）以实现高可用性和增加服务性能的技术。

F5是一家专门提供负载均衡解决方案的公司，其产品和解决方案广泛应用于企业的网络架构设计中。

本文将基于F5的负载均衡网络架构进行设计，包括硬件设备选择、网络拓扑设计和配置策略等方面。

1.硬件设备选择在选取F5硬件设备时，需要考虑以下几个方面：-吞吐量需求：根据业务需求和预期的流量负载，选择合适的硬件设备，以确保能够支持预期的流量和性能。

-高可用性：选择支持冗余配置和双机热备的硬件设备，以实现高可用性的网络架构设计。

-扩展性：考虑未来的业务增长和流量负荷扩展，选择具有较好扩展性的硬件设备。

2.网络拓扑设计在进行网络拓扑设计时，需要考虑以下几个方面：-硬件设备的部署位置：根据网络拓扑和流量特征，选择合适的部署位置，例如在数据中心的边缘、核心区域或云服务提供商的平台上。

-冗余配置：通过使用冗余配置，确保负载均衡设备的高可用性。

可以通过将两个负载均衡设备配置为互相冗余，以实现设备的自动故障转移。

-服务器组织结构：根据业务需求和服务器资源的可用性，选择合适的服务器组织结构，例如单一数据中心、多个数据中心、云服务提供商等。

3.配置策略在进行配置策略时，需要考虑以下几个方面：-负载均衡算法：根据业务需求和流量特征，选择合适的负载均衡算法，例如轮询、加权轮询、最小连接等。

-健康检查：配置合适的健康检查机制，以确保只将流量分发到健康的服务器上。

可以使用ICMP、TCP、HTTP等方式进行健康检查。

-会话保持：对于需要维持会话状态的应用，配置合适的会话保持策略，以确保请求能够正确地路由到相同的服务器上。

-流量管理：根据流量的优先级和特点，配置合适的流量管理策略，例如优先级队列、带宽管理、流量分片等。

-安全性和防护：在负载均衡设备上配置安全性和防护机制，例如访问控制列表（ACL）、反射攻击和分布式拒绝服务（DDoS）防护等。

F5负载均衡设备组网架构概述1. 主设备和备份设备：F5负载均衡设备通常是以主备架构部署的，主设备负责实际的流量分发工作，而备份设备则在主设备发生故障时接管其工作，确保网络的稳定运行。

2. 负载均衡器和服务器间的连接：F5负载均衡设备与服务器之间会建立连接，负载均衡器可以监控服务器的运行状态，并根据负载情况自动调整流量分发策略，确保网络中的每台服务器都能得到合理的负载。

3. 负载均衡器间的通信：在多台F5负载均衡设备组成的集群中，各个负载均衡器之间需要进行通信，以便协调负载分发策略和同步配置信息，实现集中管理和控制。

4. 外部网络和内部网络的连接：F5负载均衡设备需要通过外部网络和内部网络进行通信，通过外部网络接收来自客户端的请求，并通过内部网络将流量分发给后端服务器，实现整个负载均衡流程。

总之，F5负载均衡设备的组网架构主要包括主备设备、服务器连接、负载均衡器间的通信和外部内部网络的连接等组成部分，通过合理的架构设计和配置，可以实现高效的负载均衡和流量分发，提高网络性能和可靠性。

由于不明确您所关注的方面，以下是一个关于F5负载均衡设备组网架构更详尽的概述。

5. 安全策略和防护：F5负载均衡设备在组网架构中也需要考虑安全因素。

它可以实施安全策略，如访问控制、防火墙和 SSL 加速等功能，保护整个网络免受恶意流量和攻击的侵扰。

此外，F5负载均衡器还可以提供 DDoS 防护，有效应对大规模的网络攻击，确保网络的稳定性和安全性。

6. 高可用性和容错设计：F5负载均衡设备在组网架构中需要考虑高可用性和容错设计，以确保网络的稳定运行。

采用双机热备或集群部署等方式，当其中一个设备发生故障时，另一个设备能够接管工作，保证整个系统的连续性。

同时也可以采用多地域部署的方式，通过全局负载均衡技术实现多地域的流量分发和灾备切换，提高整体系统的可用性和容错能力。

7. 集中管理和监控：F5负载均衡设备组网架构中还需要考虑集中管理和监控。

多链路负载均衡标准结构及阐述F5 Networks Inc.目录一、F5多链路负载均衡标准结构 (3)1.1 标准结构拓扑图 (3)1.2 技术阐述 (3)二、域名解析方式 (12)2.1 Root DNS Server直接与F5多链路负载均衡器配合 (12)2.1.1 CNAME方式 (13)2.1.2 NS委派方式 (13)2.2 Root DNS Server通过第三方DNS Server与F5多链路负载均衡器配合 (14)2.2.1 CNAME方式 (14)2.2.2 NS方式 (15)三、F5多链路负载均衡其它结构及阐述 (16)3.1冗余结构 (16)3.2与防火墙配合的结构 (17)3.2.1后置防火墙 (17)3.2.2前置防火墙 (18)一、F5多链路负载均衡标准结构1.1 标准结构拓扑图下图是F5多出口链路负载均衡解决方案的标准结构（单台设备）。

1.2 技术阐述网络环境描述上图中F5 多链路负载均衡设备通过ISP1和ISP2接入Internet。

每个ISP都分配给该网络一个IP地址网段，假设ISP1分配的地址段为100.1.1.0/24，ISP2分配的地址段为200.1.1.0/24（此处的200.1.1.0/24表示网络IP地址段为：200.1.1.0，子网掩码为24位，即255.255.255.0）。

同样，Internet知道通过ISP1访问100.1.1.0/24，通过ISP2访问200.1.1.0/24。

网络中的主机和服务器都属于私有网段192.168.1.0/24。

F5多链路负载均衡设备解决方案就是在部交换机和连接ISP的路由器之间，跨接一台多链路负载均衡设备应用交换机，所有的地址翻译和Internet链路优化全部由多链路负载均衡设备来完成。

✧Outbound技术实现➢Default Gateway PoolFor Example： pool default_gateway_pool {lb_method dynamic_ratiomember 100.1.1.1:0member 200.1.1.1:0}Default Gateway Pool中的Nodes为若干个下一跳路由器（Next Hop Router）的地址，用作Outbound负载均衡，可以通过三种方式生成。

F5服务器负载均衡解决方案F5服务器负载均衡解决方案是一种基于F5硬件和软件的系统架构，旨在提高服务器性能和可靠性。

通过将流量分配到多个服务器上，负载均衡解决方案可以确保每个服务器都处于平衡的工作状态，从而最大限度地提高系统的吞吐量和可用性。

F5负载均衡解决方案主要包括以下几个方面的内容：1.服务器冗余和故障恢复：一个F5负载均衡解决方案通常由多个服务器组成，这些服务器可以部署在不同的地理位置或数据中心。

通过将流量分发到多个服务器上，当其中一个服务器发生故障时，负载均衡器可以自动将流量重定向到其他正常工作的服务器上，从而实现服务器冗余和故障恢复。

2.流量分配算法：负载均衡器使用一系列流量分配算法将流量分发到后端服务器上。

常见的算法包括轮询、加权轮询、最少连接和源IP散列等。

轮询算法将流量依次分发到每个服务器上，而加权轮询算法则根据服务器的性能指标或负荷情况分配不同的权重。

最少连接算法将流量分发到连接数最少的服务器上，而源IP散列算法则根据源IP地址将流量映射到特定的服务器上。

通过选择合适的分配算法，可以实现流量的均衡分发，从而避免服务器的过载或过度闲置。

3. 状态监测和健康检查：负载均衡器可以定期检查后端服务器的状态，以确保它们处于正常工作状态。

这些健康检查可以通过Ping、HTTP 请求、TCP端口检查等不同的方式进行。

如果发现一些服务器不可用或出现性能问题，负载均衡器可以自动将其从服务器池中移除，避免将流量分发到它上面。

4. SSL加速和安全性：F5负载均衡器还可以提供SSL加速功能，通过在负载均衡器上进行SSL终结，减轻后端服务器的SSL负载，提高系统的性能和吞吐量。

此外，负载均衡器还可以提供安全防护功能，例如反向代理、DDoS防护和Web应用防火墙等，在保护后端服务器免受恶意攻击的同时，确保系统的稳定和安全。

5.智能路由和全局负载均衡：如果服务器部署在不同的地理位置或数据中心，F5负载均衡器可以根据用户请求的位置或其他条件，智能地将请求分发到最近或最合适的服务器上，从而减少延迟和提高用户体验。

F5LC链路负载均衡解决方案F5 LC（Link Controller）是F5 Networks公司推出的一种链路负载均衡解决方案，旨在提高网络服务的可用性、性能和安全性。

该解决方案利用Link Controller设备将流量分配到多个服务器或数据中心，以实现负载均衡和故障转移。

以下将详细介绍F5 LC链路负载均衡解决方案的原理、特点和应用场景。

一、F5LC链路负载均衡解决方案的原理1.数据链路层分析：F5LC设备在数据链路层收集和分析流量信息，包括源IP地址、目的IP地址、源端口、目的端口等。

2.流量分配策略：根据预设的流量分配策略，F5LC设备将接收到的流量分配到不同的服务器或数据中心。

3.流量转发：F5LC设备根据分配策略将流量转发到指定的服务器或数据中心，以实现负载均衡和故障转移。

4.健康检查：F5LC设备定期对服务器或数据中心进行健康检查，以确保它们正常工作。

如果发现故障，则自动将流量转发到其他正常的服务器或数据中心。

5.数据链路层回复：F5LC设备从服务器或数据中心接收响应数据，并将其返回给请求的客户端。

二、F5LC链路负载均衡解决方案的特点1.高可用性：F5LC链路负载均衡解决方案采用主备模式，当主设备发生故障时，备设备可以自动接管负载均衡功能，保证网络服务的连续性。

2.灵活的流量分配策略：F5LC链路负载均衡解决方案提供多种流量分配策略，包括轮询、加权轮询、最少连接、源IP散列等，可以根据实际需求选择合适的策略。

3. 多种链接层协议支持：F5 LC链路负载均衡解决方案支持多种链接层协议，包括Ethernet、Fast Ethernet、Gigabit Ethernet、ATM等，可以适用于不同的网络环境。

4.高性能：F5LC设备采用硬件加速技术和专用硬件芯片，可以实现高速的数据处理和转发，保证网络服务的性能。

5.强大的安全性：F5LC链路负载均衡解决方案支持SSL加密和认证技术，可以保护交换的数据安全，同时还支持DDoS攻击防护、防火墙和入侵预防系统等安全功能。

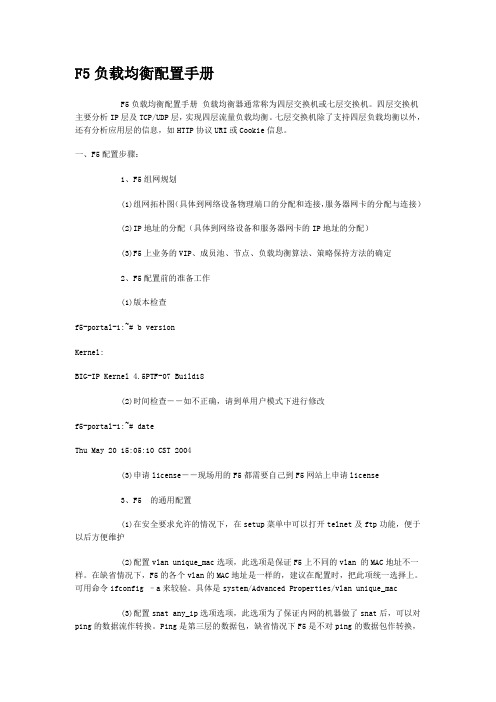

F5负载均衡配置手册F5负载均衡配置手册负载均衡器通常称为四层交换机或七层交换机。

四层交换机主要分析IP层及TCP/UDP层，实现四层流量负载均衡。

七层交换机除了支持四层负载均衡以外，还有分析应用层的信息，如HTTP协议URI或Cookie信息。

一、F5配置步骤：1、F5组网规划(1)组网拓朴图（具体到网络设备物理端口的分配和连接，服务器网卡的分配与连接）(2)IP地址的分配（具体到网络设备和服务器网卡的IP地址的分配）(3)F5上业务的VIP、成员池、节点、负载均衡算法、策略保持方法的确定2、F5配置前的准备工作(1)版本检查f5-portal-1:~# b versionKernel:BIG-IP Kernel 4.5PTF-07 Build18(2)时间检查－－如不正确，请到单用户模式下进行修改f5-portal-1:~# dateThu May 20 15:05:10 CST 2004(3)申请license－－现场用的F5都需要自己到F5网站上申请license3、F5 的通用配置(1)在安全要求允许的情况下，在setup菜单中可以打开telnet及ftp功能，便于以后方便维护(2)配置vlan unique_mac选项，此选项是保证F5上不同的vlan 的MAC地址不一样。

在缺省情况下，F5的各个vlan的MAC地址是一样的，建议在配置时，把此项统一选择上。

可用命令ifconfig –a来较验。

具体是system/Advanced Properties/vlan unique_mac(3)配置snat any_ip选项选项，此选项为了保证内网的机器做了snat后，可以对ping的数据流作转换。

Ping是第三层的数据包，缺省情况下F5是不对ping的数据包作转换，也就是internal vlan的主机无法ping external vlan的机器。

（注意：还可以采用telnet 来验证。

F5负载均衡配置介绍F5负载均衡（Load Balancing）是指将多个服务器或设备组成的集群组件，将流量分配到集群中的服务器或设备上，从而实现对网络流量的分担和合理利用，提高网络性能和可靠性的一种技术。

F5负载均衡是一种硬件负载均衡解决方案，由F5 Networks公司提供，并在全球范围内广泛应用于企业网络和互联网应用中。

F5负载均衡器（Load Balancer）是F5 Networks公司开发的一种网络设备，主要用于将请求分发给后端服务器，从而平衡服务器的负载。

F5负载均衡器能够根据预设的策略将流量分配到不同的服务器上，以达到最优的负载均衡效果。

以下将详细介绍F5负载均衡器的配置。

1.负载均衡配置方案F5负载均衡器支持多种负载均衡配置方案，包括基于Round Robin、Least Connections、Weighted Round Robin等算法的负载均衡配置方案。

用户可以根据实际需求选择合适的负载均衡算法，并进行相应的配置。

2.服务器池配置服务器池是负载均衡器管理的一组后端服务器，负载均衡器将流量分发给这些服务器来处理。

在配置F5负载均衡器时，需要添加和配置服务器池，包括指定服务器IP地址、端口号、连接数限制等参数。

3.请求匹配配置请求匹配是指负载均衡器根据请求的特征（如URL、域名、协议等）来匹配和分发请求。

通过配置请求匹配规则，可以将特定类型的请求分发给指定的服务器。

F5负载均衡器支持按照URL、域名、源IP地址等进行请求匹配。

4.健康检查配置健康检查是负载均衡器用于检测后端服务器状态的一种机制。

通过配置健康检查规则，负载均衡器可以定期检测后端服务器的响应时间、连接数等指标，将不可用的服务器自动剔除或停止分发流量。

F5负载均衡器支持多种健康检查方式，包括PING、TCP、HTTP等。

5.会话保持配置会话保持是负载均衡器用于保持用户会话状态的一种机制。

在负载均衡环境中，如果用户的请求被分发到不同的服务器上，可能会导致会话状态的丢失。

F5链路负载均衡解决方案LCF5是一家全球领先的应用交付与安全解决方案提供商，提供了多种链路负载均衡解决方案。

其中，F5的链路负载均衡解决方案LC以其高可用性、灵活性和可扩展性而备受青睐。

本文将详细介绍F5链路负载均衡解决方案LC的特点、工作原理、部署方式和优势。

1.高可用性：F5LC采用活动-备份的部署方式，当主链路故障时，备份链路会立即接管，以保证业务的连续性和可用性。

2.负载均衡：F5LC可以根据不同的负载均衡算法，将流量均匀地分配到多个链路上，避免其中一条链路被过载，提高整体性能。

3.智能流量管理：F5LC可以根据网络状况、链路质量和带宽利用率等因素来智能调整流量分配，以提供最佳的用户体验。

4.安全性：F5LC提供了多种安全特性，如DDoS防护、SSL加密解密、WAF等，以保护网络和应用不受攻击。

5.可扩展性：F5LC支持水平扩展，可以随着业务的增长而添加更多的链路，并自动进行流量分配和故障切换。

F5LC通过在链路前端部署负载均衡设备，将流量均匀地分配到多个链路上，以提高系统的吞吐量和响应速度。

其工作原理如下：1.客户端向F5负载均衡设备发送请求。

2.F5负载均衡设备根据配置的负载均衡算法，选择一条健康的链路，并将请求转发给该链路上的服务器。

3.服务器接收到请求后，处理并返回响应给F5负载均衡设备。

4.F5负载均衡设备将响应返回给客户端。

F5LC可以以硬件形式部署在数据中心的网络架构中，也可以以虚拟化形式部署在云环境中。

具体的部署方式包括以下几种：1.单一数据中心：将负载均衡设备直接部署在数据中心内，用于分发流量到多个服务器。

2.多数据中心：在多个数据中心分别部署负载均衡设备，并通过跨数据中心的链路进行流量分发和故障切换。

3.云环境：将负载均衡设备以虚拟化的形式部署在云平台上，与云服务提供商的负载均衡服务相结合，提供更加可靠的负载均衡能力。

1.高性能：F5LC采用硬件加速和专用芯片技术，能够处理大量的并发请求，满足高负载的需求。

f5负载均衡部署方案负载均衡是一种常见的网络部署策略，旨在分配网络流量，确保服务器资源的高效利用和提高系统的可用性和可伸缩性。

而F5负载均衡设备是目前业界较为常用的一种解决方案，具有强大的性能和灵活的配置能力。

本文将介绍F5负载均衡的部署方案，并探讨其优势和适用场景。

一、F5负载均衡的基本原理F5负载均衡设备采用Layer 4和Layer 7的负载均衡算法，能够根据源IP地址、目标IP地址、协议类型、传输层端口等多种因素进行智能调度，将用户请求合理地分发给后端服务器。

基于Layer 7的调度算法还可以根据应用层协议特性进行高级匹配和调度，进一步提高负载均衡的效果。

二、F5负载均衡的部署方案1. 单臂模式部署单臂模式是一种基本的F5负载均衡部署方式，通过将负载均衡设备插入到服务器和网络之间，实现数据包的转发和调度。

在单臂模式下，负载均衡设备需要配置虚拟IP地址，将客户端请求转发给后端的多个服务器。

单臂模式适用于小型网络环境，配置简单，但同时可能存在单点故障的风险。

2. 双臂模式部署双臂模式是一种更为灵活和可靠的F5负载均衡部署方式。

在双臂模式下，负载均衡设备不仅插入到服务器和网络之间，还插入到防火墙和网络之间，实现更全面的流量管理和安全策略控制。

通过与防火墙的联动，双臂模式可以对入侵和攻击进行有效的防范和阻挡。

3. 高可用部署为了提高系统的可用性，可以采用F5负载均衡设备的高可用部署方案。

高可用部署通常需要配置两台负载均衡设备，通过VRRP（虚拟路由冗余协议）或其他技术实现设备之间的状态同步和故障切换。

当一台设备发生故障时，另一台设备能够自动接管流量管理，从而保证系统的持续可用性。

4. SSL加速与安全F5负载均衡设备还可以实现SSL加速和安全策略控制。

SSL加速通过在负载均衡设备上进行SSL/TLS终结，减轻后端服务器的计算压力，提高SSL协议的处理性能。

同时，F5负载均衡设备可以通过SSL 握手检测和WAF（Web应用防火墙）等技术，保护应用程序和数据的安全。

F5负载均衡算法详解负载均衡是一种技术手段，用于平衡服务器的负载，提高系统的性能和可用性。

F5负载均衡算法是指由网络设备厂商F5 Networks提供的一系列负载均衡算法。

首先，负载均衡算法的作用是将客户端请求分发给多个服务器，使每个服务器的负载相对均衡。

F5负载均衡算法可以通过监测服务器的健康状态，实时调整负载分配策略，以保证服务器资源的最大利用率和系统的稳定性。

1. 轮询算法（Round Robin）：将请求按顺序轮流分发给服务器。

每个请求依次分配给下一个服务器，循环往复。

这种算法比较简单，但是无法根据服务器的负载情况进行动态调整。

2. 权重轮询算法（Weighted Round Robin）：为每个服务器分配一个权重值，根据权重决定每个服务器分配的请求数量。

可以根据服务器的性能和配置不同，合理调整权重值，实现更灵活的负载均衡。

3. 最少连接算法（Least Connection）：根据服务器的当前连接数来决定分配请求的服务器。

将请求分配给当前连接数最少的服务器，以达到均衡负载的目的。

这种算法适用于每个请求所需的资源不同的情况。

4. 源地址散列算法（Source IP Hash）：根据客户端的IP地址进行哈希运算，将哈希值与服务器列表进行匹配，确定请求应该分配给哪个服务器。

对于相同的客户端IP地址，保证只有一个固定的服务器处理。

这种算法可以保持会话的一致性。

5. 最快响应算法（Fastest Response）：通过测量服务器的响应时间来决定分配请求的服务器。

将请求分配给响应时间最短的服务器，以提高系统性能和用户体验。

6. 动态服务选择算法（Dynamic Service Selection）：根据实时监测的服务器状态和负载情况，自动选择最适合处理当前请求的服务器。

可以根据服务器的负载、响应时间、带宽等指标进行综合评估，动态调整负载分配策略。

以上是F5负载均衡算法的主要内容，每种算法都有不同的适用场景和特点。
