(完整word版)《测量小灯泡的电功率》练习题

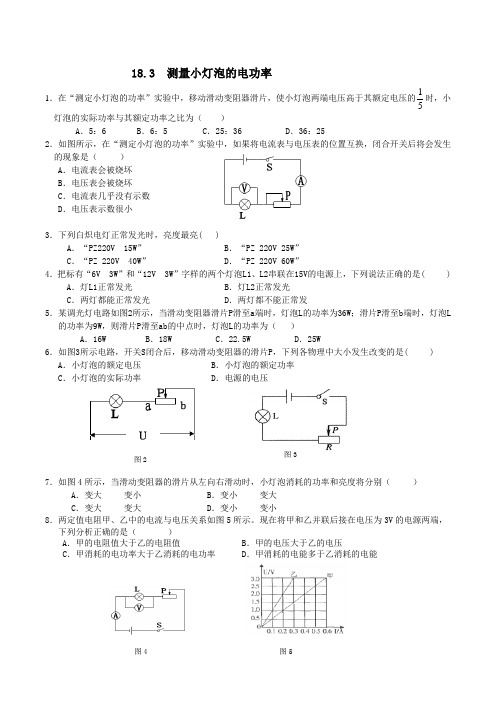

18.3 测量小灯泡的电功率1．在“测定小灯泡的功率”实验中，移动滑动变阻器滑片，使小灯泡两端电压高于其额定电压的51时，小灯泡的实际功率与其额定功率之比为（ ）A ．5：6B ．6：5C ．25：36D ．36：252．如图所示，在“测定小灯泡的功率”实验中，如果将电流表与电压表的位置互换，闭合开关后将会发生的现象是（ ）A ．电流表会被烧坏B ．电压表会被烧坏C ．电流表几乎没有示数D ．电压表示数很小3．下列白炽电灯正常发光时，亮度最亮( )A ．“PZ220V 15W ”B ．“PZ 220V 25W ”C ．“PZ 220V 40W ”D ．“PZ 220V 60W ”4．把标有“6V 3W ”和“12V 3W ”字样的两个灯泡L1、L2串联在15V 的电源上，下列说法正确的是( )A ．灯L1正常发光B ．灯L2正常发光C ．两灯都能正常发光D ．两灯都不能正常发5．某调光灯电路如图2所示，当滑动变阻器滑片P 滑至a 端时，灯泡L 的功率为36W ；滑片P 滑至b 端时，灯泡L的功率为9W ，则滑片P 滑至ab 的中点时，灯泡L 的功率为（ ）A ．16WB ．18WC ．22.5WD ．25W6．如图3所示电路，开关S 闭合后，移动滑动变阻器的滑片P ，下列各物理中大小发生改变的是( )A ．小灯泡的额定电压B ．小灯泡的额定功率C ．小灯泡的实际功率D ．电源的电压7．如图4所示，当滑动变阻器的滑片从左向右滑动时，小灯泡消耗的功率和亮度将分别（ ）A ．变大 变小B ．变小 变大C ．变大 变大D ．变小 变小8．两定值电阻甲、乙中的电流与电压关系如图5所示。

现在将甲和乙并联后接在电压为3V 的电源两端，下列分析正确的是（ ）A ．甲的电阻值大于乙的电阻值B ．甲的电压大于乙的电压C ．甲消耗的电功率大于乙消耗的电功率D ．甲消耗的电能多于乙消耗的电能9．“220V 40W ”和“220V 60W ”的两个白炽灯串联后接在220V 的电路中，结果是（ ）A ．每只白炽灯的额定电压都变小了B ．每只白炽灯的实际功率都小于其额定功率C ．每只白炽灯的额定功率都变小了D ．每只白炽灯的额定电压都小于其实际电压10．甲灯标有“220V 100W ”，乙灯标有“110V 100W ”，当它们正常发光时，消耗的电能（ ）A ．甲灯多B ．乙灯多C ．一样多D ．不能确定11．在“测定小灯泡电功率”的实验中，为了测出额定电压为2.5V 的小灯泡的额定功率，至少要用 节干电池，电压表应与 并联，电压表最好选用的量程。

测量小灯泡的电功率1．右图图是测量标有"2.5V"字样小灯泡电阻的电路图。

⑴在图中圆圈内填入电压表与电流表的符号。

⑵移动滑动变阻器的滑片使小灯泡正常发光，电流表示数如图所示，其示数是_______________A，小灯泡正常发光时电阻为___Ω。

⑶如要使小灯泡变暗，滑动变阻器的滑片应向_________端移动。

⑷利用这个实验也能测出小灯泡的额定功率，小灯泡的额定功率为_______________W。

2、小明做“伏安法”测电阻的实验，所用的器材有两节旧干电池串联成的电路，阻值为0～20Ω的滑动变阻器R，待电阻R x及如图甲所示的其他器材。

（1）小明将实验电路连接成如图甲所示，实验前应将滑动变阻器滑片滑到端（选填“A”或“B”）。

（2）经检查无误后，闭合开关，小明调节滑动变阻器进行了多次测量。

当小明将滑动变阻器调节到接入电路的阻值等于零时，对应的电压表、电流表示数如图乙所示，则该待测电阻R x= 。

（3）细心的小明发现，滑动变阻器滑到接入电路的阻值等于零时，待测电阻两端电压达不到两节新干电池串联后的总电压。

小明请教物理老师，老师告诉他，干电池的内部都是存在电阻的，简称内阻，干电池用久后内阻会变大。

干电池可以看成是一个电压稳定的电源与一个内阻串联而成。

小明想测出本实验电源的内阻，于是向老师要来一只5Ω的定值电阻替换掉甲图中的R x，闭合开关，仍将滑动变阻器调节到接入电路的阻值等于零，测出此时电流为0.40A，结合上一步的测量值。

可算出本实验干电池组的内阻为Ω。

3、小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器、电流表、电压表、开关及导线若干。

（l ）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是 ；（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是 （填正确选项前的字母）A ．滑动变阻器断路B ．开关接触不良C ．小灯泡与灯座接触不良D ．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中，从表中可知小灯泡的额定功率为 W 。

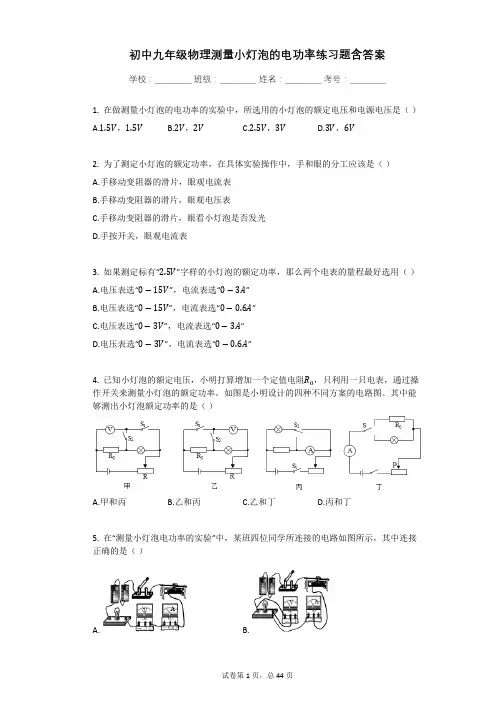

初中九年级物理测量小灯泡的电功率练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________1. 在做测量小灯泡的电功率的实验中，所选用的小灯泡的额定电压和电源电压是（）A.1.5V，1.5VB.2V，2VC.2.5V，3VD.3V，6V2. 为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（）A.手移动变阻器的滑片，眼观电流表B.手移动变阻器的滑片，眼观电压表C.手移动变阻器的滑片，眼看小灯泡是否发光D.手按开关，眼观电流表3. 如果测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（）A.电压表选“0−15V”，电流表选“0−3A”B.电压表选“0−15V”，电流表选“0−0.6A”C.电压表选“0−3V”，电流表选“0−3A”D.电压表选“0−3V”，电流表选“0−0.6A”4. 已知小灯泡的额定电压，小明打算增加一个定值电阻R0，只利用一只电表，通过操作开关来测量小灯泡的额定功率。

如图是小明设计的四种不同方案的电路图。

其中能够测出小灯泡额定功率的是（）A.甲和丙B.乙和丙C.乙和丁D.丙和丁5. 在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（）A. B.C. D.6. 在做伏安法测定小灯泡电功率的实验时，有一位同学分别设计了四个实验电路图，如图所示，其中正确的是（）A. B.C. D.7. 在测量额定电压为2.5V的小灯泡的电功率时。

小红所观察和记录的结果如表所示。

分析实验记录，她得出了以下结论①小灯泡的额定功率为0.625W②小灯泡的实际功率越大，亮度越亮③小灯泡的电阻随两端的电压升高而增大①小灯泡和阻值为2Ω的定值电阻串联接在电压为3V的电源两端时，能正常发光其中正确的是（）A.只有①B.只有①②C.只有①②③D.①②③④都正确8. 如图是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据此图，可以直接研究的问题是（）A.测小灯泡正常发光的电阻B.测小灯泡的实际电功率C.测小灯泡消耗的电能D.测小灯泡产生的热量9. 在电源电压恒定、R0阻值已知的情况下，只用电流表测量额定电流为I额的小灯泡的电功率，下列四种设计方案不能得到灯泡额定功率的是（）A. B.C. D.10. 小明利用电能表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在20min内，消耗电能0.3kW⋅ℎ，这个用电器可能是（）A.微波炉B. 电冰箱C.电视机D. 收音机11. 某用电器，正常工作的电压为6V，阻值为15Ω，正常工作时的电流为________；当它两端电压为0V时，该导体的电阻为________Ω；若将它与一只20Ω的电阻串联后接到电压是________V的电源上，此用电器才能正常工作．12. 如图所示，小明家的电路中的同一个插排上连接了多个大功率用电器，这些用电器同时工作，一会儿小明家的保险丝就被烧断了．这是因为用电器的总功率过大，导致电路中的电流过大，因电流的________效应而将保险丝熔断．制作保险丝的材料应该具有较________（选填“低”或“高”）的熔点．13. 支持快速充电已经成为很多手机的标配．手机电池充电时，它相当于________（选填“电源”或“用电器”）．现有一款手机电池容量为4000mA⋅ℎ，电池电压为4V，它充满电后，大约储存的电能为________J．使用该手机的快充功能，充电时的电压为5V，2小时即可充满，则充电时的电流为________A．14. 在“测量小灯泡的额定功率”实验中，提供如下实验器材：A．电源（输出电压恒为4.5V）B．小灯泡（额定电压3.5V．电阻约为10Ω）C．滑动变阻器(0∼10Ω，最大电流2A)D．电压表（量程0∼3V）E．电流表（量程0∼0.6A∼3A）（1）实验小组初步设计电路如图甲所示．经分析此电路无法测出小灯泡的额定功率，原因是________．（2）重新设计电路如图乙所示，请对照此图在答题卡图中用笔画线替代导线，完成实物图的连接．（3）连接电路完成后，闭合开关，发现电流表不动，电压表也无示数，若电路中只有一处故障，可能是________．A.小灯泡断路B.电压表断路C.滑动变阻器断路（4）排除故障后继续实验，闭合开关，调节滑动变阻器，当电压表示数为________V 时小灯泡正常发光，此时电流表示数如图丁所示，则小灯泡的额定功率P=________W．额15. （1）如图甲是小红测量小灯泡额定功率的电路图，灯泡额定电压U额＝3.8V；①闭合开关，移动滑动变阻器滑片至图甲所示位置，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器滑片向________端（选填“A”或“B”）移动；②当灯泡正常发光时，电流表示数如图乙所示，则灯泡的额定电流I额＝________A，＝________W。

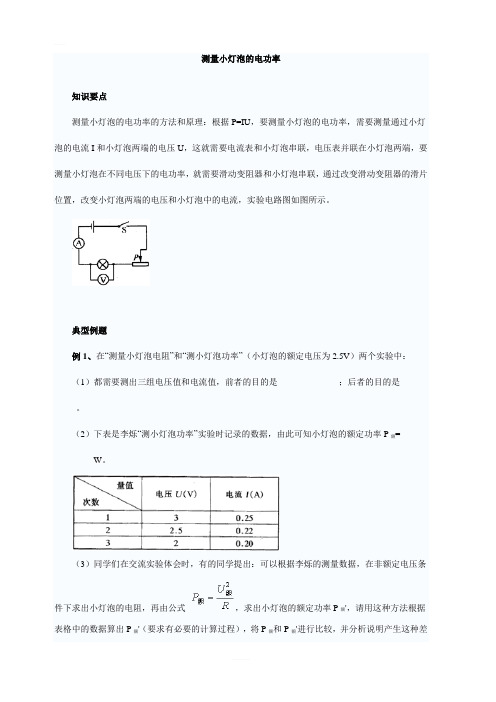

测量小灯泡的电功率知识要点测量小灯泡的电功率的方法和原理：根据P=IU，要测量小灯泡的电功率，需要测量通过小灯泡的电流I和小灯泡两端的电压U，这就需要电流表和小灯泡串联，电压表并联在小灯泡两端，要测量小灯泡在不同电压下的电功率，就需要滑动变阻器和小灯泡串联，通过改变滑动变阻器的滑片位置，改变小灯泡两端的电压和小灯泡中的电流，实验电路图如图所示。

典型例题例1、在“测量小灯泡电阻”和“测小灯泡功率”（小灯泡的额定电压为2.5V）两个实验中：（1）都需要测出三组电压值和电流值，前者的目的是______________；后者的目的是______ _____。

（2）下表是李烁“测小灯泡功率”实验时记录的数据，由此可知小灯泡的额定功率P额=______ _________W。

（3）同学们在交流实验体会时，有的同学提出：可以根据李烁的测量数据，在非额定电压条件下求出小灯泡的电阻，再由公式，求出小灯泡的额定功率P额'，请用这种方法根据表格中的数据算出P额'（要求有必要的计算过程），将P额和P额'进行比较，并分析说明产生这种差异的根本原因。

解：（1）用电压表和电流表测小灯泡的电阻和电功率，测量电路和方法完全相同，前者利用计算灯泡的电阻，后者利用P=IU计算灯泡的功率，测量过程中都要测出三组电压值和电流值，前者的目的是进行多次测量，求电阻的平均值，减小测量的误差；后者的目的是测小灯泡在额定电压下的额定功率和不在额定电压下的实际功率，并加以比较，寻求小灯泡的发光亮度和实际功率及实际电压的关系。

（2）小灯泡的额定电压为2.5V，由实验数据知道，灯泡两端电压等于额定电压时，通过灯泡的电流为0.22A，小灯泡的额定功率P额=IU额=0.22A×2.5V=0.55W。

（3）根据实验测得的数据，U1=3V时，I1=0.25A，此时灯泡的电阻，小灯泡的额定功率，P额'＜P额，原因是灯丝的电阻受温度的影响，电压高时，灯丝温度高，测得的电阻偏大，由可知计算出的P额'值偏小，若选择U3=2V、I3=0.20A计算电阻R3，由计算出的P额'值将偏大。

初三物理测量小灯泡的电功率试题答案及解析1.（8分）小明在做“测量小灯泡电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V（阻值约为10Ω）（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是．（2）在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器（填“甲”“乙”）连入电路，才能保证实验的顺利进行；（3）小明接好最后一根导线，灯就亮了，且电压表和电流表示数都很大，则他操作中的错误、．（4）排除故障后，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像，根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而．（5）若电压表的小量程已损坏，在不添加任何器材的情况下，请你在方框内画出能测量小灯泡额定功率的实验电路图．【答案】（1）进行调零；（2）乙；（3）开关没有断开；滑动变阻器滑片没有调到最大阻值处；（4）0.625；增大；（5）如图所示．【解析】（1）根据图所示，可知电流表指针没有指在零刻度，接下来应该进行调零；（2）电源电压为6V，小灯泡的额定电压为2.5V，则串联在电路中的滑动变阻器分压应大于等于3.5V．由于滑动变阻器与小灯泡串联，流过它们的电流相同，滑动变阻器的分压大于小灯泡的分压，则滑动变阻器的阻值应大于小灯泡的阻值，因此应选乙滑动变阻器．（3）小明把最后一根导线连接完毕后，灯就亮了，说明连接电路时开关没有断开，且立即看到电压表和电流表立即都有较大示数，说明电路的总电阻很小，即滑动变阻器滑片没有调到最大阻值处；（4）由于灯泡的额定电压是2.5V，且据图象能看出，此时的电流是0.25A，故此时的功率即额定功率是：P=UI=2.5V×0.25A=0.625W；结合欧姆定律可看出，此时小灯泡灯丝电阻随电压增大而增大；（5）电源电压为6V，灯泡和滑动变阻器串联在电路中，灯泡正常工作时的电压为2.5V，则滑动变阻器的电压为6V-2.5V=3.5V＞3V，所以用电压表0～15V量程时，并联在滑动变阻器两端，当滑动变阻器的电压为3.5V时，灯泡正常工作．电路图如图．【考点】电功率的测量2.某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样（1）在检查仪器时，发现电流表的指针如图a所示，则他接下来的操作是．（2）请你根据图b电路图用笔画线代替导线，将图c中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉．（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图d所示，现要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”）移动，同时眼睛应观察．（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图e所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为W，小灯泡灯线形电阻随电压的增大而（选填“增大”、“不变”或“减小”）．（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图f所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线．让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．”请你用小明的方法判断如图g中小磁针北极转向．图h中小磁针北极转向（两空均选填“纸内”或“纸外”）．【答案】（1）调零；（2）见下图（3）左；电压表示数，使电压表示数为2.5V；（4）0.625；增大；（5）纸外；纸内．【解析】（1）检查仪器的过程中，还没有使用，电流表已经不指在零刻度线，说明需要调零。

测量小灯泡的电功率（含答案）1．小阳用“伏安法”测量额定电压为6V小灯泡L的额定功率。

他连接了如图所示的实验电路，其中各元件均符合实验要求且完好无损。

（1）当开关试触时，出现的现象是：_________（选填选项前的字母）；A．电流表的指针向左偏转B．电压表的指针向左偏转C．小灯泡L的灯丝烧断D．电流表指针超过量程偏转（2）改正错误后，闭合开关，移动滑动变阻器的滑片P，使电压表示数为6V，此时如图所示电流表的示数为_________A，则小灯泡L的额定功率为_________W；（3）保持小灯泡L正常发光的电路状态。

断开开关，只将标有“6V0.6A”的小灯泡代替小灯泡L，闭合开关，小灯泡的实际功率将_________（选填“大于”、“等于”或“小于”）它的额定功率。

2．好学的斌斌在家利用物理电学器材测量标有“2.5V”小灯泡的电功率，选用的器材有：电流表，电压表，3节新干电池，标有“30Ω1A”的滑动变阻器，开关及导线若干。

（1）实验前，斌斌发现电流表出现如图甲情况，接下来应该进行______；（2）斌斌连接好电路后，闭合开关前，经检查发现电路有一根导线连接错误，请你在图乙中错误的连线上画“×”，并用笔画线代替导线将电路连接正确；______（3）改正电路后，应将滑动变阻器滑片移到最_______端（选填“左”或“右”），然后闭合开关，此时他发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡处出现_______（选填“短路”或“断路”）；（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_______W；（5）斌斌发现家里还有一个标有“3V”的小灯泡，他用“3V”小灯泡替换“2.5V”小灯泡后，移动滑片多次测量并做出了流过小灯泡的电流与其两端电压关系图，如图丁所示，通过数据分析知，小灯泡的电阻并不是恒定的，其主要影响因素是_______；在额定电压下，______小灯泡更亮一些（选填“2.5V”或“3V”）；在该电路中，当滑动变阻器接入电路的阻值为20Ω时，电路消耗的总功率为_______W。

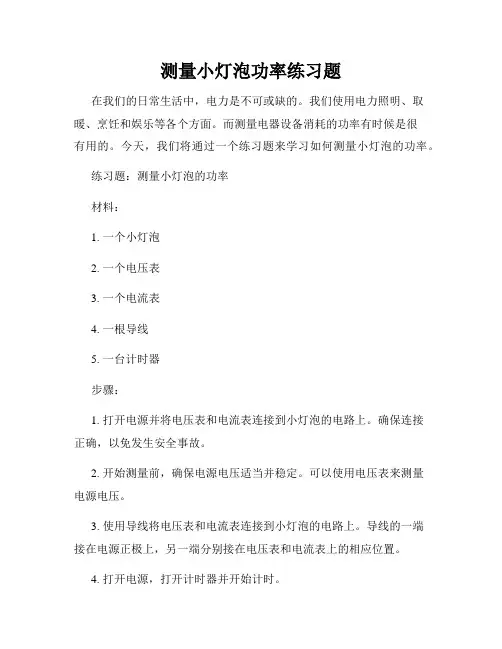

测量小灯泡功率练习题在我们的日常生活中，电力是不可或缺的。

我们使用电力照明、取暖、烹饪和娱乐等各个方面。

而测量电器设备消耗的功率有时候是很有用的。

今天，我们将通过一个练习题来学习如何测量小灯泡的功率。

练习题：测量小灯泡的功率材料：1. 一个小灯泡2. 一个电压表3. 一个电流表4. 一根导线5. 一台计时器步骤：1. 打开电源并将电压表和电流表连接到小灯泡的电路上。

确保连接正确，以免发生安全事故。

2. 开始测量前，确保电源电压适当并稳定。

可以使用电压表来测量电源电压。

3. 使用导线将电压表和电流表连接到小灯泡的电路上。

导线的一端接在电源正极上，另一端分别接在电压表和电流表上的相应位置。

4. 打开电源，打开计时器并开始计时。

5. 记录电流表和电压表的读数。

6. 在规定的时间内，记录下多个读数。

这可以帮助我们计算出小灯泡的平均功率。

7. 将读数记录在表格或笔记本上，并计算出小灯泡的功率。

讨论：1. 通过测量电压和电流，我们可以使用以下公式计算小灯泡的功率：P = V * I其中，P是功率，V是电压，I是电流。

2. 为了提高准确性，我们应该测量多次，并计算平均值。

这样可以避免由于误差造成的不准确结果。

3. 我们可以尝试测量不同灯泡的功率，并进行比较。

这可以帮助我们了解不同灯泡对电能的利用效率。

应用：1. 测量灯泡的功率有助于我们了解我们使用的电器设备所需的能源量。

2. 通过测量灯泡的功率，我们可以评估其能效。

这对于购买节能灯泡或评估灯泡的使用寿命非常有用。

3. 对于研究电器设备的耗能情况或计划能源分配的人来说，测量功率是非常重要的。

结论：通过测量小灯泡的功率，我们可以了解到它们消耗的电能量。

这个练习题不仅帮助我们了解测量功率的方法，同时也让我们意识到节能的重要性。

所以，无论是对于个人还是对于社会，测量功率都是一个有用的技能和知识。

希望这个练习题能够帮助大家更好地理解功率的概念，以及它在我们日常生活中的应用。

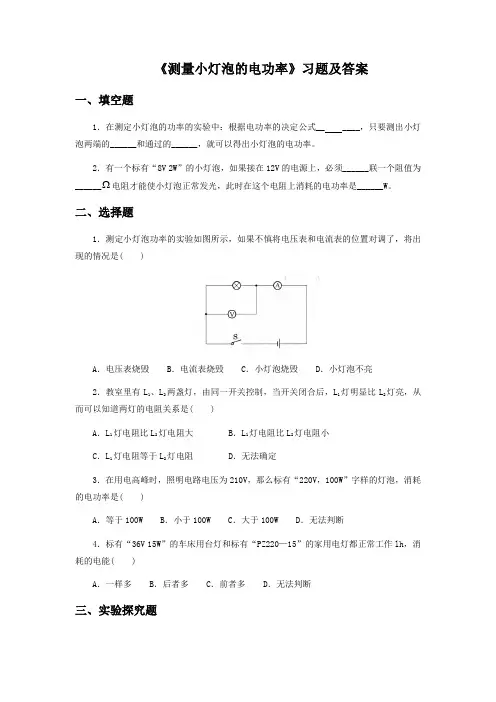

《测量小灯泡的电功率》习题及答案一、填空题1．在测定小灯泡的功率的实验中：根据电功率的决定公式__ ____，只要测出小灯泡两端的______和通过的______，就可以得出小灯泡的电功率。

2．有一个标有“8V 2W”的小灯泡，如果接在12V的电源上，必须______联一个阻值为______ 电阻才能使小灯泡正常发光，此时在这个电阻上消耗的电功率是______W。

二、选择题1．测定小灯泡功率的实验如图所示，如果不慎将电压表和电流表的位置对调了，将出现的情况是( )A．电压表烧毁 B．电流表烧毁 C．小灯泡烧毁 D．小灯泡不亮2．教室里有L1、L2两盏灯，由同一开关控制，当开关闭合后，L1灯明显比L2灯亮，从而可以知道两灯的电阻关系是( )A．L1灯电阻比L2灯电阻大 B．L l灯电阻比L2灯电阻小C．L1灯电阻等于L2灯电阻 D．无法确定3．在用电高峰时，照明电路电压为210V，那么标有“220V，100W”字样的灯泡，消耗的电功率是( )A．等于100W B．小于100W C．大于100W D．无法判断4．标有“36V 15W”的车床用台灯和标有“PZ220—15”的家用电灯都正常工作lh，消耗的电能( )A．一样多 B．后者多 C．前者多 D．无法判断三、实验探究题1．为了测定额定电压为2.5V的小灯泡的额定功率，问：(1)请根据如图所示器材，画出实验电路图，并连接实物电路；(2)当按电路图连接实物电路时，开关应______；在闭合开关前要把滑动变阻器的滑片P移到______的位置；(3)为了迅速准确地测定额定电压时的额定功率，至少要______节干电池，用______调节小灯泡两端的电压，电压表应和______并联，为了提高测量的准确程度，最好选用______V 的量程，闭合开关后发现小灯泡两端的电压只有2V，这时滑动变阻器的滑片户应向______端移动，使电压表的示数为______V，若此时电流表的示数为0.2A，则该灯泡的额定功率为______W；(4)实验证实了当小灯泡两端的实际电压大于额定电压时，灯的实际电功率______于额定电功率，灯变______；当灯的实际电压小于额定电压时，灯的实际电功率______于额定电功率，灯变______；当实际电压______于额定电压时，灯的实际电功率等于额定电功率，此时灯______ (选填“能”或“不能”)正常发光。

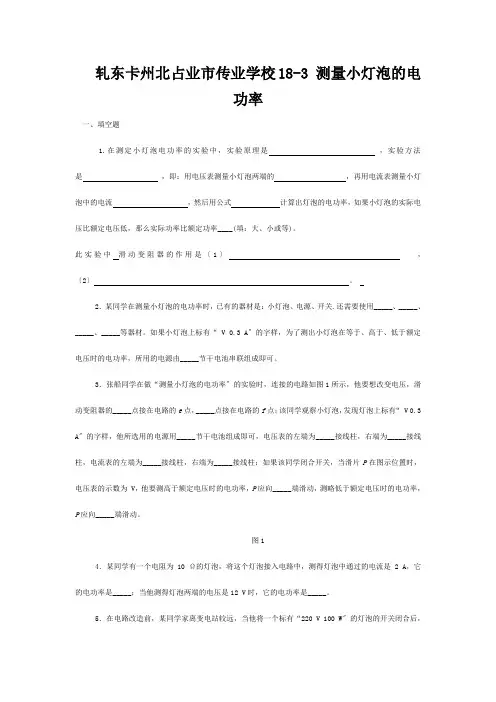

轧东卡州北占业市传业学校18-3 测量小灯泡的电功率一、填空题1.在测定小灯泡电功率的实验中，实验原理是，实验方法是，即：用电压表测量小灯泡两端的，再用电流表测量小灯泡中的电流，然后用公式计算出灯泡的电功率，如果小灯泡的实际电压比额定电压低，那么实际功率比额定功率____(填：大、小或等)。

此实验中滑动变阻器的作用是〔1〕，〔2〕。

2．某同学在测量小灯泡的电功率时，已有的器材是：小灯泡、电源、开关.还需要使用_____、_____、_____、_____等器材。

如果小灯泡上标有“ V 0.3 A〞的字样，为了测出小灯泡在等于、高于、低于额定电压时的电功率，所用的电源由_____节干电池串联组成即可。

3．张船同学在做“测量小灯泡的电功率〞的实验时，连接的电路如图1所示，他要想改变电压，滑动变阻器的_____点接在电路的e点，_____点接在电路的f点；该同学观察小灯泡，发现灯泡上标有“ V 0.3 A〞的字样，他所选用的电源用_____节干电池组成即可，电压表的左端为_____接线柱，右端为_____接线柱，电流表的左端为_____接线柱，右端为_____接线柱；如果该同学闭合开关，当滑片P在图示位置时，电压表的示数为 V，他要测高于额定电压时的电功率，P应向_____端滑动，测略低于额定电压时的电功率，P应向_____端滑动。

图14．某同学有一个电阻为10 Ω的灯泡，将这个灯泡接入电路中，测得灯泡中通过的电流是2 A，它的电功率是_____；当他测得灯泡两端的电压是12 V时，它的电功率是_____。

5．在电路改造前，某同学家离变电站较远，当他将一个标有“220 V 100 W〞的灯泡的开关闭合后，发现灯泡亮度不够，他用电压表测量了电路中的电压，发现为200 V，通过灯泡的电流是_____A，灯泡的实际电功率是_____W。

二、选择题1．两个定值电阻R1和R2，阻值分别为10 Ω和20 Ω，允许通过的电流分别为1 A和0.5 A，将它们串联在电路中，以下说法中正确的选项是A.加在它们两端的电压最大值为20 VB.通过电路的电流最大值为1 AC.通过电路的电流最大值为0.5 AD.他们的总功率最大值是15 W2．某同学有三只电灯泡，上面分别标有“220 V 60 W〞“110 V 60 W〞“36 V 60 W〞的字样，如果该同学将这三只灯泡分别接到各自额定电压的电路中。

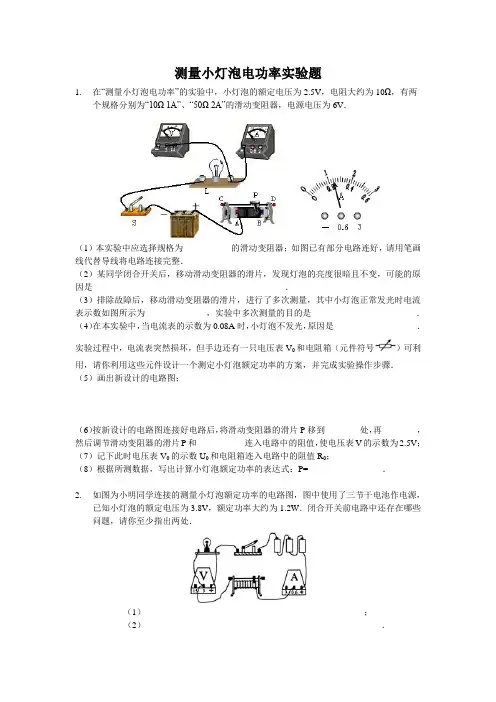

测量小灯泡电功率实验题1.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V．（1）本实验中应选择规格为___________的滑动变阻器；如图已有部分电路连好，请用笔画线代替导线将电路连接完整．（2）某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是__________________________________________ ．（3）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示为______________，实验中多次测量的目的是________________________．（4）在本实验中，当电流表的示数为0.08A时，小灯泡不发光，原因是_________________ ．实验过程中，电流表突然损坏，但手边还有一只电压表V0和电阻箱（元件符号）可利用，请你利用这些元件设计一个测定小灯泡额定功率的方案，并完成实验操作步骤．（5）画出新设计的电路图；（6）按新设计的电路图连接好电路后，将滑动变阻器的滑片P移到________处，再______ ，然后调节滑动变阻器的滑片P和___________连入电路中的阻值，使电压表V的示数为2.5V；（7）记下此时电压表V0的示数U0和电阻箱连入电路中的阻值R0；（8）根据所测数据，写出计算小灯泡额定功率的表达式：P=_______________ ．2.如图为小明同学连接的测量小灯泡额定功率的电路图，图中使用了三节干电池作电源，已知小灯泡的额定电压为3.8V，额定功率大约为1.2W．闭合开关前电路中还存在哪些问题，请你至少指出两处．（1） ________________________________________________；（2） ____________________________________________________ ．3.某小组在测定小灯泡功率的实验中，小组成员分别按不同要求进行了实验．（1）为了使小灯正常发光，应调节_____________________ ，使电压表或电流表示数为________________________ ．（2）小组成员甲选用了不同额定电压的小灯泡分别进行实验，并把实验测得的有关数据和计算出的电功率数值填入了表格中，请你帮助他完成表格中的另一空格，并分析表．（3电压为3V的两个小灯泡分别并联在电源电压为3V的电路中，如图所示，并把实验测得的有关数据和计算出的电功率数值填入表格中，由此得出结论：在电路中，电路消耗的总电功率等于各用电器消耗功率之和．你认为该成员的验证过程和得到的结论是__________________ （选填“合理完整的”或“合理不完整”）．4.（1）他注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮．你认为，拫据他观察的现象和实验数据分析，可得出一些什么结论呢？至少说出两点（这两点的意思应不同）：① _______________________________ ② ____________________________ ．（2）他还注意到，这个实验记录也可以用来计算灯丝的电阻，于是他进行了计算．可结果令他很纳闷；导体的电阻不是与电压、电流无关吗？怎么三次计算的阻值不一样呢？请你给他作出两种可能性的解释：① _________________________________② ________________________________ ．测量小灯泡电功率实验题（答案）（2）“50Ω 2A”1.（2）滑动变阻器同时只接下面两个接线柱．（3）0.24 A，测不同电压下灯泡的实际功率．（4）小灯泡的实际功率太小，达不到发光时需要的功率．．（6）阻值最大，闭合开关，电阻箱（8）2.5V•U0R02.．电压表选择的量程太小，应该选0～15V量程；（2）电流表的“+”“-”接线柱接错了，应该“+”进“-”出．3.（1）①灯泡的实际功率越大，灯泡越亮；②灯泡的电压越大，电流越大．4.（2）①误差造成的．②灯丝电阻与温度有关．。
