海思方案HI3518E平台ISP调试环境搭建

1.2 电源设计建议................................................................................................................................................. 9 1.2.1 CORE 电源设计..................................................................................................................................... 9 1.2.2 DDR 电源设计 ..................................................................................................................................... 10 1.2.3 IO 电源设计 ......................................................................................................................................... 11 1.2.4 PLL 电源设计 ...................................................................................................................................... 13 1.2.5 上、下电时序...................................................................................................................................... 13 1.2.6 注意事项 ............................................................................................................................................. 14

3518E平台的搭建海思的SDK提供了ISP调试的相关工具，降低了IPC开发ISP调试的难度。

初次搭建ISP调试环境，记录一下。

SDK版本：Hi3518_MPP_V1.0.A.0硬件平台：HI3518E_OV9732工具包：PQ_TOOL (Hi3518E_V100R001C01SPC0A0\01.software\pc\PQ_TOOL)文件说明：Hi3518_ITTB_MPP2_V1.0.A.0_B030.tgz 设备端工具； PQTools_V3.7.5.zip PC端工具环境搭建步骤：（1）将Hi3518_ITTB_MPP2_V1.0.A.0_B030.tgz拷贝至nfs共享目录名，解压后运行HiIspTool.sh脚本倘若用海思自带的工具出图像并调节ISP运行：#./HiIspTool.sh -a -p ov9732_720p_line.inips一下可以看到两个进程696 adminlvj 58488 S ./ittb_stream -p ov9732_720p_line.ini699 adminlvj 19676 S ./ittb_control倘若运行自己的工程出图像了，这时只需要运行一下命令即可。

ps一下可以看到一个进程699 adminlvj 19676 S ./ittb_control（2）PC端直接解压PQTools_V3.7.5.zip，运行HiPQTools.exe，输入选择sdk版本Hi3518_MPP_V1.0.A.0 ，输入设备IP，就可以连接上摄像头倘若运行了ittb_stream，可以PC端软件上打开视频图像窗口连接成功，至此，最简单的ISP调试环境搭建就完成了。

复杂的就是后面的ISP调节过程了。

备注：运行脚本的时候可能会报错，查看相关打印信息，将错误消除。

当前产品我们用的是HI3518E+OV9732，SDK中并没有提供相关的sensor库和相关的config文件，所以运行报错了！解决：将OV9732sensor库拷贝至Hi3518_ITTB_MPP2_V1.0.A.0/libs/下，将ov9732_720p_line.ini拷贝至Hi3518_ITTB_MPP2_V1.0.A.0/configs/下附录：ov9732_720p_line.ini[plain]view plaincopyprint?1.[sensor]2.Sensor_type =ov9732 ;the type of sensor3.Mode =0 ;LINE mode,mode = 0 ,WDR mode,mode =14.DllFile =libs/libsns_ov9732.so ;LineDllFile path5.6.[vi_dev]7.Input_mod =2 ;VI_INPUT_MODE_BT656 = 08. ;VI_INPUT_MODE_BT601,9. ;VI_INPUT_MODE_DIGITAL_CAMERA10.11.Work_mod =0 ;VI_WORK_MODE_1Multiplex = 012.13. ;VI_WORK_MODE_2Multiplex,14.15. ;VI_WORK_MODE_4Multiplexbine_mode =0 ;Y/C composite or separation mode18.19. ;VI_COMBINE_COMPOSITE = 0 /*Composite mode */20.21. ;VI_COMBINE_SEPARATE, /*Separate mode */22.p_mode =0 ;Component mode (single-component or dual-component)24.25. ;VI_COMP_MODE_SINGLE = 0, /*single component mode */26.27. ;VI_COMP_MODE_DOUBLE = 1, /*double component mode */28.29.Clock_edge =1 ;Clock edge mode (sampling on the rising or falling edge)30.31. ;VI_CLK_EDGE_SINGLE_UP=0, /*rising edge */32.33. ;VI_CLK_EDGE_SINGLE_DOWN, /*falling edge */34.35.Mask_num =2 ;Component mask37.Mask_0 =0xFFC0000038.39.Mask_1 =0x040.41.Scan_mode = 1;VI_SCAN_INTERLACED = 042.43. ;VI_SCAN_PROGRESSIVE,44.45.Data_seq =2 ;data sequence (ONLY for YUV format)46.47. ;----2th component U/V sequence in bt112048.49. ; VI_INPUT_DATA_VUVU = 0,50.51. ; VI_INPUT_DATA_UVUV,52.53. ;----input sequence for yuv54.55. ; VI_INPUT_DATA_UYVY = 0,56.59. ; VI_INPUT_DATA_YUYV,60.61. ; VI_INPUT_DATA_YVYU62.63.64.65.Vsync =1 ; vertical synchronization signal66.67. ;VI_VSYNC_FIELD = 0,68.69. ;VI_VSYNC_PULSE,70.71.VsyncNeg=0 ;Polarity of the vertical synchronization signal72.73. ;VI_VSYNC_NEG_HIGH = 0,74.75. ;VI_VSYNC_NEG_LOW /*if VIU_VSYNC_E76.77.Hsync =0 ;Attribute of the horizontal synchronization signal78.81. ;VI_HSYNC_PULSE,82.83.HsyncNeg =0 ;Polarity of the horizontal synchronization signal84.85. ;VI_HSYNC_NEG_HIGH = 0,86.87. ;VI_HSYNC_NEG_LOW88.89.VsyncValid =0 ;Attribute of the valid vertical synchronization signal90.91. ;VI_VSYNC_NORM_PULSE = 0,92.93. ;VI_VSYNC_VALID_SINGAL,94.95.VsyncValidNeg =0;Polarity of the valid vertical synchronization signal96.97. ;VI_VSYNC_VALID_NEG_HIGH = 0,98.99. ;VI_VSYNC_VALID_NEG_LOW101.Timingblank_HsyncHfb =0 ;Horizontal front blanking width102.103.Timingblank_HsyncAct =1280 ;Horizontal effetive width104.105.Timingblank_HsyncHbb =0 ;Horizontal back blanking width106.107.Timingblank_VsyncVfb =0 ;Vertical front blanking height108.109.Timingblank_VsyncVact =720 ;Vertical effetive width110.111.Timingblank_VsyncVbb=0 ;Vertical back blanking height112.113.Timingblank_VsyncVbfb =0 ;Even-field vertical front blanking height(inter lace, invalid progressive)114.115.Timingblank_VsyncVbact=0 ;Even-field vertical effetive width(interlace, i nvalid progressive)116.117.Timingblank_VsyncVbbb =0 ;Even-field vertical back blanking height(inte rlace, invalid progressive)118.121.;----- only for bt656 ----------122.FixCode =0 ;BT656_FIXCODE_1 = 0,123.124. ;BT656_FIXCODE_0125.126.FieldPolar=0 ;BT656_FIELD_POLAR_STD = 0127.128. ;BT656_FIELD_POLAR_NSTD129.130.DataPath =1 ;ISP enable or bypass131.132. ;VI_PATH_BYPASS = 0,/* ISP bypass */133.134. ;VI_PATH_ISP = 1,/* ISP enable */135.136. ;VI_PATH_RAW = 2,/* Capture raw data, for debug */ 137.138.InputDataType=1 ;VI_DATA_TYPE_YUV = 0,VI_DATA_TYPE_RGB = 1, 139.142.143.[vi_chn]144.145.CapRect_X =0146.147.CapRect_Y =0148.149.CapRect_Width=1280150.151.CapRect_Height=720152.153.DestSize_Width=1280154.155.DestSize_Height=720156.157.CapSel =2 ;Frame/field select. ONLY used in interlaced mode158. ;VI_CAPSEL_TOP = 0, /* top field */159. ;VI_CAPSEL_BOTTOM, /* bottom field */160. ;VI_CAPSEL_BOTH, /* top and bottom field */162.PixFormat =19 ;163.164.165.166.SrcFrameRate=-1 ;Source frame rate. -1: not controll 167.168.FrameRate =-1 ;Target frame rate. -1: not controll169.170.171.[vpss_group]172.Vpss_DrEn =FALSE173.174.Vpss_DbEn =FALSE175.176.Vpss_IeEn =TRUE177.178.Vpss_NrEn =TRUE179.180.Vpss_HistEn =TRUE181.182.Vpss_DieMode=0 ;Define de-interlace mode183.184. ;VPSS_DIE_MODE_AUTO = 0,185.186. ;VPSS_DIE_MODE_NODIE = 1,187.188. ;VPSS_DIE_MODE_DIE = 2,189.190.[vpss_chn]191.Vpss_W =1280192.Vpss_H =720193.194.[isp_image]195.196.Isp_W =1280197.198.Isp_H =720199.200.I sp_FrameRate=30201.202.Isp_Bayer =3 ;BAYER_RGGB=0, BAYER_GRBG=1, BAYER_GBRG=2, BAYER_ BGGR=3203.205.[isp_timing]206.207.Isp_WndMode=0 ;WIND_NONE= 0,WIND_HOR= 1,WIND_VER= 2,WIND_A LL= 3,208.209.I sp_HorWndStart=0210.211.Isp_HorWndLength=1280212.213.Isp_VerWndStart=0214.215.Isp_VerWndLength=720216.217.[vb_conf]218.219.VbCnt=8220.221.222.[venc]223.224.RcMode =VENC_RC_MODE_H264CBR226.Gop =30227.228.StatTime =1229.230.ViFrmRate =30231.232.TargetFrmRate=25233.;----- only for VENC_RC_MODE_H264CBR ----------234.BitRate=4096235.FluctuateLevel=1236.;----- only for VENC_RC_MODE_H264VBR ----------237.MaxBitRate =10000238.239.MaxQp=32240.241.MinQp=24242.;----- only for VENC_RC_MODE_H264FIXQP ----------243.IQp=20244.245.PQp=23 246.247.[bind]248.249.V iDev =0 250.251.ViChn =0 252.253.VpssGrp =0 254.255.VpssChn = 0 256.257.VencGrp =0 258.259.VencChn =0 260.261.VoDev =0 262.263.VoChn =0 264.265.V iSnapChn =0266.267.VpssSnapGrp=0 268.269.V pssSnapChn=1 270.271.VencSnapGrp=1 272.273.VencSnapChn=1。

3) 执行source /பைடு நூலகம்tc/profile， 安装交叉编译器的脚本配置的环境变量就可以生效了，或者请重新登陆也可。
5、编译osdrv
参见osdrv目录下readme
6、SDK目录介绍
Hi3518E_SDK_Vx.x.x.x 目录结构如下：
|-- sdk.cleanup # SDK清理脚本
| |-- rootfs_*.tgz # rootfs压缩包
| `-- image_* # 可供FLASH烧写的映像文件，如内核、根文件系统
|-- scripts # 存放shell脚本的目录
在"Hi3518EV200R001***/01.software/board"目录下，您可以看到一个 Hi3518E_SDK_Vx.x.x.x.tgz 的文件，该文件就是Hi3518EV20X/Hi3516CV200 的软件开发包。
2、解压缩SDK包
在linux服务器上（或者一台装有linux的PC上，主流的linux发行版本均可以），使用命令：tar -zxf Hi3518E_SDK_Vx.x.x.x.tgz，解压缩该文件，可以得到一个Hi3518E_SDK_Vx.x.x.x目录。
4、在linux服务器上安装交叉编译器
1）安装uclibc交叉编译器（注意，需要有sudo权限或者root权限）：
进入Hi3518E_SDK_Vx.x.x.x/osdrv/opensource/toolchain/arm-hisiv300-linux目录，运行chmod +x cross.install，然后运行./cross.install即可。
# Demo单板默认为从SPI Flash启动。

2.2.1 Sensor 注册 ISP 库............................................................................................................................... 10 2.2.2 Sensor 注册 3A 算法库........................................................................................................................ 14
邮编：518129
文档版本 02 (2013-09-25)
海思专有和保密信息 版权所有 © 深圳市海思半导体有限公司
ii
Hi3518_ISP_3A 版本 使用指南
前言
前言
概述
本文档描述 Hi3518_ISP_3A 的功能、如何使用与开发。3A 功能包括 AE、AWB、AF。
产品版本
与本文档相对应的产品版本如下。
2 使用者指南......................................................................................................................................6
2.1 软件流程......................................................................................................................................................... 6 2.2 Sensor 对接.................................................................................................................................................... 10

2 系统控制
差异项 MPI
数据结构
Hi3518 HI_MPI_ISP_SetImageAttr HI_MPI_ISP_SetInputTiming HI_MPI_ISP_GetImageAttr HI_MPI_ISP_GetInputTiming HI_MPI_ISP_FreezeFmw HI_MPI_ISP_SetWdrAttr HI_MPI_ISP_SetWdrAttr ISP_IMAGE_ATTR_S ISP_INPUT_TIMING_S ISP_WDR_ATTR_S ISP_SENSOR_REGISTER_S
i
Hi3516A/Hi3516D 与 Hi3518 ISP MPI 差异
前言
符号
说明 表示有中度或低度潜在危险，如果不能避免，可能导致人 员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损 坏、数据丢失、设备性能降低或不可预知的结果。
表示能帮助您解决某个问题或节省您的时间。 表示是正文的附加信息，是对正文的强调和补充。
b. 相较 Hi3518，Hi3516A 中使用 HI_MPI_ISP_SetPubAttr 来设置接口相关的参数， 删除了冗余参数 enWndMode，并合并了图像属性和裁剪窗口的图像宽高配置。
文档版本 01 (2014-12-20)
海思专有和保密信息 版权所有 © 深圳市海思半导体有限公司
2
Hi3516A/Hi3516D 与 Hi3518 ISP MPI 差异
b. 相比 Hi3518，Hi3516A 支持的 ISO 最大值增加了，因此对于随 ISO 联动的参数， 其数组大小由 8 扩展为 16。
c. 对支持手动模式和自动模式的功能模块，Hi3516A 重新组织了数据结构：使用操 作类型（ISP_OP_TYPE_E）选择手动或自动模式；手动属性和自动属性分别使用 单独的变量。对于设置接口，当操作类型处于手动模式下，只能设置手动属性； 当操作类型处于自动模式下，只能设置自动属性。对于获取接口，获取操作总是 可以同时获取手动属性值和自动属性值。

compensation, gamma correction, and color enhancement ● Defect pixel correction, denoising, and digital image stabilizer ● ISP tuning tools for PCs
Audio Encoding/Decoding
DDRC GPIO DRAM 512Mb
Hi3518E
RTC ADC
SFC Uart 0 Uart 1 GPIO
clock MAC SDIO
USB 2.0 Host Audio Codec
GPIO GPIO GPIO
OSC
Crystal Temperature
RS232 RS485
Photo Nor resistance Flash
● Output － One BT.1120 VO interface for connecting to the external HDMI or SDI, maximum performance of 1080p@30 fps
Audio Interfaces
● Integrated audio CODEC, supporting 16bit audio inputs and outputs
● Multi-stream encoding ● Bit rate control in CBR, VBR, or ABR
mode, bit rate ranging from 16 kbit/s to 20 Mbit/s ● Encoding of eight ROIs ● OSD overlay of eight regions before encoding

１ Ｈ ｉ ３ ５ １ ８ Ｓ ＤＫ架 构 分 析
了利于后续 芯片驱动 的开 发 ，在该 版本 中可以加 入我们 自己的
驱 动 库 替 代 原 先 的外 部 驱 动 ，把基 本 的 ＧＰ Ｉ Ｏ、 Ｓ Ｐ Ｉ 、 １ ２ Ｃ 驱 动 移 植 进来 ， 提 供 统 一 的接 口供 用 户 空 间调 用 。 原 先 媒 体 相 关 的 驱 动 保 持不 变 ， 这些驱动模块和我们的驱动库相对独立 ， 通 过 媒 体 控
Ｈｉ ３ ５ １ ８是 针 对 行 业 类 （ Ｈｉ ３ ５ １ ８ Ａ） 或 消费 类 （ Ｈ ｉ ３ ５ １ ８ Ｃ） Ｉ Ｐ — Ｃａ ｍｅ ｒ ａ产 品 应 用 开 发 的 一 款 专 业 中 低 端 Ｓ ＯＣ 芯 片 ， 其 ７ ２ ０ ｐ ＠３ ０ ｆ ｐ ｓ Ｈ２ ６ ４多码 流 编码 性 能 、 优异的 Ｉ Ｓ Ｐ和 编 码 视 频 质
关键词 ： Ｈ ｉ ３ ５ １ ８ ， Ｓ Ｄ Ｋ ， 架 构 分析 ， 系统 移 植
Ａｂ ｓ ｔ ｔ ａ ｃ ｔ
Ｈｉ ３ ５１ ６． ａ ｓ ａ ｒ ｅｐｒ ｅｓ ｅ ｎ ｔ ａ ｔ ｉ ｖ ｅ ｏ ｆ ｔ ｈ ｅ ｍ ｏｎ ｉ ｔ ｏ ｒ ｉ ｎｇ ｉ ｎ ｔ ｈ ｅ ｆ ｉ ｅ ｌ ｄ ｏｆ Ｈｉ ３５１ ８ ｃ ｈ ｉ ｐ ｉ ｎ ｍ ａｎ ｙ ｆ ａ ｃ ｔ ｏ ｒ ｉ ｅｓ ｈ ａ ｓ ｂｅ ｅ ｎ ｆ ｕ ｌ ｌ ｙ ｕｓ ｅｄ． Ｍｅｄｉ ａ
制 来 统 一调 度 ；
３ ） 媒 体 控 制 通过 ｍｐ ｐ提 供 的 ｉ ｎ ｃ ｌ ｕ ｄ ｅ和 １ ． ｂ库 提供 的 ａ ｐ ｉ 接 口函数 来 搭 建 媒 体 框 架 和 数 据 通 道 。
２ 代码 移 植
在 Ｈ ｉ ｓ ｉ ｌ ｉ ｃ ｏ ｎ官 网可 以 下 载 到 最 新 的 Ｈ ｉ ３ ５ １ ８ Ｓ ＤＫ，解 压 后

文档版本 00B08(2013-04-02)
第 3 章 AE 3.5.1AE 的数据类型中 ISP_AE_MODE_E、ISP_AE_ATTR_S 的【注意】有更新。 第 6 章 IMP 6.9 去雾功能描述有更新，数据类型 ISP_ANTIFOG_S 增加说明及成员。
文档版本 00B07(2013-02-28)
表示有潜在风险，如果忽视这些文本，可能导致设备损 坏、数据丢失、设备性能降低或不可预知的结果。
表示能帮助您解决某个问题或节省您的时间。 表示是正文的附加信息，是对正文的强调和补充。
修订记录
修订记录累积了每次文档更新的说明。最新版本的文档包含以前所有文档版本的更新 内容。
文档版本 03 (2014-02-26)
文档版本 02(2013-09-25)
第 3 章 AE ISP_AE_ATTR_EX_S 的【参数】u32SystemGainMax 的描述更新。 ISP_EXP_STA_INFO_S 新增【参数】u8ExpHistTarget[5]及描述；新增【注意事项】。 ISP_INNER_STATE_INFO_S 的【注意事项】中删除关于高精度 Sensor 模拟增益、数字 增益和高精度 ISP 数字增益的相关描述。 第 4 章 AWB ISP_WB_STA_INFO_S 新增【参数】u32Rgain、u32Ggain、u32Bgain 及描述。 第 8 章 AF ISP_FOCUS_STA_INFO_S 新增【参数】u8MetricsShift、u8NpOffset 及描述。 第 10 章 Proc 调试信息 新增。
6.2.2 API 参考，HI_MPI_ISP_GetGammaTable 的【注意】中的描述修改为“无”。
6.3.3 数据类型，ISP_DRC_ATTR_S 的【定义】和【成员】中新增 u32VarianceSpace 和 u32VarianceIntensity；并修改部分成员的描述。

1 原理图设计建议.............................................................................................................................. 1
1.1 小系统设计建议............................................................................................................................................. 1 1.1.1 Clocking 电路......................................................................................................................................... 1 1.1.2 复位和 Watchdog 电路.......................................................................................................................... 1 1.1.3 JTAG Debug 接口 .................................................................................................................................. 3 1.1.4 Hi3518E 硬件初始化系统配置电路 ..................................................................................................... 4 1.1.5 DDR 电路设计 ....................................................................................................................................... 5 1.1.6 Flash 原理图设计................................................................................................................................... 5

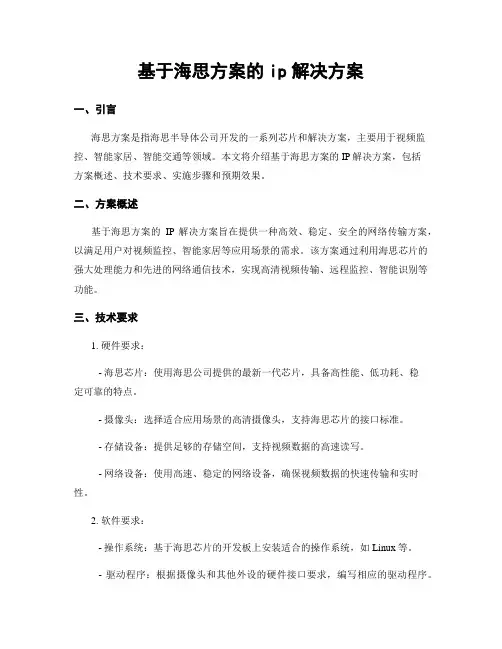

基于海思方案的ip解决方案一、引言海思方案是指海思半导体公司开发的一系列芯片和解决方案，主要用于视频监控、智能家居、智能交通等领域。
