16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。

16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

博林特故障说明16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。

16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关16-１检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点16-２原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

1 RM 控制器CPU RAM故障更换CPU芯片2 ST 控制器E2PROM故障更换E2PROM芯片，重新整定和自学习3 RT 控制器RTC故障更换时钟芯片，重新整定和自学习4 AD 控制器ADC故障检查ADC回路5 DA 控制器DAC故障检查DAC回路6 CA 系统CAN通讯故障根据故障地址检查相应节点模块7 HL 厅门联锁故障检查各楼层厅门联锁开关及开入信号8 CL 轿门联锁故障检查轿门联锁开关及开入信号9 SL 安全回路故障检查安全联锁回路各开关及开入信号10 LE 平层开关故障检查隔磁板、平层开关及开入信号。

此故障正常停车后自动返端站11 FE 错层故障检查脉冲及平层信号。

此故障就近停车后自动返端站12 OD 开门故障检查门机及控制回路或开出信号13 CD 关门故障检查门机及控制回路或开出信号14 UL 上限位故障开关故障或轿厢过门区或开入信号故障。

此故障停车后自动反向运行15 DL 下限位故障开关故障或轿厢过门区或开入信号故障。

此故障停车后自动反向运行16 VF 变频器故障检查变频器17 CF 溜车故障检查制动系统及制动回路18 PR 反向脉冲故障检查脉冲信号接线19 MC 主接触器故障检查主接触器及抱闸接触器20 BK 机械抱闸故障检查制动电磁铁及抱闸接触器21 OT 运行超时故障钢丝绳打滑或整定参数不合适22 UV V1上换速开关故障检查换速开关或开入信号23 DV V1下换速开关故障检查换速开关或开入信号24 U2 V2上换速开关故障检查换速开关或开入信号25 D2 V2下换速开关故障检查换速开关或开入信号26 U3 V3上换速开关故障检查换速开关或开入信号27 D3 V3下换速开关故障检查换速开关或开入信号28 IC 内选故障检查内选模块29 DR 门联锁故障检查门联锁回路或开入信号30 OL 开门运行检查开门限位开关或开入信号31 C0 并联通讯故障检查并联通讯回路。

16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。

16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

博林特电梯相关资料博林特708A故障代码说明博林特708A故障代码说明故障号故障原因及处理楼层是否显示故障故障恢复方法E1 安全回路断开，电梯急停是，微机记录故障安全回路恢复正常E2 关门时门锁不通，超时关门是，同时记录故障门锁接通即可恢复运行时门锁断开，电梯急停是，同时记录故障门锁接通即可恢复E3 检测不到门区信号或爬行时间超时（超过10秒）起作用否，仅记录故障只记录，不作停梯处理E4 检测不到减速点，电梯减速，就近停车（电梯运行超过“Floor protect”菜单限制时间，还是找不到减速点），如计数不准。

是，同时记录故障电梯平层开门后恢复E5 上限位断开，上行急停是，同时记录故障上限位开关恢复E6 下限位断开，下行急停同上下限位开关恢复E7 当电梯起动多层速度时，若短站顺向强换断开，则电梯急停，此故障一般为强换开关误动作引起。

否，仅记录故障电梯急停后将慢车平层E8 接触器触点粘连，电梯不能再起动是，同时记录故障触点释放E9 脉冲计数故障，无脉冲输入或AB相位接反，电梯减速，就近平层是，同时记录故障电梯平层开门后恢复E10 抱闸机械开关反馈故障，电梯运行时，抱闸没打开，电梯就近减速平层，不能再起动是，同时记录故障检修或断电后恢复E11 运行超时，电梯运行超过“TIME 2”菜单限制或平层感应器信号不变化，是，同时记录故障电梯急停，检修或断电后恢复E12 变频器监控点断开，电梯急停是，同时记录故障监控点接通后恢复E13 开门超过了3秒，门锁不断开，电梯不能再起动是，同时记录故障门锁断开或检修恢复E14 计数有误差，电梯所处楼层与计算脉冲误差超过短站换速距离否，仅记录故障电梯平层后，以单层速度至下端站校正E15 脉冲计数楼层与感应器计数不一致否，仅记录故障不作停梯处理E16 在E22故障下，电梯在下限位但端站信号不正确否，仅记录故障作停梯处理，信号正确后恢复E17 未定义E18 电梯起动（5秒内）后检测不到变频器抱闸输入点（）是，同时记录故障电梯就近减速平层电梯不能再起动，检修或断电恢复E19 变频器抱闸输入点（）不断开，电梯不能再起动是，同时记录故障输入点正确后恢复E20 楼层记录与强换开关不一致，电梯不在端站而开关断开否，仅记录故障E21 电梯停梯后，抱闸机械开关不断开，电梯不能再起动是，同时记录故障抱闸开关释放后恢复E22 楼层记录与强换开关不一致电梯在端站而强换不断开否，仅记录故障，电梯以单层速度返下端站电梯返下端站后恢复正常运行博林特MPK-608系统故障代码及解决办法1 RM 控制器CPU RAM故障更换CPU芯片2 ST 控制器E2PROM故障更换E2PROM芯片，重新整定和自学习3 RT 控制器RTC故障更换时钟芯片，重新整定和自学习4 AD 控制器ADC故障检查ADC回路5 DA 控制器DAC故障检查DAC回路6 CA 系统CAN通讯故障根据故障地址检查相应节点模块7 HL 厅门联锁故障检查各楼层厅门联锁开关及开入信号8 CL 轿门联锁故障检查轿门联锁开关及开入信号9 SL 安全回路故障检查安全联锁回路各开关及开入信号10 LE 平层开关故障检查隔磁板、平层开关及开入信号。

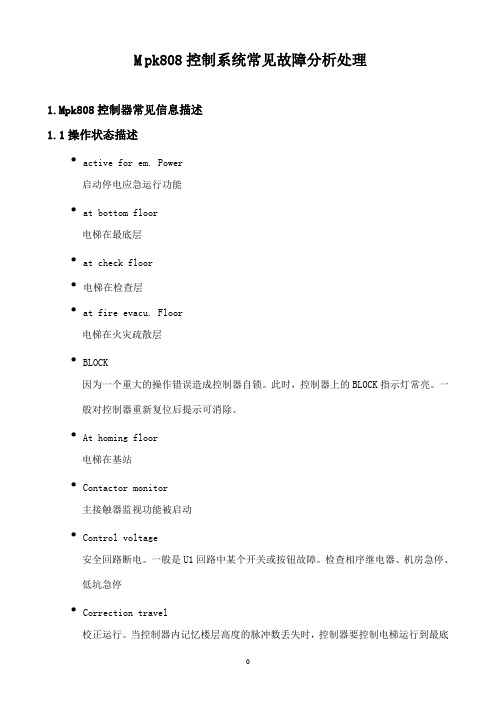

M pk808控制系统常见故障分析处理1.Mpk808控制器常见信息描述1.1操作状态描述·active for em. Power启动停电应急运行功能·at bottom floor电梯在最底层·at check floor·电梯在检查层·at fire evacu. Floor电梯在火灾疏散层·BLOCK因为一个重大的操作错误造成控制器自锁。

此时，控制器上的BLOCK指示灯常亮。

一般对控制器重新复位后提示可消除。

·At homing floor电梯在基站·Contactor monitor主接触器监视功能被启动·Control voltage安全回路断电。

一般是U1回路中某个开关或按钮故障。

检查相序继电器、机房急停、低坑急停·Correction travel校正运行。

当控制器内记忆楼层高度的脉冲数丢失时，控制器要控制电梯运行到最底层进行校正。

·Door blocking当Testing/maintenance/presetting/door blocking=yes时，显示该信息。

·Safety circle（moudl）安全模块监视故障。

检查settings/safety circle（moudl）/fault at 的设置。

·FkF monitor控制器无法查询到FKF、FKI等网络模块。

检查一下S-LON 总线、网络模块上的电源、S-LON总线上的终端电阻。

·Fulload满载。

出现该显示，电梯执行直驶功能，不响应外呼。

·Inspection operation检修操作·Landing control off电梯的外呼不被响应·Learn trav. Is active电梯正在进行井道自学习运行·Learn trav. Not valid井道自学习无效·Lift ready to travel井道自学习成功，电梯准备正常运行·Minimum load轻载·No selector position记忆各楼层高度的脉冲数丢失，电梯必须进行校正运行。

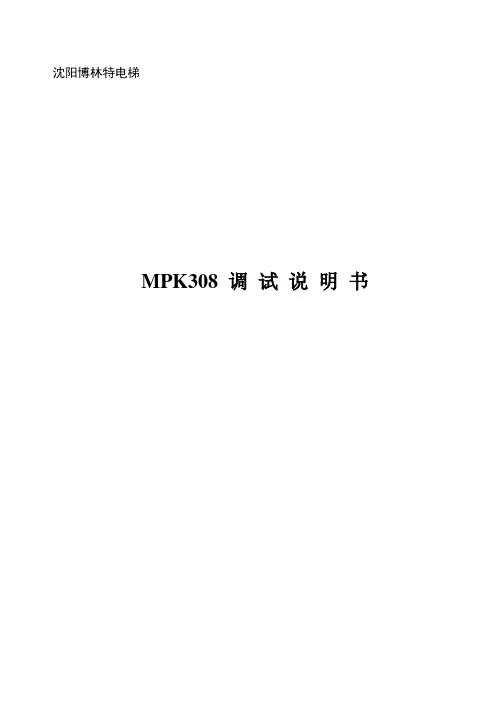

沈阳博林特电梯MPK308 调试说明书安全注意事项（用前必读）在进行MPK308货梯调试、运行、保养、检修之前，请务必熟读MPK308说明书及本调试说明书并正确应用。

请在熟悉机器的有关知识、安全信息和注意事项之后使用。

★错误使用时，会引起危险情况，可能会导致设备损坏。

★当电气线路连接或调试不当时，会发生危险，甚至人员伤害。

★电压不对，可能会造成设备严重损坏。

★井道施工中要注意相互协调与配合,避免异物掉入井道造成危害。

★设备安装要符合电梯安装规程要求，电气布线要合理并符合电气规范要求。

★详细检查并确认安装及接线正确，现场与井道无异物方可进行通电调试工作。

★调试步骤要正确，现场调试要协调一致，避免危险发生。

■检查☆产品到货时一定核实与订货合同相一致，设备随机资料齐全。

☆受损的或缺件的MPK308系统，切勿直接上电。

必须经专业人员处理后方可上电。

☆井道无障碍物，机械安装位置正确；电气接线接插正确，现场布线符合国标要求。

■安装◎请安装在金属等不易燃物上，避免火灾隐患。

◎电气线路要规范，有护线槽保护，防止线路破损引起的电气危害出现。

◎井道内无障碍物，井道壁无渗水、地坑无水，线路固定良好电梯运行时无刮碰。

■接线●接线前，请确认输入电源是否处于OFF状态，否则有触电危险。

●请电气工程人员进行接线作业，一定要使插件插接正确。

●接地端子请务必要接地。

●通电时切勿用手直接触摸输出端子，否则有触电危险。

■调试◇调试时，一定要按调试手册调试方法进行调试，避免人为损坏设备或出现危险。

◇调试时，要先对照电梯实际控制回路，检查随机图纸正确性，特别是接插件连接要正确。

◇切记不可随意更改MPK308主控板密码，更改必须记住，否则再无法修改参数。

出厂密码为000000。

◇调试时，遵守调试规则和步骤，参数变化依使用要求由专业人员依手册来修改。

◇MPK308显示不正常可调节显示屏附近的电位器。

■使用◇参数设置好后，若一切正常请切勿随意变更。

博林特808面板操作说明〔口令000000〕日立GVF-3 NPH故障码电梯的驱动系统电梯的电力驱动系统对电梯的启动加速，稳速运行，制动减速起着控制作用。

驱动系统的优劣直接影响电梯的起动，制动加减速度，平层精度，乘座的舒适性等指标。

一．变极调速系统电机极数少的绕组称为快速绕组，极数多的绕组称为慢速绕组。

变极调速是一种有极调速，调速范围不大，因为过大地增加电机的极数，就会显著地增大电机的外形尺寸。

快速绕组作为起动和稳速之用，而慢速绕组作为制动和慢速平层停车用。

二．交流调压调速系统双速梯采用串电阻或电抗起动，变极减速平层，一般起制动加减速度大，运行不平稳。

因此可用可控硅取代起，制动用电阻，电抗器，从而控制起，制动电流，并实现系统闭环控制。

通常采用速度反馈，运行中不断检查电梯运行速度是否符合理想速度曲线要求，以到达起制动舒适，运行平稳的目的。

这种系统由于无低速爬行时间，使电梯的总输送效率大大提高，而且按距离制动直接停靠楼层，电梯的平层精度可控制在+-10mm之内。

调压调速电梯也常以制动方式来划分，有如下几种：能耗制动型 - 采用可控硅调压调速再加直流能耗制动组成涡流制动器调速系统 - 通常由电枢和定子两部份组成反接制动方式 - 电梯减速时，把定子绕组中的两相交叉改变其相序，使定子磁场的旋转方向改变。

而转子的转向仍未改娈，即电机转子逆磁场旋转方向运转，产生制动力矩，使转速逐渐降低，此时电机以反相序运转于第2象限。

当速度下降到零时，需立即切断电机电源，抱闸制动，否则电机就自动反转。

三．变压变频调速系统交流异步电动机的转速是施加于定子绕组上的交流电源频率的函数，均匀且连续地改变定子绕组的供电频率，可平滑地改变电机的同步转速。

但是根据电机和电梯为恒转矩负载的要求，在变频调速时需保持电机的最大转矩不变，维持磁通恒定。

这就要求定子绕组供电电压要作相应的调节。

因此，其电动机的供电电源的驱动系统应能同时改变电压和频率。

16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。

16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

博林特电梯相关资料博林特708A故障代码说明博林特708A故障代码说明故障号故障原因及处理楼层是否显示故障故障恢复方法E1 安全回路断开，电梯急停是，微机记录故障安全回路恢复正常E2 关门时门锁不通，超时关门是，同时记录故障门锁接通即可恢复运行时门锁断开，电梯急停是，同时记录故障门锁接通即可恢复E3 检测不到门区信号或爬行时间超时（超过10秒）起作用否，仅记录故障只记录，不作停梯处理E4 检测不到减速点，电梯减速，就近停车（电梯运行超过“Floor protect”菜单限制时间，还是找不到减速点），如计数不准。
