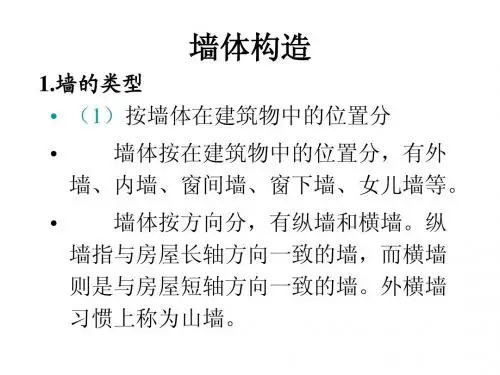

墙体构造

（7）圈梁
圈梁：沿外墙四周及部分内墙设置的连续闭合的梁。 作用：提高建筑物的空间刚度及整体性，增强墙体 的稳定性，减少由于地基不均匀沉降以及震动荷 载等引起的墙身开裂。 类型：①钢筋砖圈梁， ②钢筋混凝土圈梁，高度一般不小于120mm， 常见的高度为180mm、240mm，构造上宽度宜与墙 同厚，当墙厚为240mm以上时，其宽度可为墙厚的 2／3。
勒脚
(2)防潮层
• 定义：墙体底部接近土壤部分易受土壤中水份的 影响而受潮，为隔绝土壤中水份对墙身的影响， 在靠近室内地面处设防潮层。 • 1）水平防潮层：在建筑物内外墙体室内地面附近 设水平方向的防潮层，以隔绝地下潮气等对墙身 的影响。比室内地面低60mm（位于刚性垫层厚 度之间）或比室内地面高60mm（柔性垫层）。 • 构造做法：① 油毡防潮层②砂浆防潮层③细石混 凝土防潮层
标准砖的尺寸关系
组 砌 方 式
无眠空斗墙
一眠一斗墙
4.砖墙的细部构造
(1) 勒脚
•
勒脚是外墙外侧与室外地面接近的 部位。勒脚经常受到地面水、檐口滴水 的浸溅，同时容易受碰撞，如不采取措 施加以防护，就会影响房屋的坚固、耐 久和美观。常见的构造做法是在勒脚部 位将墙体适当加厚或用石材砌筑，还可 在外侧抹水泥砂浆、水刷石等面层，或 贴天然石材。勒脚的高度一般距室外地 坪500mm以上或考虑造型的要求与窗台 平齐，如图所示。
(a)矩形截面；(b)L形截面；(c)组合式截面
（5）窗台
• 窗台是窗洞下部的排水构造，它的 作用是排除窗外侧流下的雨水和内侧的 冷凝水。 • 外窗台面层应用不透水的材料，并 应自窗向外倾斜。有悬挑和不悬挑两种 方式。 • 内窗台可用水泥砂浆抹面或预制水 磨石及木窗台板等做法。内窗台台面应 高于外窗台台面。窗台的构造做法如图 4.13所示。

强度要求低的墙体；
混合砂浆：有一定的强度，和易性也好，应用广泛； 强度等级：M15、M10、M7.5、 M5、 M2.5、M1、M0.4；
在同一段砌体中，砂浆和块材的强度有一定的对应关系， 以保证砌体的整体强度不受影响。
砌体墙的组砌方式
组砌是指块材在砌体中的排列。 组砌的关键是错缝搭接，使上下层块材的垂直
砖、烧结空心砖和烧结多孔砖。（青砖、红砖： 普通粘
土砖以粘土为原料，经成型晾干后焙烧而成。 其颜色有青色和红色两种， 红干砖，是Fe焙2O烧3 后还自原然Fe冷3O却4 ，，内成为Fe青2O色3，呈青红砖色多；为青手砖工是砖用，水强冷度却较，低在。窑）内闷
常用的普通粘土砖是全国统一规格的，称为标准砖，尺
块材墙——是用砂浆等胶结材料将砖石块材等组砌 而成，如砖墙、石墙及各种砌块墙等。
板筑墙——是在现场立模板，现浇而成的墙体，如 现浇混凝土墙等。
板材墙——是预先制成墙板，施工时安装而成的 墙，如预制混凝土大板墙、各种轻质条 板内隔墙等。
二、墙体的设计要求
具有足够的强度和稳定性(高厚比越大构件越细长，其
稳定性越差。在实际工程中高厚比必须控制在允许高厚比限值之内。)
具有必要的保温隔热性能 具有必要的隔声性能 满足防火、防潮要求 满足建筑工业化生产要求
在寒冷地区的冬天，室内温度高于室外，温度由室内传 往室外，为了减少热损失，我们要采取一些措施：
a.选材上提高外墙保温能力减少热损失的作法有三
当采用混凝土空心砌块时，上下皮应该 孔对孔、肋对肋以保证有足够的接触面。
墙 体 抗 震 措 施
限高
Hale Waihona Puke 砌体墙的洞口处理 砌体墙留洞口的限制：不超过水平截面 面积的50%

《建筑识图与构造》第五章墙体构造
三、墙体的结构布置方案

横墙承重方案：凡以横墙承重的称横墙承重方案或横向结构系统。
1. 主要特点是横墙间距密，加上纵墙的拉结，使建筑物的整体性好、横向刚度大，对抵抗
地震力等水平荷载有利。但横墙承重方案的开间尺寸不够灵活。 2. 适用于房间开间尺寸不大的宿舍、住宅及病房楼等小开间建筑

纵墙承重方案：凡以纵墙承重的称为纵墙承重方案或纵向结构系统。
纵墙承重可使房间开间的划分灵活，可以获得较大的使用空间。但这类房屋的横向刚度 较差，应加强楼、屋盖与纵墙的连接，这种体系不宜用于多层建筑物。 2. 多适用于需要较大房间的办公楼、商店、教学楼等公共建筑
1.

纵横墙承重方案：凡由纵向墙和横向墙共同承受楼板、屋顶荷载的结构布臵 称纵墙（混合）承重方案。
于60mm，砂浆饱满、厚薄均匀
（a)全顺式 （b)丁顺相间式 （c)一顺一丁式 （d)两平一侧式
粘土砖的使用趋势 缺点：占用耕地、破坏环境、模数不符、自重大热工性能 差、施工效率低。不适应工业化生产。06年起安徽全省禁 止使用粘土砖作为墙体材料
《建筑识图与构造》第五章墙体构造
2.多孔砖墙与空心砖墙： 多孔砖：孔洞率不低于15%、孔径小数 量多烧结粘土砖；竖孔用于承重。 （以煤矸石、页岩、粉煤灰或黏土为 主要原料，经焙烧而成、孔洞率不大 于35%，孔的尺寸小而数量多，主要用 于承重部位的砖。）
(a)抹水泥砂浆或水刷石；(b)加厚墙身并抹灰；(c)镶砌石材；(d)用石材砌筑
《建筑识图与构造》第五章墙体构造
(a)抹面；(b)贴面；(c) 石材砌筑
《建筑识图与构造》第五章墙体构造
（2).散水：散水一般设臵在建筑物的四周和勒脚的 外侧；

墙体的建筑构造墙体是建筑的重要组成部分，承载着建筑的结构和负责分隔空间的功能。

墙体的建筑构造直接影响着建筑的稳定性、安全性和美观性。

本文将介绍墙体的常见构造方法和材料。

一、墙体构造的分类根据建筑物的用途和要求，墙体的构造方法被分为实体墙和空心墙两大类。

1. 实体墙实体墙由连续的材料构成，一般采用砖、混凝土或石材等。

实体墙的特点是结构坚固，具有良好的隔热、隔声和阻燃性能。

实体墙可进一步分为承重墙和隔墙两种。

承重墙通常作为楼房的支撑结构，负责承受楼层和屋顶的重量。

承重墙通常采用砖砌或混凝土浇筑，以确保其强度和稳定性。

隔墙是用于划分室内空间的墙体，其主要功能是起到隔音、隔热和隐私保护的作用。

隔墙通常采用砖砌、石膏板或轻钢龙骨等材料建造。

2. 空心墙空心墙是由两面墙面之间留有一定距离形成的空腔，常见的有空心砖墙和空心预制板墙。

空心砖墙由空心砖砌筑而成，具有良好的隔热性能和一定的吸声效果。

空心砖墙的施工速度较快，可以减少材料用量，适用于多层住宅等建筑。

空心预制板墙是指在混凝土墙面上设置钢筋网格，再注入轻质混凝土形成的墙体。

空心预制板墙具有较好的隔热、隔音性能，施工速度快，适用于大型建筑。

二、墙体构造的常用材料1. 砖材砖材是常见的墙体材料，根据不同的需求可选择砖块的种类和尺寸。

常见的砖块有红砖、空心砖、蒸压轻质砖等。

砖墙具有良好的隔热和隔声性能，施工简便、环保。

2. 混凝土混凝土是墙体构造中常用的材料，其优点是强度高、施工方便。

混凝土墙体可以采用浇筑或砌筑的方式建造，增加了墙体的稳定性和耐久性。

3. 石材石材墙体常用于高档建筑和别墅等场所。

石材具有天然的美丽纹理和优异的耐候性能，能够提升建筑的质感和档次。

4. 轻质材料轻质材料如石膏板、轻钢龙骨等常用于隔墙的建造。

这些材料具有重量轻、隔音效果好、施工快速的特点，适用于室内空间划分。

三、墙体构造的施工工艺墙体构造的施工过程需要注意以下几点：1. 基底处理墙体的稳定性和承重能力与基底的处理有关。
