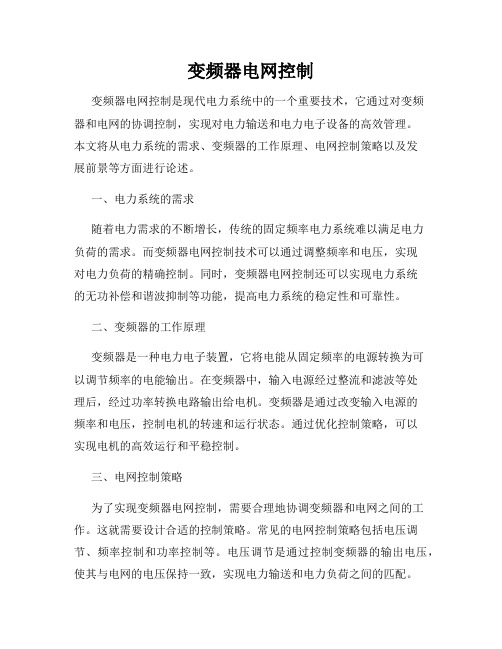

变频器电网控制变频器电网控制是现代电力系统中的一个重要技术，它通过对变频器和电网的协调控制，实现对电力输送和电力电子设备的高效管理。

本文将从电力系统的需求、变频器的工作原理、电网控制策略以及发展前景等方面进行论述。

一、电力系统的需求随着电力需求的不断增长，传统的固定频率电力系统难以满足电力负荷的需求。

而变频器电网控制技术可以通过调整频率和电压，实现对电力负荷的精确控制。

同时，变频器电网控制还可以实现电力系统的无功补偿和谐波抑制等功能，提高电力系统的稳定性和可靠性。

二、变频器的工作原理变频器是一种电力电子装置，它将电能从固定频率的电源转换为可以调节频率的电能输出。

在变频器中，输入电源经过整流和滤波等处理后，经过功率转换电路输出给电机。

变频器是通过改变输入电源的频率和电压，控制电机的转速和运行状态。

通过优化控制策略，可以实现电机的高效运行和平稳控制。

三、电网控制策略为了实现变频器电网控制，需要合理地协调变频器和电网之间的工作。

这就需要设计合适的控制策略。

常见的电网控制策略包括电压调节、频率控制和功率控制等。

电压调节是通过控制变频器的输出电压，使其与电网的电压保持一致，实现电力输送和电力负荷之间的匹配。

频率控制是通过调节变频器的输出频率，实现对电机转速的控制。

功率控制则是针对电力系统的需求，通过控制变频器的输出功率，实现对电力负荷的动态管理。

这些控制策略可以根据具体的应用场景进行选择和组合，以满足电力系统的需求。

四、发展前景随着电力系统对电力负荷的要求越来越高，变频器电网控制技术将在未来得到更广泛的应用。

在工业生产中，变频器电网控制可以实现对设备的精确控制，提高生产效率和质量。

在电力输送中，变频器电网控制可以实现对输电线路的动态控制，提高电力的传输效率。

在清洁能源的应用中，变频器电网控制可以实现对可再生能源的有效利用，促进能源的可持续发展。

因此，变频器电网控制技术具有广阔的应用前景和市场潜力。

总结：本文通过对变频器电网控制的介绍，从电力系统的需求、变频器的工作原理、电网控制策略以及发展前景等方面进行了论述。

变频器基本原理和作用变频器（Inverter）是一种电力电子器件，其基本原理是将直流电能转换为可调频的交流电能。

它主要由直流输入电源、逆变桥、滤波电路、控制器和交流输出端组成。

变频器广泛应用于工业、航空、军事、交通等领域，并发挥了重要的作用。

下面将详细介绍变频器的基本原理和作用。

变频器的基本原理如下：1.直流输入电源：变频器的输入端接收来自交流电源的交流电压，并使用整流电路将其转换为直流电压。

通常使用整流电路+电容滤波器的方式进行直流电压平滑处理。

2.逆变桥：逆变桥是变频器的核心组件，它将平滑的直流电压转换为可调频的交流电压。

逆变桥由四个可控开关组成，通常是IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）。

3.滤波电路：逆变桥输出的交流电压含有较高频率的谐波成分，为了减小谐波影响，需要使用LC滤波器进行滤波。

LC滤波器通过选择合适的电感和电容来过滤谐波成分，使交流输出电压更接近正弦波。

4.控制器：变频器的控制器是变频器的大脑，它通过对逆变桥的开关控制来实现对输出电压频率和幅值的调整。

控制器通常由微处理器、运算放大器等芯片组成，利用脉宽调制（PWM）技术来控制逆变桥开关的导通和断开，从而控制输出电压的频率和幅值。

5.交流输出端：变频器的交流输出端将可调频的交流电能提供给负载。

根据应用需求，可以将交流输出端连接到电动机、电炉、照明设备等不同的负载上，实现对其速度、温度、亮度等参数的精确控制。

变频器主要有以下作用：1.节能降耗：传统的电动机驱动系统通常采用带有固定转速的交流电源，而变频器可以根据实际负载需求，调整电机的转速和输出功率，降低电机的无功损耗和机械能量的损耗，从而实现能量的经济利用。

2.频率调节：变频器可以调节电机的输出频率，从而实现对驱动设备的控制。

例如，变频器常用于电梯、空调、水泵等场合，可以根据需求调整其运行频率，提高设备的工作效率和使用寿命。

3.调速控制：传统的电动机驱动系统通常只能实现定速运行，而变频器可以通过调整输出频率，实现对电机的精确调速控制。

变频器的最大电流设定范围（实用版）目录1.变频器的概念与作用2.变频器最大电流的设定范围3.影响变频器最大电流的因素4.如何设定变频器的最大电流5.设定变频器最大电流的注意事项正文一、变频器的概念与作用变频器是一种电力电子装置，它能够将交流电源的固定频率转换为可调频率，以实现对交流电动机的平滑、精确调速。

变频器在工业生产、家用电器等领域中得到了广泛的应用，如在风机、水泵、空调等设备中使用，能够节能、提高效率和降低噪音等。

二、变频器最大电流的设定范围变频器的最大电流是指变频器能够输出的最大电流值。

这个值通常在变频器的参数设置中进行设定，并且取决于变频器的额定容量和电源电压。

一般来说，变频器的最大电流设定范围为电动机的额定电流的 1.1-1.5 倍。

三、影响变频器最大电流的因素1.变频器的额定容量：变频器的额定容量越大，其最大输出电流也越大。

2.电源电压：电源电压的高低会影响变频器的最大输出电流，一般来说，电源电压越高，最大输出电流越大。

3.电动机的负载：电动机的负载越大，需要的电流也越大，因此会影响变频器的最大电流设定。

四、如何设定变频器的最大电流1.根据电动机的额定电流和负载情况，计算出需要的最大电流值。

2.在变频器的参数设置中，将最大电流设定为计算出的值。

3.如果需要，可以通过通讯方式，将变频器内部字写入 HMI，实现在HMI 上设定最大电流。

五、设定变频器最大电流的注意事项1.变频器的最大电流应大于电动机的最大工作电流，以确保能够驱动电动机。

2.设定最大电流时，应考虑电源电压和变频器的额定容量，以避免超过变频器的最大输出电流。

变频器原理及其应用
变频器（Variable Frequency Drive，简称VFD）是一种电力电
子装置，用于控制交流电动机的转速和扭矩。

其原理是通过改变输入电源的频率和电压来控制电机的转速。

变频器主要由整流器、滤波器、逆变器和控制电路组成。

输入电源先经过整流器将交流电转换为直流电，然后经过滤波器获取平滑的直流电。

接下来，直流电通过逆变器将其转换为可调的交流电，其中逆变器的输出频率和电压可根据控制信号进行调节。

最后，控制电路监测和调整逆变器的输出，确保电动机按照预设的转速和扭矩工作。

变频器的应用非常广泛，常见的应用包括：
1. 工业控制：变频器可用于控制工业设备的转速和运行状态，如风机、泵、压缩机等。

通过调整电动机的转速和负载，可以达到节能、降噪和延长设备寿命的目的。

2. 交通运输：变频器可用于电动车辆或轨道交通中的控制系统，通过控制电机的转速和扭矩以实现驱动力的调节和能量回收。

3. HVAC系统：变频器可用于调整暖通空调系统中的风机和
水泵的运行速度，以节约能源和提高控制精度。

4. 风能和太阳能发电：变频器可用于调节风力涡轮机或光伏发电装置中发电机的转速，以适应不同的风速或光照强度。

总之，变频器的原理和应用使得电动机的转速和扭矩可以根据实际需求进行灵活控制，从而提高能效、降低能耗，并实现自动化和智能化控制。

变频器的工作原理一、引言变频器是一种电力电子设备，用于控制交流电机的转速和扭矩。

它通过改变电源电压和频率，实现对电机的精确控制。

本文将详细介绍变频器的工作原理。

二、工作原理1. 电源输入变频器通常由三相交流电源供电。

交流电源经过整流和滤波后，得到稳定的直流电压。

2. 逆变器逆变器是变频器的核心部件，它将直流电压转换为交流电压。

逆变器采用高频开关器件（如IGBT）来控制电流的流动。

通过调整开关器件的开关频率和占空比，逆变器可以产生不同频率和幅值的交流电压。

3. 控制单元控制单元是变频器的智能部分，它接收用户输入的控制信号，并根据设定的参数计算出逆变器的工作状态。

控制单元通常由微处理器和逻辑电路组成，它可以实现多种控制策略，如恒转矩控制、恒功率控制等。

4. 输出滤波器输出滤波器用于滤除逆变器产生的高频噪声，使输出电压更加纯净。

滤波器通常由电感和电容组成，可以有效地消除电磁干扰。

5. 反馈回路为了实现对电机的闭环控制，变频器通常需要接入反馈回路。

反馈回路可以监测电机的转速、电流等参数，并将这些信息反馈给控制单元。

控制单元根据反馈信号对逆变器的输出进行调整，以实现所需的控制效果。

6. 保护功能变频器通常具有多种保护功能，以保证设备和操作人员的安全。

常见的保护功能包括过流保护、过压保护、欠压保护、过载保护等。

当变频器检测到异常情况时，会自动切断电源或调整输出参数，以避免设备损坏。

7. 其他功能除了基本的转速和扭矩控制外，现代变频器还具有许多其他功能。

例如，它们可以实现多台电机的同步控制、运行数据的记录和分析、网络通信等。

三、应用领域变频器广泛应用于工业生产中的各种电机驱动系统。

它们可以用于风机、水泵、压缩机、输送机等各种设备。

变频器的精确控制能力可以提高设备的效率，降低能耗，延长设备寿命。

四、总结变频器是一种用于控制交流电机的电力电子设备。

它通过改变电源电压和频率，实现对电机的精确控制。

变频器由电源输入、逆变器、控制单元、输出滤波器、反馈回路、保护功能等组成。

变频器的基本工作原理变频器是一种电力电子设备，可以将电源供应的电流和电压转换成可变频率和可变电压的输出，可以广泛应用于各种电力驱动系统中。

本文将介绍变频器的基本工作原理及其在电力驱动系统中的应用。

一、变频器的基本工作原理变频器主要由整流器、滤波器、逆变器、控制电路等组成。

整流器将交流电源转换成直流电源，滤波器用于消除直流电源中的脉动，逆变器将直流电源转换成可变频率的交流电源，控制电路用于控制变频器的输出电压和频率。

1. 整流器整流器是将交流电源转换成直流电源的电路。

根据不同的工作方式，整流器可以分为单相桥式整流器和三相桥式整流器。

单相桥式整流器适用于单相交流电源，三相桥式整流器适用于三相交流电源。

2. 滤波器滤波器是用于消除直流电源中的脉动的电路。

通常采用电容器和电感器组成的LC滤波器。

电容器可以消除高频脉动，电感器可以消除低频脉动。

3. 逆变器逆变器是将直流电源转换成可变频率的交流电源的电路。

逆变器可以分为两种类型：交流输出型逆变器和直流输出型逆变器。

交流输出型逆变器输出交流电源，直流输出型逆变器输出直流电源。

4. 控制电路控制电路用于控制变频器的输出电压和频率。

控制电路可以分为开环控制和闭环控制。

开环控制是根据输入信号的大小和形状直接控制输出电压和频率，闭环控制是根据反馈信号对输出电压和频率进行调整。

二、变频器在电力驱动系统中的应用变频器在电力驱动系统中的应用非常广泛，可以实现电动机的调速、节能和保护等功能。

下面将介绍变频器在电力驱动系统中的几种应用。

1. 电动机调速变频器可以实现电动机的调速功能。

通过控制变频器的输出频率，可以实现电动机的调速。

电动机调速可以实现电力系统的节能和优化控制。

2. 节能控制变频器可以实现电动机的节能控制功能。

通过控制变频器的输出电压和频率，可以实现电动机的最优工作点，从而实现节能控制。

3. 过载保护变频器可以实现电动机的过载保护功能。

当电动机负载过大时，变频器会自动降低输出电压和频率，从而保护电动机不受损坏。

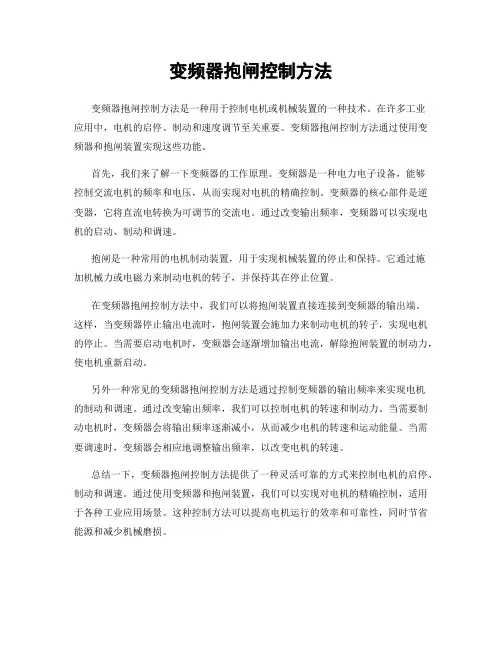

变频器抱闸控制方法
变频器抱闸控制方法是一种用于控制电机或机械装置的一种技术。

在许多工业
应用中，电机的启停、制动和速度调节至关重要。

变频器抱闸控制方法通过使用变频器和抱闸装置实现这些功能。

首先，我们来了解一下变频器的工作原理。

变频器是一种电力电子设备，能够
控制交流电机的频率和电压，从而实现对电机的精确控制。

变频器的核心部件是逆变器，它将直流电转换为可调节的交流电。

通过改变输出频率，变频器可以实现电机的启动、制动和调速。

抱闸是一种常用的电机制动装置，用于实现机械装置的停止和保持。

它通过施
加机械力或电磁力来制动电机的转子，并保持其在停止位置。

在变频器抱闸控制方法中，我们可以将抱闸装置直接连接到变频器的输出端。

这样，当变频器停止输出电流时，抱闸装置会施加力来制动电机的转子，实现电机的停止。

当需要启动电机时，变频器会逐渐增加输出电流，解除抱闸装置的制动力，使电机重新启动。

另外一种常见的变频器抱闸控制方法是通过控制变频器的输出频率来实现电机
的制动和调速。

通过改变输出频率，我们可以控制电机的转速和制动力。

当需要制动电机时，变频器会将输出频率逐渐减小，从而减少电机的转速和运动能量。

当需要调速时，变频器会相应地调整输出频率，以改变电机的转速。

总结一下，变频器抱闸控制方法提供了一种灵活可靠的方式来控制电机的启停、制动和调速。

通过使用变频器和抱闸装置，我们可以实现对电机的精确控制，适用于各种工业应用场景。

这种控制方法可以提高电机运行的效率和可靠性，同时节省能源和减少机械磨损。

变频器作用及工作原理变频器（Inverter）是一种电力电子设备，用于将直流电能转换为交流电能，并控制交流电能的频率和电压。

它广泛应用于电机控制、能源转换和电力供应等领域。

本文将详细介绍变频器的作用和工作原理。

一、变频器的作用变频器主要有以下几个作用：1.电机控制：变频器是电机的调速装置，通过调节变频器的输出频率，可以控制电机的转速。

这可以实现电机的软启动、减速、定速等功能，适应不同负载要求，并提高电机的效率。

2.节能降耗：电机在不同负载下运行，其效率往往不同。

变频器可以根据实际负载情况动态调整电机的转速，使其在高效区运行，提高电机的电能利用率，从而实现节能降耗的目的。

3.减少机械冲击：传统的启动方式，如星角启动、直接启动等，会对机械设备产生较大的起动冲击，影响设备的使用寿命。

而变频器可以实现电机的软启动，通过逐步增加电机的电压和频率，减少起动冲击，延长设备的使用寿命。

4.改善产品质量：通过调节电机的转速，可以改变产品的制造工艺和生产流程，提高产品的质量和稳定性。

特别是在一些对速度要求较高、精度要求较高的场合，变频器的精确调速功能显得尤为重要。

二、变频器的工作原理变频器的工作原理主要包括整流、滤波、逆变和控制等几个环节。

1.整流：变频器的输入端接收交流电源，通过整流单元将交流电源转换成直流电。

常见的整流电路有单相整流桥和三相整流桥，可以将交流电源直接整流为直流电源。

2.滤波：经过整流后的直流电存在较大的纹波成分，需要通过滤波电路进行处理，使直流电的纹波尽可能平滑。

滤波电路通常由电容和电感组成，能够对电压进行平滑滤波。

3.逆变：经过滤波的直流电经由逆变单元转换为交流电。

逆变单元通常由可控硅、晶闸管或MOS管等元件组成，通过控制这些元件的导通和截止，可以改变输出交流电的频率和电压。

4.控制：通过控制逆变单元的开关状态，实现对输出交流电的频率、电压和波形的精确控制。

控制方式有模拟控制和数字控制两种，常见的有脉宽调制（PWM）和向量控制等。

变频器资料变频器常用功能变频器是一种电力电子装置，用于调节交流电机的速度和转矩。

它通过改变电源的频率来控制电机的转速，从而实现不同负载条件下的电机驱动。

变频器具有多种常用功能，下面将对其中一些常见的功能进行详细描述：1.调速功能：变频器最主要的功能之一是调速功能。

通过改变输入电压的频率和幅值，变频器可以控制电机的转速。

这使得电机能够根据负载的需求精确地提供所需的输出转速。

2.转矩控制功能：变频器也可以通过控制输出电压或电流来实现对电机转矩的精确控制。

这可以使电机在负载变化时保持恒定的转矩输出。

3.启停控制功能：变频器可以通过接收外部信号或使用内部逻辑来控制电机的启动和停止。

通过合理设置启停速度和延时，可以确保电机启停过程的平稳性和安全性。

4.过载保护功能：变频器通常具有过载保护功能，可以监测电机的负载情况，并在超出设定范围时采取相应的措施，例如降低输出功率或停机保护。

这可以保护电机免受过载损坏。

5.超速保护功能：变频器还可以监测电机的转速，并在超过设定值时采取措施，例如减小输出频率或停止电机驱动。

这有助于避免电机因超速而受损。

6.传动比调整功能：变频器可以根据实际需求调整电机的传动比。

通过改变输入电压的频率和幅值，可以实现不同的转速和转矩输出。

7.PID控制功能：一些变频器具有PID控制功能，可以根据反馈信号调整输出频率和幅值，以实现精确的控制。

这在需要精确调节电机速度或转矩的应用中非常有用。

8.通讯功能：现代变频器通常具有通讯功能，可以通过串口、以太网等方式与其他设备进行数据交换和远程控制。

这使得变频器可以方便地与上位机或其他自动化设备进行集成。

此外，变频器还可以具有诊断功能、编程功能、多速度设定功能等。

这些功能使得变频器能够适应不同的应用需求，并提供灵活、高效的电机驱动解决方案。

总之，变频器的常用功能使得它成为现代工业中电机控制的重要设备之一。

变频器的常见故障分析及维修变频器是一种电力电子设备，用于控制电动机的转速和扭矩。

由于其复杂的电路结构和高频高压的工作环境，变频器常常会出现各种故障。

本文将对变频器的常见故障进行分析，并提出相应的维修方法。

一、电源故障电源故障是变频器最常见的故障之一、其主要表现为功率模块跳闸、电压失稳等。

可能的原因包括输入电压过高或过低、相序错误、电源输出短路等。

处理方法如下：1.检查输入电压，确保在变频器的额定电压范围内。

2.检查电源相序是否正确连接，必要时更换相序线。

3.排除电源输出短路的可能性，检查电路是否有明显的高温、烧焦等现象。

二、散热故障变频器在工作过程中产生大量的热量，如果散热不良会导致高温故障。

其表现为变频器壳体过热、风扇不转等。

可能的原因包括风扇故障、风道堵塞、散热片腐蚀等。

处理方法如下：1.检查风扇是否正常工作，如有异常应及时更换。

2.清理散热风道，确保风道畅通。

3.检查散热片是否腐蚀，如有必要可进行清洗或更换。

三、电机故障变频器控制电机的运行，电机故障会导致变频器无法正常工作。

其主要表现为电机运转不稳、电机振动等。

可能的原因包括电机接线松动、电机参数设置错误等。

处理方法如下：1.检查电机的接线情况，确保接触良好。

2.检查变频器的电机参数设置，确保与实际情况相符。

四、通信故障变频器常用于自动化控制系统中，与上位机进行通信。

通信故障会导致上位机无法控制变频器，影响整个系统的正常运行。

其主要表现为通信断开、数据交互异常等。

可能的原因包括通信线路故障、通信协议不兼容等。

处理方法如下：1.检查通信线路是否正常连接，如有断线或短路应及时修复。

2.检查通信协议设置，确保与上位机设置一致。

3.如有需要，可以进行软件升级或更换通信模块。

五、保护功能故障变频器通常配备多种保护功能，如过流保护、过热保护等。

这些保护功能的故障会导致变频器停机保护或频繁报警。

可能的原因包括保护参数设置错误、保护装置故障等。

处理方法如下：1.检查保护参数设置，确保与实际需求相符。

变频器操作说明引言：变频器是一种重要的电气设备，广泛应用于工业生产中。

它可以调节电机的转速和输出频率，实现电机的精确控制。

本文将详细介绍变频器的操作方法和注意事项，以帮助用户正确、安全地使用变频器。

一、基本概念及结构1. 变频器的定义：变频器是一种电力电子装置，用于调节交流电机的转速和输出频率。

2. 变频器的结构：变频器由整流器、滤波器、逆变器和控制电路组成。

二、操作步骤1. 连接电源：将变频器与电源连接，并确保电源稳定。

注意，使用变频器时应在低电压状态下启动。

2. 连接电机：将变频器与电机连接，确保连接牢固。

3. 设置参数：根据需要，对变频器进行参数设置。

常见的设置包括输入电压、输出频率、启动时间等。

请参考变频器的操作手册进行具体设置。

4. 启动变频器：按照操作手册中的步骤，启动变频器并调节转速。

注意，变频器启动后，应逐渐增加转速，而不是突然加大转速。

5. 改变转速和频率：根据需要，通过控制按钮或遥控器来改变变频器的转速和输出频率。

注意，改变转速和频率时要缓慢进行，以避免意外情况发生。

6. 停止变频器：在使用完毕后，按下停止按钮，将变频器停止。

注意，停止变频器时，应逐渐减小转速，而不是突然停止。

三、注意事项1. 安全操作：在进行任何操作之前，请确保变频器和电机已停止工作，并断开与电源的连接。

操作过程中，要保持手部干燥，避免触摸高压部分。

2. 用户手册：详细阅读并遵守变频器的操作手册，了解其安全使用、维护和故障排除方法。

3. 环境要求：变频器应放置在干燥、通风良好的环境中，避免尘埃、水分和腐蚀性气体的侵入。

4. 温度控制：变频器正常工作时会产生一定的热量，应确保周围温度适宜，并避免过热。

必要时，可以增加附加散热装置。

5. 维护保养：定期检查变频器的连接线、电缆和风扇等部件是否松动或损坏。

如有问题，请及时修理或更换。

6. 故障排除：如果变频器出现故障，不要擅自修复，请向专业人员咨询或联系供应商。

7. 停电保护：在停电后，应等待至少5分钟再重新启动变频器，以避免电源突然恢复引起的问题。

通用变频器控制方式的分析1. 变频器控制方式简介变频器是一种电力电子设备，可以将交流电源转换成直流电，然后再将直流电转换成带有可控频率和电压的交流电，实现对电机的调速和控制。

变频器控制方式主要有以下几种：1.V/F控制方式：V/F控制方式是最常见的变频器控制方式之一，通过控制输出的电压和频率大小来实现对电机的调速控制。

在V/F控制方式下，变频器会将输入的直流电转换成输出的交流电，输出的电压和频率与输入的电压和频率成正比例关系。

2.电流矢量控制方式：电流矢量控制方式是一种更先进的变频器控制方式，通过控制输出的电压、频率和相位来实现对电机的精确调速控制。

在电流矢量控制方式下，变频器会对电机进行精细的电流控制，从而实现更加准确的调速效果。

3.磁场定向控制方式：磁场定向控制方式是电流矢量控制方式的一种改进，主要用于控制异步电机、同步电机和永磁同步电机。

在磁场定向控制方式下，变频器通过控制输出的电流和电压来实现对电机的精确调速控制，同时还可以控制电机的转矩和位置。

2. V/F控制方式的原理与特点V/F控制方式是最常用的变频器控制方式之一，其原理是通过控制输出的电压和频率大小来实现对电机的调速控制。

通常情况下，变频器会将输入的直流电转换成输出的交流电，输出的电压和频率与输入的电压和频率成正比例关系。

V/F控制方式具有以下特点：1.结构简单： V/F控制方式的结构相对较简单，控制器的配置较为简单，易于维护和操作。

2.成本低廉： V/F控制方式的成本相对较低，适用于很多普通电机的调速控制。

3.精度较低： V/F控制方式的调速精度较低，难以实现对电机的精确控制。

4.低速性能不佳： V/F控制方式在低速下的性能不佳，容易出现转速抖动等问题。

3. 电流矢量控制方式的原理与特点电流矢量控制方式是一种更为精确的变频器控制方式，通过控制输出的电压、频率和相位来实现对电机的精确调速控制。

在电流矢量控制方式下，变频器会对电机进行精细的电流控制，从而实现更加准确的调速效果。

变频器的原理及应用电路1. 变频器的原理变频器是一种电力电子装置，它能够将电源提供的电力转换为可调节频率和电压的电力输出。

变频器主要由整流器模块、滤波器模块、逆变器模块和控制电路组成。

1.1 整流器模块整流器模块通过将交流电源转换为直流电压，并通过滤波器模块将直流电压平滑化。

整流器模块主要由整流桥、电容器和电阻组成。

1.2 滤波器模块滤波器模块用于去除整流器输出的直流电压上的脉动，使输出电压更加稳定。

滤波器模块一般由电感器和电容器组成。

1.3 逆变器模块逆变器模块将滤波器输出的直流电压转换为可调节频率和电压的交流电力输出。

逆变器模块一般由晶闸管、IGBT等元件组成。

1.4 控制电路控制电路负责对整个变频器的工作进行控制和调节。

控制电路通常包括信号采集模块、逻辑控制模块和驱动模块。

2. 变频器的应用电路变频器广泛应用于电机控制领域，通过调节变频器的输出频率和电压，实现对电机的转速和转矩的精确控制。

以下是变频器的几种常见应用电路。

2.1 单相到三相变频器应用电路在一些需要使用三相电机的场合，但只有单相电源的情况下，可以使用单相到三相变频器实现。

常见的单相到三相变频器应用电路采用两个变频器进行驱动，一个用于驱动主电机，一个用于驱动辅助电机。

2.2 双反变频器应用电路双反变频器应用电路主要用于实现对两台电机的精确控制。

通过双反变频器，可以实现两台电机之间的同步运行、互锁、调速等功能。

2.3 多电机共振变频器应用电路多电机共振变频器应用电路适用于多个电机协调运行的场合，通过一个变频器驱动多个电机实现精确控制。

在这种应用电路中，需要特别注意电机之间的相互影响和防止共振的问题。

3. 总结通过对变频器的原理及应用电路的介绍，我们了解到变频器是一种可以精确控制电机转速和转矩的电力电子装置。

在不同应用需求下，采用不同的变频器应用电路可以实现对电机的精确控制。

变频器在工业自动化、电动车、太阳能光伏等领域有着广泛的应用前景。

变频器名词解释变频器是一种电力电子设备，用于控制电动机的转速和转矩。

它通过改变电源频率来控制电机的转速，从而实现对电机的精准控制。

在工业生产中，变频器广泛应用于各种电机驱动系统中，如风机、水泵、压缩机、输送机等。

本文将对常见的变频器名词进行解释，以帮助读者更好地了解变频器的工作原理和应用。

1. 电源电源是变频器的核心部件之一，它提供了变频器所需的电能。

通常情况下，变频器使用交流电源，但也有一些变频器可以使用直流电源。

电源的质量和稳定性对变频器的性能和寿命有着非常重要的影响。

2. 逆变器逆变器是变频器的另一个核心部件，它将电源提供的直流电转换成交流电，以供电机使用。

逆变器的质量和稳定性对变频器的输出电流、电压和频率等参数有着非常重要的影响。

3. 晶闸管晶闸管是一种电力电子元器件，用于控制电流。

在变频器中，晶闸管被用于控制逆变器输出的电流，从而控制电机的转速和转矩。

晶闸管的质量和稳定性对变频器的控制精度和可靠性有着非常重要的影响。

4. 电容器电容器是一种电子元器件，用于存储电能。

在变频器中，电容器被用于平滑逆变器输出的电流，从而保证电机的运行稳定性和可靠性。

电容器的质量和容量对变频器的输出电流和电压稳定性有着非常重要的影响。

5. 滤波器滤波器是一种电子元器件，用于过滤电源中的杂波和干扰信号。

在变频器中，滤波器被用于过滤逆变器输出的电流和电压，从而保证电机的运行稳定性和可靠性。

滤波器的质量和参数对变频器的输出电流和电压稳定性有着非常重要的影响。

6. PWMPWM是脉宽调制技术的缩写，是一种电力电子控制技术。

在变频器中，PWM被用于控制晶闸管的导通时间，从而控制逆变器输出的电流和电压。

PWM技术可以实现高效能的电力电子控制，提高变频器的控制精度和效率。

7. PIDPID是比例-积分-微分控制技术的缩写，是一种常用的控制算法。

在变频器中，PID被用于控制电机的转速和转矩，从而实现对电机的精准控制。

PID算法可以根据电机的实际运行状况进行调节，提高电机的控制精度和稳定性。

变频器母线电压高问题：变频器母线电压高回答：1. 什么是变频器母线电压变频器是一种电力电子设备，用于控制交流电机的转速和运行。

母线电压指的是变频器内部的直流电源电压，它是由交流电源通过整流器转换而来的。

2. 为什么变频器母线电压会高变频器母线电压高可能有以下几个原因：- 输入电源电压过高：如果输入的交流电源电压超过了变频器所能承受的额定电压，母线电压就会升高。

- 整流器故障：整流器是将输入的交流电源转换为直流电源的部分，如果整流器出现故障，可能导致母线电压异常升高。

- 控制器设置问题：变频器的控制器负责监测和调节母线电压，如果控制器的参数设置不正确，可能会导致母线电压过高。

3. 高母线电压会对变频器造成什么影响高母线电压可能会对变频器和相关设备产生以下影响：- 损坏电子元件：高电压会对变频器内部的电子元件造成损坏，从而影响设备的正常运行。

- 增加设备故障率：高电压可能导致变频器内部各个部件的工作状态异常，进而增加设备的故障率。

- 功耗增加：高电压会导致变频器内部电路的能耗增加，从而浪费能源。

4. 如何解决变频器母线电压高的问题要解决变频器母线电压高的问题，可以考虑以下几个方面：- 检查输入电源电压：确保输入的交流电源电压在变频器所能承受的额定电压范围内。

- 检查整流器状态：检查整流器是否正常工作，如有故障需要修复或更换。

- 检查控制器参数：仔细检查变频器的控制器参数设置，确保其与设备的要求相匹配，可以进行适当的调整。

- 安装电压稳定器：在输入电源和变频器之间安装电压稳定器，用于稳定输入电压，从而避免母线电压过高。

总结：变频器母线电压过高可能是由于输入电源电压过高、整流器故障或控制器设置问题等原因引起的。

高母线电压会对变频器和相关设备产生不良影响，包括损坏电子元件、增加设备故障率和增加功耗。

为了解决这个问题，需要检查电源电压、整流器状态和控制器参数，并可以考虑安装电压稳定器来稳定输入电压。

实习报告：变频器的应用与实践一、实习背景随着电力电子技术的发展和电力系统自动化程度的提高，变频器在工业生产中的应用越来越广泛。

为了更好地了解变频器的原理和应用，提高自己在电气工程领域的实际操作能力，我参加了为期一个月的变频器实习。

二、实习内容1. 变频器的基本原理实习期间，我首先学习了变频器的基本原理。

变频器是一种电力电子装置，通过改变电源频率来控制电动机的转速。

它主要由整流器、滤波器、逆变器和控制模块等组成。

变频器的工作原理是将电源交流电转换为直流电，再将直流电转换为不同频率的交流电，从而实现电动机转速的调节。

2. 变频器的分类和性能实习过程中，我了解了变频器的分类和性能。

根据输出电压的类型，变频器可分为电压型和电流型；根据控制方式，可分为模拟控制和数字控制。

不同类型的变频器具有不同的性能特点，如电压型变频器输出电压稳定，但启动转矩较大；电流型变频器启动转矩小，但输出电压波动较大。

3. 变频器的应用实例在实习过程中，我参观了工厂生产线，并现场观察了变频器在实际生产中的应用。

例如，在流水线上，通过调节变频器的输出频率，可以实现传送带的匀速运行；在起重机上，利用变频器控制电动机的转速，可以实现重物的平稳起吊。

这些实例使我深刻认识到变频器在工业生产中的重要作用。

4. 变频器的调试与维护实习期间，我还学习了变频器的调试与维护方法。

为确保变频器正常运行，需要定期进行参数设置和调整。

如：设置电动机的额定电压、电流、转速等参数；调整变频器的运行模式、启动方式、保护功能等。

同时，要关注变频器的散热情况，及时清理灰尘，确保通风良好。

三、实习收获通过这次实习，我对变频器的基本原理、分类、性能和应用有了更深入的了解，提高了自己在电气工程领域的实际操作能力。

同时，我也认识到变频器在工业生产中的重要作用，为今后的学习和工作中更好地应用变频器奠定了基础。

四、实习总结本次实习让我在理论知识的基础上，亲身体验了变频器的实际应用，使我更加明白了理论与实践相结合的重要性。

变频器工作原理一、概述变频器是一种电力电子器件，用于改变电源电压和频率以控制电动机的转速。

它通过将输入电源的直流电转换为可调节的交流电，实现对电动机速度的精确控制。

本文将详细介绍变频器的工作原理。

二、变频器的组成1. 整流器：变频器的输入电源为交流电，首先需要将交流电转换为直流电。

整流器通常采用整流桥电路，将交流电转换为直流电，并通过滤波电路平滑输出。

2. 逆变器：逆变器将直流电转换为可调节的交流电。

逆变器通常采用PWM（脉宽调制）技术，通过控制开关管的导通时间比例，可以调节输出交流电的电压和频率。

3. 控制电路：控制电路是变频器的核心部份，负责监测机电的转速和负载情况，并根据设定的转速要求，控制逆变器输出的电压和频率。

控制电路通常采用微处理器或者DSP（数字信号处理器）芯片，具有高精度的控制能力。

4. 保护电路：变频器还配备了多种保护电路，以保证机电和变频器本身的安全运行。

常见的保护功能包括过流保护、过压保护、欠压保护、过载保护等。

三、变频器的工作原理变频器的工作原理可以分为以下几个步骤：1. 采样与检测：变频器通过传感器采集机电的转速和负载情况，并将这些数据传输给控制电路。

控制电路根据采集到的数据进行计算和分析，判断机电的运行状态。

2. 控制算法：控制电路根据设定的转速要求，通过控制逆变器输出的电压和频率来调节机电的转速。

控制算法可以根据机电的负载情况和转速要求，自动调整输出电压和频率的大小。

3. 逆变器输出：根据控制算法的指令，逆变器将直流电转换为可调节的交流电，并输出给机电。

逆变器通过控制开关管的导通时间比例，调节输出交流电的电压和频率。

4. 保护功能：变频器还具备多种保护功能，以保证机电和变频器本身的安全运行。

当机电浮现过流、过压、欠压或者过载等异常情况时，保护电路会及时切断电源，以避免损坏机电和变频器。

四、变频器的应用变频器广泛应用于各种电动机驱动系统中，例如风机、水泵、压缩机、输送带等。

变频器维修质量保障措施变频器维修质量保障措施一、引言变频器是一种电力电子装置，用于调节交流电机的转速和转矩。

由于变频器在工业和商业领域中的广泛应用，其维修工作的质量保障至关重要。

本文将探讨变频器维修质量保障的重要性，并提出一系列措施，以确保变频器维修的质量和可靠性。

二、变频器维修的重要性1. 保证设备运行正常：变频器维修是确保设备正常运行的重要环节。

如果变频器出现故障或维修不当，可能导致设备性能下降、效率降低甚至设备完全无法使用，对生产线和工艺操作产生巨大影响。

2. 避免进一步损坏：在变频器出现故障时，如果不及时维修，可能引发更严重的问题，甚至导致其他设备的损坏。

及时维修能够防止故障扩大范围，降低维修成本。

3. 提高设备寿命：定期维修变频器有助于保持设备的良好状态，延长设备的使用寿命。

维修过程中还可以检查和更换老旧部件，使设备能够继续正常运行。

三、变频器维修质量保障措施1. 建立专业团队：公司应该建立一支经验丰富的专业维修团队，包括具备相关技术和经验的工程师和技术人员。

他们应该接受专业培训，了解最新的维修技术和方法。

2. 设备和工具：为了进行高质量的变频器维修，公司应该提供专业的维修设备和工具，确保维修过程中的有效性和安全性。

维修人员需要使用可靠的测试设备和仪器，以确保故障的准确诊断和维修措施的有效实施。

3. 维修流程和标准：公司应该制定详细的维修流程和标准，对维修过程中的每一个步骤进行规范。

维修人员应该按照标准操作流程进行操作，遵循正确的维修方法和操作规范，确保质量和可靠性。

4. 健全的维修记录：每次维修都应该有相应的维修记录，包括故障描述、维修过程、使用的配件和维修人员的签字等信息。

这些记录可以帮助跟踪设备的维修历史，分析故障的原因和趋势，以及提供维修质量的证据。

5. 品质保证：公司应该对维修设备提供品质保证，例如提供维修保修期限和免费维修服务等。

这可以增加客户对维修质量的信任和满意度，提高公司的声誉和竞争力。
