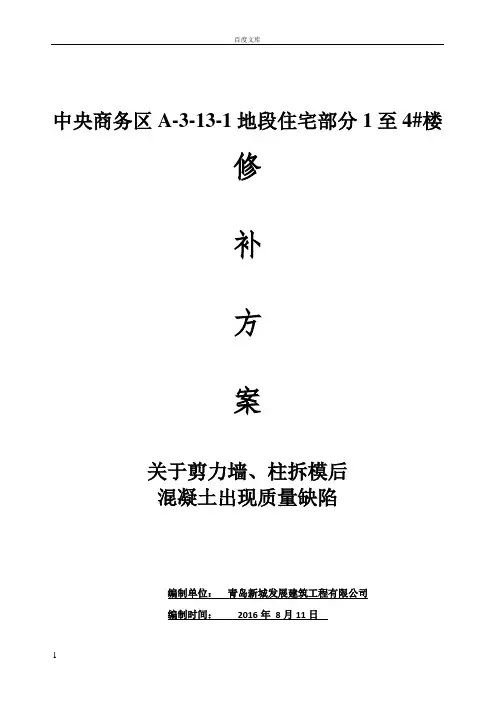

中央商务区A-3-13-1地段住宅部分1至4#楼修补方案关于剪力墙、柱拆模后混凝土出现质量缺陷编制单位：青岛新城发展建筑工程有限公司编制时间：2016年8月11日关于剪力墙、柱拆模后混凝土质量缺陷专项处理方案与原因分析根据本工程可能出现的剪力墙、柱混凝土现场质量情况，特制订本方案如下：一、混凝土麻面1、现场现象部分混凝土表面拆模后局部缺浆，表面粗糙，或有许多小凹坑，但无钢筋和碎石外露。
2、原因分析、整改处理方案（责任分析：泥工40%、木工60%）（1）、模板表面、下部、有残余垃圾，板面粗糙或清理不干净，粘有干硬水泥砂浆等杂物。
在每次浇捣混凝土前派专人清理楼面垃圾、并浇水湿润模板。
（2）、模板脱模剂涂刷不均匀，拆模时砼表面粘结模板。
在模板安装前涂刷脱模剂。
（3）、混凝土振捣不密实，混凝土中的气泡未排出，一部分气泡停留在模板表面。
振动棒要快插慢拔(特别注意慢拔，以致能达到引气的效果)，插点要均匀，振动棒应避免碰钢筋、模板，随浇随振，严禁漏振现象。
振动棒放在沟壁的中间，严禁振动棒触及模板，确保砼振捣密实，无气孔,对砼的振捣一定要责任到人。
（4）、麻面主要影响混凝土外观，对于面积较大的部位修补。
将麻面部位用钢丝刷加清水刷洗干净，充分湿润后凉干（内湿外干），然后用混凝土界面剂批平。
3、后期预防措施（1）、要求模板面清理干净，不得粘有干硬水泥砂浆等杂物。
木模板灌注砼前，用清水充分湿润，清洗干净，不留积水，使模板缝隙拼接严密，如有缝隙应填严，防止漏浆。
模板涂模剂要涂刷均匀，不得漏刷。
砼振捣必须落实到人，按操作规程分层均匀振捣密实，严防漏捣，每层砼均匀振捣至气泡排除为止。
（2）、模板安装必须横平竖直，模板缝隙加双面胶带(防止漏浆)，做到接缝严密，不漏浆。
二、柱角、柱边缺楞少角。
1、现场现象部分柱、剪力墙在拆模后发现柱边缺楞少角、并有漏浆现象。
2、原因分析、整改处理方案（责任分析：泥工10%、木工90%）模板接缝拼装不严密，柱边加固不到位，螺杆紧不到柱角，灌注砼时缝隙漏浆、或有多次振捣现象。
砼的入模时间控制在一小时之内，砼连续浇筑，砼的自落高度不得超过1.5米，严防石子堆积影响质量，每层浇灌厚度不超过30-50cm,相邻两层时间间隔不得超过2小时。
浇注过程中要时刻注意模板是否发生变形，一旦发现及时调整加固，模板两侧各派一个人监视，应特别注意模板处的漏水，防止砼漏浆和起砂。
1）、要求木工在模板接缝处粘贴双面海绵胶带，以增加柱模与下部剪力墙间的空隙密实度，防止漏浆。
2）、要求木工班组在浇捣混凝土前充分加固，在柱角部位加强处理。
（见下图）柱脚要求四周用木板条包边三、混凝土蜂窝、露筋1、现场现象现场部分柱、剪力墙底面混凝土局部酥松，砂浆少碎石多，碎石之间出现空隙，形成蜂窝状的孔洞。
并有局部露筋现象。
2、原因分析、整改处理方案（责任分析：泥工90%、木工10%）（1）、砼搅拌时间短，没有拌合均匀，砼和易性差，振捣不密实。
碎石、水泥材料计量错误，或加水量不准，造成砂浆少碎石多。
（2）、未按操作规程浇注砼，下料不当，使碎石集中，造成砼离析现象。
混凝土浇筑振捣时，钢筋垫块移位或垫块太少甚至漏放，钢筋紧贴模板。
（3）、砼一次下料过多，没有分段、分层灌注，振捣不实或下料与振捣配合不好，未允分振捣又下料。
振动棒要快插慢拔(特别注意慢拔，以致能达到引气的效果)，插点要均匀，振动棒应避免碰钢筋、模板，随浇随振，严禁漏振现象。
振动棒放在沟壁的中间，严禁振动棒触及模板，确保砼振捣密实，无气孔,对砼的振捣一定要责任到人。
（4）、模板孔隙未堵好，或模板稳定性不足，振捣砼时模板移位，造成严重漏浆。
3、整改处理方案混凝土有小蜂窝，可先用钢丝刷加水刷洗干净，充分湿润后凉干（内湿外干），然后用1∶2或1∶2.5水泥砂浆修补（为保证混凝土表面颜色一致，要求水泥采用与商品混凝土同品牌、同批次的水泥），如果是大蜂窝，则先将松动的碎石和突出颗粒剔除，尽量形成喇叭口，外口大些，然后用清水冲洗干净湿润，凉干后支模，再用高一级的细石砼捣实，并加强养护。
将外露钢筋上的混凝土残渣和铁锈清理干净，用水冲洗湿润，再用1∶2或1∶2.5水泥砂浆抹压平整，如露筋较深，将薄弱混凝土剔除，冲刷干净湿润，用高一级的C30细石混凝土捣实，认真养护。
4、前期预防措施（1）、混凝土配料时要求搅拌站严格控制配合比，现场经常检查，保证材料计量准确。
混凝土拌合均匀，颜色一致，其搅拌最短时间符合规范规定。
（2）、现场混凝土浇筑自由倾落高度不得超过2m，如超过，要采取串筒、溜槽等措施下料。
（3）、混凝土的振捣分层捣固，浇注层的厚度不得超过振动器作用部分长度的1.25倍。
对商品混凝土拌合物，不大于其作用半径的1倍。
振捣器至模板的距离不大于振捣器有效作用半径的1/2。
（4）、为保证上下层混凝土结合良好，振捣棒插入下层混凝土5cm，混凝土振捣时，必须掌握好每点的振捣时间。
合适的振捣现象为：混凝土不再显著下沉，不再出现气泡。
浇注混凝土时，经常观察模板，发现有模板走动，立即停止浇注，并在混凝土初凝前修整完好。
四、柱、剪力墙外角有局部偏位1、现场现象2、原因分析、整改处理方案（责任分析：木工责任）模板及支撑必须有足够的的强度、刚度和稳定性，所用模板表面必须洁净平整，均匀涂刷隔离剂，并且棱角分明，严禁使用变形模板，模板安装必须横平竖直，模板缝隙加双面胶带(防止漏浆)，做到接缝严密，不漏浆。
模板加固同时依靠斜撑和Φ14对拉螺丝，对拉螺丝纵横间距要依据板墙的厚度和高度计算而定。
底板离楼面必须小于20CM。
侧模与斜撑夹角不少于45°，支撑系统必须稳固可靠，不得有跑模现象。
要求木工板在模板接缝处增加大头斟，以增加柱模与下部剪力墙间的空隙密实度。
五：混凝土浇筑后板底、梁底、有垃圾、锯未：1、现场现象2、原因分析、整改处理方案（责任分析：木工责任）模板表面粗糙或清理不干净，粘有干硬水泥砂浆、锯未等杂物，拆模时混凝土表面被粘出现麻面；以后施工过程中的预防方法：1）、在浇砼前先清理干净模板内和垫层上的杂物，并且用水湿润模板，防止混凝土溅落在模板上，保持模板表面洁净无浮浆，如果发现还有如此现象，项目部第一实际应及时通知班组，采取积极措施，及时清理板面垃圾。
对屡教不改班组进行经济处罚。
2）、采用吸尘器清理现场垃圾六、为了保证工程的质量和混凝土外观，为了修补混凝土墙柱出现的轻微的露筋、蜂窝、孔洞等缺陷，现确定修补方案如下：一、缺陷的修补措施1、麻面问题。
混凝土结构构件表面呈现出无数小凹坑麻点。
补救措施：如果混凝土表面作抹面或粉刷，可不作修补。
否则，应在麻面部位喷水湿润后，刷素水泥浆一道后用与混凝土同标号的砂浆抹压，将麻面抹平。
2、蜂窝问题。
混凝土表面出现蜂窝似的窟窿。
补救措施：对小蜂窝冲刷干净后，用1∶2水泥砂浆抹面压实；对较大蜂窝，要凿去蜂窝处薄弱松散部分及突出骨料颗粒，用钢丝刷或压力水洗刷干净，支模后可用粒径10～20 mm碎石混凝土(同标号)仔细填塞捣实；对较深的蜂窝，影响承载力而又清除困难时，可埋压浆管、排气管，表面抹砂浆或浇筑混凝土封闭后，再放水泥砂浆，把蜂窝中的石子包裹起来，填满缝隙结成整体，必要时可进行水泥灌浆处理。
3、孔洞问题。
钢筋混凝土结构中有较大的孔洞，钢筋局部或全部裸露。
补救措施：将孔洞周围的疏松混凝土和软弱浆膜凿除，用压力水冲洗，支设模板，湿润后用比原标号高一级的细石混凝土捣实。
4、露筋问题。
钢筋混凝土结构表面钢筋裸露。
补救措施：用钢丝刷或压力水冲洗干净后，在表面抹1∶2或1∶2.5水泥砂浆，使露筋部分充满，再予抹平，并保证保护层厚度。
对于较深露筋，凿去薄弱混凝土和突出骨料颗粒，洗刷干净后，用同标号混凝土填塞并压实。
二、修补的具体步骤1、混凝土应修凿到完全密实为止，我们采用目测检查和细铁丝探检，两者相结合的方法进行辨别，使现有混凝土的砂眼、气孔、裂纹全部得以剔除干净，然后清理干净，用清水冲净浮尘及碎屑，外露的钢筋用钢丝刷将钢筋上的水泥浆清除干净，以利业主和监理人员进行复核检验。
2、混凝土修凿表面应凿毛，修凿部位的形状应尽可能规则。
下口宜呈水平面，并做到基本平整，两侧宜尽可能成垂直水平折线，上部可形成外侧稍高，内侧稍低的斜面状，斜面的倾斜角不得大于20度，以利于修补后的混凝土能够很好地承受竖向荷载和水平剪切力。
3、上述混凝土的修凿工作将分区分轴线有组织、有计划、有条不乱地进行，现场成立混凝土修凿专职队伍。
4、修凿混凝土时必须注意加强以下几项安全防护工作：1）、操作人员的眼、耳、鼻等器官要重点防护，可考虑采用防风镜、防风帽、口罩等防护措施，以防混凝土碎渣飞溅伤人。
2）、部位较高的地方，修凿前必须搭设好牢固的操作平台，平台的四周应加设高度1米左右的栏杆防护，严禁设置挑头板敷衍了事。
3）、同一操作点或相邻很近的操作点，不宜多人同时修凿，以防飞溅的混凝土渣相互伤人。
5、修凿完毕的部位必须经工程部、监理等检查认可、验收合格后，方能允许进入下一阶段的混凝土修补工作。
6、立模板时，考虑到插入式振捣棒的振动范围，将以500mm高度为界限，超过500mm时分层立模板，待下层混凝土浇筑振实后再立上层模板，再浇捣上层混凝土，以确保振捣效果。
模板支撑拟采用钢管做抱箍及斜撑，可靠地支护模板，确保模板能承受一定的压力，以利于混凝土能振捣密实，紧密地和混凝土连结成整件。
7、修补时，混凝土的振捣必须充分密实。
对于较大的孔洞，可采用Φ30小振动棒仔细地进行机械插入振捣。
对大多数深度较浅较小的孔洞，只能以人工振捣为主，采用小铁棒、新毛竹片认真仔细的插入振捣，并辅以木锤在模板外部适度敲击，既起辅助振捣作用，又可从声音沉闷程度来判别内部混凝土是否已密实，必使修补的混凝土质量一次合格，避免二次返工情况发生。
8、修补的混凝土上口应做成斜形簸箕口，簸箕口的上口模板应高出孔洞顶部150mm以上，使孔顶的新筑混凝土具有一定的压力，确保密实和紧顶。
9、混凝土修补浇筑后，表面用铁丝吊挂草包覆盖，然后昼夜充分浇水养护一周以上，使混凝土在潮湿的良好环境下充分养护和膨胀，确保新浇混凝土整件连结共同受力。
10、模板和簸箕口的混凝土在浇筑养护一周左右，再进行拆模和仔细凿除，以确保新浇混凝土的牢固和棱角方正。
11、对于缺陷较小、面积和深度不大的孔洞、蜂窝，以及限于混凝土保护层厚度内的浅表部分修凿的孔洞，采用高强度无收缩水泥砂浆进行嵌填和分层修补。
但修补后仍需安排专门人员洒水保养三昼夜以上，确保粘结牢固。
12、上述各项工作应组织技术经验较丰富、工作责任性强的工人和管理人员成立专门修补小组进行，并随时接受工程部、监控部的认可和检查，确保100%达到修补要求，不得再发生一次较明显的质量缺陷，保证本次修补质量。
三、修补后的检查修补一周后的混凝土应从外观上作一次全面的检查和验收，检查是否棱角方正、表面平整，并初步判别是否外光内实，是否有轻微的缺陷发生等。
