水务公司新建加压站调度监控系统设计方案

智慧水务调度系统设计方案智慧水务调度系统是利用现代信息技术和物联网技术实现对水务设施的智能监控与调度的一种系统。

它通过对水务设施的监测数据进行采集、分析和处理，实时了解设施运行情况，并通过算法的优化和调度，实现对水务设施的远程管理和调度。

本文将就智慧水务调度系统的设计方案进行详细介绍。

一、系统架构设计智慧水务调度系统主要包括数据采集模块、数据处理和分析模块、调度控制模块和用户界面模块四部分构成。

1. 数据采集模块数据采集模块主要负责对水务设施的信息进行实时监测和采集，包括水质、水位、水流量等数据的采集，以及设备状态、故障报警等信息的实时监测。

数据采集模块可以通过传感器、仪器设备等实现，采集到的数据将通过有线或无线的方式传输给数据处理和分析模块。

2. 数据处理和分析模块数据处理和分析模块主要负责对采集到的数据进行实时分析和处理，包括对水质数据进行监测和分析、对水位数据进行监测和分析、对水流量数据进行监测和分析等。

此外，还可以利用机器学习和数据挖掘等技术对历史数据进行分析和预测，以提供更准确的数据支持给调度控制模块。

3. 调度控制模块调度控制模块主要负责对水务设施进行调度和控制，根据数据处理和分析模块提供的数据，通过优化算法进行调度，实现对水务设施的远程控制。

该模块可以根据水质、水位等数据进行调节，以确保供水量和水质的合理性。

同时，还可以根据设备的运行状态和故障报警信息，做出相应的维修和保养计划。

4. 用户界面模块用户界面模块主要提供给系统管理员和用户使用，用于展示系统的监控数据和控制信息，并提供相应的操作界面。

管理员可以通过该界面进行系统的设置和参数调整，用户可以通过该界面查看水务设施的状态和运行情况，以及进行相应的操作。

二、系统功能设计智慧水务调度系统应具备以下功能：1. 数据监测和采集功能：实时监测和采集水务设施的各项数据，包括水质、水位、水流量等。

2. 数据处理和分析功能：对采集到的数据进行实时分析和处理，提供准确的数据支持给调度控制模块。

自来水企业 SCADA 系统改造建设规划本系统包括对水源水厂、管网监测数据点旳设置及调度室改造规划一、系统改造理由：1 、新水厂增长，管网旳增长，目前旳监测系统已不能满足调度需求，为到达科学管理、合理调配机台，需要对水源、水厂旳运行参数进行监测。

2、由于新水厂、新管网旳投入运行，供水压力将有所提高，新老管网混合使用，漏点也许增长，需要精确监测新、老管网运行工况。

3、为弥补原系统旳局限性，需要采用安装条件规定宽松旳新型监测设备（GPRS监测系统）对原系统功能进行增强。

4、缺乏大型模拟屏，不便于观测。

二、目前水源水厂、管网监测现实状况：目前企业拥有 N 部管网测压点，水厂、水源地监测点 M 部。

是在 XXXX 年组织实行，形成了一种比较简朴旳 RTU （数传电台）系统，运行几年发现此系统存在如下局限性：5、系统数量局限性，监测范围较小。

6、终端需要 AC220V 电源及架设天线，需要安装于建筑物内，因此距离主管网较远。

终端防水等级低（ IP65），安装位置受限。

7、系统采用电台通讯，常常受到干扰，甚至通讯中断。

三、系统改造规划原则（一）供水管网监测点设置旳一般原则：根据《都市供水行业 2023 年技术进步发展规划及 2023 年远景目旳》中有关“建立供水管网测压点旳原则”旳规定：1、建设部行业原则测压点设置均按每 10Km2 设置一处，最低不得少于 3 处，设置要均匀，并能代表各重要供水管网压力旳地点。

（此项指标合用于考核供水管网服务压力合格率，设点密度低，不合用于生产调度管理。

如用途供水调度监控，环状管网时设点密度 1-2 平公里，树状管网至少应取不利点和中性点，假如有条件可在有利点再设置一处）2、建立在供水干管旳汇合点。

3、建立在不一样水厂供水区域旳交汇点及边缘地区，供水调度对它具有控制能力旳干管上。

4 、建立在人口居住、活动密集区域。

5 、可在重点顾客、特殊顾客建立测压点，对服务压力具有一定旳代表性。

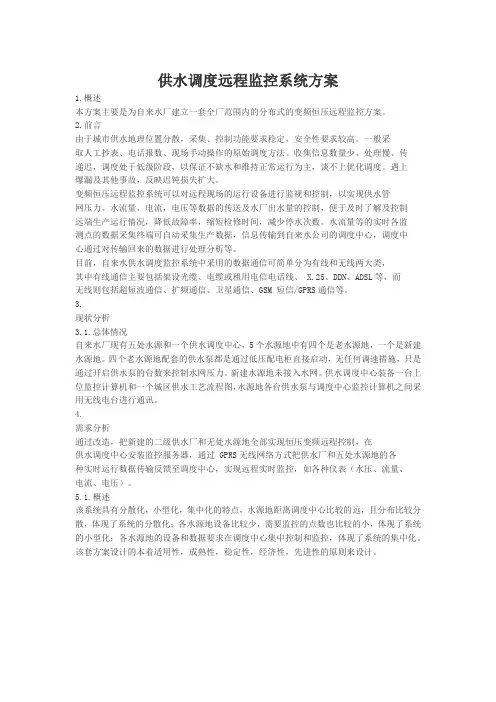

供水调度远程监控系统方案1.概述本方案主要是为自来水厂建立一套全厂范围内的分布式的变频恒压远程监控方案。

2.前言由于城市供水地理位置分散，采集、控制功能要求稳定，安全性要求较高。

一般采取人工抄表、电话报数、现场手动操作的原始调度方法。

收集信息数量少、处理慢、传递迟，调度处于低级阶段，以保证不缺水和维持正常运行为主，谈不上优化调度。

遇上爆漏及其他事故，反映迟钝损失扩大。

变频恒压远程监控系统可以对远程现场的运行设备进行监视和控制，以实现供水管网压力、水流量、电流，电压等数据的传送及水厂出水量的控制，便于及时了解及控制远端生产运行情况，降低故障率，缩短检修时间，减少停水次数。

水流量等的实时各监测点的数据采集终端可自动采集生产数据，信息传输到自来水公司的调度中心，调度中心通过对传输回来的数据进行处理分析等。

目前，自来水供水调度监控系统中采用的数据通信可简单分为有线和无线两大类，其中有线通信主要包括架设光缆、电缆或租用电信电话线、 X.25、DDN、ADSL等，而无线则包括超短波通信、扩频通信、卫星通信、GSM 短信/GPRS通信等。

3.现状分析3.1.总体情况自来水厂现有五处水源和一个供水调度中心，5个水源地中有四个是老水源地，一个是新建水源地。

四个老水源地配套的供水泵都是通过低压配电柜直接启动，无任何调速措施，只是通过开启供水泵的台数来控制水网压力。

新建水源地未接入水网。

供水调度中心装备一台上位监控计算机和一个城区供水工艺流程图，水源地各台供水泵与调度中心监控计算机之间采用无线电台进行通讯。

4.需求分析通过改造，把新建的二级供水厂和无处水源地全部实现恒压变频远程控制，在供水调度中心安装监控服务器，通过 GPRS无线网络方式把供水厂和五处水源地的各种实时运行数据传输反馈至调度中心，实现远程实时监控，如各种仪表（水压、流量、电流、电压）。

5.1.概述该系统具有分散化，小型化，集中化的特点，水源地距离调度中心比较的远，且分布比较分散，体现了系统的分散化；各水源地设备比较少，需要监控的点数也比较的小，体现了系统的小型化；各水源地的设备和数据要求在调度中心集中控制和监控，体现了系统的集中化。

城市供水生产调度监控系统解决方案一、方案概述近年来随着中国经济的繁荣，水工业，包括工业制水、工业污水处理、市政给排水、建筑给排水、水文水利、农村直饮水、节水灌溉、水质检测等领域工程及配套设施的建设蓬勃发展，新技术的不断涌现推动着中国水工业自动化、信息化的不断深入。

城市供水生产调度系统一般包括供水总公司，水厂监控站，水源井监控站，水网加压站等。

自来水的生产过程通常是山地表水或者水源井取水送到水厂，在水厂经过消毒、沉淀、过滤等过程后送入城市供水管网，提供给城市居民或者工业用户等使用。

二、系统建设难点口前，许多城市的供水系统是以地下水为主要水源、多水厂处理的环状管网的供水系统，并且存在多个独立供水板块，系统分布区域范围大，供水公司的全局性管理和实时监控相对困难。

大部分城市已经建立的供水监控系统主要存在以下儿个问题：1. 供水管网压力不稳定、通讯方式落后、系统相对封闭、没有建立有效的企业信息共享系统。

大多数水厂的供水SCADA系统采用传统的相对独立的C / S模式, 远程站点采用电台传递供水管网的相关数据和指令，不利于供水公司的集中管理和优化调度以及水厂之间的信息共享。

2. 部分二级水厂的自来水生产监控系统的自动化程度较低，水处理系统的可靠性较差，外输供水采用落后的人工控制方式，浪费了大量的人力和物力，而且导致管网压力不稳定，供水公司无法及时浏览水厂的生产数据。

3. 部分水厂的供水监控系统的冗余性不高，操作模式过于单一，经常由于一台设备的故障，而导致整个水厂供水监控系统的瘫痪，造成严重的经济损失。

4. 系统依靠调度人员人工发出指令来实现优化调度，浪费大量的人力物力，调度人员则完全依靠个人经验进行调度。

因此，当系统出现故障时，调度人员很难及时发现和处理。

三、系统架构供水生产调度系统分为两级：水务调度中心及水厂分控中心。

四、系统功能4.1、生产实时监控通过直观的动态画面表达实时供水动态、设备运行状况、水处理工艺流程画面、显示供水公司水流方向等流程画面。
