焦耳定律练习题(含答案)(2020年整理).pptx

计算题1．如图所示电路中，一直流电动机与阻值R=9Ω的电阻串联接在电源上。

电源电动势E=20Ｖ、内阻r=1Ω，用理想电压表测出电动机两端的电压U=10Ｖ。

已知电动机线圈电阻R M=1Ω，求：（1）电路中的电流为多少？（2）电动机输出的功率为多少？（3）电动机的效率？2．如图所示，电路中电源电动势为E，内阻不计．水平放置的平行金属板A、B间的距离为d，板长为L。

在A板的左端且非常靠近极板A的位置，有一质量为m、电荷量为－q的小液滴以初速度v0水平向右射入两板间．(重力加速度用g表示)则：(1)若使液滴能沿v0方向射出电场，电动势E1应为多大？(2)若使液滴能从B板右端边缘射出电场，电动势E2应为多大？3．如图所示，电路两端电压U恒为28V，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω.若电灯恰能正常发光，求：(1)流过电灯的电流是多大？(2)电动机两端的电压是多大？(3)电动机输出的机械功率是多少。

4．如图所示，电阻R1＝8Ω，电动机绕组电阻R0＝2Ω，当电键K断开时，电阻R1消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，电动机刚好正常工作。

若电源的电动势为6V。

求：（1）电源内阻r；（2）当电键K闭合时，电动机正常工作的电压和功率；（2）电动机正常工作时输出的机械功率。

入板间。

若小球带电荷量为q=1×10-2 C ，质量为m=2×10-2 kg ，不考虑空气阻力。

求：（1）滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？（2）此时滑动变阻器消耗功率是多大？(取g=10 m/s 2)6． 如图所示，电源电动势E ＝10 V ，内阻r ＝1 Ω，R 1＝3 Ω，R 2＝6 Ω，C ＝30 μF.（1）闭合开关S ，求稳定后通过R 1的电流；（2）然后将开关S 断开，求电容器两端的电压变化量和断开开关后流过R 1的总电量；（3）如果把R 2换成一个可变电阻，其阻值可以在0～10 Ω范围变化，求开关闭合并且电路稳定时，R 2消耗的最大电功率．7．如图所示电路中，电阻R 1=R 2=R 3=12Ω，当电键S 断开时，电压表的示数为6V ；电键S 接在b 点时，电压表的示数是7.8V 。

焦耳定律一、单选题(共10道，每道10分)1.用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。

将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度。

正确的是( )A.甲导体的温度升高得多B.乙导体的温度升高得多C.甲、乙两导体升高的温度相同D.条件不足，无法判断答案：B解题思路：同种材料制成的两段长度相等的导体，横截面积越大电阻越小，所以，由于甲、乙两导体串联，则通过的电流：；通电时间：。

根据Q=I2Rt可得，，即：电流通过甲产生的热量比通过乙产生的热量少，所以乙导体的温度升高得多，故选B。

试题难度：三颗星知识点：焦耳定律的计算公式及其应用2.关于如图所示实验的说法中错误的是( )A.该实验研究的是电流的热效应B.实验中采用了控制变量法C.观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少D.实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少答案：C解题思路：A：由图可知，这是探究影响电热因素的实验，故A正确；B：影响电热的因素有电流、电阻、通电时间三个因素，故实验中必须采用控制变量法，故B正确；C：该实验中甲、乙两个烧瓶中的电阻丝串联，通过两电阻丝的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，故C错误；D：A、B两个完全相同的烧瓶里装有等质量的煤油，吸收热量多的温度升高的快，据此判断，所以可以通过温度计示数的高低来判断电流通过导体时产生热量的多少；故D正确。

说法错误的选C。

试题难度：三颗星知识点：焦耳定律的计算公式及其应用3.小明利用如图所示的装置探究电流产生的热量与哪些因素有关。

他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。

该现象能够说明电流产生的热量与下列哪个因素有关( )A.电荷量B.电流C.电阻D.通电时间答案：C解题思路：由图可知，这是探究影响电热因素的实验，影响电热的因素有电流、电阻、通电时间三个因素，故实验中必须采用控制变量法；由题可知电阻丝串联，通过两电阻丝的电流和通电时间相同，而R甲＞R乙；故可知探究的是电热与电阻的关系。

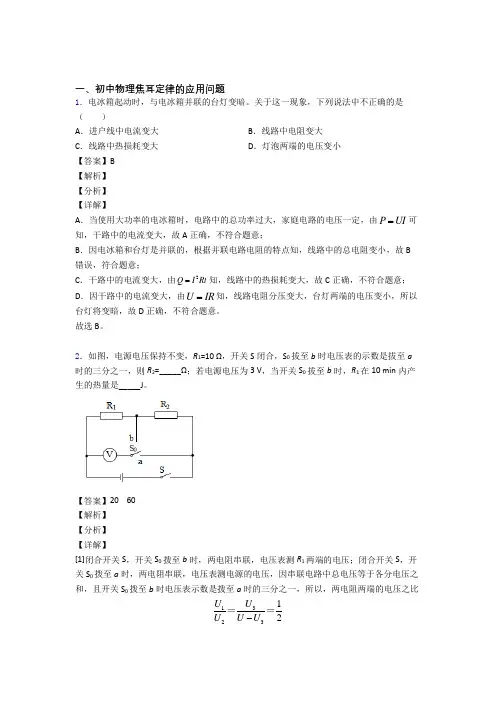

一、初中物理焦耳定律的应用问题1．电冰箱起动时，与电冰箱并联的台灯变暗。

关于这一现象，下列说法中不正确的是（ ）A ．进户线中电流变大B ．线路中电阻变大C ．线路中热损耗变大D ．灯泡两端的电压变小【答案】B 【解析】 【分析】 【详解】A ．当使用大功率的电冰箱时，电路中的总功率过大，家庭电路的电压一定，由P UI =可知，干路中的电流变大，故A 正确，不符合题意；B ．因电冰箱和台灯是并联的，根据并联电路电阻的特点知，线路中的总电阻变小，故B 错误，符合题意；C ．干路中的电流变大，由2Q I Rt =知，线路中的热损耗变大，故C 正确，不符合题意；D ．因干路中的电流变大，由U IR =知，线路电阻分压变大，台灯两端的电压变小，所以台灯将变暗，故D 正确，不符合题意。

故选B 。

2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。

【答案】20 60 【解析】 【分析】 【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝-因串联电路中各处的电流相等，所以，由I ＝UR可得，两电阻的阻值之比 11122212U R U I U R U I＝＝＝ 则R 2的阻值R 2＝2R 1＝2×10Ω＝20Ω[2]若电源电压为3V ，当开关S 0拨至b 时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I ＝123V10Ω20ΩU R R ++＝＝0.1A R 1在10min 内产生的热量Q 1＝I 2R 1t ＝(0.1A)2×10Ω×600s ＝60J3．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ． 【答案】1：4 200 【解析】 【分析】 【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W t R==得两个电阻在100s 内产生的热量为：22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．4．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。

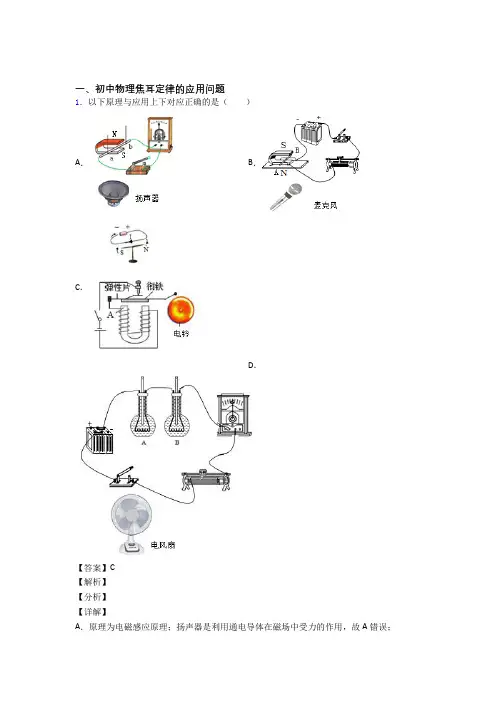

一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B错误；C．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C正确；D．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D错误。

故选C。

2．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾．【答案】增大增大【解析】【分析】【详解】当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析．电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，而金属导线的电阻随温度的升高而增大，电阻增大，产生的热量更多，温度升得更高，以致恶性循环引发火灾．3．如图甲所示，为额定电压为 6V 的灯泡 L 的I-U 图像．如图乙所示的电路，电源电压 12V 不变，R1为定值电阻，R2为滑动变阻器，闭合开关 S1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V，则灯泡的额定功率是____W，R1的阻值为_____Ω，滑动变阻器R2两端的最大电压为_____V，移动滑片 P 使R2接入电路的阻值为变阻器最大阻值的7/15，通电 1min R2 产生的热量为_____J。

九年级物理《焦耳定律》练习题及答案九年级物理《焦耳定律》练习题及答案本课时的重点内容就是焦耳定律及其应用，中考中常见的相关考点有：焦耳定律的内容及应用、用控制变量法研究焦耳定律的实验、电热器的构造特点和原理等.其中有关焦耳定律的应用的试题较多，多表现为计算题，应用焦耳定律求与之相关的各物理量，对于焦耳定律的表达式Q=I2Rt适用任何用电器求电流热效应中产生的热量问题，而由之推导出的 Q=UIt=U2/Rt=Pt则只能适用于纯电阻电路求电流热效应的计算，使用时一定要分清情况，注意公式的应用范围，切忌乱套公式.有关用电器产生的电热的计算问题，往往要综合运用到串、并联电路的特性、欧姆定律和热量等知识，还要能够灵活运用求电流热效应的各种计算公式.对于纯电阻电路，产生的电热就等于消耗的电能，所以关键是要求出用电器的电功率(有关电功率的计算请参见第2课时电功率)，很多电热问题归根究底也就是想办法求电功率.复习本课时内容时特别要注意与电功、电功率知识的相互联系。

课前热身1.电流通过导体时产生的热量跟__________成正比，跟导体的____成正比，跟__________成正比，这个规律叫做焦耳定律，数字表达式是_______.2.电热器是利用电流的__效应制成的，它的主要部件是______.电流流过电热器所做的功全部用来产生____.3.有两根金属电阻丝，电阻分别为5Ω和15Ω，将它们串联后接在一个电源两端，它们的电压之比为_____，在相同的时间内产生的热量之比为______；如果将它们并联同一电源两极间，通过它们的电流之比为____，在相等的时间内产生的'热量之比为____.电流的平方电阻通电的时间Q=I2Rt热发热体热量1∶31∶33∶13∶1课前热身4.在两根横截面积相同、长度不同的镍铬合金线两端分别加上相同的电压，那么下列说法中正确的是( )A.长的镍铬合金线电阻较大，相同时间内产生的热量较多B.短的镍铬合金线电阻较大，相同时间内产生的热量较多C.长的镍铬合金线电阻较大，相同时间内产生的热量较少D.短的镍铬合金线电阻较小，相同时间内产生的热量较少5.一根电阻丝接在电压U=5V的电源上，在1s内产生的热量是2J，要让该电阻(其电阻大小恒定不变)产生8J的热量，可采用的办法是( )A.使电源电压变为10V，通电时间仍为1SB.使电源电压仍为5V，通电时间变为2SC.使电源电压变为20V，通电时间变为 SD.使电源电压变为10V，通电时间变为2SCA课前热身6.有一种家用电熨斗的规格为“220V，300W”，这种电熨斗内部的电热丝的电阻是多少?如在额定电压下工作，1min内产生的热量是多少?【答案】161.3Ω，1.8×104J典型例题解析【例1】用电炉烧水时，电炉丝热得发红，而跟电炉丝连接着铜导线却不怎么热，这是为?电炉的电阻丝和铜导线是串联在同一电路中的，所以通过的电流是相同的，时间也是相同的，根据焦耳定律Q=I2Rt可知，当两导体中电流和通电时间均相同时，电流产生的热量与导体的电阻成正比.由于电炉的电阻丝的电阻比铜导线的电阻大得多，所以电炉丝产生的热量比铜导线要大得多.【例2】一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω ，通过线圈的电流为10A.这台电动机正常工作时，一秒钟消耗的电能为____J，产生的热量为___J.3800200典型例题解析【例3】在如图9-3-1所示的电路的方框内有一种发热装置，它是由三段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接.当开关S掷到A点时为高温，掷到B点时为低温(电源电压不变)，且在相同时间内，高温时产生的热量是低温时产生的热量的2倍，试在方框内画出它的电路图.图9-3-1答案典型例题解析典型例题解析【例4】现有甲、乙两只废旧电炉，分别标有“220V，1000W”和“220V，500W”字样，其中电热丝均完好无损.某想利用这些电热丝来自制一个电热器接入照明电路中使用，下列设想可行的是( )A.要使电热器的电功率为250W，只要将乙电热丝的一半接入电路B.要使电热器的电功率为2000W，只要将乙电热丝分成等长的两段并联后接入电路C.要使电热器的电功率为400W，只要将乙电热丝与一半长的甲电热丝串联后接入电路D.要使电热器的电功率为750W，只要将两只电热丝各取一半串联后接入电路C方法小结对于用电器吸热量的计算，首先要分析该电器是非纯电阻性器件还是纯电阻性器件，初中阶段研究的用电器大多为纯电阻性器件.对于非纯电阻性器件，电流产生的热量只能用Q=I 2Rt来计算，而纯电阻性器件则可用下列等式中任一个计算热量：Q=I2Rt= W=UIt=U2/Rt=Pt.在很多情况下，计算纯电阻性器件产生的电热问题，可归结为用电器的电功率的计算问题(因为通电时间往往为已知)，所以必须理解电功率的各个计算公式，以及串并联电路特性和欧姆定律.至于将用电器的电热问题与热学中的热量问题相结合的题目，关键抓住两者之间的联系，即有百分之多少电热被水或物质吸收了，然后分头求解即可.课时训练1.某同学自制了一个“电热驱蚊器”，它的发热元件是一个阻值为1.0×104Ω的电阻. 将这个电热驱蚊器接在电源的两端，当电源两端电压为220V时，1min内产生的热量的______J.2.一个标有“220V，500W”字样的电加热器(俗称“热得快”)，正常工作20分钟产生的热量为______焦.假若电加热器放出的这些热量全部被水吸收，在标准大气压下 ____(填“能”或“不能”)将质量为2千克20℃的水加热至沸腾.3.阻值为R的电热丝接到电压不变的电源上，3分钟可以使一杯水烧开，现换用阻值为2 R的电阻，再接到此电源上，__分钟可以使同样的一杯水烧开.290.4不能6×1056课时训练4.如图9-3-3所示，电源电压220伏，R是电烙铁，标有“220V，40W”字样；L是电灯泡，标有“PZ220—40”字样.当开关S闭合时，电烙铁每分钟产生的热量是________焦，当开关S断开时，电烙铁的实际功率是__瓦；开关S断开后，整个电路工作__小时消耗1千瓦电能.5.将规格分别为“220V，1000W”和“220V，500W”的甲、乙两根电阻丝串联起来，接入一电源两极，电源最大不能超过___伏，此时，整个电路的最大功率是___瓦.750502.4×10 310图9-3-3330 课时训练6.研究焦耳定律的实验装置如图9-3-4所示，在两个相同的烧瓶中装满煤油，瓶中各放一根电阻丝，甲瓶中电阻丝的阻值比乙瓶中的电阻大.实验分三步进行，其中第一步为：接通电路一段时间，比较甲、乙两瓶中的煤油哪个上升得高，这一步是在什么情况下研究热量跟哪个物理量的关系?( )A.是在通电时间相同的情况下，研究热量跟电流的关系B.是在电流相同的情况下，研究热量跟通电时间的关系C.是在电流相同但电阻不同的情况下，研究热量跟通电时间的关系D.是在电流和通电时间相同的情况下，研究热量跟电阻的关系D 图9-3-4课时训练图9-3-4课时训练7.如图9-3-5所示，a、b相同容器中分别装有相同质量的水，水中的电阻丝的阻值分别为R1和R2，且R1＜R2，则闭分开关S后，a、b容器中水温上升较快的是( )A. a容器中的水B. b容器中的水C. a、b容器中的水温上升的快慢一样D.无法判断B图9-3-5课时训练8.一电热器有两根电阻丝，当只使用一根时，需t1分钟才能煮沸一壶水，当只使用另一根通电时，需要t2分钟才能煮沸一壶水，已知t1 ＜ t2，若将这两根电阻丝并联起来使用，则煮沸同样一壶水的时间为t，那么（）A. t 大于（t1 + t2 ）B. t小于（t1 + t2 ）C. t介于t1和t2之间D. t 应为t1和t2之和9.在温度是20℃的2400g的水里有一根阻值为10Ω的电阻丝.若通过这根电阻丝的电流是10 A，需要多少时间才能把水加热到95℃(假设电阻丝放出的热量全部被水吸收)?【答案】756秒D下载全文。

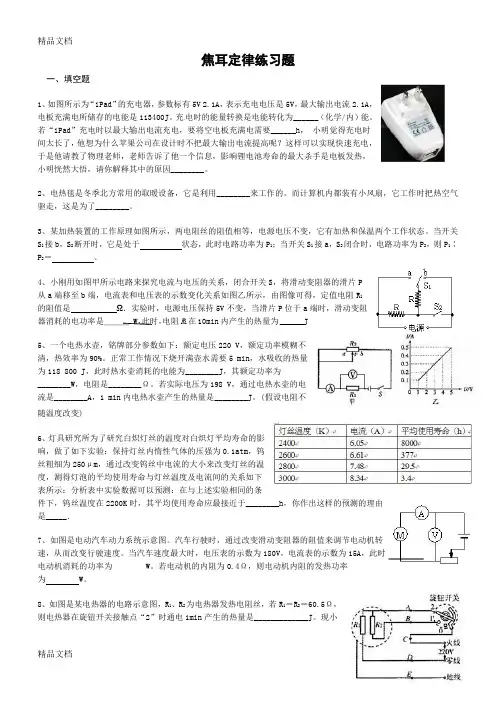

焦耳定律练习题一、填空题1、如图所示为“iPad”的充电器，参数标有5V 2.1A，表示充电电压是5V，最大输出电流2.1A，电板充满电所储存的电能是113400J。

充电时的能量转换是电能转化为______（化学/内）能。

若“iPad”充电时以最大输出电流充电，要将空电板充满电需要______h，小明觉得充电时间太长了，他想为什么苹果公司在设计时不把最大输出电流提高呢？这样可以实现快速充电，于是他请教了物理老师，老师告诉了他一个信息，影响锂电池寿命的最大杀手是电板发热，小明恍然大悟，请你解释其中的原因________。

2、电热毯是冬季北方常用的取暖设备，它是利用________来工作的。

而计算机内都装有小风扇，它工作时把热空气驱走，这是为了________。

3、某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。

当开关S1接b，S2断开时，它是处于状态，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1∶P2＝。

4、小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R1的阻值是Ω．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是＿＿＿ W，此时，电阻R1在10min内产生的热量为 J5、一个电热水壶，铭牌部分参数如下：额定电压220 V，额定功率模糊不清，热效率为90%。

正常工作情况下烧开满壶水需要5 min，水吸收的热量为118 800 J，此时热水壶消耗的电能为________J，其额定功率为________W，电阻是________Ω。

若实际电压为198 V，通过电热水壶的电流是________A，1 min内电热水壶产生的热量是________J。

(假设电阻不随温度改变)6、灯具研究所为了研究白炽灯丝的温度对白炽灯平均寿命的影响，做了如下实验：保持灯丝内惰性气体的压强为0.1atm，钨丝粗细为250μm，通过改变钨丝中电流的大小来改变灯丝的温度，测得灯泡的平均使用寿命与灯丝温度及电流间的关系如下表所示：分析表中实验数据可以预测：在与上述实验相同的条件下，钨丝温度在2200K时，其平均使用寿命应最接近于________h，你作出这样的预测的理由是_____．7、如图是电动汽车动力系统示意图。

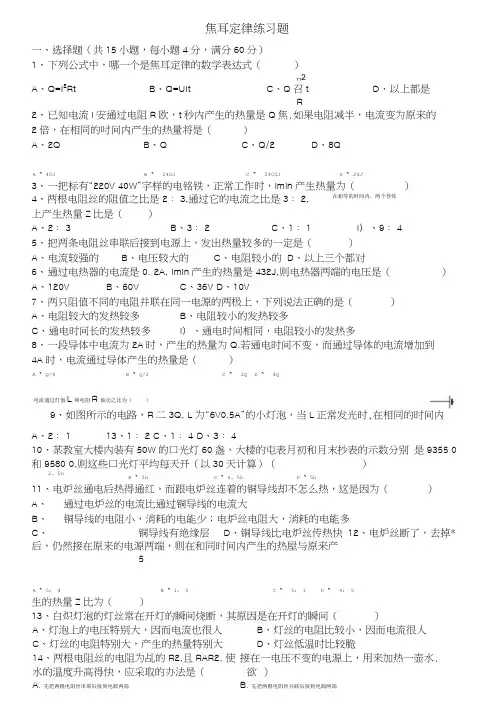

A、40JB、240JC、2400JD、24J在相等的时间内，两个导体A、Q/4B、Q/2C、2QD、4Q电流通过灯泡L和电阻R做功之比为（）2. 5hB、3hC、4. 5hD、5hA、5： 4B、1： 5C、5： 1D、4： 5A、灯泡上的电压特别大，因而电流也很人C、灯丝的电阻特别大，产生的热量特别大14、两根电阻丝的电阻为乩的R2,且RAR2, 使水的温度升高得快，应采取的办法是（A、先把两根电阻丝串联后接到电源两端B、灯丝的电阻比较小，因而电流很人D、灯丝低温时比较脆接在一电压不变的电源上，用来加热一壶水.欲）B、先把两根电阻丝并联后接到电源两端焦耳定律练习题一、选择题（共15小题，每小题4分，满分60分）1、下列公式中，哪一个是焦耳定律的数学表达式（）TT2A、Q=I2RtB、Q=UItC、Q召tD、以上都是R2、已知电流I安通过电阻R欧，t秒内产生的热量是Q焦.如果电阻减半，电流变为原来的2倍，在相同的吋间内产生的热量将是（）A、2QB、QC、Q/2D、8Q3、一把标有“220V 40W”字样的电铭铁，正常工作时，lmin产生热量为（）4、两根电阻丝的阻值之比是2： 3,通过它的电流之比是3： 2,上产生热量Z比是（）A、2： 3B、3： 2C、1： 1 I）、9： 45、把两条电阻丝串联后接到电源上，发出热量较多的一定是（）A、电流较强的B、电压较大的C、电阻较小的D、以上三个都对6、通过电热器的电流是0. 2A, lmin产生的热量是432J,则电热器两端的电压是（）A、120VB、60VC、36VD、10V7、两只阻值不同的电阻并联在同一电源的两极上，下列说法正确的是（）A、电阻较大的发热较多B、电阻较小的发热较多C、通电时间长的发热较多I）、通电时间相同，电阻较小的发热多8、一段导体中电流为2A时，产生的热量为Q.若通电时间不变，而通过导体的电流增加到4A时，电流通过导体产生的热量是（）9、如图所示的电路，R二3Q, L为“6V0.5A”的小灯泡，当L正常发光时,在相同的时间内A、2： 1 13、1： 2 C、1： 4 D、3： 410、某教室大楼内装有50W的口光灯60盏，大楼的屯表月初和月末抄表的示数分别是9355 0和9580 0,则这些口光灯平均每天开（以30天计算）（）11、电炉丝通电后热得通红，而跟电炉丝连着的铜导线却不怎么热，这是因为（）A、通过电炉丝的电流比通过铜导线的电流大B、铜导线的电阻小，消耗的电能少；电炉丝电阻大，消耗的电能多C、铜导线有绝缘层D、铜导线比电炉丝传热快12、电炉丝断了，去掉*后，仍然接在原来的电源两端，则在和同时间内产生的热屋与原来产5生的热量Z比为（）13、白炽灯泡的灯丝常在开灯的瞬间烧断，其原因是在开灯的瞬间（）C、单独使用电阻较小的电阻丝R?接在电源两端D、单独使用屯阻较人的电阻丝K接在电源两端15、要使电热器在单位时间内供热减少一半，以下方法屮正确的是（）A、电阻丝不变，把加在它两端的电压减少一半B、电阻丝不变，把通过它的电流减少一半C、保持电压不变，把电阻丝的电阻减小一半D、把电热器的电阻和加它两端的电压均减小一半二、解答题16、大量实验证明，电流通过导体产生的热量跟______________ 成止比，跟 _____________ 成正比，跟通屯申时间成 ________________ 比.这个规律叫 _________________ 定律，可用公式__________ 表示.17、某电热器在220V的电压下工作5min,放；l! 11880J的热量，则通过它们的电流是 A.18、有一个110Q的电阻丝，通过它的电流是2A,要产生44000J的热屋，所需的时间是19、阻值为20 Q的电阻，两端加6V电压时，lmin通过电阻丝的电量是_____________ , lOmin 电阻丝上产生的热量是 ____________ .20、电热器是九用电淤「的■效应制成的加热设备,它的主要部分是,它是用大，高的合金丝绕制成的.常见的电热器W 、等.21、某导体的电阻是2Q,当通过的电流为2A时，lmin产生的热量是__________________ J.22、两根电阻丝的阻值分别是20Q和10Q,如果把它们并联在电路上，通电后，在相同的时间内，两根电阻丝上产生的热量之比是 _____________ ;如果将它们串联后接入电路，通电后，两电阻上产生的热量Z比是_____________ •23、一只电熨斗接在220V的电路上，每分钟能产生30000J的热量，则该电熨斗的功率是____________ W,它的工作电流是______________ A.保留两位小数）24、导体两端的电压是220V, 5min通过导体的电量是20C,则电流通过导体产生的热量是J.25、一个电饭锅的电阻是55Q,额定电压为220V,正常工作时每分钟产生多少热量？每小时消耗几度电？26、两个电阻&二12Q, R2=24 Q ,串联后接到电压为48V的电源上,求:（1） R.消耗的电功率是多少？（2）乩和R2每分钟产生的热量各多少？27、标有“3V1W”字样的灯泡，与18Q的电阻R串联后接到6V的电源上，灯泡的实际功率多大？电阻R在5分钟内产生多少热量？28、把“220V 900W"的电热水壶接在220V的电源上.求（1）通电lOmin,通过导体的电量是多人？（2）若电热水壶放出的热量全部被水吸收，将5kg> 15°C的水加热到100°C需要多长时间？29、一个标有“6V 4W"字样的灯泡，将接在电压是9V的电源上，要想使它正常发光，还应串联一只阻值为 _____________ Q的电阻，接好后该电阻消耗的功率是______________ W.30、一只标有“220V5A”字样的电能表，最多能安装“220V 60W”的电灯_________________ 盏.若这些电灯平均每天开2小时，一个月（30天）要消耗度电.31、一根电热丝的电阻为48.4Q,接在220V的电源上，lmin放出多少热量？若改接在110V 的电源上，放出相同的热量需要用多长时间？32、电热水器屮有两根电阻丝，具屮一根通电时，热水器屮的水经15min沸腾；另一根单独通电时，热水器屮的水经30min沸腾.如果把两根电热丝分别串联和并联，问通电后各需要多少时间才能使热水器屮的水沸腾？（设电热丝电阻不变）《焦耳定律》练习题1、小明在科技实践活动中需要一只150 Q的电阻，可手边只有600 Q、200 Q、120 Q、80 Q、70 Q、30 Q的电阻各一只，他可用_______ 两只电阻________ 联代用，也可用 _________ 两只电阻 ______ 联代用。

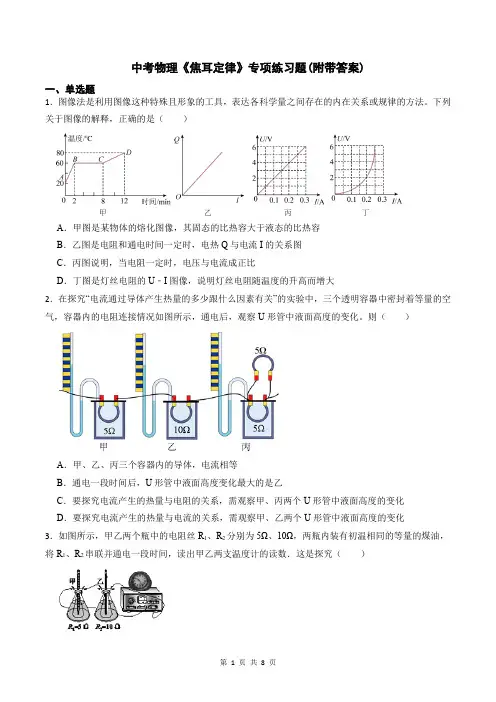

中考物理《焦耳定律》专项练习题(附带答案)一、单选题1．图像法是利用图像这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法。

下列关于图像的解释，正确的是（）A．甲图是某物体的熔化图像，其固态的比热容大于液态的比热容B．乙图是电阻和通电时间一定时，电热Q与电流I的关系图C．丙图说明，当电阻一定时，电压与电流成正比D．丁图是灯丝电阻的U﹣I图像，说明灯丝电阻随温度的升高而增大2．在探究“电流通过导体产生热量的多少跟什么因素有关”的实验中，三个透明容器中密封着等量的空气，容器内的电阻连接情况如图所示，通电后，观察U形管中液面高度的变化。

则（）A．甲、乙、丙三个容器内的导体，电流相等B．通电一段时间后，U形管中液面高度变化最大的是乙C．要探究电流产生的热量与电阻的关系，需观察甲、丙两个U形管中液面高度的变化D．要探究电流产生的热量与电流的关系，需观察甲、乙两个U形管中液面高度的变化3．如图所示，甲乙两个瓶中的电阻丝R1、R2分别为5Ω、10Ω，两瓶内装有初温相同的等量的煤油，将R1、R2串联并通电一段时间，读出甲乙两支温度计的读数．这是探究（）A．电热与电流的关系B．电热与电阻的关系C．电热与通电时间的关系D．电热与电压的关系4．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．甲实验通电一段时间后，左侧容器内空气吸收的热量更多B．乙实验时为了研究电流产生的热量与电阻的关系C．乙实验通电一段时间后，左侧U形管中液面的高度比右侧的小D．甲、乙两次实验都应用了控制变量法5．对于我们所学的电学知识，下列说法正确的是（）A．电视机的后盖有许多孔，是为了通风散热B．家庭电路中空气开关跳闸一定是发生了短路C．所有用电器的外壳都必须接地D．开光必须接在电灯和零线之间6．如果电视机、电烙铁和电风扇上都标有“220V，60W”字样，它们都在额定电压下工作相同时间，则三个用电器产生热量是（）A．电风扇最多B．电视机最多C．电烙铁最多D．一样多7．如图所示电路中，R2=20Ω．当S1断开S2闭合时，电流表的示数为0.3A，当S1、S2都闭合时，电流表的示数为0.9A，则下列说法正确的是（）A．电源电压为9VB．R1的阻值为15ΩC．当S1、S2都闭合时，10s内电流通过电阻R1产生的热量为36JD．当S1、S2都闭舍时，电路中的总电阻为30Ω8．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A．导线的绝缘皮隔热B．导线散热比电烙铁快C．通过导线的电流小于通过电烙铁的电流D．导线的电阻远小于电烙铁电热丝的电阻9．图所示电路，电源电压为6V，R1＝10Ω，R2＝20Ω，R3＝5Ω，当闭合开关S1后，下列说法不正确的是（）A．闭合开关S2、S3，通过R2的电流是0.24AB．断开S2、S3，电路消耗的功率是2.4WC．断开S2、闭合S3，R1两端的电压是6VD．在相等的时间内，闭合S2、S3时和断开S2、S3时，电流通过R1产生的热量之比是9：410．如图为探究“焦耳定律”的实验装置。

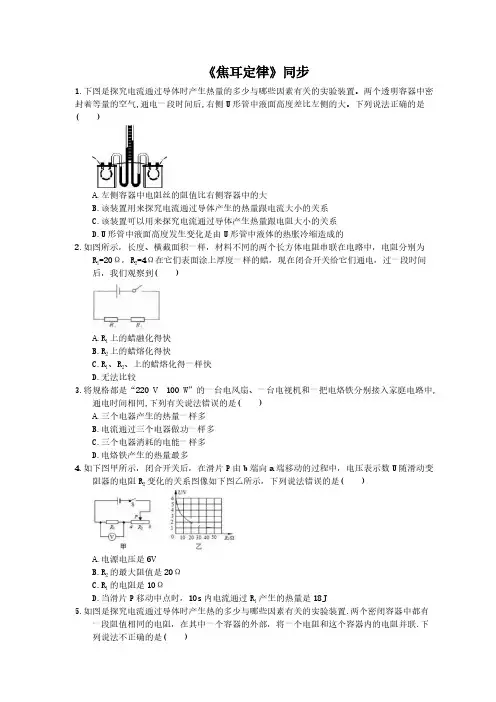

《焦耳定律》同步1.下图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。

两个透明容器中密封着等量的空气,通电一段时间后,右侧U形管中液面高度差比左侧的大。

下列说法正确的是( )A.左侧容器中电阻丝的阻值比右侧容器中的大B.该装置用来探究电流通过导体产生的热量跟电流大小的关系C.该装置可以用来探究电流通过导体产生热量跟电阻大小的关系D.U形管中液面高度发生变化是由U形管中液体的热胀冷缩造成的2.如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1=20Ω，R2=4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到( )A.R1上的蜡融化得快B.R2上的蜡熔化得快C.R1、R2、上的蜡熔化得一样快D.无法比较3.将规格都是“220 V　100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中,通电时间相同,下列有关说法错误的是( )A.三个电器产生的热量一样多B.电流通过三个电器做功一样多C.三个电器消耗的电能一样多D.电烙铁产生的热量最多4.如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是( )A.电源电压是6VB.R2的最大阻值是20ΩC.R1的电阻是10ΩD.当滑片P移动中点时，10s内电流通过R1产生的热量是18J5.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置.两个密闭容器中都有一段阻值相同的电阻，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联.下列说法不正确的是( )A.实验中是通过观察U形管中液面高度的变化来判断电流通过导体时产生热量的多少B.该实验装置可以探究电流通过导体产生的热的多少与电阻的关系C.该实验装置可以探究电流通过导体产生的热的多少与电流的关系D.该实验装置可以探究电流通过导体产生的热的多少与通电时间的关系6.下图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是( )A.烧瓶内选用比热容较小的液体，可以使实验现象更明显B.该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系C.实验中通过温度计示数的变化来比较电阻丝产生热量的多少D.若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可7.如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关"的实验装置。

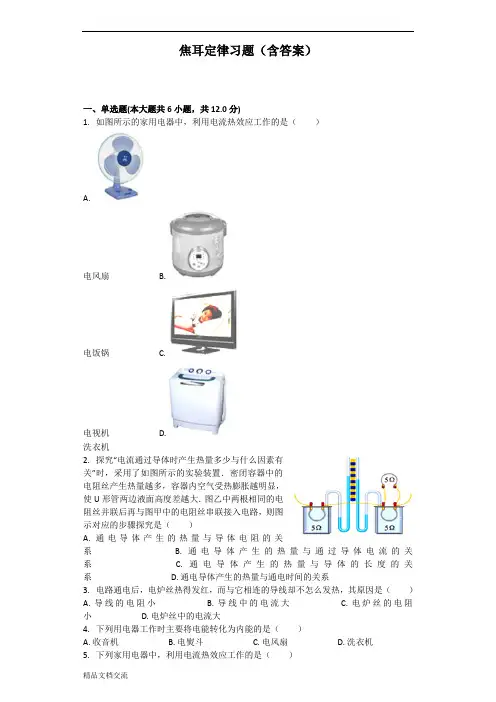

焦耳定律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的家用电器中，利用电流热效应工作的是（）A.电风扇 B.电饭锅 C.电视机 D.洗衣机2. 探究“电流通过导体时产生热量多少与什么因素有关”时，采用了如图所示的实验装置．密闭容器中的电阻丝产生热量越多，容器内空气受热膨胀越明显，使U形管两边液面高度差越大．图乙中两根相同的电阻丝并联后再与图甲中的电阻丝串联接入电路，则图示对应的步骤探究是（）A. 通电导体产生的热量与导体电阻的关系 B. 通电导体产生的热量与通过导体电流的关系 C. 通电导体产生的热量与导体的长度的关系 D. 通电导体产生的热量与通电时间的关系3. 电路通电后，电炉丝热得发红，而与它相连的导线却不怎么发热，其原因是（）A. 导线的电阻小B. 导线中的电流大C. 电炉丝的电阻小D. 电炉丝中的电流大4. 下列用电器工作时主要将电能转化为内能的是（）A. 收音机B. 电熨斗C. 电风扇D. 洗衣机5. 下列家用电器中，利用电流热效应工作的是（）A.家庭电扇 B. .笔记本电脑 C.洗衣机 D.电饭锅6. 如图所示的家用电器中，利用电流热效应工作的是（）A.微波炉 B.电熨斗 C.电风扇 D.洗衣机二、填空题(本大题共3小题，共6.0分)7. 一台线圈电阻为0.3Ω的玩具电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流通过线圈产生的热量是______ J，电能转化成的机械能是______ J．8. 一根阻值为100Ω的电阻丝通电100s，通过的电流为1A，则电流产生的热量为______ J．9. 大量实验表明，通电导线周围存在______ ，这一现象叫作电流的磁效应．三、实验探究题(本大题共5小题，共30.0分)10. 二个完全相同的烧瓶内装有质量相等的煤油．电阻丝R1=5Ω，R2=10Ω．用如图所示的方案探究“电流大小和通电时间相同，电流通过导体产生的热量与电阻的大小是否有关”．（1）将二个电阻丝串联起来的目的是使______ 和______ 相同．（2）某实验小组设计了如下的记录实验数据的表格，并填上了实验前已知的信息：电流I 通电时间t电阻R/Ω煤油初温t1/℃煤油末温t2/℃煤油升高的温度△t/℃______相同相同5 10表格中最后一栏应该设置的项目是______ ．（3）实验中发现甲瓶温度计示数变化较小，乙瓶温度计示数变化较大．由此可以得出的结论是______ ．（4）通电时间不变，适当减少煤油的质量，对实验带来的好处是______ ．11. 如图所示，甲、乙两个完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油．闭合开关一段时间，可以通过温度计______ 情况，判断电阻丝产生热量的多少．此方案是探究______ 和时间相同时，电流通过电阻丝产生的热量与______ 大小的关系．（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲______ R乙时，可以比较不同物质的吸热能量．若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体的比热容关系是c甲______ c乙．12. 为了探究影响电流产生热量的因素，实验室准备了两个相同的烧瓶（内装质量相等的煤油）、两个带有橡皮塞的粗细均匀的相同温度计，四根不同阻值（R1＞R2 R3=R4）的电阻丝，以及相同的滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了如图甲所示的两个方案．（1）甲方案可探究电流和通电时间一定时，电流产生的热量跟______ 关系．（2）乙方案可探究______ 和通电时间一定时，电流产生的热量跟______ 关系．（3）电阻在一定时间内产生的热量是通过烧瓶中煤油______ 的多少反映出来的，这种研究问题的科学方法叫做______ 法．13. 某同学用如图所示的实验装置来探究“电流的热效应电阻大小的关系”（1）在A和B两烧瓶中盛有质量、初温均相同的煤油，使A和B中的电阻丝阻值不同，闭合开关一段时间后，通过观察______ 可判断电流的热效应跟电阻大小关系，这种探究方法叫______ （选填“转换法”“类比法”或“控制变量法”）．（2）实验过程中发现实验现象并不明显，以下原因解释不合理的是______ （选填字母代号）A．电源电压太低B．A和B中的电阻丝阻值相差很大C．装置气密性不好（3）若用如图装置来进一步测量煤油的比热容，必须在A和B的烧瓶中装入质量、初温均相同的水和煤油，还必须要使A和B中的电阻丝阻值______ （选填“相同”或“不同”）．通电一段时间后发现A和B中温度计升高的示数之比为2：1，则装水的是烧瓶______ （选填“A”或“B”），若水的比热容是4.2×103J/（kg•℃），则煤油的比热容为______ J/（kg•℃），请列举一个有关水的比热容特性的应用实例______ ．14. 小明在探究“电流通过导体产生的热量跟什么因素有关”时，设计了如图甲、乙所示的实验装置，烧瓶内装入质量相等、初温相同的煤油，烧瓶中金属丝A、B的电阻R A＜R B，插入相同的温度计．（1）在进行甲图所示实验时，小明闭合开关一段时间后，发现两烧瓶中温度计示数均无变化，他将电压表的负接线柱与a接线柱连接，电压表的正接线柱依次与其他接线柱连接，从而检查此两点间有无电压，对应出现的电压表有无示数如表所示．电路各点间aj ai ah ag af ae ad ac ab电压表示数有有有有有无无无无根据以上信息可判断电路出现的故障是______ ；（选填选项前的字母）A．开关接触不良B．滑动变阻器短路C．导线ef 断路D．金属丝B断路（2）小明排除电路故障后继续实验，电路接通后，______ 温度计示数升高得快；（选填“P1”或“P2”）（3）在进行甲图所示实验的同时小明还按乙图所示进行实验（两图中滑动变阻器的滑片位置不变），比较P1和P3两支温度计示数变化情况，可探究电流通过导体产生的热量与______ 是否有关．四、计算题(本大题共6小题，共48.0分)15. 一台电热水器的铭牌如表所示，如果水箱中的水初始温度是20℃，（假设消耗的电能全部被水吸收，转化为水的内能）[已知：c水=4.2×103J/（kg•℃）]求：（1）电热水器在正常工作时的电流是多大？（保留一位小数）（2）热水器装满10kg的水后，把水箱中的水加热到70℃，要吸收多少热量？额定电压/V 220 容积/L 10频率/Hz 50 超温保护/℃120额定功率/kW 3（3）这个过程，电热水器正常工作至少多长时间？但实际上加热时间总是比你所求得结果长得多，请你写出产生这种现象的原因．（写出一个即可）16. 如图所示是家用电热壶及铭牌，假设电热壶电阻丝的电阻不变，水的比热容c水=4.2×103J/（kg•℃），水的密度1.0×103kg/m3．求（1）电热壶电阻丝的电阻；（2）不考虑热损失，电热壶正常工作时，把1L水从30℃加热到100℃所需要的时间；（3）当电压为198V时，电热壶的实际功率．17. 为了测定额定功率为1600W的电热水器的效率，物理兴趣小组的同学在热水器中加入质量为2kg的水，让热水器正常工作5min，测得水温从20℃上升到70℃，求：（c3 J/（kg．℃），天然气的热值为4×107J/m3）水=4.2×10（1）水吸收了多少热量；（2）该热水器正常工作时的效率；（3）若此过程改用天然气来加热，则至少需要多少m3天然气（设该热水器的效率不变）．18. 如图所示是湖北襄阳一位25岁农民自建的“屋顶发电站”，太阳晒一晒就能发电，这组光伏发电设备白天有阳光照射时每小时可发电 1.75×108J，若夏天太阳光平均每天照射的时间为10h．则（1）若每天得到的电能有60%用来加热水，可以使多少kg的水温度升高50℃[c水=4.2×103J/（kg•℃）]（2）若每天得到的电能全部由燃烧天然气获得，则需要完全燃烧多少m3的天然气？（天然气的热值q=3.5×107J/m3）（3）请你说出一点太阳能的好处．19. 家用电磁炉以其高效、节能成为新一代智能灶具，如图所示是某品牌电磁炉的铭牌，请你结合铭牌中相关的数据回答下列有关问题：（1）1标准大气压下，锅内装有2.5L温度为20℃的水，给电磁炉通电7min能把水加热到沸腾，水至少吸收多少热量[水的密度为 1.0×103kg/m3，水的比热容为 4.2×103J/（kg•℃）]？（2）正常工作时通过电磁炉的电流为多少？（3）此电磁炉烧开水时的效率是多少？（答案保留1位小数）20. 某家庭把一只标有“220V1000W”的电水壶接入照明电路，将质量为5kg的水由20℃加热到60℃，不计热量损失，c水=4.2×103J/（kg•℃），求：（1）水吸收的热量；（2）电水壶电热丝的电阻；（3）电水壶工作的时间．焦耳定律习题（含答案）【答案】1. B2. B3. A4. B5. D6. B7. 9；7118. 1×1049. 磁场10. 电流；通电时间；质量/kg；质量/kg；电流相等，通电时闻相同时，电流产生的热量与电阻有关；加热时间短11. 升高；电流；电阻；=；小于12. 电阻；电阻；电流；温度升高；转换13. 温度计示数；转换法；B；相同；B；2.1×103；热水袋中装水取暖14. C；P2；电流15. 解：（1）由P=UI可得，电热水器在正常工作时的电流：I==≈13.6A；（2）水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×10kg×（70℃-20℃）=2.1×106J；（3）不考虑热损失时电热水器的加热时间最短，由Q=W=Pt可得，需要的最少加热时间：t′====700s，因为热量会以热传递的形式转移给容器、空气等，所以实际上加热时间总是比所求得结果长得多．答：（1）电热水器在正常工作时的电流是13.6A；（2）热水器装满10kg的水后，把水箱中的水加热到70℃，要吸收2.1×106J的热量；（3）这个过程，电热水器正常工作至少700s；热量会以热传递的形式转移给容器、空气等．16. 解：（1）由电热壶的铭牌可知，额定功率P=1000W，额定电压U=220V，由P=可得，电热壶电阻丝的电阻：R===48.4Ω；（2）水的体积：V=1L=1×10-3m3，由ρ=可得水的质量：m=ρV=1×103kg/m3×1×10-3m3=1kg；水从30℃加热到100℃，水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（100℃-30℃）=2.94×105J；不考虑热损失，则电热壶消耗的电能：W=Q吸=2.94×105J；电热壶正常工作时的功率为1000W，由P=可得需要的时间：t===294s；（3）当电压为198V时，电热壶的实际功率：P实===810W．答：（1）电热壶电阻丝的电阻为48.4Ω；（2）不考虑热损失，电热壶正常工作时，把1L水从30℃加热到100℃所需要的时间为294s；（3）当电压为198V时，电热壶的实际功率为810W．17. 解：（1）水吸收的热量：Q吸=cm（t-t0），=4.2×103J/（kg•℃）×2kg×（70℃-20℃）=4.2×105J．（2）由P=得：热水器正常工作5min所消耗的电能：W′=Pt′=1600W×5×60s=4.8×105J．η=×100%=×100%=87.5%．（3）由于该热水器的效率不变，若此过程改用天然气来加热，则Q放===4.8×105J．由q=得：V===1.2×10-2m3．答：（1）水吸收了4.2×105J 的热量；（2）该热水器正常工作时效率为87.5%；（3）至少需要1.2×10-2m3天然气．18. 解：（1）一天得到的电能：W=1.75×108J/h×10h=1.75×109J，水吸收的热量：Q=1.75×109J×60%=1.05×109J，由Q=cm△t得水的质量：m===5×103kg；（2）由Q放=Vq得天然气的体积：V====50m3；（3）使用太阳能，无污染，并且利用天然能源，取之不尽，用之不完，可以节约有限的化石能源．答：（1）若每天得到的电能有60%用来加热水，可以使5×103kg的水温度升高50℃；（2）需要完全燃烧50m3的天然气；（3）无污染；取之不尽，用之不完．19. 解：（1）由密度公式ρ=可知水的质量：m=ρV=1.0×103kg/m3×2.5×10-3m3=2.5kg，在1标准大气压下，水的沸点是100℃，水吸收的热量：Q=cm（t-t0）=4.2×103J/（kg•℃）×2.5kg×（100℃-20℃）=8.4×105J；（2）由电磁炉铭牌知其额定电压220V，额定功率2100W，由P=UI可得，正常工作时通过电磁炉的电流：I==≈9.5A；（3）由P=可得，烧水时电磁炉工作消耗电能：W=P额t=2100W×7×60s=8.82×105J，所以电磁炉烧水时的效率：η=×100%=×100%≈95.2%．答：（1）水至少吸收8.4×105J的热量．（2）正常工作时通过电磁炉的电流9.5A．（3）此电磁炉烧水时的效率是95.2%．20. 解：（1）由题水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×5kg×（60℃-20℃）=8.4×105J；（2）由P=可得电水壶电热丝的电阻：R===48.4Ω；（3）电水壶接入照明电路中正常工作，不计热量损失，Q吸=W=Pt，所以电水壶工作的时间：t===840s．答：（1）水吸收的热量为8.4×105J；（2）电水壶电热丝的电阻为48.4Ω；（3）电水壶工作的时间为840s．【解析】1.解：电风扇和洗衣机主要是把电能转化为机械能；电视机主要把电能转化为光和声音；只有电饭煲是把电能转化为内能，是利用电流的热效应，故B符合题意．故选B．要解答本题需掌握：电流的热效应就是把电能转化为内能．本题主要考查学生对：电流的热效应，以及电能和其它形式能的相互转化，是一道基础题．2.解：如图，通过电阻的电阻相同，通电时间相同，由于两个电阻并联后与左边的电阻串联，则通过电阻的电流不同，根据控制变量法可知：电阻的导体的长度、电阻相同，通电时间相同，所以探究的是电流产生热量跟电流的关系．故选B．分析各个电阻的连接方式，然后根据串联、并联电路的电流特点，结合欧姆定律的应用分析．本题考查了学生对焦耳定律的认识，注意该实验中控制变量法和转换法的应用，是中考物理常见题型．3.解：根据焦耳定律Q=I2Rt可知，当电流和通电时间相同时，电阻R越大，电流通过R产生的热量越多；电炉丝与导线串联，它们的通电时间和电流大小都相同，由于导线的电阻远小于电炉丝的电阻，因此电炉丝产生的热量远远大于导线．所以，电炉丝热得发红，而导线却不怎么热，故A正确，BCD错误．故选A．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大，根据焦耳定律分析判断．本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的．4.解：A、收音机工作时，主要将电能转化为声能，不合题意；B、电熨斗工作时，主要将电能转化为内能，符合题意；CD、电风扇和洗衣机主要是依靠电动机工作，将电能转化为机械能，不合题意．故选B．电流做功的过程，实际上就是能量转化的过程，消耗电能转化成其它形式的能．本题考查了用电器中的能量转化，要知道电风扇、洗衣机主要部件是电动机，把电能转化为机械能．5.解：A、电风扇利用电动机带动工作，即将电能主要转化为了动能，故错误；B、电视机工作时将电能转化为光能和声能，故错误；C、洗衣机利用电动机带动工作，利用了电流的磁效应．故错误；D、电饭锅是利用了电流的热效应来加热的，故D正确．故选D．当电流通过电阻时，电流作功而消耗电能，产生了热量，这种现象叫做电流的热效应．一方面，利用电流的热效应可以为人类的生产和生活服务；另一方面，电流的热效应也有一些不利影响．任何通有电流的导线，都可以在其周围产生磁场的现象，称为电流的磁效应．主要考查电流的热效应、电流的磁效应和电流的化学效应在生活中的应用实例，只有认真把握它们的定义，才能真正区分它们利用的是哪一个效应．体现了物理来源于生活，又服务于社会的理念．6.解：A、微波炉主要是把电能转化为电磁波，不是利用电流热效应，故A错误；B、电熨斗是将电能转化为内能，是利用电流的热效应，故B正确；C、电风扇是将电能转化为机械能，不是利用电流热效应，故C错误；D、洗衣机主要是把电能转化为机械能，不是利用电流热效应，故D错误．故选B．电流具有热效应、磁效应和化学效应；电流的热效应就是把电能转化为内能．本题主要考查学生对：电流的热效应，以及电能和其它形式能的相互转化．是一道基础题．7.解：电动机工作2min消耗的电能：W=UIt=12V×0.5A×2×60s=720J，在2min内线圈产生的热量：Q=I2Rt=（0.5A）2×0.3Ω×120s=9J；电能转化成的机械能：W机械=W-Q=720J-9J=711J．故答案为：9；711．（1）已知电压与电流，由功的公式W=UIt可求出电动机消耗的电能；（2）利用焦耳定律公式Q=I2Rt可求出电动机线圈产生的热量；（3）电动机消耗的电能与电动机线圈产生的热量之差等于电动机转化的机械能．本题考查了电动机消耗电能、线圈产生的热量、电动机转化机械能的计算，要知道电动机消耗的电能等于电动机线圈产生的热量与转化的机械能之和．8.解：电流产生的热量：Q=I2Rt=（1A）2×100Ω×100s=1×104J．故答案为：1×104．知道通过电阻丝的电流、电阻丝的阻值和通电时间，根据焦耳定律公式Q=I2Rt求出电流产生的热量．本题考查了学生对焦耳定律的了解和掌握，只要记住公式Q=I2Rt即可正确解答，属于基础性题目，比较简单．9.解：丹麦物理学家奥斯特在1820年发现：通电导线周围存在着磁场，这是电流的磁效应．故答案为：磁场．奥斯特实验：在静止的小磁针上方，放一根与磁针平行的导线，给导线通电时磁针将偏转，说明了通电导体周围存在磁场．本题是一道基础题，掌握基础知识即可正确解题，平时要注意基础知识的学习．10.解：（1）由图可知，两电阻串联，电流和通电时间相等，阻值R1的电阻丝两根，阻值R2的电阻丝两根（R1＞R2），电阻不等，由此可知，甲图可以探究当电流和通电时间相同时，电流产生热量跟电阻的关系；（2）在探究电流大小和通电时间相同，电流通过导体产生的热量与电阻的大小是否有关时，应控制煤油的质量相等，故最后一栏为“质量/kg”；（3）实验中采用两电阻串联的方式，目的是为了控制两电阻丝中的电流相同．通电一定时间后，甲瓶中温度计示数高，由此得出的实验结论是：电流相等，通电时闻相同时，电流产生的热量与电阻有关；（4）通电时间不变，适当减少煤油的质量，由Q=cm△t可知，升高相同的温度，吸热比较少，加热时间短．故答案为：（1）电流；通电时间；（2）质量/kg；（3）电流相等，通电时闻相同时，电流产生的热量与电阻有关；（4）加热时间短．（1）图中，两电阻串联，电路中的电流和通电时间相等，根据Q=I2Rt可判断产生热量与什么物理量有关；（2）在探究电流大小和通电时间相同，电流通过导体产生的热量与电阻的大小是否有关时，应控制煤油的质量相等；（3）实验中采用控制变量法，探究电流通过导体产生的热量与电阻间关系时，控制通电时间和电流大小相同，将两电阻丝串联在电路中，控制电流相同；（4）根据Q=cm△t分析．采用控制变量法是探究实验常用的方法，本实验可通过控制电流、通电时间不变，只改变电阻，然后看热量的变化．11.解：（1）电流通过导体产生的热量不易直接观察，本实验中通过温度计示数的变化显示电流产生热量的多少．探究电流产生的热量多少与电阻的关系时，应控制通过甲乙两电阻的电流和通电时间不变．故据图可知，此时两电阻串联，所以电流相同，通电时间相同，故该装置可以探究电热和电阻的关系；（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲=R乙时，即相同的时间两电阻丝上产生的热量相同，故温度计a比温度计b温度升高得快，则说明甲的比热容小于乙的比热容．故答案为：（1）升高；电流；电阻；（2）=；小于；（1）电流产生的热量不能用眼睛直接观察，通过温度计示数的变化显示电流产生热量的多少．（2）电流产生的热量跟电流大小、电阻大小、通电时间有关．探究电流产生的热量跟电流大小关系时，控制电阻和通电时间不变；探究电流产生的热量跟电阻的关系时，控制电流和通电时间不变；探究电流产生的热量跟通电时间的关系时，控制电流和电阻不变．（3）相同质量的物质吸收相等的热量，温度升高越快，吸热能力越弱，比热容越小．掌握电流产生热量多少的影响因素，利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系．12.解：（1）由图甲知，两电阻丝串联，通过的电流相同、通电时间相同，两电阻的阻值不同，所以可探究的问题是在通过的电流一定时，电热与电阻的关系；（2）由图乙知，两电阻丝并联，并且两电阻的阻值、通电时间相同，探究的问题是在电阻和通电时间一定时，电热与电流的关系；（3）电流通过导体产生热量的多少，我们通过肉眼直接观察看不到其多少，但可以通过煤油的温度升高把电流通过导体产生热量的多少体现出来．这种研究问题的科学方法叫做转换法．故答案为：（1）电阻；（2）电阻；电流；（3）温度升高；转换．（1）（2）分析甲图和乙图中电阻丝的连接方式（串联时电流相同、通电时间相同），并结合焦耳定律找出相同的量和不同的量，据此分析得出答案．（3）电流通过导体产生热量的多少，我们通过肉眼直接观察看不到其多少，在此应用了转换法，把电流通过导体产生热量的多少用我们能看到的现象表现出来．本题考查了控制变量法和转化法的应用，并结合所选取的实验器材能确定研究的问题，并且可以把所学的物理知识在生活中加以应用．13.解：（1）实验中通过观察两支温度计示数变化来比较电流产生的热量的多少；这种探究方法叫转换法；（2）根据焦耳定律可知，电热与电阻有关，阻值相差越大，电热相差越明显，故选B；（3）由Q=I2Rt可知，相同的电阻丝在相同时间内产生的热量相同，即水和煤油吸收的热量相同，由Q=cm△t可知，温度计升高的示数越小，比热容越大，故装水的是烧瓶B；由于水和煤油吸收的热量相同，所以Q1=Q2，即c1m1△t1=c2m2△t2，则=2，解得c煤油=2.1×103J/（kg•℃）；热水袋中装水取暖就是利用水的比热容大的特性．故答案为：（1）温度计示数；转换法；（2）B；（3）相同；B；2.1×103；热水袋中装水取暖．（1）温度计示数的变化反映了液体温度的变化，反映了液体吸收热量即电流产生热量的多少，这种探究方法叫转换法．（2）电热和电阻有关，当电流和能电时间一定时，电阻越大，产生的电热越多．（3）由Q=I2Rt可知，电阻丝在相同时间内产生的热量相同，即水和煤油吸收的热量相同，由Q=cm△t即可求出煤油的比热容．本题通过实验探究电流通过导体产生的热量与电阻的关系，考查了学生对控制变量法的应用以及掌握一种常用的物理研究方法--转换法．14.解：（1）①aj间有电压，说明电源没有问题；②ai间有电压，说明导线ji没有断路；③ah间有电压，说明金属丝A没有断路；④ag间有电压，说明导线gh没有断路；⑤af间有电压，说明金属丝B没有断路；⑥ae间没有电压，说明导线fe断路；⑦ad间没有电压，说明滑动变阻器或者导线fe断路；⑧ac间没有电压，说明导线cd、滑动变阻器或者导线fe断路；⑨ab间没有电压，说明导线开关、cd、滑动变阻器或者导线fe断路．综上可知，导线ef断路．（2）由图可见，A、B两段电阻丝串联，通过的电流相等，由于两个烧瓶中金属丝A、B 的电阻R A＜R B，根据Q=I2Rt，所以金属丝B产生的热量多，因此P2温度计示数升高得快．（3）甲乙两图中，通过电阻R A的电流不同，比较相同通电时间内，P1和P3两支温度计示数变化情况，可探究电流产生的热量与电流是否有关．故答案为：（1）C；（2）P2；（3）电流．（1）电压表是测量电压的仪表，电源是提供电压的装置，电压表如果有示数，说明电压表和电源两极连接的部分没有断路；电压表如果没有示数，说明电压表与电源两极连接的部分断路或者电压表被短路．（2）两段电阻丝串联，通过的电流相等，根据焦耳定律的内容可知：在电流和通电时间相同时，电阻越大，产生的热量越多．（3）在电阻和通电时间相同的条件下，观察两只温度计示数变化情况，可以探究电流产生的热量与电流的关系．本题考查了电路故障的判断以及焦耳定律的探究实验，尤其是电路故障的判断是个难点，难度较大．15.（1）电热水器在正常工作时的功率和额定功率相等，根据P=UI求出其电流；（2）知道水的质量和初温、末温以及比热容，根据Q吸=cm（t-t0）求出水吸收的热量；（3）不考虑热损失时电热水器的加热时间最短，根据Q=W=Pt求出最短加热时间，然后根据热量的散失回答实际加热时间比计算加热时间长的原因．本题考查了电功率公式、吸热公式、电功公式的灵活运用，从表格中获取有用的信息是关键．16.（1）由铭牌可知，电热壶的额定电压和额定功率，根据P=可求出电热壶电阻丝的电阻；（2）已知水的体积，利用m=ρV求水的质量，再利用Q吸=cm△t求水吸收的热量；不考虑热损失时，利用Q吸=W=Pt求出加热时间；（3）电热壶电阻丝的电阻不变，根据P=可求出当电压为198V时，电热壶的实际功率．本题为电学和热学的综合计算题，根据电热水壶的铭牌找出其额定电压与额定功率是正确解题的前提，熟练应用电功率的变形公式、吸热公式是正确解题的关键．17.（1）由吸热公式Q=cm△t可以求出水所吸收的热量．（2）利用W=Pt求出电热水器正常工作5min所消耗的电能，然后利用η=即可求效率．（3）已知热量和天然气热值，可利用公式V=计算体积．掌握住吸收的热量的计算公式、电功率的变形公式、效率公式，直接计算即可，难度不大．18.（1）根据题意求出水吸收的热量，再根据Q=cm△t求出水的质量；（2）根据W=Q放=Vq求出天然气的体积；（3）为了达到“环保、绿色、节能”，我们应该使用一些新技术、新能源和新材料．如太阳能的利用，有利于节能．本题考查能量转化、热量计算、以及环保节能方面的了解和掌握．太阳能的利用，无污染，并且有利于节能．19.（1）由密度公式求出水的质量，然后应用热量公式求出水吸收的热量．（2）根据电磁炉铭牌知其额定电压和额定功率，由P=UI计算正常工作时通过电磁炉的电流．（3）先计算电磁炉工作消耗电能，再应用效率公式可以求出电磁炉的效率．本题考查了密度公式、热量公式、功率公式与效率公式的应用，从电磁炉铭牌上获取有用信息是解题的关键．20.。

2020年九物上册焦耳定律练习题1．如图所示的用电器中，主要利用电流的热效应工作的是（）2．将标有“220V 100W”字样的电视机、电风扇、电热水袋都接入家庭电路中，正常工作相同时间，则下列说法正确的是（）A．电视机产生的热量最多B．电风扇产生的热量最多C．电热水袋产生的热量最多D．三者产生的热量一样多3．将标有“220V 100W”字样的电视机、电风扇、电热水袋都接入家庭电路中，正常工作相同时间，则下列说法正确的是（）A．电视机消耗的电能最多B．电风扇消耗的电能最多C．电热水袋消耗的电能最多D．三者消耗的电能一样多4．关于电流通过导体时产生的热量，以下说法正确的是（）A．根据Q＝I2Rt可知，电阻越大，相同时间内产生的热量越多B．根据Q＝可知，电阻越大，相同时间内产生的热量越少C．根据Q＝UIt可知，相同时间内产生的热量与电阻无关D．根据Q＝I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多5．如图是探究焦耳定律的实验装置，通电前，A、B两个U形管的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则下列说法正确的是（）A．I1＝l2，A管中的液面较低B．I1＞I2，A管中的液面较高C．I1＝l2，A管中的液面较高D．I1＜I2，A管中的液面较低6．如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，每个容器放入同种材料绕成的导电线圈，其电阻R1＝R2=5欧，R3＝R4=10欧，若同时通电，经过一段时间后这四个容器中的水温从高到低的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丙、丁、乙、甲D．甲、乙、丁、丙7.如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。

小华将两套装置分别接到电压相同的电源上，来探究“电流通过导体产生热量的多少跟什么因素有关”。

下列说法正确的是（）①甲图实验装置是控制电压、通电时间一定时，探究电热与电流的关系②乙图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系③甲图中闭合开关后，A管中液面上升较快④乙图中闭合开关后，A管中液面上升较快A．只有①②B．只有①④C．只有②③D．只有③④8．如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。

《焦耳定律综合题》一、计算题1.一台直流电动机线圈电阻r=1Ω，与一阻值R=10Ω的电阻串联，当所加电压U=150V，电动机正常工作时理想电压表示数为100V，求：（1）通过电动机的电流；（2）电动机消耗的电功率；（3）电动机输出的机械功率。

2.如图，灯泡D与电动机M中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D的电阻为R D=6Ω，电动机M线圈的电阻为R M=2Ω，与电动机并联的理想电压表读数为U M=14V．电动机的转轴的摩擦可忽略，求：（1）通过灯泡的电流I。

（2）电动机M线圈的发热功率P Q。

（3）电动机M输出的机械功率P机。

3.如图，两平行金属导轨位于同一水平面上，相距l，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下．一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速度v匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好．已知导体棒与导轨间的动摩擦因数为μ，重力加速度大小为g，导轨和导体棒的电阻均可忽略．求:（1）电阻R消耗的功率；（2）导体棒运动距离x内通过电阻R的电荷量q（3）水平外力的大小．4.如图所示，匀强磁场方向水平向右，磁感应强度大小B=0.20T．正方形线圈abcd绕对称轴OO′在匀强磁场中匀速转动，转轴OO′与磁场方向垂直，线圈转速为n=120r/min．线圈的边长为L=20cm，线圈匝数N=20，线圈电阻为r=1.0Ω，外电阻R=9.0Ω，电压表为理想交流电压表，其它电阻不计，图示位置线圈平面与磁场方向平行．求线圈从图示位置转过90°过程中：（1）所产生的平均感应电动势；（2）通过外电阻R的电荷量q；（3）电阻R上的电热Q；（4）交流电压表的示数U．5.如图，平行光滑导轨倾斜放置，导轨平面的倾角θ＝37°，导轨间距L＝0.5m，导轨上端接有电源、开关S和定值电阻R，电源的电动势E＝3V，内阻r＝0.5Ω，定值电阻R＝2Ω，整个导轨处在垂直于导轨平面向上的匀强磁场中，磁场的磁感应强度大小B＝1T，将一个导体棒放在导轨上，闭合开关S，此时导体棒恰好静止。

一、初中物理焦耳定律的应用问题1．在家庭电路中，导线相互连接处往往比别处更容易发热,甚至引起火灾，原因是连接处（ ）A ．电流比别处大，产生的热量多B ．电流比别处小，产生的热量多C ．电阻比别处小，产生的热量多D ．电阻比别处大，产生的热量多 【答案】D 【解析】 【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。

导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。

【详解】在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，在电流、通电时间相同时，产生的热量较多，往往比别处更容易发热，甚至引起火灾。

故选D 。

2．家用电吹风的简化电路如图所示，主要技术参数如表。

则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。

【答案】55 2.64×105 【解析】 【详解】(1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率：1000W 120W 880W M P P P=-=-=电热丝热； 并联电路中各支路两端的电压相等，由2U P R=可得电热丝的电阻：()22220V 55880W U R P ===Ω电热丝电热丝； [2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量：5880W 560 2.6410J R Q W P t s ===⨯⨯=⨯。

3．如图所示当甲电路中的开关S 闭合时，两个电压表所选量程不同，测量时的指针位置均为如图乙所示，则电阻R 1两端的电压为______V ，R 1∶R 2=______，当电阻R 1、R 2并联在电路中时，在相同的时间内电流通过R 1、R 2所产生的热量之比Q 1∶Q 2=_______。

一、初中物理焦耳定律的应用问题1．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为 A ．导线的电阻远小于电熨斗的电阻，导线消耗的电能很少B ．通过导线的电流小于电熨斗的电流C ．导线散热比电熨斗快D ．导线的绝缘皮隔热【答案】A【解析】【详解】电熨斗跟导线串联，通过它们的电流I 和通电时间t 相等；因为2Q I Rt ，R R 电熨斗导线＞＞，所以产生的热量：Q Q 电熨斗导线＞＞，即相同时间内导线产生的热量远小于电熨斗产生的热量，而与散热快慢、隔热效果无关，故A 正确，BCD 错误。

2．一台电动机正常工作时，两端的电压为220V ，通过线圈的电流为10A ，若此线圈的电阻为2Ω，则这台电动机1min 内产生的热量是______J ，这台电动机的效率是______．【答案】1.2×104 90.9%【解析】【分析】【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I 2Rt 可求这台电动机1min 内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI 可求电动机的总电功率；再根据公式P=I 2R 计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率．（1）这台电动机1min 内产生的热量：Q=I 2Rt=（10A ）2×2Ω×60s=1.2×104J ；（2）电动机的电功率：P 总=UI=220V×10A=2200W ，线圈消耗的功率：P 圈=I 2R=（10A ）2×2Ω=200W ，输出功率：P 出=P 总-P 圈=2200W-200W=2000W ，这台电动机的效率：η= P 出/ P 总=2000W/2200W=90.9%．3．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=； 根据2U Q W t R==得两个电阻在100s 内产生的热量为： 22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．4．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。

备战2020高考物理-高三第一轮基础练习：焦耳定律一、单选题1.通过电阻R的电流为I时，在t时间内产生的热量为Q，若电阻为2R，通过的电流为2I，则在时间t内产生的热量为（）A. 4QB. QC. 8QD. Q2.电阻R和电动机M串联接到电路中，如图所示，已知电阻R跟电动机M线圈的电阻相同，开关闭合后，电动机正常工作，设电阻R和电动机两端的电压分别为U1和U2；经过时间t，电流通过电阻R做功为W1，产生的热量为Q1；电流通过电动机M做功为W2，产生的热量为Q2，则有（）A. U1=U2，Q1＜Q2B. W1＜W2，Q1=Q2C. W1＜W2，Q1＜Q2D. U1＞U2，Q1=Q23.两根由同种材料制成的均匀电阻丝A,B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为（）A. Q A：Q B=1：2B. Q A：Q B=2：1C. Q A：Q B=1：1D. Q A：Q B=4：14.下列电器中主要是利用电流通过导体产生热量工作的是（）A. 电饭煲B. 吸尘器C. 电视机D. 电冰箱5.如图关于电饭锅的说法错误的是（）A. 电饭锅中的温度传感器其主要元件是感温铁氧体B. 感温铁氧体在常温下具有磁性，温度超过“居里点”将失去磁性C. 用电饭锅烧水时，水开能自动断电（常压下）D. 用电饭锅煮饭时，若温控开关断电后，它不能自动复位6.如图所示，用粗细相同的铜丝做成边长分别为L和2L的两只闭合线框a和b，以相同的速度从磁感应强度为B的匀强磁场区域中匀速地拉到磁场外，不考虑线框的动能，若外力对线框做的功分别为W a、W b，则W a：W b为（）A. 1：1B. 1：2C. 1：4D. 1：87.一台电动机线圈的电阻为R，电动机正常工作时，两端电压为U，通过电流为I工作时间为t，下列说法正确的是（）A. 电路中的电流B. 电动机消耗的电能为C. 电动机消耗的电能为D. 电动机线圈生热为8.光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程y=x2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y=a的直线（图中的虚线所示），一个小金属块从抛物线y=b（b＞a）处以速度v沿抛物线下滑，假设抛物线足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是（）A. mgbB. mv2C. mg（b﹣a）D. mg（b﹣a）+ mv2二、多选题9.如图所示，是测定两个电源的电动势和内电阻的实验中得到的电流和路端电压图线，则下列说法正确的是（）A. 当I1=I2时，电源总功率P1=P2B. 当I1=I2时，外电阻R1=R2C. 当U1=U2时，电源输出功率P出1＜P出2D. 当U1=U2时，电源内部消耗的电功率P内1＜P内210.锂电池因能量密度高、绿色环保而广泛使用在手机等电子产品中．现用充电器为一手机锂电池充电，等效电路如图所示，充电器电源的输出电压为U，输出电流为I，手机电池的内阻为r，下列说法正确的是（）A. 电能转化为化学能的功率为UI﹣I2rB. 充电器输出的电功率为UI+I2rC. 电池产生的热功率为I2rD. 充电器的充电效率为11.如图所示，一正方形闭合金属线框abcd放在粗糙绝缘水平面上，在其右侧有边界为c′d′的匀强磁场，磁场磁感应强度为B，方向垂直于水平面向下．正方形闭合金属线框的边长为L、质量为m、电阻为R，线框与水平面间的动摩擦因数为u．开始时金属线框的ab边与磁场边界c′d′重合．现使金属线框以初速度v0沿水平面滑入磁场区域，运动一段时间后停止，停止后金属线框的dc边与磁场边界c′d′的距离也为L．则下列说法正确的是（）A. 整个过程中，该装置产生的总热量为mv02B. 整个过程中，该装置产生的总热量为2μmgLC. 整个过程中，ab边产生的焦耳热为mv02D. 整个过程中，ab边产生的焦耳热为mv02﹣umgL12.如图甲所示，两根相距L=0.5m且足够长的固定金属直角导轨，一部分水平，另一部分竖直．质量均为m=0.5kg的金属细杆ab、cd始终与导轨垂直且接触良好形成闭合回路，水平导轨与ab杆之间的动摩擦因数为μ，竖直导轨光滑．ab与cd之间用一根足够长的绝缘细线跨过定滑轮相连，每根杆的电阻均为R=1Ω，其他电阻不计．整个装置处于竖直向上的匀强磁场中，现用一平行于水平导轨的恒定拉力F作用于ab杆，使之从静止开始向右运动，ab 杆最终将做匀速运动，且在运动过程中，cd杆始终在竖直导轨上运动．当改变拉力F的大小时，ab杆相对应的匀速运动的速度v大小也随之改变，F与v的关系图线如图乙所示．不计细线与滑轮之间的摩擦和空气阻力，g取10m/s2．（）A. ab杆与水平导轨之间的动摩擦因数μ=0.4B. 磁场的磁感应强度B=4TC. 若ab杆在F=9N的恒力作用下从静止开始向右运动8m时达到匀速状态，则在这一过程中流过cd杆的电量q=4CD. 若ab杆在F=9N的恒力作用下从静止开始向右运动8m时达到匀速状态，则在这一过程中ab杆产生的焦耳热为8J13.一个直流电动机所加的电压为U，电流为I，线圈内阻为R，当它工作时，下列说法正确的是（）A. 电动机的输出功率为B. 电动机的发热功率为I2RC. 电动机的功率可写作IU=I2R=D. 电动机的输出功率为IU﹣I2R14.如图所示表示交变电流产生的过程，在磁感应强度为B的匀强磁场中一个匝数为N面积为S线电阻为r的矩形线圈，绕OO′轴以角速度ω匀速转动，外电路电阻为R．在线圈由图示位置转过90°的过程中，下列说法正确的是（）A. 磁通量的变化量△Φ=NBSB. 平均感应电动势=C. 电阻R产生的焦耳热Q=D. 电阻R产生的焦耳热Q=ωRπ三、综合题15.在一根导线两端加上一定的电压，每秒内发出一定的热量，今将这根导线均匀地拉长为原来的n倍后，再加上同样的电压，则这根导线每秒所产生的热量是原来的多少倍？16.图中电源电动势E=12V，内电阻r=0.5Ω，将一盏额定电压为8V，额定功率为16W的灯泡与一只线圈电阻为0.5Ω的直流电动机并联后和电源相连，灯泡刚好正常发光，通电100min，问：（1）电路中的总电流为多大？（2）电流流过灯泡所做的功是多少？（3）电动机线圈中产生的热量是多少？17.如图甲所示，空间存在方向竖直向下的匀强磁场，MN、PQ是水平放置的平行长直导轨，其间距L=0.2m，连在导轨一端的电阻R=0.4Ω，ab是跨接在导轨上质量m=0.1kg的导体棒．从零时刻开始，对ab施加一个大小为F=0.45N，方向水平向左的恒定拉力，使其从静止开始沿导轨滑动，滑动过程中棒始终保持与导轨垂直且良好接触，图乙是棒的v﹣t图像，其中AO是图像在O点的切线，AB是图像的渐近线．除R以外，其余部分的电阻均不计．设滑动摩擦力等于最大静摩擦力．已知当棒的位移为10m时，其速度达到了最大速度10m/s．求：（1）在棒运动10m过程中电阻R上产生的焦耳热；（2）磁感强度B的大小．18.如图所示是电饭煲的电路图，S1是一个控温开关，手动闭合后，当此开关温度达到居里点（103 ℃）时，会自动断开。
