计算机表面粗糙度标注1.图形绘制（采用命令偏移和直线、极轴30 °）
2.定义属性
下拉菜单——绘图——块——定义属性——对话框
3.创建块（点图标——对话框）
4.插入块（点图标——对话框）
在屏幕上点击所要插入的点，再在命令行输值——如3.2、6.4等。
方法二：不用定义属性，要1.3.4步骤，再在粗糙度图形中数值位置，用文字图标输值粗糙度数值。
提示：标注前最好先做好下面两个个方向的代号，粗糙度代号旋转可用插入对话框的旋转，也可用cad 中的旋转图标旋转。
尺寸文字修改
φ12H7及6×M6-7H等代号可选中修改对象，再用特性图框或者下拉菜单——修改—对象—文字—编辑，调出文字对话框，修改代号。
尖括号表示没修改前的值28。
输入下面的符号，就得到右边的φ28H7。
表面粗糙度的标注方法一、前言表面粗糙度是工程中常用的一个指标，它对于很多工程材料和零件的使用性能有着重要的影响。
因此，准确地标注表面粗糙度是非常必要的。
本文将详细介绍表面粗糙度的标注方法。
二、表面粗糙度的定义表面粗糙度是指物体表面上各种形态不规则的微小起伏所形成的不规则程度。
它通常用Ra值或Rz值来表示，其中Ra值是平均粗糙度，Rz值是最大峰高度。
三、测量工具测量表面粗糙度需要使用专门的仪器，一般分为以下几类：1. 表面质量比较仪：可以用来比较两个表面之间的差异。
2. 表面轮廓仪：可以用来测量不同位置上表面高低差异。
3. 表面形貌仪：可以通过图像处理技术来获取表面高低差异信息。
四、标注方法1. 标注位置：在零件图纸上标注表面粗糙度时，需要明确标注位置。
一般情况下，在零件图纸上应该标注在与表面垂直的位置。
2. 标注方式：表面粗糙度的标注方式有很多种，以下是常用的几种方式：（1）Ra值标注法：在零件图纸上，一般使用符号“Ra”加数值来表示平均粗糙度。
例如：“Ra 0.8”。
（2）Rz值标注法：在零件图纸上，一般使用符号“Rz”加数值来表示最大峰高度。
例如：“Rz 6.3”。
（3）三角符号标注法：在零件图纸上，使用一个带有三角形的符号来表示表面粗糙度指标。
例如：“△6.3”。
（4）数字加字母标注法：在零件图纸上，使用数字和字母组合的方式来表示表面粗糙度指标。
例如：“2N6”。
3. 精度等级：不同的工程要求对表面粗糙度有不同的要求，因此需要根据具体要求选择相应的精度等级。
通常情况下，表面粗糙度分为以下几个等级：（1）0级：适用于非常重要和高精度要求的工程。
（2）1级：适用于对表面质量有较高要求但不是非常严格的工程。
（3）2级：适用于一般要求的工程。
（4）3级：适用于对表面质量要求不高的工程。
五、注意事项1. 标注需准确：表面粗糙度是工程中非常重要的一个指标，因此在标注时需要非常准确，以避免对工程造成不必要的影响。
AUTOCAD技巧疑问：标注表面粗糙度工程图中表面粗糙度的标注较多，使用AutoCAD绘图时人们最常用的办法是将绘制好的粗糙度符号定义成块或属性块（可改变粗糙度值），供以后调用。
能否象标注尺寸和形位公差一样通过点击菜单来标注表面粗糙度呢？当然应该是没有问题的，下面笔者将就此进行介绍。
一、设想及目标AutoCADR14中已有十个下拉菜单段，意欲在尺寸标注（Dimension）菜单段中的公差（Tolerance）菜单项下增设一个具有三个子菜单的菜单项Roughness（粗糙度），结果如图1：其中：子菜单项LeftTop专用于标注左方、上方及左上方位的需加工表面粗糙度符号；子菜单项BottomRight专用于标注下方、右方及右下方位的需加工表面粗糙度符号；子菜单项NoMachine专用于标注任何方位的不需去除材料的表面粗糙度符号；这三个符号已可满足绝大多数情况下的表面粗糙度符号标注要求，如还需要用到其它表面粗糙度符号，则必须自己补充。
在使用LeftTop和BottomRight子菜单时只需要用户回答三个问题：插入点位置、粗糙度值、旋转角度。
而在使用NoMachine子菜单时只需要回答插入点位置和旋转角度两个问题即可。
二、构思设计以LeftTop子菜单对应符号为例（见图2a），绘制过程是：1、以1点为符号插入点，先用POINT命令绘制一个点，其位置由用户输入。
2、用PLINE命令从2点起按2→3→1→4路径绘制基本符号（复合线绘出的三段线为一个实体，以便后面的实体选择，LINE做不到），、段长度均6个图形单位（简称6，下同），段长度为12。
3、在3点正上方0.5处开始，用TEXT命令以Fit方式书写粗糙度值，字全宽（即的长度）为6，字的高度4.5，文字内容由用户输入（文字会充满图示矩形框）。
4、以1点为基点将文字及基本符号同时旋转至所需位置，旋转角度由用户输入。
BottomRight和NoMachine对应符号的绘制过程与之类似，稍有不同。
在AutoCAD中标注表面粗糙度的方法1 表面粗糙度的概念表面粗糙度指零件经过加工后，在零件表面上产生的较小间距和微小峰谷所组成的微观几何形状特征。
一般是由所采取的加工方法和(或)其他因素形成的。
零件表面的功用不同，所需的表面粗糙度参数值也不一样。
零件图上要标注表面粗糙度代(符)号，用以说明该零件表面完工后须达到的表面技术要求。
表面粗糙度参数有3种：①轮廓算术平均偏差Ra；②微观不平度十点高度Rz；③轮廓最大高度Ry。
目前，一般机械制造工业中主要选用Ra数值。

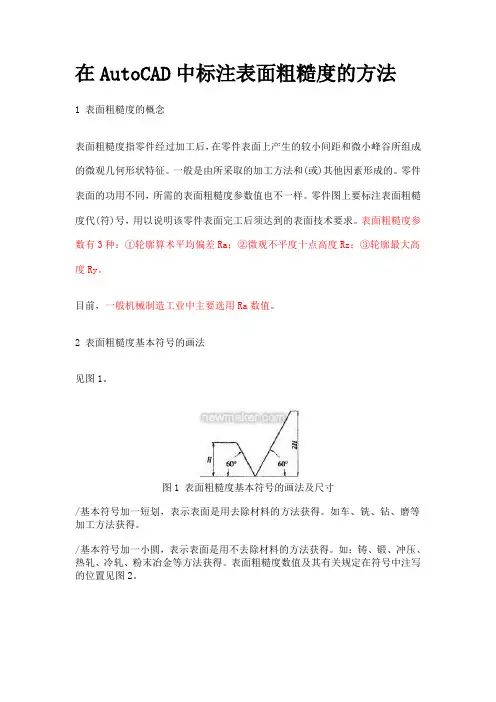

2 表面粗糙度基本符号的画法见图1。
图1 表面粗糙度基本符号的画法及尺寸/基本符号加一短划，表示表面是用去除材料的方法获得。
如车、铣、钻、磨等加工方法获得。
/基本符号加一小圆，表示表面是用不去除材料的方法获得。
如：铸、锻、冲压、热轧、冷轧、粉末冶金等方法获得。
表面粗糙度数值及其有关规定在符号中注写的位置见图2。
图2 表面粗糙度各项规定符号的位置其中：a1、a2：表面粗糙度高度参数代号及其数值，μm；b：加工要求、镀、涂表面处理或其他说明等；c：取样长度，mm；d：加工纹理方向符号；e：加工余量。
mm；f：表面粗糙度间距参数值(唧)或轮廓支承长度率。
3 图样上的标注方法(1)表面粗糙度代(符)号一般标注在可见轮廓线、尺寸界线、引出线或其延长线上，符号的尖端须从材料外指向表面，代号中数字的方向必须与尺寸数字方向一致。
(2)表面粗糙度代(符)号在零件不同表面中数字及符号的方向，见图3。
图3 表面粗糙度代(符)号在零件不同表面中数字及符号的方向4 制作表面粗糙度的图块在Auto CAD绘图环境下，表面粗糙度不能直接标注，需要事先按照机械制图国家标准对表面粗糙度标注的要求，画出表面粗糙度符号，然后定义成带属性的块，在标注时用插入块的方法进行标注。
下面以用去除材料的方法，在Auto CAD绘图环境下应用带属性块的方法来制作表面粗糙度符号，并将其标注在技术图样中。
