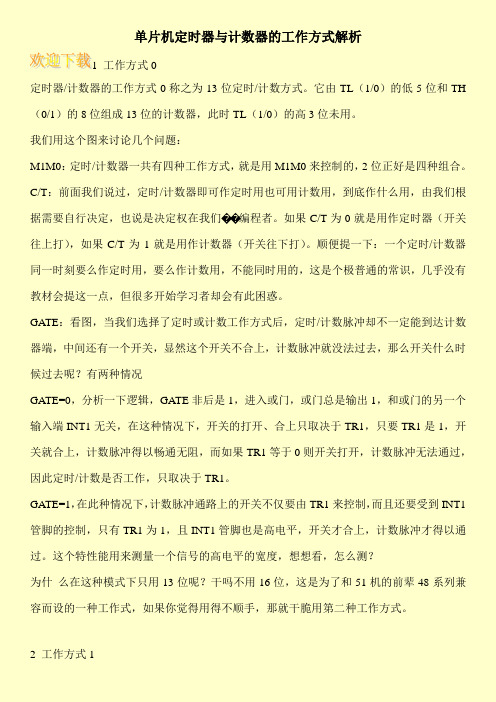

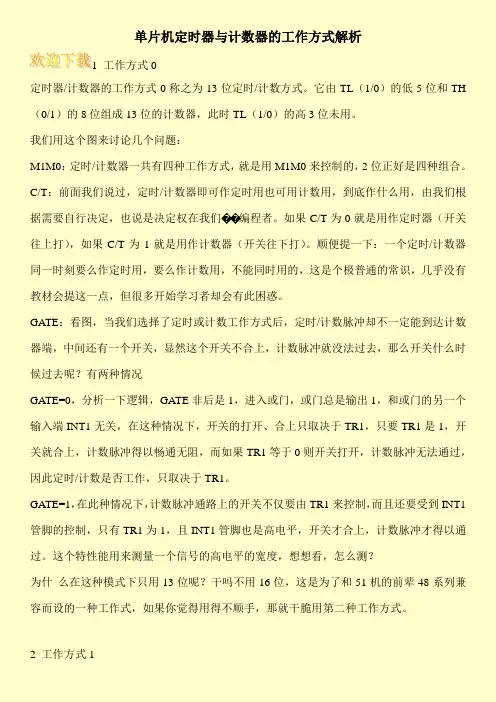

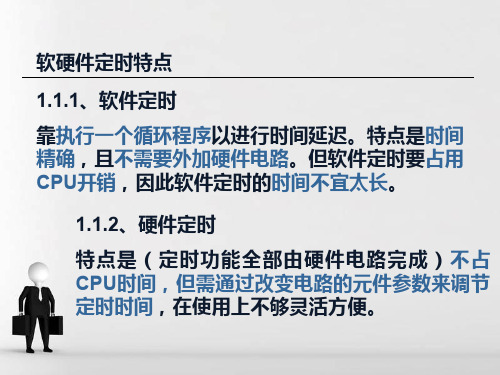

单片机定时器与计数器的工作方式解析1 工作方式0定时器/计数器的工作方式0称之为13位定时/计数方式。

它由TL（1/0）的低5位和TH （0/1）的8位组成13位的计数器，此时TL（1/0）的高3位未用。

我们用这个图来讨论几个问题：M1M0：定时/计数器一共有四种工作方式，就是用M1M0来控制的，2位正好是四种组合。

C/T：前面我们说过，定时/计数器即可作定时用也可用计数用，到底作什么用，由我们根据需要自行决定，也说是决定权在我们��编程者。

如果C/T为0就是用作定时器（开关往上打），如果C/T为1就是用作计数器（开关往下打）。

顺便提一下：一个定时/计数器同一时刻要么作定时用，要么作计数用，不能同时用的，这是个极普通的常识，几乎没有教材会提这一点，但很多开始学习者却会有此困惑。

GATE：看图，当我们选择了定时或计数工作方式后，定时/计数脉冲却不一定能到达计数器端，中间还有一个开关，显然这个开关不合上，计数脉冲就没法过去，那么开关什么时候过去呢？有两种情况GATE=0，分析一下逻辑，GATE非后是1，进入或门，或门总是输出1，和或门的另一个输入端INT1无关，在这种情况下，开关的打开、合上只取决于TR1，只要TR1是1，开关就合上，计数脉冲得以畅通无阻，而如果TR1等于0则开关打开，计数脉冲无法通过，因此定时/计数是否工作，只取决于TR1。

GATE=1，在此种情况下，计数脉冲通路上的开关不仅要由TR1来控制，而且还要受到INT1管脚的控制，只有TR1为1，且INT1管脚也是高电平，开关才合上，计数脉冲才得以通过。

这个特性能用来测量一个信号的高电平的宽度，想想看，怎么测？为什么在这种模式下只用13位呢？干吗不用16位，这是为了和51机的前辈48系列兼容而设的一种工作式，如果你觉得用得不顺手，那就干脆用第二种工作方式。

2 工作方式1。

定时器计数器的工作原理
定时器计数器是一种用来计量时间间隔的设备，它的工作原理是通过内部的振荡器或外部的时钟源来提供时间基准。

在每个时间单位（如毫秒、微秒等）经过时，计数器会自动加1。

当
计数器的值达到设定的阈值时，会触发一个中断信号或者产生一个输出信号，用于控制其他设备或执行特定的操作。

计数器通常由一个或多个寄存器组成。

其中一个寄存器用于存储当前的计数值，而其他的寄存器用于存储计数器的控制信息，如计数模式、计数方向、计数起始值等。

计数器可以根据需要进行初始化，即将计数值设定为初始值。

然后，在开始计数后，计数器会按照设定的模式和方向进行自动计数。

定时器计数器可以应用于各种领域，如计时、测量、脉冲生成等。

例如，在微处理器中，定时器计数器可以用来控制程序的执行速度，生成定时中断请求。

在工业控制系统中，定时器计数器可以用于监测过程的时间延迟，控制机器的工作周期。

在电子钟表或计时器中，定时器计数器用于显示时间，并触发相应的操作。

总而言之，定时器计数器能够通过内部振荡器或外部时钟源提供的时间基准，实现精确计量时间间隔的功能。

通过定义计数的起始值、模式和方向等参数，可以灵活地应用于不同的场景中，实现定时、测量和控制等功能。

定时器、计数器的基本结构及工作原理定时器／计数器简称定时器，其作用主要包括产生各种时标间隔、记录外部事件的数量等，是微机中最常用、最基本的部件之一。

805l单片机有2个16位的定时器／计数器：定时器0(T0)和定时器1(T1)。

T0由2个定时寄存器TH0和TL0构成，T1则由TH1和TL1构成，它们都分别映射在特殊功能寄存器中，从而可以通过对特殊功能寄存器中这些寄存器的读写来实现对这两个定时器的操作。

作定时器时，每一个机器周期定时寄存器自动加l，所以定时器也可看作是计量机器周期的计数器。

由于每个机器周期为12个时钟振荡周期，所以定时的分辨率是时钟振荡频率的1／12。

作计数器时，只要在单片机外部引脚T0(或T1)有从1到0电平的负跳变，计数器就自动加1。

*与定时器、计数器的有关寄存器简介定时器／计数器T0和T1有2个控制寄存器-TMOD和TCON，它们分别用来设置各个定时器／计数器的工作方式，选择定时或计数功能，控制启动运行，以及作为运行状态的标志等。

其中，TCON寄存器中另有4位用于中断系统。

另外还有4个八位计数器组成。

1、定时器方式控制寄存器TMODTMOD在特殊功能寄存器中，字节地址为89H，无位地址。

TMOD的格式如下图示。

由图可见，TMOD的高4位用于T1，低4使用于T0，4种符号的含义如下：GATE：门控制位。

其作用见图1．6。

GATE和软件控制位TR、外部引脚信号INT的状态,共同控制定时器／计数器的打开或关闭。

C／T：定时器／计数器选择位。

C/T＝1，为计数器方式；C／T＝0，为定时器方式。

M1M0：工作方式选择位，定时器／计数器的4种工作方式由M1M0设定。

M1M0＝00：工作方式0(13位方式)。

M1M0＝01：工作方式1(16位方式)。

M1M0＝10：工作方式2(8位自动装入时间常数方式)。

MlM0=11：工作方式3(2个8位方式--仅对T0)。

2．定时器控制寄存器--TCONTCON在特殊功能寄存器中，字节地址为88H，位地址(由低位到高位)为88H一8FH，由于有位地址，十分便于进行位操作。

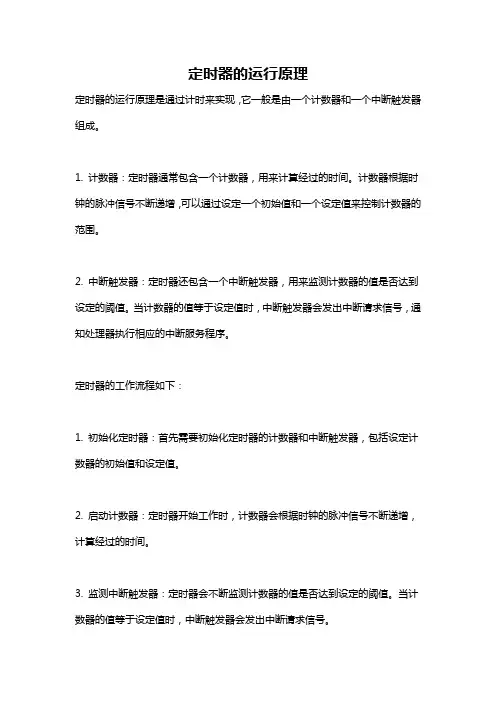

定时器的运行原理
定时器的运行原理是通过计时来实现，它一般是由一个计数器和一个中断触发器组成。

1. 计数器：定时器通常包含一个计数器，用来计算经过的时间。

计数器根据时钟的脉冲信号不断递增，可以通过设定一个初始值和一个设定值来控制计数器的范围。

2. 中断触发器：定时器还包含一个中断触发器，用来监测计数器的值是否达到设定的阈值。

当计数器的值等于设定值时，中断触发器会发出中断请求信号，通知处理器执行相应的中断服务程序。

定时器的工作流程如下：
1. 初始化定时器：首先需要初始化定时器的计数器和中断触发器，包括设定计数器的初始值和设定值。

2. 启动计数器：定时器开始工作时，计数器会根据时钟的脉冲信号不断递增，计算经过的时间。

3. 监测中断触发器：定时器会不断监测计数器的值是否达到设定的阈值。

当计数器的值等于设定值时，中断触发器会发出中断请求信号。

4. 处理中断请求：当处理器接收到中断请求信号时，会立即停止当前的任务，保存现场，并跳转到中断服务程序中执行相应的操作。

5. 重启计数器：中断服务程序执行完毕后，会重新设置计数器的初始值，然后再次启动计数器，使定时器得以继续计时。

通过以上步骤，定时器就能够按照设定的时间间隔不断地进行计时，并在计时达到设定的阈值时触发中断，从而实现定时器的功能。

定时器计数器的工作原理
定时器和计数器是电子设备中常见的两种功能模块。

它们可以分别完成精确计时和计数的任务。

定时器的工作原理是基于一个稳定的时钟源，通常是晶体振荡器。

时钟源会产生一个固定频率的周期性信号，这个信号频率可以根据系统需求进行调节。

定时器的主要组成部分是一个计数器和一些辅助逻辑电路。

计数器用于记录时钟脉冲的数量，根据计数值和时钟频率可以确定经过的时间。

辅助逻辑电路用于控制计数器的工作方式，例如开始计数、计数暂停、计数清零等。

当定时器启动后，时钟信号会连续地输入计数器。

每个时钟脉冲都会使计数器的计数值加1。

当计数器的计数值达到某个预先设置的目标值时，辅助逻辑电路会触发一个中断信号，以通知系统达到了设定的时间。

计数器的工作原理与定时器相似，但它主要用于计数任务，而不是计时。

计数器通常用于记录输入信号的脉冲数量，可以用来测量运动物体的速度、计算输入信号的频率等。

计数器也是由一个计数器和辅助逻辑电路组成。

计数器记录输入脉冲的数量，辅助逻辑电路用于控制计数器的工作方式，例如开始计数、计数暂停、计数清零等。

当计数器启动后，每个输入脉冲都会使计数器的计数值加1。

当计数器的计数值达到预先设置的目标值时，辅助逻辑电路会触发一个中断信号，通知系统完成了预定的计数任务。

总结起来，定时器和计数器都是基于时钟脉冲的工作，通过计数器记录时钟脉冲的数量来实现计时或计数的功能。

它们在很多电子设备中都有广泛的应用。

单片机定时器计数器工作原理单片机定时器计数器是单片机中非常重要的一个模块，它通常用于实现各种定时和计数功能。

通过定时器计数器，单片机能够精准地进行定时操作，实现定时中断、计数、脉冲生成等功能。

本文将详细介绍单片机定时器计数器的工作原理。

1. 定时器计数器的功能单片机定时器计数器通常由若干寄存器和控制逻辑组成，可以实现以下几种功能：- 定时功能：通过设置计数器的初始值和工作模式，可以实现一定时间的定时功能，单片机能够在计时结束时触发中断或产生输出信号。

- 计数功能：可以实现对外部信号的计数功能，用于测量脉冲个数、频率等。

也可以用于实现脉冲输出、PWM等功能。

- 脉冲发生功能：可以在一定条件下控制定时器输出脉冲，用于控制外部器件的工作。

2. 定时器计数器的工作原理定时器计数器的工作原理可以分为初始化、计数及中断处理几个基本环节。

（1）初始化：在使用定时器前，需要对定时器计数器进行初始化设置。

主要包括选择工作模式、设置计数器的初始值、开启中断等。

不同的单片机厂商提供了不同的定时器初始化方式和寄存器设置方式，通常需要查阅相关的单片机手册来进行设置。

（2）计数：初始化完成后，定时器开始进行计数工作。

根据不同的工作模式，定时器可以以不同的频率进行计数。

通常采用的计数源是内部时钟频率，也可以选择外部时钟源。

通过对计数器的频率设置和初始值的设定，可以实现不同的定时功能。

（3）中断处理：在定时器计数完成后，可以触发中断来通知单片机进行相应的处理。

通过中断服务程序，可以定时执行一些任务，或者控制一些外部设备。

中断服务程序的编写需要根据具体的单片机和编程语言来进行相应的设置。

3. 定时器计数器的应用定时器计数器广泛应用于各种嵌入式系统中，最常见的应用包括定时中断、PWM输出、脉冲计数、定时控制等。

可以利用定时器计数器实现LED呼吸灯效果、马达控制、红外遥控编码等功能。

在工业自动化、通信设备、电子仪器等领域也有着广泛的应用。

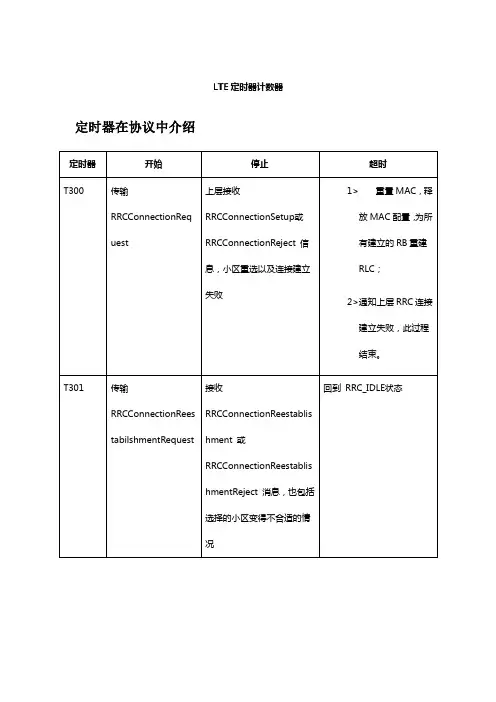

LTE定时器计数器定时器在协议中介绍常用定时器介绍1、T300和N300（RRC连接建立定时器）启动：UE在发送RRCConnectionRequest时启动此定时器。

关闭：定时器超时前，收到RRCConnectionSetup或者RRCConnectionReject后关闭此定时器。

定时器超时后，若RRCConnectionRequest消息的重发次数小于常量N300，则重发RRCConnectionRequest，否则进入空闲模式。

取值围：T300：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒),MS1500_T300(1500毫秒), MS2000_T300(2000毫秒)N300围为0-7建议值：T300：MS200_T300(200毫秒)N300建议3设置建议：T300的设置应结合UE，EUTRAN处理时延以及传播时延考虑，T300设置越大，UE等待时间越长，N300设置越大，RRC连接建立可能性越高，同时用于RRC连接建立的时间也可能越长，有可能出现某个UE反复尝试接入和发送连接建立请求，而对其他用户造成较强的干扰情况。

2、T301和N301（RRC连接重建定时器）启动：UE在发送RRCConnectionReestabilshmentRequest时启动该定时器。

关闭：如果UE收到RRCConnectionReestablishment或者RRCConnectionReestablishmentReject或者被选择小区变成不适合小区，则停止该定时器。

取值围：T301：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒),MS1500_T300(1500毫秒), MS2000_T300(2000毫秒)N301围为0-7建议值：T301：MS200_T300(200毫秒)N301建议3设置建议：取值过大，则会导致RRC重新连接的时间过长，影响用户感知；取值过小则会影响接入成功率。
