二纤双向通道保护环

浅谈传输系统环两纤复用段的保护摘要：随着通信技术的发展，光网络已经逐步发展壮大起来，传输过程中的信息量非常大，于是传输网络中的安全性问题也日益受到人们的关注。

本文阐述了两纤复用段保护概述，并分析了其优缺点，通过维护实例应用，谈一下心得。

关键词：SDH;自愈环; 两纤复用段保护;Abstract: With the development of communication technology, optical network has gradually grow and develop, and the very large amount of information in the transmission process, so the transmission network security issues are also increasingly subject to attention. This paper describes the overview of the two-fiber multiplex section protection, and analyze their strengths and weaknesses, and applications by maintaining instance, talk about the experience.Keywords: SDH; self-healing ring; two-fiber multiplex section protection;引言随着时代的发展，社会的进步，人类对通信的需求越来越大，对通信质量的要求也越来越高。

然而由于通信网络的故障，会给人们的生活带来极大的不方便，甚至可能使整个社会陷入瘫痪。

随着新业务的引入以及现代电信网的不断扩大，各种网络保护技术纷纷出台，这其中以环网保护技术备受瞩目。

SDH 环状网，即自愈环保护网，因为具有较完善的保护功能和较灵活的组网方式，是应用得最多的一种。

运营维护技术二纤双向环网ACD B选收S2A→CC→A工作通道：S1工作通道：S2保护通道： P1保护通道： P2二纤双向通道保护环ACD BS 1、S2为实线P 1、P2为虚线正常业务流向A　C选收S1A→CC→ATelecom Power Technology选收P2A→CC→A工作通道：S1工作通道：S2保护通道： P1保护通道： P2二纤双向通道保护环ACD BS 1、S2为实线P 1、P2为虚线线路故障，B　C选收P1 A→CC→A选收S1A→CC→A工作通道：S1保护通道： P1保护通道： P1工作通道： S1二纤单向通道保护环ACD BS1为实线P1为虚线正常业务流向A　C选收S1A→CC→A 2023年10月25日第40卷第20期267务信号进行双向发送至节点C ，分别由工作通道S 1和保护通道P 1携带。

由工作通道S 1携带的业务信号受线路故障影响，无法到达节点C ；由保护通道P 1携带的业务信号经过节点D 到达节点C 。

节点C 按通道优选准则，倒换开关由工作通道S 1转向保护通道P 1，选择接收保护通道P 1的业务信号作为主用信号落地。

ＡCD B选收S 1选收P 1S 1为实线P 1为虚线工作通道：S 1保护通道：P 1工作通道：S 1保护通道：P 1二纤单向通道保护环A→C A→C 业务流向A　C C→AC→A线路故障B　C 图5　倒换后的业务流向当C 向A 发送业务信号时，在节点C 处，将业务信号进行双向发送至节点A ，分别由工作通道S 1和保护通道P 1携带。

由工作通道S 1携带的业务信号未受线路故障影响，经过节点D 到达节点A ；由保护通道P 1携带的业务信号受线路故障影响，无法到达节点A 。

节点A 按通道优选准则，正常选择接收工作通道S 1的业务信号落地。

节点B 和C 之间的传输通道中断后，节点C 的接收端进行单端倒换，将倒换开关由工作通道转向保护通道，使节点A 和C 之间的双向业务保持稳定，不会中断。

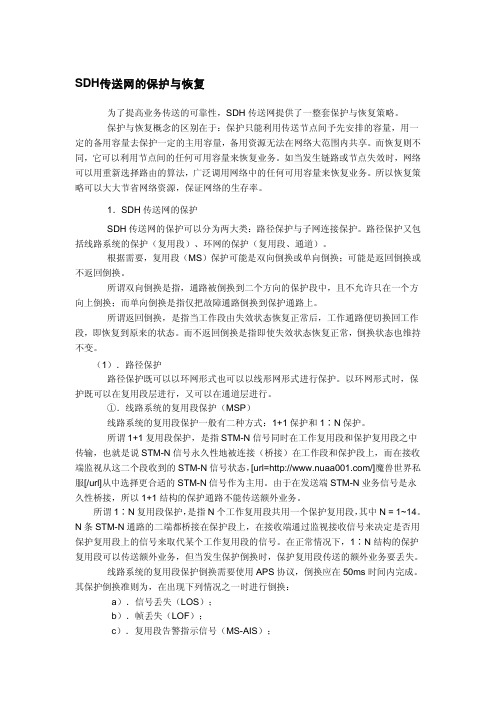

SDH传送网的保护与恢复为了提高业务传送的可靠性，SDH传送网提供了一整套保护与恢复策略。

保护与恢复概念的区别在于：保护只能利用传送节点间予先安排的容量，用一定的备用容量去保护一定的主用容量，备用资源无法在网络大范围内共享。

而恢复则不同，它可以利用节点间的任何可用容量来恢复业务。

如当发生链路或节点失效时，网络可以用重新选择路由的算法，广泛调用网络中的任何可用容量来恢复业务。

所以恢复策略可以大大节省网络资源，保证网络的生存率。

1．SDH传送网的保护SDH传送网的保护可以分为两大类：路径保护与子网连接保护。

路径保护又包括线路系统的保护（复用段）、环网的保护（复用段、通道）。

根据需要，复用段（MS）保护可能是双向倒换或单向倒换；可能是返回倒换或不返回倒换。

所谓双向倒换是指，通路被倒换到二个方向的保护段中，且不允许只在一个方向上倒换；而单向倒换是指仅把故障通路倒换到保护通路上。

所谓返回倒换，是指当工作段由失效状态恢复正常后，工作通路便切换回工作段，即恢复到原来的状态。

而不返回倒换是指即使失效状态恢复正常，倒换状态也维持不变。

（1）．路径保护路径保护既可以以环网形式也可以以线形网形式进行保护。

以环网形式时，保护既可以在复用段层进行，又可以在通道层进行。

①．线路系统的复用段保护（MSP）线路系统的复用段保护一般有二种方式：1+1保护和1∶N保护。

所谓1+1复用段保护，是指STM-N信号同时在工作复用段和保护复用段之中传输，也就是说STM-N信号永久性地被连接（桥接）在工作段和保护段上，而在接收端监视从这二个段收到的STM-N信号状态，[url=/]魔兽世界私服[/url]从中选择更合适的STM-N信号作为主用。

由于在发送端STM-N业务信号是永久性桥接，所以1+1结构的保护通路不能传送额外业务。

所谓1∶N复用段保护，是指N个工作复用段共用一个保护复用段，其中N = 1~14。

N条STM-N通路的二端都桥接在保护段上，在接收端通过监视接收信号来决定是否用保护复用段上的信号来取代某个工作复用段的信号。

SDH 复用结构基本原理——初学者必备一、SDH 复用结构基本原理SDH 的复用单元包括标准容器（C ）、虚容器（VC ）、支路单元（TU ）、支路单元组（TUG ）、管理单元（AU ）、管理单元组（AUG ）。

各种业务信号复用进STM-N 的过程都要经历映射、定位和复用三个步骤。

映射：是一种在SDH 边界处使支路信号适配进虚容器的过程。

即各种速率的G .703信号先分别经过码速调整装入相应的标准容器，之后再加进低阶或高阶通道开销形成虚容器。

定位：是一种将帧偏移信息收进支路单元或管理单元的过程。

低阶虚容器对应支路单元，高阶虚容器对应管理单元。

复用：是一种使多个低阶通道层的信号适配进高阶通道层，或者把多个高阶通道层信号适配进复用层的过程，即以字节交错间插方式把TU 组织进高阶VC ，或者把AU 组织进STM-N 的过程，也称同步复用。

SDH 帧结构中安排有两大类开销：段开销（SOH ）和通道开销（POH ），它们分别用于段层和通道层的维护。

二、SDH 传送网的分层模型总共分为四层，分别是物理层、段层、通道层、电路层。

其中物理层为最下层，电路层为最上层，下层为上层提供服务，上层为下层提供服务内容。

模型如下：1、物理层：完成STM-N 线路光接口信号与逻辑电平信号之间的转换。

2、段层：分为再生段层和复用段层图1 G.709建议的SDH 复用结构图2 SDH 传送网的分层模型（1）再生段层：用于传递再生中继器之间，以及再生中继器与复用终端之间信息的网络。

（2）复用段层：用于传送复用终端之间信息的网络，如负责向通道层提供同步信息，同时完成有关复用段开销的处理和传递等工作。

3、通道层：为电路层网络节点如交换机提供透明的通道，即电路群。

4、电路层：是面向公用交换业务的网络，如电路交换业务、分组交换、租用线业务和B-ISDN虚通路等。

三、SDH 传输系统模型通道终端通道终端（线路终端）复用/解复用（线路终端）复用/解复用1、终端复用器和分插复用器是SDH 网中最重要的两个网络单元。

判断题：（请在试题前面的括号内，正确的打“√”号，错误的打“×”号，每小题1分）1、SDH线路接口采用世界统一标准规范。

（）答案：（√）2、PDH信号的网络管理能力比SDH的强大。

（）答案：（×）PDH信号的网络管理能力不比SDH的强大3、SDH的信号利用率比PDH的要高。

（）答案：（×）SDH的信号利用率比PDH的要低4、SDH信号的时钟同步要求比PDH的要高。

（）答案：（√）5、SDH体制有一套标准的信息结构等级，基本的信号传输结构等级是STM-1。

（）答案：（√）6、中国的PDH（2M）映射复用进SDH的线路有多种。

（）答案：（×）1种7、由于PDH是采用异步复用的方式，所以不能从高速信号中直接分/插出低速信号，而必须逐级进行。

（）答案：（√）8、SDH传输体制可以将PDH数字系列及ATM等信元映射进VC-4中。

（）答案：（√）9、STM-N帧结构中， B2字节的个数是 3*N 。

（）答案：（√）10、高等级的数字信号是通过将低速率等级的信息模块通过字节间插同步复接而成，复接的个数是6的倍数。

（）答案：（×）复接的个数是4的倍数11、VC12、VC3、VC4等信号结构的传输周期一样，都是125us。

（）答案：（√）12、STM-1信号的帧频8000帧/秒，STM-4信号的帧频32000帧/秒。

（）答案：（×）STM-4信号的帧频也是8000帧/秒13、STM-1信号中任一字节的等效传输速率均为64Kb/s。

（）答案：（√）14、STM-N的信号是9行×270×N列的帧结构. （）答案：（√）（）15、从2Mbit/s信号复用进STM-1信号，此时STM-1信号的容量为64个2Mbit/s。

答案：（×）6316、SDH中在将低速支路信号复用成STM-N信号时，要经过3个步骤：映射、定位、复用。

（）答案：（√）17、第39时隙在VC4中第3个TUG3，第6个TUG2，第2个TU12。

SDH传输网知识点总结1.帧结构：SDH采用的信息结构等级称为同步传送模块STM－N（Synchronous Transport Mode，N=1，4， 16，64），最基本的模块为STM－1，四个STM－1同步复用构成STM－4，16个STM－1或四个 STM－4同步复用构成STM－16，四个STM－16同步复用构成STM－64，甚至四个STM－64同步复用构成STM －256；SDH采用块状的帧结构来承载信息，每帧由纵向9行和横向 270×N 列字节组成，每个字节含8bit，整个帧结构分成段开销（Section OverHead，SOH）区、STM－N净负荷区和管理单元指针（AU PTR）区三个区域，其中段开销区主要用于网络的运行、管理、维护及指配以保证信息能够正常灵活地传送，它又分为再生段开销（Regenerator Section OverHead，RSOH）和复用段开销（Multiplex Section OverHead， MSOH）；净负荷区用于存放真正用于信息业务的比特和少量的用于通道维护管理的通道开销字节；管理单元指针用来指示净负荷区内的信息首字节在STM－N帧内的准确位置以便接收时能正确分离净负荷。

SDH的帧传输时按由左到右、由上到下的顺序排成串型码流依次传输，每帧传输时间为125μs，每秒传输1/125×1000000帧，对STM－1而言每帧比特数为8bit×（9×270×1）=19440bit，则STM－1的传输速率为19440×8000=155.520Mbit/s；而STM－4的传输速率为4×155.520Mbit/s=622.080Mbit/s；STM－16的传输速率为16×155.520（或4×622.080）=2488.320Mbit/s。

2.映射：映射是将各种速率的信号先经过码速调整装入相应的标准容器（C），再加入通道开销（POH）形成虚容器（VC）的过程，帧相位发生偏差称为帧偏移。

对二纤单向通道保护环及二纤双向复用段保护环的理解分类：别让脑子生锈——关于学习2007-08-27 21:36 阅读(3209)评论(2)对二纤单向通道保护环及二纤双向复用段保护环的理解SDH传输网络中为了保护传送的业务信号，可以采取多种不同的方法。

实际应用中，使用环形网络拓扑结构来保护业务的方法使用得最多，因为环形网络具有良好的自愈功能。

自愈环可以从不同的角度进行分类，主要有按保护的业务等级、按环上业务传送的方向及按使用的光纤数量三个方面进行分类。

按保护的业务等级分，自愈环可分为通道保护环及复用段保护环；按环上业务传送方向分，可以分为单向环及双向环；按网元节点间光纤数可分为二纤环和四纤环。

这些不同的分类通过组合可以得到二纤单向通道保护环、二纤双向通道保护环、二纤单向复用段保护环、二纤双向复用段保护环、四纤双向复用段保护环等不同的保护方式。

实际网络应用中，基本上只用到二纤单向通道保护环及二纤双向复用段保护环两种。

以下对这两种保护环进行深入的分析，以便透彻地理解、更好地应用。

一、基本概念的理解要很好地理解二纤单向通道保护及二纤双向复用段保护环的联系、区别，有必要对一些基本的概念进行梳理，主要是以下几点：（1）“单向业务”、“双向业务”、“一致路由”、“分离路由”图1 环型网络示意图如图1所示，假如网元A、C之间互通业务，A到C的业务路由假定是A-B-C，若此时C到A的业务路由是C-B-A，则业务从A到C及C到A的路由相同，称之为一致路由；若此时C到A的业务路由是C-D-A，那么业务从A到C的路由及业务从C到A的路由不同，称为分离路由。

我们称一致路由的业务为双向业务，称分离路由的业务为单向业务。

（2）“通道”、“复用段”、“再生段”要深入理解好这几个概念，必须得对SDH传送网分层模型、SDH复用机制及其帧结构有很清晰的把握。

这里请大家注意两个概念的区别：传送网及传输网，两者的区别主要是描叙对象的不同，前者是从信息传递的功能过程来描叙的，后者是从信息信号通过具体物理媒质的物理过程来描叙的。

传输（华为）模拟试卷（一）一、填空题：（每空1分，共15分）1、SDH的含义是__同步数字体系_____。

2、如果人能够感觉到静电，那么这时的电压至少为3000V，而传输单板属于静电敏感器件，所以在任何时刻只要涉及到拔插单板或手持单板时必须______ 戴防静电手镯。

3、在二纤单向通道保护环中，出现TU-12 AIS告警会进行TU-12通道的倒换。

4、告警R-LOS的含义是：信号丢失。

5、支路板收不到电信号会产生R-LOF告警。

6、如果设备温度过高，应该检查 _风扇是否正常防尘网是否干净，应该如何处理清洗防尘网。

7、－48V电源线为蓝色，工作地线为黑色，保护地线为黄绿色。

8、光纤利用光的全反射光纤通信原理完成光信号的传导。

9、标准化机房要求的三种接地分别为工作地、保护地和防雷地。

10、工程中进行光板的过载光功率、接收灵敏度测试时，应注意在光板的收、发光口间加入扰码后再进行测试。

二、单选题（每题1分，共25分）1、SDH光接口线路码型为（B）。

A、HDB3B、加扰的NRZC、mBnBD、CMI2、以下从时钟的几种工作模式、精度最高的是哪一种（A）A、跟踪同步模式B、同步保持模式C、内部自由振荡模式D、伪同步3、一个VC-4时隙包含个VC-3时隙, 可以容纳个34M信号。

（D ）A、1, 3B、1, 1C、3, 1D、3, 34、用于环形网络和链形网的中间节点，可以双向上下业务的网元类型是:（ B）A、TMB、ADMC、 DXCD、REG5、在中国，大面积敷设的是哪一种光纤？（ A ）A、 G、652B、 G.653C、 G.654D、 G.6556、G.652光纤的零色散点位于__ __处，因此在此波长处，其色散最小，但衰耗较大。

（ C）A、1550nmB、1330nmC、1310nmD、850nm7、关于SDH描述错误的是（ D ）。

A、SDH信号线路接口采用世界性统一标准规范；B、采用了同步复用方式和灵活的映射结构，相比PDH设备节省了大量的复接/分接设备（背靠背设备）C、由于SDH设备的可维护性增强，相应的频带利用率也比PDH要低；D、国标规定我国采用北美标准；8、常用的光功率单位为（D ）。

对二纤单向通道保护环及二纤双向复用段保护环的理解分类：别让脑子生锈——关于学习2007-08-27 21:36 阅读(3209)评论(2)对二纤单向通道保护环及二纤双向复用段保护环的理解SDH传输网络中为了保护传送的业务信号，可以采取多种不同的方法。

实际应用中，使用环形网络拓扑结构来保护业务的方法使用得最多，因为环形网络具有良好的自愈功能。

自愈环可以从不同的角度进行分类，主要有按保护的业务等级、按环上业务传送的方向及按使用的光纤数量三个方面进行分类。

按保护的业务等级分，自愈环可分为通道保护环及复用段保护环；按环上业务传送方向分，可以分为单向环及双向环；按网元节点间光纤数可分为二纤环和四纤环。

这些不同的分类通过组合可以得到二纤单向通道保护环、二纤双向通道保护环、二纤单向复用段保护环、二纤双向复用段保护环、四纤双向复用段保护环等不同的保护方式。

实际网络应用中，基本上只用到二纤单向通道保护环及二纤双向复用段保护环两种。

以下对这两种保护环进行深入的分析，以便透彻地理解、更好地应用。

一、基本概念的理解要很好地理解二纤单向通道保护及二纤双向复用段保护环的联系、区别，有必要对一些基本的概念进行梳理，主要是以下几点：（1）“单向业务”、“双向业务”、“一致路由”、“分离路由”图1 环型网络示意图如图1所示，假如网元A、C之间互通业务，A到C的业务路由假定是A-B-C，若此时C到A的业务路由是C-B-A，则业务从A到C及C到A的路由相同，称之为一致路由；若此时C到A的业务路由是C-D-A，那么业务从A到C的路由及业务从C到A的路由不同，称为分离路由。

我们称一致路由的业务为双向业务，称分离路由的业务为单向业务。

（2）“通道”、“复用段”、“再生段”要深入理解好这几个概念，必须得对SDH传送网分层模型、SDH复用机制及其帧结构有很清晰的把握。

这里请大家注意两个概念的区别：传送网及传输网，两者的区别主要是描叙对象的不同，前者是从信息传递的功能过程来描叙的，后者是从信息信号通过具体物理媒质的物理过程来描叙的。

SDH设备保护总结保护是SDH网络最具特色的优点之一。

保护是利用传送节点间预先安排的容量即备用容量，保护一定的主用(工作)容量。

目前，根据不同厂家设备实现的保护功能不同，可把SDH网采用的保护方式大体分为三种（最基本的方式）：I路径保护；II 子网连接保护(SNCP)；III 单板保护；在复杂组网的时候，有可能要用到双节点保护(DNI)，DNI保护也是由I、II两种保护方式进行相互组合而成的，详细实现过程参见G.842建议。

下面说明一下I、II、III这三种保护方式。

I路径保护路径保护目前三两种：1.复用段链路保护；2.复用段环保护；3.通道环保护。

1.复用段链路保护复用段链路保护可以用来保护工作通道失效，但不能保护节点的失效。

该种保护又分为1+1保护方式和1：N保护方式，采用“对端桥接，本端倒换”的原则。

1+1保护方式支持：单向/双向业务的保护；被保护业务具有返回式和非返回式；不能加载额外业务。

！：N保护方式支持：被保护业务只有返回式；能加载额外业务。

对于双向业务的复用段链路保护需要启动APS模块，具体的桥接倒换过程参见G.841建议。

而对于单向的复用段链路保护不需要启动APS模块，对于1+1单向保护来说，一端是永久桥接的，只有另一端实现倒换。

2. 复用段环保护复用段环保护环目前实现的有：二纤单向复用段保护环、二纤双向复用段共享保护环、四纤双向复用段共享保护环。

之所以说是共享保护环是因为当某环的不同段(不是同时)发生倒换时，不同段的保护业务都可以经过该环的某一段。

二纤单向复用段保护环如下图：二纤单向复用段倒换环:：业务正常二纤单向复用段倒换环:：业务中断在二纤单向复用段保护环中，如果业务在B、C之间中断，则AC的业务受影响，B点桥接、C点倒换，业务走保护通道P1。

CA的业务不受影响。

下面举例说明二纤单向复用段倒换环的时隙走向。

以STM-4信号为例。

我们在A点3.上2#AUG业务，在C点3环回。

两纤复用段保护环调试总结目前，II型机复用段环合同很多，而且都要求能实现复用段保护倒换。

为了提高生产线调试效率，减低开局调试难度，将复用段保护调试作如下总结。

简介：两纤复用段保护环是通过APS（自动保护倒换）K字节的传递实现的。

所谓自动保护倒换是指当工作通路出现故障时，自动将从工作通路上下的业务倒换到保护通路上下，从而尽量减小业务中断的时间。

ZXSM（II）设备在同一网元可组两套二纤复用段保护环(7#、10#可组一对；27#、30#可组一对)。

上（下）排交叉板左边的光板与交叉板右边的光板互为保护光板。

如果为STM-4环，交叉板左边的光板（7号或27号光板）为主APS处理板。

如果为STM-16环，则交叉板左边的LP板（7号或27号LP板）为主APS处理板。

以STM-16环为例，如果光板放在上排槽位，则光板5与光板11互为保护。

7号LP板为主APS处理板，10号LP板为从APS 处理板。

如果配置为双向复用段保护环，则光板5的后八个AU4保护光板11的前八个AU4，光板11的后八个AU4则保护光板5的前八个AU4。

如果配置为单向复用段保护环，则光板11的十六个AU4保护光板5的十六个AU4。

以下图所示组网方式为例，解释两纤复用段保护倒换（APS）的调试过程。

网元A、B、D、E为ADM，网元C 中5#、11#光板配为中继对。

连接采用11#光板—5#光板方式。

各ADM网元两两上下2M业务。

即：A、B之间，A、D之间，A、E之间，B、D之间，B、E之间，D、E之间配置2M业务。

网元E (3) 网元D (2)配置步骤：要配置复用段保护倒换环，有三个关键配置：时隙配置窗口中的保护关系配置，APS ID配置，启动APS设置。

基本配置步骤如下：1．建立好各个网元。

2．将环上各网元光纤按顺序连接好，并配置好相应的‘连接关系’。

3．打开网管界面上‘配置管理’->‘ECC/DCC配置’对话框，配置好ECC/DCC。

SDH保护环分析总结一、SDH复用结构基本原理SDH的复用单元包括标准容器(C)、虚容器（VC）、支路单元（TU)、支路单元组（TUG）、管理单元（AU）、管理单元组(AUG）.图1 G。

709建议的SDH复用各种业务信号复用进STM—N的过程都要经历映射、定位和复用三个步骤.映射：是一种在SDH边界处使支路信号适配进虚容器的过程.即各种速率的G。

703信号先分别经过码速调整装入相应的标准容器，之后再加进低阶或高阶通道开销形成虚容器。

定位：是一种将帧偏移信息收进支路单元或管理单元的过程。

低阶虚容器对应支路单元，高阶虚容器对应管理单元。

复用：是一种使多个低阶通道层的信号适配进高阶通道层,或者把多个高阶通道层信号适配进复用层的过程，即以字节交错间插方式把TU组织进高阶VC,或者把AU组织进STM-N的过程，也称同步复用.SDH帧结构中安排有两大类开销：段开销(SOH)和通道开销(POH），它们分别用于段层和通道层的维护。

二、SDH传送网的分层模型总共分为四层，分别是物理层、段层、通道层、电路层。

其中物理层为最下层，电路层为最上层，下层为上层提供服务，上层为下层提供服务内容。

模型如下：1、物理层:完成STM—N 线路光接口信号与逻辑电平信号之间的转换。

2、段层：分为再生段层和复用段层（1）再生段层：用于传递再生中继器之间，以及再生中继器与复用终端之间信息的网络。

（2）复用段层：用于传送复用终端之间信息的网络，如负责向通道层提供同步信息，同时完成有关复用段开销的处理和传递等工作.3、通道层:为电路层网络节点如交换机提供透明的通道，即电路群。

4、电路层：是面向公用交换业务的网络，如电路交换业务、分组交换、租用线业务和B —ISDN 虚通路等。

三、SDH 传输系统模型通道终端通道终端（线路终端）复用/解复用（线路终端）复用/解复用1、终端复用器和分插复用器是SDH 网中最重要的两个网络单元。

（1）终端复用器(TM ）:终端复用器用在网络的终端站点上，例如一条链的两个端点上，它是图2 SDH 传送网的分层模型一个双端口器件。

1、STM-4的速率为 622Mbit/s ，可以收容 63*4 个2M业务，可收容 4*3 个34M业务，可收容 4 个140M业务。

2、STM-1的速率为 155Mbit/s ，可以收容 63 个2M业务，可收容 3 个34M业务，可收容 1 个140M业务。

3、STM-64的速率为 10Gbit/s ，可以收容 64*63 个2M业务，可收容64*3 个34M业务，可收容64 个140M业务。

4、STM-N的速率为 155*N ，可以收容 N*63 个2M业务，可收容 N*3 个34M业务，可收容 N 个140M业务。

5、根据不同的应用场合，ITU-T建议对不同类型的SDH光接口进行了规范，如L-4.1，其中，L表示长距离局间通信，4表示 STM-4 ，1表示波长为 1310 nm 光纤。

6、根据不同的应用场合，ITU-T建议对不同类型的SDH光接口进行了规范，如L-16.2，其中，L表示长距离局间通信，16表示 STM-16 ，2表示波长为 1550nm光纤。

7、根据不同的应用场合，ITU-T建议对不同类型的SDH光接口进行了规范，如S-16.2，其中，S表示短距离局间通信，16表示 STM-16 ，2表示波长为 1550nm 光纤。

8、光纤通信是以光波为载体，以光纤为传输媒质的一种通信方式。

9、STM-4速率双光口单板名称是 OI4D 。

10、STM-1速率双光口单板名称是 OI2D 。

11、STM-4速率单光口单板名称是 OI4 。

12、SP2D功能 16路E1支路板。

13、EFT功能 4路以太网业务板。

14、SCB板叫做系统控制板，集合了主控，交叉，时钟，公务，线路，支路单板。

15、低速PDH支路信号复用成STM-N信号过程中分别经历了定位、映射和__复用_______3种不同步骤。

16、目前我国SDH网络结构可分为四个层面，第一层为国家一级，第二层为二级，第三层为接入，第四层为汇聚。

SDH光传输环保护方式的探讨作者：陈媛媛栏目：技术交流添加时间：2009-5-27 17:02:45摘要：随着数据通信业务的迅猛发展，现代社会对网络的安全性要求越来越高。

SDH自愈保护是提高光网络安全性的重要手段之一。

本文主要介绍了几种SDH自愈环的结构特性、环网保护机制、自愈环的优缺点，为网络安全建设提供依据。

关键词：SDH；自愈环；保护中图分类号：O438 文献标识码：B 文章编号：1009-9166（2009）08（c）-0000-01在高速光纤网中，由于业务的集中，网络的安全性显得十分重要。

在共享带宽和提高自愈能力方面，环型网络对于接入网是比较经济有效的。

环型结构不但可以对连接失效进行保护，还能够对节点失效进行保护。

一、SDH保护方式探讨1、SDH基本概念SDH（Synchronous Digital Hierachy）全称叫做同步数字传输体制，是一种传输的体制（协议）。

这种传输体制规范了数字信号的帧结构、复用方式、传输速率等级、接口码型等特性。

它采用全球统一的接口以实现设备多厂家的兼容，在全网范围实现高效的协调一致的管理和操作，实现网络自愈功能，提高网络资源利用率。

2、SDH的网络自愈环保护与恢复当前通信网络中，网络安全性越来越受到人们的重视。

所谓自愈是指在网络发生故障（例如光纤断）时，无需人为干预，通过保护倒换的方式，网络自动地在极短的时间内（ITU-T规定为50ms以内），使业务从故障中恢复传输，让用户几乎感觉不到网络出了故障。

(一)网络保护方式1、二纤单向通道保护环。

二纤单向通道保护环是由两根光纤组成两个环，其中一个为主环S；另一个为保护环P。

两环的业务流向相反，通道保护环的功能是通过网元支路板的“并发选收”功能来实现的。

在正常情况下，网元A向网元C发业务，A将环业务“并发”到主环S、保护环P上，网元支路板“选收”主环下支路的业务。

如图1所示。

当BC段光缆被同时切断，网元A仍然将环业务“并发”到主环S、保护环P上，两环业务完全一样且流向相反。

SNCP子网连接保护，方式为双发选收，通道保护环还有个叫法是PP环，方式同样为双发选收，其实PP环只是SNCP保护的一个特例，其区别主要在参加保护的单板不同，例如SNCP实现双发是由线路板完成的，而PP环是由支路板完成的，但都是基于2M级别通道业务的保护。

SNCP与PP环的区别你可以自己查一下，我没有现成资料，下面是通道保护环与复用段保护的区别：1、通道保护环：业务的保护是以通道为基础的，也就是保护的是STM-N信号的某个VC（某一路PDH信号），倒换与否按环上的某一个别通道信号的传输质量来决定的，通常利用收端是否收到简单的TU-AIS信号来决定该通道是否进行倒换。

例如：收端收到第4VC4的第48个TU-12有TU-AIS，那么就仅将通道切换到备用信道上去。

2、复用段倒换：是以复用段为基础的，倒换与否是根据环上传输的复用段信号的质量决定的。

倒换是由K1K2字节所携带的APS协议来启动的，当复用段出现问题时，环上整个STM-N或1/2STM-N的业务都切换到备用信道上。

复用段保护条件是LOF、LOS、MS-AIS、MS-EXC（复用段误码过量）告警信号。

3、通道环保护一般是专用保护，在正常情况下保护通道也传主用业务（业务是1+1保护），信道利用率不高。

复用段保护环使用公用保护，正常时用信道传额外业务（业务是1：1保护）。

信道利率高。

复用段保护本质上保护的是“复用段”，而不是光纤，当然光纤断了该复用段自然就断了，但光纤没断也可以由其他条件促发复用段保护。

通道保护在收端选收，选的不是时隙，而是两个方向中的一个假设一个通道保护环A-B-C-D-E-AA到C的业务，A是双发，则有A-B-C/A-E-D-C两个路由，C在接收时选一个路由这和华为的配置命令没有关系，通道保护就是这个原理，哪个厂家都是这样所谓单向通道保护环（PP），它的保护机理是“双发选收”，单向是指它的业务方向，姑且说是“西收东发”，也就是收发不一致路由，在发端向东西两个方向发送，在收端进行选收，也就是说PP环的业务是便历全环的，通常应用于集中型业务网络，于是它的最大系统容量及为STM-N；所谓二线双向复用段环（MSP），它是利用APS协议，通过K1、K2字节，是基于复用段的一种保护，以STM-16举例，它的保护机理是在断点两端用一个方向的9-16个VC4去保护另外一个方向的1-8个VC4，其他网元穿通，直到断点修复，但它的业务是双向的，收发一致路由，通常采用最短路径，因此可以看到，每两个网元间的系统容量为STM-N/2，于是MSP环的最大系统容量即为M*STM-N/2，其中M为该MSP环中网元的个数。

SDH光传输环保护方式的探讨作者：陈媛媛栏目：技术交流添加时间：2009-5-27 17:02:45摘要：随着数据通信业务的迅猛发展，现代社会对网络的安全性要求越来越高。

SDH自愈保护是提高光网络安全性的重要手段之一。

本文主要介绍了几种SDH自愈环的结构特性、环网保护机制、自愈环的优缺点，为网络安全建设提供依据。

关键词：SDH；自愈环；保护中图分类号：O438 文献标识码：B 文章编号：1009-9166（2009）08（c）-0000-01在高速光纤网中，由于业务的集中，网络的安全性显得十分重要。

在共享带宽和提高自愈能力方面，环型网络对于接入网是比较经济有效的。

环型结构不但可以对连接失效进行保护，还能够对节点失效进行保护。

一、SDH保护方式探讨1、SDH基本概念SDH（Synchronous Digital Hierachy）全称叫做同步数字传输体制，是一种传输的体制（协议）。

这种传输体制规范了数字信号的帧结构、复用方式、传输速率等级、接口码型等特性。

它采用全球统一的接口以实现设备多厂家的兼容，在全网范围实现高效的协调一致的管理和操作，实现网络自愈功能，提高网络资源利用率。

2、SDH的网络自愈环保护与恢复当前通信网络中，网络安全性越来越受到人们的重视。

所谓自愈是指在网络发生故障（例如光纤断）时，无需人为干预，通过保护倒换的方式，网络自动地在极短的时间内（ITU-T规定为50ms以内），使业务从故障中恢复传输，让用户几乎感觉不到网络出了故障。

(一)网络保护方式1、二纤单向通道保护环。

二纤单向通道保护环是由两根光纤组成两个环，其中一个为主环S；另一个为保护环P。

两环的业务流向相反，通道保护环的功能是通过网元支路板的“并发选收”功能来实现的。

在正常情况下，网元A向网元C发业务，A将环业务“并发”到主环S、保护环P上，网元支路板“选收”主环下支路的业务。

如图1所示。

当BC段光缆被同时切断，网元A仍然将环业务“并发”到主环S、保护环P上，两环业务完全一样且流向相反。

二纤双向通道保护环二纤双向通道保护环的工作原理与二纤单向通道保护环类似，不同之处仅仅是业务信号的传输方向由单向改为双向。

1．二纤双向通道保护环的工作原理二纤双向通道保护环的工作原理如图2.11.7所示。

环网由二根光纤组成，二根光纤都用来传送业务信号。

（1）．正常情况A）．AC信号在节点A，以节点C为目的地的信号AC，同时馈入光纤S1与P1，即所谓双发（1+1）。

一路是沿S1光纤顺时针方向经节点B传送到节点C，传送路径：A→B→C；另一路是沿P1光纤逆时针方向经节点D也传送到节点C，传送路径：A→D→C。

因此，在C节点同时收到两个方向来的AC信号，按照信号质量的优劣选取其中一路作为主用信号（选收）。

在正常情况下，选择沿S1光纤沿顺时针方向来的信号作为主用信号（路径：A→B→C），如图2.11.7 a)中的粗线所示。

B）．CA信号在节点C，以节点A为目的地的信号CA，同时馈入光纤S2与P2，即所谓首端桥接（1+1）。

一路是沿S2光纤逆时针方向经节点B传送到节点A，传送路径：C →B→A；另一路是沿P2光纤顺时针方向经节点D也传送到节点A，传送路径：C→D →A。

因此，在节点A也同时收到两个方向来的CA信号，按照信号质量的优劣选取其中一路作为主用信号。

在正常情况下，[url=/]魔兽sf[/url]选择沿S2光纤逆时针方向送来的信号作为主用信号（路径：C→B→A），也如图2.11.7 a) 中的粗线所示。

从以上所述可以看出双向的概念，AC信号是沿S1光纤的顺时针方向传送；而CA信号则是沿着光纤S2的逆时针方向传送，[url=/]魔兽世界私服[/url]而且都是在节点A、C之间的短径区段传送。

（2）．故障情况当发生故障时，如BC节点间的光缆被切断，则接收端的接收开关将会发生倒A）．AC信号在节点C，因从A节点沿S1光纤顺时针方向来的AC信号丢失（路径：A→B →C），按择优选用原则，接收倒换开关将由S1光纤转向P1光纤、接收从P1光纤沿逆时针方向来的信号作为主用（路径：A→D→C），即所谓末端倒换。

纤双向复用段保护环详细描述IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】四纤双向复用段保护环详细描述前面讲的三种自愈方式，网上业务的容量与网元节点数无关，随着环上网元的增多平均每个网元可上/下的最大业务随之减少，网络信道利用率不高。

例如二纤单向通道环为STM-16系统时，若环上有16个网元节点，平均每个2500节点最大上/下业务只有一个STM-1，这对资源是很大的浪费。

为克服这种情况出现了四纤双向复用段保护环，这种自愈方式环上业务量随着网元节点数的增加而增加，如图5-7所示。

图5-7 四纤双向复用段倒换环四纤环肯定是由4根光纤组成，这4根光纤分别为S1、 P1、 S2、 P2，其中S1、 S2为主纤，传送主用业务；P1 P2为备纤，传送备用业务。

也就是说P1、P2光纤分别用来在主纤故障时保护S1、 S2上的主用业务。

注意S1、 P1、S2、 P2光纤的业务流向。

S1与S2光纤业务流向相反（一致路由，双向环），S1、 P1和S2、 P2两对光纤上业务流向也相反。

从图5-7(a)可看出S1和P2，S2和P1光纤上业务流向相同，这是以后讲双纤双向复用段环的基础，双纤双向复用段保护环就是因为S1和P2， S2和P1光纤上业务流向相同才得以将四纤环转化为二纤环。

在环网正常时，网元A到网元C的主用业务从S1光纤经B网元到网元C，网元C到网元A的业务经S2光纤经网元B到网元A。

网元A与网元C的额外业务分别通过P1和P2光纤传送。

网元A和网元C通过收主纤上的业务互通两网元之间的主用业务，通过收备纤上的业务互通两网之间的备用业务。

见图5-7(a)。

当B--C间光缆段光纤均被切断后，在故障两端的网元B、 C的光纤S1和P1，S2和P2有一个环回功能，见图5-7(b)，故障端点的网元环回，这时网元A到网元C的主用业务沿S1光纤传到B网元处，在此B网元执行环回功能将S1光纤上的网元A到网元C的主用业务环到P1光纤上传输，P1光纤上的额外业务被中断，经网元A、网元D穿通传到网元C，在网元C处P1光纤上的业务环回到S1光纤上，网元C通过收主纤S1上的业务接收到网元A到网元C的主用业务。
