电工学复习资料一、电路基本概念和定律1、电路的组成电路由电源、负载、导线和开关等部分组成。
电源提供电能，负载消耗电能，导线用于连接电路元件，开关控制电路的通断。
2、电流、电压和电阻电流是电荷的定向移动，单位是安培（A）。
电压是两点之间的电位差，单位是伏特（V）。
电阻是导体对电流的阻碍作用，单位是欧姆（Ω）。
3、欧姆定律欧姆定律指出，在一段导体中，电流与电压成正比，与电阻成反比，即 I ＝ U ／ R。
4、基尔霍夫定律基尔霍夫电流定律（KCL）：在任一节点处，流入节点的电流之和等于流出节点的电流之和。
基尔霍夫电压定律（KVL）：在任一回路中，各段电压的代数和为零。
二、电路分析方法1、电阻电路的分析（1）串联电阻：总电阻等于各电阻之和，即 R ＝ R1 ＋ R2 ＋… ＋ Rn 。
（2）并联电阻：总电阻的倒数等于各电阻倒数之和，即 1 ／ R ＝1 ／ R1 ＋ 1 ／ R2 ＋… ＋ 1 ／ Rn 。
2、电源的等效变换（1）电压源与电流源的等效变换：一个实际的电源可以等效为一个理想电压源串联一个内阻，或者一个理想电流源并联一个内阻。
（2）戴维南定理：任何一个线性有源二端网络，都可以用一个电压源和一个电阻的串联组合来等效替代。
（3）诺顿定理：任何一个线性有源二端网络，都可以用一个电流源和一个电阻的并联组合来等效替代。
三、交流电路1、正弦交流电的基本概念正弦交流电的三要素：幅值、频率和初相位。
幅值表示交流电的大小，频率表示交流电变化的快慢，初相位表示交流电的起始状态。
2、正弦交流电的表示方法（1）解析式：用三角函数表示正弦交流电的瞬时值。
（2）波形图：直观地展示正弦交流电的变化规律。
（3）相量图：用复数表示正弦交流电的幅值和初相位。
3、单一参数交流电路（1）纯电阻电路：电流与电压同相位，电阻消耗的功率为有功功率。
（2）纯电感电路：电压超前电流 90°，电感不消耗功率，只进行能量的储存和释放。
《电工电子学》期末复习提纲第一章 电路和电路元件1.1 电路和电路的基本物理量识记理解1．电路是什么？什么是负载？什么是实际元件模型？2．什么是电流？电流可以分为哪两种电流？3．什么是电压，电压可以分为哪两种电压？4．电压与电动势有什么不同．5．什么是功率？电路在1t 到2t 期间，元件吸收的总电能W ．1.2 电阻、电感和电容元件识记理解1．线性电阻元件的电压与电流的线性函数关系的两个性质．2．线性电感元件的端电压u 与电流i 的关系．电感储存的磁场能L W ．3．线性电容元件的端电压u 与电流i 的关系．电容储存的电场能C W ．4．电容是否有极性？什么电容有极性？5．电阻、电感和电容联接的计算公式．1.3 独立电源元件识记理解1．什么是独立电源？2．独立电源可以分为哪两种？3．电压源的两个重要特性是什么？4．电流源的两个重要特性是什么？1.4 二极管识记理解1．二极管的P 区和N 区，PN 结的正向偏置与反向偏置．2．稳压二极管和普通二极管的主要区别．3．二极管的伏安特性曲线的死区和导通电压．1.5 双极晶体管识记理解1．NPN 型双极晶体管发射结与集电结．2．晶体管的输入特性曲线与输出特性曲线及其三个区域．第二章 电路分析基础2.1 基尔霍夫定律识记理解1．结点、支路、回路、网孔．2．基尔霍夫电流定律，基尔霍夫电压定律．△掌握计算1．基尔霍夫定律求解四结点三网孔的稳恒电流电路问题．2.2 叠加定理与等效电源定理识记理解1．叠加定理．2．有源二端网络、无源二端网络．3．戴维宁定理、诺顿定理．2.3 正弦交流电识记理解1．正弦交流电的电压和电流表示．2．正弦量的周期T 、频率f 和角频率ω之间的关系，电压相位u t ωϕ+、电流相位i t ωϕ+、电压初相位u ϕ、电流初相位i ϕ和正弦电压与电流之间的相位差u i ϕϕϕ=-．3．正弦电压的瞬时值u 、最大值m U 和有效值U 之间的关系；正弦电流的瞬时值i 、最大值m I 和有效值I 之间的关系．4．正弦电压U 的向量形式表示，正弦电流I 的相量形式表示．5．电阻元件上电压与电流关系的相量形式；电感元件上电压与电流关系的相量形式；电容元件上电压与电流关系的相量形式．6．阻抗（复阻抗）．7．RLC 串联电路谐振的条件；RLC 并联电路谐振的条件．2.4 三相交流电识记理解1．什么是三相交流电？2．三相交流电三线电压有效值与相电压的关系．3．电压的瞬时值、最大值和有效值之间的关系；电流的瞬时值、最大值和有效值之间的关系．4．正弦电压的向量形式表示，正弦电流的相量形式表示．5．电阻元件上电压与电流关系的向量形式；电感元件上电压与电流关系的向量形式；电容元件上电压与电流关系的向量形式．△掌握计算1．负载对称星形联接三相电路的计算；71P 例题2.4.12．负载不对称星形联接三相电路的计算；73P 例题2.4.22.6 一阶电路的瞬态分析识记理解1．什么是电路的稳态？什么是瞬态分析（暂态分析）？2．换路定律．△掌握计算1．RC 电路的瞬态分析；86P 例题2.6.32．RL 电路的瞬态分析；86P 例题2.6.6第三章 分立元件基本电路3.1 共发射极放大电路△掌握计算1．共发射极放大电路的静态分析、动态分析；114P 例题3.1.2；115P 例题3.1.33.4 分立元件组成的基本门电路识记理解1．与门电路、或门电路、非门电路以及它们的逻辑关系．注意：期末考试题型分布填空题10空，每空3分共30分；判断题5小题，每小题2分共10分；计算题4小题，每小题15分共60分．要求识记理解的以填空题命题；要求掌握计算的以计算题命题．。

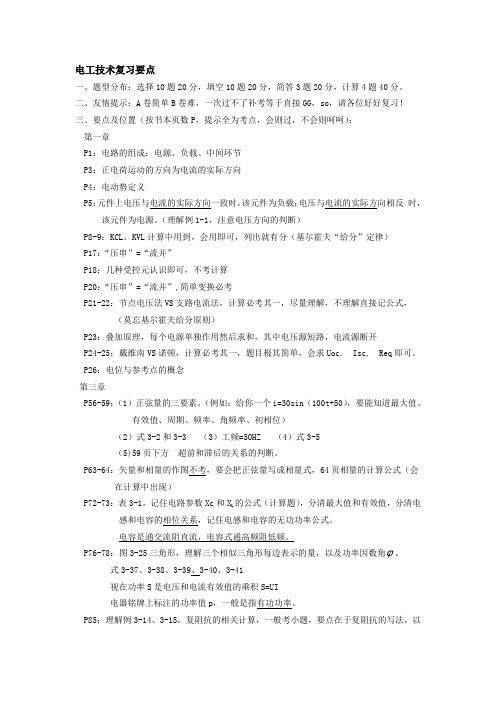

电工技术复习要点一、题型分布：选择10题20分，填空10题20分，简答3题20分，计算4题40分。
二、友情提示：A卷简单B卷难，一次过不了补考等于直接GG，so，请各位好好复习！三、要点及位置（按书本页数P，提示全为考点，会则过，不会则呵呵）：第一章P1：电路的组成：电源、负载、中间环节P3：正电荷运动的方向为电流的实际方向P4：电动势定义P5：元件上电压与电流的实际方向一致时，该元件为负载；电压与电流的实际方向相反时，该元件为电源。
（理解例1-1，注意电压方向的判断）P8-9：KCL、KVL计算中用到，会用即可，列出就有分（基尔霍夫“给分”定律）P17：“压串”=“流并”P18：几种受控元认识即可，不考计算P20：“压串”=“流并”,简单变换必考P21-22：节点电压法VS支路电流法，计算必考其一，尽量理解，不理解直接记公式，（莫忘基尔霍夫给分原则）P23：叠加原理，每个电源单独作用然后求和，其中电压源短路，电流源断开P24-25：戴维南VS诺顿，计算必考其一，题目极其简单，会求Uoc, Isc, Req即可。
P26：电位与参考点的概念第三章P56-59：（1）正弦量的三要素。
（例如：给你一个i=30sin（100t+50），要能知道最大值、有效值、周期、频率、角频率、初相位）（2）式3-2和3-3 （3）工频=50HZ （4）式3-5（5)59页下方超前和滞后的关系的判断。
P63-64：矢量和相量的作图不考，要会把正弦量写成相量式，64页相量的计算公式（会在计算中出现）P72-73：表3-1，记住电路参数Xc和X L的公式（计算题），分清最大值和有效值，分清电感和电容的相位关系，记住电感和电容的无功功率公式。
电容是通交流阻直流，电容式通高频阻低频。
P76-78：图3-25三角形，理解三个相似三角形每边表示的量，以及功率因数角 。
式3-37、3-38、3-39、3-40、3-41视在功率S是电压和电流有效值的乘积S=UI电器铭牌上标注的功率值p，一般是指有功功率。
电工学2期末复习内容14章半导体器件1．P型、N型半导体（多子和少子）；PN结的单向导电性含义2．二极管的伏安特性及应用。
u i的波形不限于正弦波形3．稳压二极管的工作特性及接法4．晶体三极管输入、输出特性（三个工作区）；放大电路中根据电位进行三极管类型的判别15章基本放大电路1．共发射极电路的分析:（1）静态分析：I B、I C 、U CE （2）动态分析：微变等效电路；r be; 空载和负载下的A u; r i; r o; 输入、输出波形分析（相位关系）；失真分析（失真时的输出波形）、改善失真的方法2．分压式偏置放大电路的分析：（1）静态分析：U B、I B、I C 、U CE，稳定静态工作点的原理（2）动态分析：微变等效电路；r be; 空载和负载下的A u; r i; r o; C E 对A u的影响3．射极输出器的特点：电压放大倍数低（略小于1），u i和u o同相；输入电阻高；输出电阻低4．差分放大电路：（1）作用：抑制零点漂移；放大差模信号、抑制共模信号（2）差模信号和共模信号的特点5．功率放大电路的三种工作状态：甲类、乙类、甲乙类16章集成运算放大器1．运算放大器理想化的条件、分析依据（虚短和虚断）2．运算放大器的传输特性：在信号运算的应用中工作于线性区；在比较器应用中工作于饱和区3．运算放大器在信号运算方面的应用：（1）反相、同相比例运算、反相加法运算、减法运算（2）和反馈结合起来，判别反馈类型17章电子电路中的反馈1．负反馈类型的判别（四种：串联/并联、电压/电流）2．负反馈对放大电路工作性能的影响18章直流稳压电源1．组成：四部分2．单相半波、桥式整流、电容滤波的电路分析：U o、I o、I D、U DRM；电容C：u o的波形3．串联型稳压电路的组成：四部分20章门电路和组合逻辑电路1．（1）与门、或门、非门、与非门、或非门的逻辑符号、逻辑功能、逻辑表达式、输入和输出波形（2）TTL与非门多余端的处理（3）三态门的三种输出状态2．逻辑函数化简（公式法、卡诺图法）3．组合逻辑电路的分析和设计4．二-十进制显示译码器（1）发光二极管的接法（2）8421BCD码21章触发器和时序逻辑电路1．R-S、JK、D触发器的逻辑符号、功能、触发方式、Q的波形2．寄存器存放数码的方式：串行、并行3．计数器进制分析：二进制计数器：加法/减法、同步/异步；输出波形、判别进制2012年6月9日。
第10章电子电路中常用的元件习题参考答案一、填空题：1. PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时阻断的特性。
6. 本征半导体掺入微量的三价元素形成的是P型半导体，其多子为空穴。
7. 某晶体三极管三个电极的电位分别是：V1＝2V，V2＝1.7V，V3＝－2.5V，可判断该三极管管脚“1”为发射极，管脚“2”为基极，管脚“3”为集电极，且属于锗材料PNP型三极管。
三、选择题：2. P型半导体是在本征半导体中加入微量的（ A ）元素构成的。
A、三价；B、四价；C、五价；D、六价。
4. 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（B）。
A、PNP管，CBE；B、NPN管，ECB；C、NPN管，CBE；D、PNP 管，EBC。
5. 用万用表R×1K的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1KΩ,这说明该二极管是属于（ D ）。
A、短路状态；B、完好状态；C、极性搞错；D、断路状态。
7. PN结加正向电压时，其正向电流是（A）。
A、多子扩散而成；B、少子扩散而成；C、少子漂移而成；D、多子漂移而成。
四、计算题2. 在图7.2所示电路中，设D为理想二极管，已知输入电压u i的波形。
试画出输出电压u o的波形图。
解：此题的考查点为二极管的伏安特性以及电路的基本知识。
yingg首先从（b）图可以看出，当二极管D导通时，理想二极管电阻为零，所以u o＝u i；当D截止时，电阻为无穷大，相当于断路，因此u o＝5V，即是说，只要判断出D导通与否，就可以判断出输出电压的波形。
要判断D是否导通，可以以接地为参考点（电位零点），判断出D两端电位的高低，从而得知是否导通。
u o 与u i的波形对比如右图所示：第11章基本放大电路习题参考答案一、填空题：2. 射极输出器具有电压放大倍数恒小于1、接近于1，输入信号和输出信号同相，并具有输入电阻高和输出电阻低的特点。
