火灾自动报警及联动控制系统

消防自动报警及联动控制系统1. 简介消防自动报警及联动控制系统是一种智能化的系统，能够自动感知火灾或其他紧急情况，并采取相应的措施进行报警和联动控制。

该系统具有高效、快速和准确的特点，能够有效地预防火灾事故的发生，保护人员的安全和财产的损失。

2. 工作原理消防自动报警及联动控制系统由火灾探测器、报警设备、控制面板和联动控制设备等组成。

其工作原理如下：•火灾探测器：系统中布设多种类型的火灾探测器，如烟雾探测器、热感应探测器和气体探测器等。

当探测器感知到火灾或紧急情况时，会发出信号并传输给控制面板。

•报警设备：系统中设置有报警设备，如声音报警器和光闪报警器等。

当控制面板接收到火灾信号后，会启动报警设备进行声光报警，提醒人员及时疏散。

•控制面板：系统的核心部件之一，控制面板接收火灾信号并根据预设的逻辑和策略进行相应的联动控制。

控制面板可以根据不同区域的火灾情况，自动选择合适的控制策略，如启动喷水系统、关闭门窗等。

•联动控制设备：系统还可以与其他安全设备进行联动控制，如自动呼叫消防队、启动排烟系统和关闭电源等。

通过与其他设备的联动控制，可以最大程度地减少火灾对人员和财产的伤害。

3. 系统特点消防自动报警及联动控制系统具有以下特点：•高效性：系统能够快速应对火灾或紧急情况，并及时启动报警设备进行声光报警，提醒人员疏散，从而减少人员伤亡。

•自动化：系统能够自动感知火灾信号，并根据预设的逻辑和策略进行相应的联动控制。

无需人工干预，提高了工作效率。

•可靠性：系统采用先进的技术和设备，具有高可靠性和稳定性，能够准确地感知火灾信号，并进行相应的处理。

•可扩展性：系统可以根据需要进行扩展，可以添加更多的火灾探测器和联动控制设备，以适应不同规模和复杂度的场所。

4. 应用领域消防自动报警及联动控制系统广泛应用于各种公共场所和工业领域，包括：•商业建筑：如购物中心、写字楼、酒店等。

•公共机构：如医院、学校、图书馆等。

•工业厂区：如工厂、仓库等。

火灾自动报警与联动控制系统设计随着城市化进程的不断推进，人们对于建筑安全的重视程度也在逐渐增加。

火灾是建筑物内部最常见的灾害之一，以其破坏力大、发展迅猛而备受关注。

为了及时发现火灾并采取有效措施进行扑救，火灾自动报警与联动控制系统被广泛应用于各类建筑物，如公共场所、住宅区、商业楼宇等。

本文将探讨火灾自动报警与联动控制系统的设计原理与关键技术。

一、系统设计原理火灾自动报警与联动控制系统是通过感应器、控制器和执行器三个主要部分协同工作，实现自动报警、联动控制和展示监控的一种综合安全系统。

其基本原理如下：1. 感应器：感应器是系统的核心组成部分，能够监测周围环境中的火灾、烟雾、温度等异常信号，并将信号转换为电信号输入到控制器中。

2. 控制器：控制器是系统的处理中心，接收感应器传来的信号后，通过逻辑分析判断是否发生火灾，并根据预设的安全规则执行相应的控制策略。

3. 执行器：执行器是系统的输出端，根据控制器的指令进行相应的操作，如启动喷淋装置、关闭通风设备、开启紧急出口等。

以上三个部分通过合理的组织和协作，实现了火灾自动报警与联动控制系统的主要功能。

二、关键技术火灾自动报警与联动控制系统的设计涉及到多个关键技术，下面将分别进行介绍。

1. 火灾感应技术：火灾的及时感应是系统正常工作的基础，采用可靠的感应器可以提高系统的准确性和可靠性。

常见的感应器包括烟雾感应器、温度感应器、红外感应器等。

这些感应器能够及早发现火灾迹象，为后续的报警和控制提供准确的依据。

2. 无线传输技术：在现代建筑物中，采用无线传输技术可以极大地方便系统的安装与维护。

传统的有线传输方式需要进行复杂的布线，不仅成本高，而且工程量大。

而无线传输技术可以通过无线网络进行信号传输，避免了布线带来的繁琐过程。

此外，无线传输技术还可以提高系统的灵活性和扩展性，便于后期的升级与扩展。

3. 数据处理技术：火灾自动报警与联动控制系统需要对大量的数据进行处理和分析。

火灾自动报警及联动控制系统1，只能消防系统是由火灾自动报警和消防联动控制两部分组成.（及时对建筑内的消防设备，配电，照明，广播，及电梯等装置进行联动，灭火排烟疏散。

）2，火灾自动报警系统份：特级，一级，和二级。

3，火灾自动报警及联动控制系统组成:（1），发讯器件《1》，火灾探测器：烟，温，光，焰辐射。

等《2》，火警按钮：火灾紧急情况手动报警开关（最常用是消防栓箱内玻璃面压着的常开按钮）（2），控制装置：火灾报警控制器，用于接收，显示，传递火警信号，并发出控制信号及其他辅助控制信号。

同区域显示器，火灾显示屏，中继器等构成报警，消防的核心。

（3），报警装置：区别于环境的异样声响和闪光报警（声光报警器，笛声，警铃）（4），联动装置：接到火警信号后系统自动或手动启动一系列相关消防设备，并显示其运行状态（5），消防电源：提供不同的双路电源在末端切换，并能保证可靠的应急工作时间火灾报警控制器分：区域火灾报警控制器和集中火灾报警控制器1，区域火灾报警控制器有以下功能：（1），火灾自动报警（2），短线故障自动报警功能（3），自检功能（4），火灾优先功能（5），联动控制功能（6），其他监控功能区域报警系统由区域火灾报警控制器和火灾探测器等组成，是功能简单的火灾自动报警系统，可自成体系，也可作为集中报警系统的子系统。

2，集中火灾报警控制器集中火灾报警控制器功能大致和区域火灾报警器相同，差别在于多增加一个巡回检测电路，巡回检测电路将若干个区域报警器连接起来，组成一个系统。

集中报警系统是由集中火灾报警控制器，区域火灾报警控制器和火灾探测器等组成。

3，控制中心报警系统控制中心报警系统由消防控制室的消防控制设备，集中火灾报警控制器，区域火灾报警控制器和火灾探测器等组成。

是功能复杂的火灾自动报警系统。

4火灾报警系统采用的线制火灾报警系统按照所采用的火灾探测器，各种功能模块和其他相关相关装置与火灾报警控制器的连接方式可分为多线制和总线制。

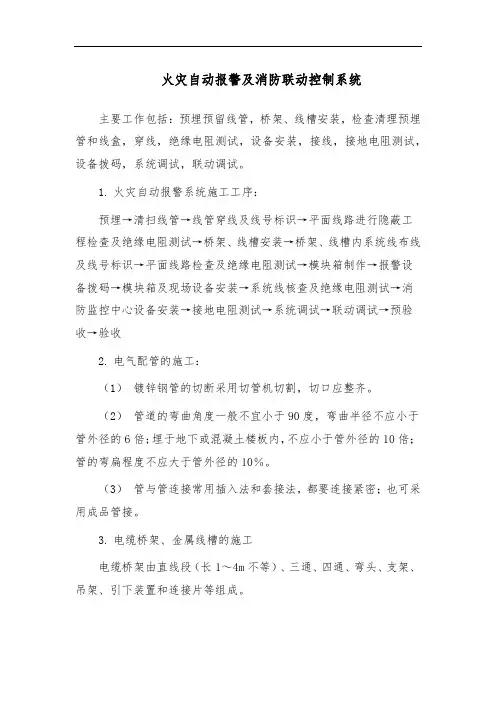

火灾自动报警及消防联动控制系统主要工作包括：预埋预留线管，桥架、线槽安装，检查清理预埋管和线盒，穿线，绝缘电阻测试，设备安装，接线，接地电阻测试，设备拨码，系统调试，联动调试。

1.火灾自动报警系统施工工序：预埋→清扫线管→线管穿线及线号标识→平面线路进行隐蔽工程检查及绝缘电阻测试→桥架、线槽安装→桥架、线槽内系统线布线及线号标识→平面线路检查及绝缘电阻测试→模块箱制作→报警设备拨码→模块箱及现场设备安装→系统线核查及绝缘电阻测试→消防监控中心设备安装→接地电阻测试→系统调试→联动调试→预验收→验收2.电气配管的施工：（1）镀锌钢管的切断采用切管机切割，切口应整齐。

（2）管道的弯曲角度一般不宜小于90度，弯曲半径不应小于管外径的6倍；埋于地下或混凝土楼板内，不应小于管外径的10倍；管的弯扁程度不应大于管外径的10％。

（3）管与管连接常用插入法和套接法，都要连接紧密；也可采用成品管接。

3.电缆桥架、金属线槽的施工电缆桥架由直线段（长1～4m不等）、三通、四通、弯头、支架、吊架、引下装置和连接片等组成。

本工程线槽一部分为弱电合用线槽，中间用隔板分成两部分，其中一部分为火灾报警系统专用；另有一部分线槽为火灾报警专用线槽。

（1）安装前准备工作：1）线路复测：电缆桥架的型号和规格在施工图中已经确定，对于线路的准确长度、三通、四通等一般不作表示。

这就要经过复测，确定各部分的准确长度，配件数量、支吊架的制作尺寸。

2）桥架宽度：设计选择电缆桥架时，留有一定的备用空位，以便为今后增添电缆用，一般按全部电缆横截面积总和实际值乘以1.7～1.2的系数计算电缆配置裕量。

安装或订货时，不可随便降低桥架宽度。

3）桥架盖板：需要抑防电气干扰的电缆回路，或有防护外部影响（如油、腐蚀性液体、易燃粉尘等场所）要求时，宜用有盖无孔型托盘桥架。

在公共通道或户外跨越道路段，梯架底层宜加垫板或采用托盘桥架，盖板的固定方法有两种，一种为采用挂钩（由生产厂家焊接在桥架上）。

火灾自动报警及联动系统1. 简介火灾是一种常见的自然灾害，对人类和财产造成了巨大的威胁和损失。

为了及时探测和报警火灾，提高火灾事故的处理效率和减少火灾的危害，火灾自动报警及联动系统应运而生。

本文将介绍火灾自动报警及联动系统的工作原理、应用场景和特点。

2. 工作原理火灾自动报警及联动系统由多个组件组成，包括火灾探测器、报警器、控制器和联动设备。

系统通过感知烟雾、温度、火焰等火灾迹象，并将信号发送到控制器。

控制器对信号进行处理，并触发相应的报警器发出警报。

同时，控制器还可以与其他设备进行联动，如自动关闭门窗、开启排烟设备、联动灭火系统等，以减少火灾的蔓延和危害。

3. 应用场景火灾自动报警及联动系统广泛应用于各类场所，包括商业建筑、住宅楼、物流仓库、学校、医疗机构等。

具体应用场景包括：3.1 商业建筑商业建筑是人员密集的场所，火灾风险较高。

火灾自动报警及联动系统可在火灾早期及时发现并报警，避免火灾扩大和造成更大的损失。

3.2 住宅楼住宅楼是大量居民聚集的地方。

火灾自动报警及联动系统可以快速发出警报，让居民能够及时逃生，并方便消防人员进行救援。

3.3 物流仓库物流仓库通常存放大量的货物和设备，一旦发生火灾将造成重大损失。

火灾自动报警及联动系统能够及时探测火灾，触发警报并联动其他设备，保护货物安全并减少火灾损失。

3.4 学校学校是大量学生和教职工聚集的地方，火灾风险较高。

火灾自动报警及联动系统可以快速发出警报，帮助学生和教职工尽快疏散，并配合消防人员进行灭火和救援工作。

3.5 医疗机构医疗机构通常有大量的病人和重要的医疗设备，火灾发生将对病人的生命安全和医疗服务造成严重的影响。

火灾自动报警及联动系统可以快速发出警报，保护病人的生命安全，并减少医疗设备的损失。

4. 特点火灾自动报警及联动系统具有以下特点：•及时性：系统可以在火灾早期检测到火灾迹象并及时报警，减少火灾蔓延的时间窗口，提高疏散和灭火的效率；•准确性：系统通过多种传感器进行火灾探测，可以准确地判断火灾的类型和位置，避免误报和漏报；•可靠性：系统采用可靠的硬件和稳定的软件，具有较高的可靠性和稳定性；•自动化：系统可以自动触发报警和联动设备，减少人工干预的需要，提高反应速度和处理效率；•扩展性：系统可以根据需求进行扩展和升级，满足不同场所的需求。

又称火灾报警系统，消防自动报警系统。

由火灾报警主机、火灾特征或者火灾早期特征传感 器、人工火灾报警设备、输出控制设备组成。

传感器完成对火灾特征或者火灾早期特征的探测， 并将相关信号传送到火灾报警主机。

报警主机完成对信号的显示、记录，并完成相应的输出 控制。

火灾自动报警及自动灭火系统可由下列部份或者全部设备组成，如图下图：火灾自动报警及联动控制系统1、火灾报警控制系统的运行机制火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测，将探测到的火情信 号转化为火警电信号。

在现场的人员若发现火情后，也应即将直接按动手动报警按钮，发出 火警电信号。

火灾报警控制器接收到火警电信号，经确认后，一方面发出预警、火警声光报 警信号，同时显示并记录火警地址和时间，告诉消防控制室(中心)的值班人员；另一方面 将火警电信号传送至各楼层(防火分区)所设置的火灾显示盘，火灾显示盘经信号处理，发 出预警和火警声光报警信号，并显示火警发生的地址，通知楼层(防火分工程区)值班人员 即将察看火情并采取相应的扑灭措施。

在消防控制室(中心)还可能通过火灾报警控制器的 通信接口，将火警信号在!"#微机彩显系统显示屏上更直观地显示出来。

2、联动控制器则从火灾报警控制器读取火警数据，经预先编程设置好的控制逻辑 (“或者”。

报警按钮声光报感温感烟测器不间断电源 报警按钮 联动 防火阀楼盘显示消防广播防火卷帘报 警 扬 声器消防 报警排烟风机 消防电话 消火栓消防“与”、“片”、“总报”等控制逻辑)处理后。

向相应的控制点发出联动控制信号，并发出提示声光信号，经过执行器去控制相应的外控消防设备，如：排烟阀，排烟风机等防烟排烟设备，防火阀、防火卷帘门等防火设备；警铃、警笛和声光报警器等警报设备；关闭空调、电梯迫降和打开人员疏散指示灯等；启动消防泵、喷淋泵等消防灭火设备等。

外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来，使消防控制室(中心)值班人员了解外控设备的实际运行情况，消防内部电话，消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用。

火灾自动报警及消防联动控制系统简介火灾自动报警及消防联动控制系统是指一种集火灾自动报警系统和自动灭火系统为一体的设备系统。

该系统能够自动感知火灾发生，及时报警，同时能够自动启动自动灭火系统进行灭火，从而尽可能减少火灾的损失和人员伤亡。

火灾自动报警及消防联动控制系统主要包括三个部分：火灾自动报警控制器、自动灭火控制器以及联动控制器。

以下分别介绍这三个部分。

1. 火灾自动报警控制器：火灾自动报警控制器是火灾自动报警及消防联动控制系统的核心设备之一。

它能够自动感知周围环境中的火灾信号，并将报警信号传输到消防控制中心，同时控制各个防火分区的声光报警设备及安全疏散系统。

火灾自动报警控制器主要由控制器主板、监控软件、通信模块等组成。

其优点是能够进行精准监测和自动处理，极大地提高了防范火灾的效率。

2. 自动灭火控制器：自动灭火控制器是指通过自动感知火灾，并自动启动灭火设备进行灭火的装置。

它可以根据火灾的情况进行自动控制，并开启相应的灭火装置。

自动灭火控制器一般由感应器、灭火设备、控制器等组成。

其优点是可以快速、准确地对火灾进行响应，可以迅速灭火，有效地避免火势的蔓延。

3. 联动控制器：联动控制器是指连接火灾自动报警控制器和自动灭火控制器的设备，它通过控制系统中各个设备的联动功能，能够在火灾发生时自动启动自动灭火系统，从而快速地灭火锁定火源。

联动控制器一般由自动控制装置、联动信号处理装置、操作人机界面等组成。

通过以上三个部分的组合使用，火灾自动报警及消防联动控制系统可以实现自动检测、自动报警以及自动灭火等功能。

其优点是精准、高效地诊断火灾的情况，并能够迅速响应和处置火灾事态，有效地保护人员的生命安全和财产安全。

因此，火灾自动报警及消防联动控制系统是现代消防安全设备中的关键装备之一。

火灾自动报警及消防联动控制系统随着建筑产业的发展，高层和超高层建筑投入使用，同时人们对智能化建筑提出了更高的要求。

针对智能建筑而言，火灾自动报警系统和联动控制系统是其中重要的部分。

近年来建筑部门加强了对消防工作的重视，在建筑设计和施工中，消防自动化系统设计也成为重点。

本文对此进行了分析。

标签：火灾自动报警系统；消防联动控制系统；系统构成一、火灾自动报警系统1.1火灾探测器的设置大楼地下汽车库的火灾探测器选择感温探测器，其他场所选择智能型光电感烟探测器。

封闭的楼梯间单独划分一个探测区域，并每隔3层设置一个智能型光电感烟探测器。

消防电梯与防烟楼梯间合用的前室分别单独划分探测区域。

由于前室与电梯竖井、疏散楼梯间及走道相通，是人员疏散和消防扑救的必经之地，且火灾时烟气容易聚集，故在电梯前室设置智能型光电感烟探测器。

备用柴油发电机房采用气体灭火装置配套的感烟、感温探测器及气体灭火控制盘。

气体灭火控制系统的报警、放气、故障等信号要反馈给大厦的火灾自动报警系统。

1.2手动火灾报警按钮与消火栓按钮的设置手动报警按钮选用智能型报警按钮（带地址编码），含电话插孔。

手动报警按钮主要设置在电梯前室、楼梯前室及公共走廊等部位。

设置的手动报警按钮要保证“从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m”的规范要求。

消火栓按钮既能向消防控制中心报警，同时能直接启动消防水泵。

消防水泵启动后点亮消火栓启动指示灯。

每个消火栓箱处设置一个消火栓按钮。

1.3火灾应急广播扬声器的设置在合用的电梯前室和公共走廊、大会议室、地下汽车库、大厅等部位设置火灾应急广播扬声器，并遵守规范“从一个防火分区内的任何部位到最近的一个扬声器的距离不大于25m”及“走道内最后一个扬声器至走道末端的距离不应大于12.5m”的规定，设置火灾应急广播扬声器，以利于火灾应急播放疏散指令。

1.4火灾警报装置的设置在每个手动报警按钮处设置火灾警报装置，在柴油发电机房门口、消防控制中心设置火灾声光报警装置，由消防联动控制器发出联动控制信号控制。

火灾自动报警及消防联动控制系统简介火灾自动报警及消防联动控制系统是消防工程中两个非常重要的系统，相辅相成。

下面南京平安消防工程有限公司就给大家简单介绍一下这两个消防系统之间具体有哪些联系?一、总体功能概述1.火灾自动报警及消防联动控制系统在发生火灾的两个阶段发挥着重要作用。

2.一阶段(报警阶段)：火灾初期，往往伴随着烟雾、高温等现象，通过安装在现场的火灾探测器、手动报警按钮，以自动或人工方式向监控中心传递火警信息，达到及早发现火情、通报火灾的目的。

3.二阶段(灭火阶段)：通过火灾报警控制器及现场接口模块，控制建筑物内的公共设备(如广播、电梯)和专用灭火设备(如排烟机、消防泵)，有效地实施应急疏散、救援和灭火，达到减少火灾损失的目的。

二、火灾自动报警系统1.现场由感烟探测器、感温探测器、火焰探测器、手动报警按钮及火灾显示盘、声光警报器等组成;监控室由火灾报警控制器、消防控制室图形显示系统组成。

2.火灾初期，探测器对火灾初期的一些物理参数(如烟雾浓度、温度、光等)及时响应，自动发出火灾报警信号;手动报警按钮通常安装在楼梯口、走廊等位置，当现场人员发现火情时，通过按下附近的手动报警按钮，可以人工方式发出火灾报警信号。

3.火灾显示盘通常安装在电梯前室或服务台处，当火灾报警控制器接收到火警信号后，及时把报警信号传送到失火区域的火灾显示盘上，在火灾显示盘处将显示报警的探测器编号及汉字提示等信息，同时发出“火警”声信号，以通知消防管理的人员。

4.火灾报警控制器实时监视探测器、手动报警按钮等现场设备的工作状态，接收、显示和传递火灾报警信号，必要时可发出控制指令。

5. 声光警报器通常安装在走廊、楼梯口处，当有火情发生时，声光警报器发出区别于环境的声、光信号，提醒现场人员有火情发生。

6. 消防控制室图形显示系统似同于电子地图，通过图形显示系统，可以更直观地确定火情所在位置，便于及早火情确认。

三、消防联动控制系统消防联动控制系统的功能1、控制及监视专用灭火设备。
