(工艺技术)干膜光成像工艺规范

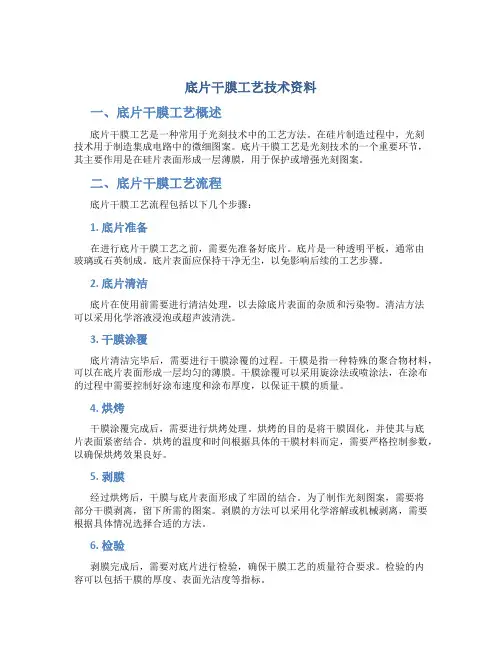

底片干膜工艺技术资料一、底片干膜工艺概述底片干膜工艺是一种常用于光刻技术中的工艺方法。

在硅片制造过程中，光刻技术用于制造集成电路中的微细图案。

底片干膜工艺是光刻技术的一个重要环节，其主要作用是在硅片表面形成一层薄膜，用于保护或增强光刻图案。

二、底片干膜工艺流程底片干膜工艺流程包括以下几个步骤：1. 底片准备在进行底片干膜工艺之前，需要先准备好底片。

底片是一种透明平板，通常由玻璃或石英制成。

底片表面应保持干净无尘，以免影响后续的工艺步骤。

2. 底片清洁底片在使用前需要进行清洁处理，以去除底片表面的杂质和污染物。

清洁方法可以采用化学溶液浸泡或超声波清洗。

3. 干膜涂覆底片清洁完毕后，需要进行干膜涂覆的过程。

干膜是指一种特殊的聚合物材料，可以在底片表面形成一层均匀的薄膜。

干膜涂覆可以采用旋涂法或喷涂法，在涂布的过程中需要控制好涂布速度和涂布厚度，以保证干膜的质量。

4. 烘烤干膜涂覆完成后，需要进行烘烤处理。

烘烤的目的是将干膜固化，并使其与底片表面紧密结合。

烘烤的温度和时间根据具体的干膜材料而定，需要严格控制参数，以确保烘烤效果良好。

5. 剥膜经过烘烤后，干膜与底片表面形成了牢固的结合。

为了制作光刻图案，需要将部分干膜剥离，留下所需的图案。

剥膜的方法可以采用化学溶解或机械剥离，需要根据具体情况选择合适的方法。

6. 检验剥膜完成后，需要对底片进行检验，确保干膜工艺的质量符合要求。

检验的内容可以包括干膜的厚度、表面光洁度等指标。

三、底片干膜工艺的应用底片干膜工艺广泛应用于集成电路的制造过程中。

其主要作用有：1. 保护硅片表面底片干膜可以形成一层保护膜，用于保护硅片表面不被污染或损坏。

在后续的工艺步骤中，底片上的干膜可以起到保护的作用，确保光刻图案的准确传递。

2. 增强光刻图案对比度在光刻过程中，底片上的干膜可以增强光刻图案的对比度，使其更容易识别和处理。

干膜的颜色和透明度可以根据需求来选择，以提高图案的可见度。

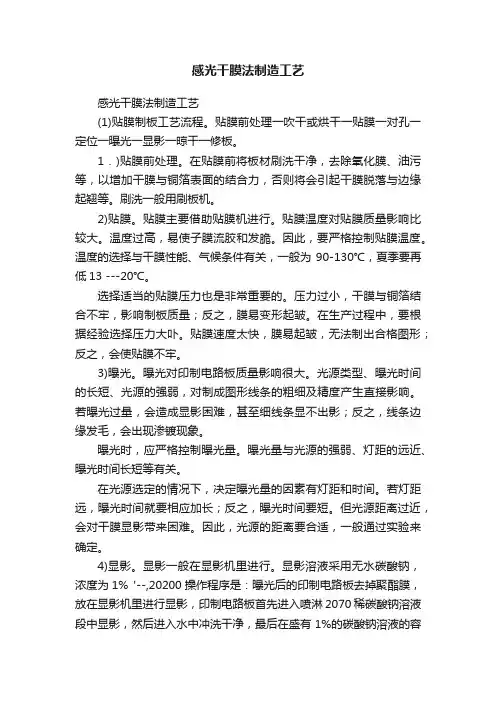

感光干膜法制造工艺感光干膜法制造工艺(1)贴膜制板工艺流程。

贴膜前处理一吹干或烘干一贴膜一对孔一定位一曝光一显影一晾干一修板。

1．)贴膜前处理。

在贴膜前将板材刷洗干净，去除氧化膜、油污等，以增加干膜与铜箔表面的结合力，否则将会引起干膜脱落与边缘起翘等。

刷洗一般用刷板机。

2)贴膜。

贴膜主要借助贴膜机进行。

贴膜温度对贴膜质量影响比较大。

温度过高，易使子膜流胶和发脆。

因此，要严格控制贴膜温度。

温度的选择与干膜性能、气候条件有关，一般为90-130℃，夏季要再低13 ---20℃。

选择适当的贴膜压力也是非常重要的。

压力过小，干膜与铜箔结合不牢，影响制板质量；反之，膜易变形起皱。

在生产过程中，要根据经验选择压力大卟。

贴膜速度太快，膜易起皱，无法制出合格图形；反之，会使贴膜不牢。

3)曝光。

曝光对印制电路板质量影响很大。

光源类型、曝光时间的长短、光源的强弱，对制成图形线条的粗细及精度产生直接影响。

若曝光过量，会造成显影困难，甚至细线条显不出影；反之，线条边缘发毛，会出现渗镀现象。

曝光时，应严格控制曝光量。

曝光量与光源的强弱、灯距的远近、曝光时间长短等有关。

在光源选定的情况下，决定曝光量的因素有灯距和时间。

若灯距远，曝光时间就要相应加长；反之，曝光时间要短。

但光源距离过近，会对干膜显影带来困难。

因此，光源的距离要合适，一般通过实验来确定。

4)显影。

显影一般在显影机里进行。

显影溶液采用无水碳酸钠，浓度为1% '--,20200操作程序是：曝光后的印制电路板去掉聚酯膜，放在显影机里进行显影，印制电路板首先进入喷淋2070稀碳酸钠溶液段中显影，然后进入水中冲洗干净，最后在盛有1%的碳酸钠溶液的容器中再次显影。

显影的时间不能太长，时间太长会造成过显，使边线不整齐；时间太短会使显影不彻底，密集线条部分显不出图像。

显影溶液的浓度要严格地控制，浓度太低，显影速度慢，不易显示出图像；浓度太高，显影速度过快，~易造成导绒边缘不整齐。

干膜光刻胶技术一、介绍干膜光刻胶技术1.1 定义干膜光刻胶技术是一种常用于电子器件制造中的光刻工艺。

它是一种逐层涂覆光刻胶的过程，通过光刻胶的暴光和显影来实现对电路或器件的精确定义。

1.2 原理干膜光刻胶技术的基本原理是在待光刻的物体表面上涂覆一层光刻胶，并通过暴光和显影等步骤来实现对光刻胶的处理。

在光刻过程中，光刻胶会形成一个薄膜，保护待光刻物体的某些区域，其余区域则暴露出来以供后续处理。

二、干膜光刻胶的制备2.1 材料准备•光刻胶：选择适合的光刻胶，一般根据需要的分辨率和显影的要求来选择。

•基片：选择质量良好的基片材料。

2.2 胶液制备1.将光刻胶放入特定容器中。

2.按照比例向容器中加入相应的稀释剂。

3.严格按照工艺要求搅拌混合，直至光刻胶和稀释剂均匀混合。

2.3 胶液过滤1.准备一个过滤器。

2.将混合好的胶液通过过滤器，去除杂质和颗粒，以保证胶液的纯净度。

2.4 胶液涂覆1.准备好基片。

2.将过滤好的胶液均匀涂覆在基片表面。

3.使用旋涂机等设备，控制涂覆的厚度和均匀性。

三、干膜光刻胶的光刻步骤3.1 掩膜制备1.选择合适的掩膜材料。

2.利用曝光设备将掩膜图案转移到光刻胶上。

3.2 暴光1.使用光刻机将掩膜上的图案通过紫外线或激光照射到光刻胶上。

2.光刻胶中的光敏化剂会发生反应，产生化学变化。

3.3 烘烤1.将暴光过的光刻胶放入烘烤机中。

2.控制温度和时间，使光刻胶中的物质发生凝聚和固化的过程。

3.4 显影1.准备好显影液。

2.将烘烤后的光刻胶浸泡在显影液中，使显影液与未固化的光刻胶发生化学反应。

3.反应后，使用去离子水清洗光刻胶，去除显影液和剩余的光刻胶。

四、干膜光刻胶技术的应用领域4.1 电子器件制造干膜光刻胶技术广泛应用于电子器件制造过程中。

在集成电路制造中，通过干膜光刻胶技术可以实现对电路结构的精确定义，从而保证电路的正常工作。

4.2 晶体管制造在晶体管的制造过程中，干膜光刻胶技术可用于控制晶体管的栅极和源/漏极区域的尺寸和形状，从而影响晶体管的电性能。

干膜光刻胶技术的应用与发展干膜光刻胶技术的应用与发展1. 引言在现代科技的快速发展中，干膜光刻胶技术作为一种重要的微电子制造工艺，发挥着越来越重要的作用。

本文将从基本原理、应用领域、发展趋势等方面深入探讨干膜光刻胶技术。

2. 基本原理干膜光刻胶技术是一种通过光敏感材料形成图案，实现微细结构制备的方法。

该技术主要包括以下几个步骤：（1）干膜涂布：将光刻胶均匀涂布于待加工的基片上；（2）热压：将干膜与基片通过热压粘附在一起；（3）曝光和显影：使用紫外光对所需图案进行曝光，然后通过显影去除未曝光的区域，形成所需图案。

3. 应用领域干膜光刻胶技术在多个领域有着广泛的应用，下面重点介绍其中几个主要领域：（1）微电子制造：干膜光刻胶技术在集成电路、光电子器件等微电子制造中应用广泛。

通过该技术可以实现微细、高精度的图案制备，满足现代电子器件对结构精度的要求。

（2）光学器件制备：干膜光刻胶技术在光学器件的制备中也得到了广泛的应用。

在光通信领域，可以利用该技术制备光波导器件、光耦合器等光学器件。

（3）生物芯片制备：生物芯片作为生物学与微电子学相结合的产物，干膜光刻胶技术在其制备中具有重要的应用。

通过该技术可以在芯片上制备出微细的通道和微井，实现基因分析、蛋白质分析等生物实验。

4. 发展趋势干膜光刻胶技术在不断发展壮大的也面临着一些挑战。

下面将就其发展趋势进行探讨：（1）高分辨率：随着微电子技术和纳米技术的不断进步，对于高分辨率的需求也越来越大。

干膜光刻胶技术在未来将继续提高其分辨率，以满足更加精细的微细结构制备需求。

（2）新材料开发：目前干膜光刻胶技术主要采用光敏剂与树脂的组合，而新材料的开发将为该技术带来更多的可能性。

利用纳米材料、功能高分子等新材料，可以进一步提高干膜光刻胶技术在微电子等领域的应用性能。

（3）工艺改进：干膜光刻胶技术在涂布、热压等环节仍存在一些难点和缺陷，需要通过工艺改进来解决。

提高涂布均匀性、降低热压温度等，都是未来该技术需要解决的问题。

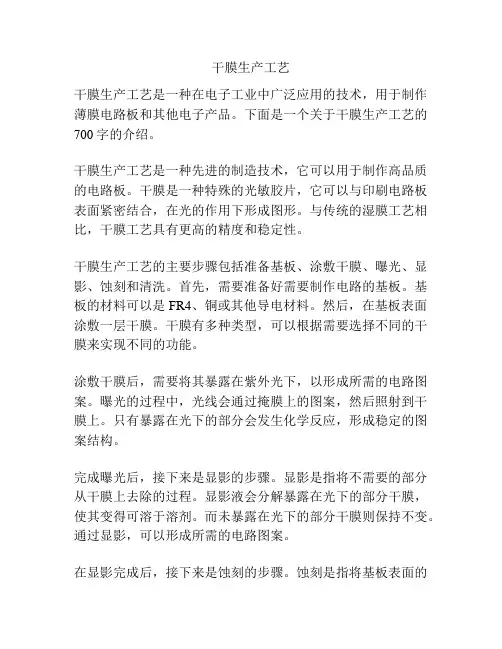

干膜生产工艺干膜生产工艺是一种在电子工业中广泛应用的技术，用于制作薄膜电路板和其他电子产品。

下面是一个关于干膜生产工艺的700字的介绍。

干膜生产工艺是一种先进的制造技术，它可以用于制作高品质的电路板。

干膜是一种特殊的光敏胶片，它可以与印刷电路板表面紧密结合，在光的作用下形成图形。

与传统的湿膜工艺相比，干膜工艺具有更高的精度和稳定性。

干膜生产工艺的主要步骤包括准备基板、涂敷干膜、曝光、显影、蚀刻和清洗。

首先，需要准备好需要制作电路的基板。

基板的材料可以是FR4、铜或其他导电材料。

然后，在基板表面涂敷一层干膜。

干膜有多种类型，可以根据需要选择不同的干膜来实现不同的功能。

涂敷干膜后，需要将其暴露在紫外光下，以形成所需的电路图案。

曝光的过程中，光线会通过掩膜上的图案，然后照射到干膜上。

只有暴露在光下的部分会发生化学反应，形成稳定的图案结构。

完成曝光后，接下来是显影的步骤。

显影是指将不需要的部分从干膜上去除的过程。

显影液会分解暴露在光下的部分干膜，使其变得可溶于溶剂。

而未暴露在光下的部分干膜则保持不变。

通过显影，可以形成所需的电路图案。

在显影完成后，接下来是蚀刻的步骤。

蚀刻是指将基板表面的铜或其他导电材料去除，从而形成所需的电路图案。

蚀刻液会溶解掉没有被干膜保护的铜层，使电路图案明确可见。

最后一步是清洗。

清洗的目的是去除干膜残留物和其他杂质，以保证电路板的质量和可靠性。

清洗过程通常使用酒精或其他溶剂进行。

干膜生产工艺具有许多优点。

首先，它可以实现高精度的电路图案，使电路板具有更好的性能和可靠性。

其次，与传统的湿膜工艺相比，干膜工艺更加环保，能够节约更多的水资源和能源。

此外，干膜工艺操作简单，工艺周期短，能够大大提高生产效率。

总之，干膜生产工艺是一种先进的制造技术，适用于电子行业中的薄膜电路板制造。

它具有高精度、稳定性和环保等优点，能够提高电路板的性能和可靠性，同时还能提高生产效率。

随着电子行业的快速发展，干膜生产工艺将继续在电子制造领域发挥重要作用。

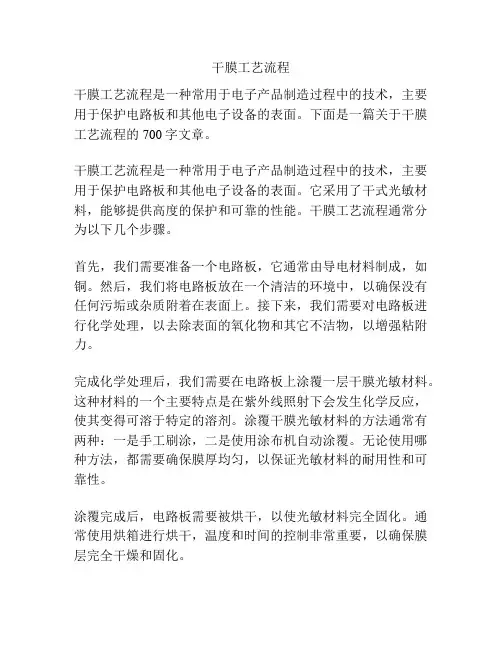

干膜工艺流程干膜工艺流程是一种常用于电子产品制造过程中的技术，主要用于保护电路板和其他电子设备的表面。

下面是一篇关于干膜工艺流程的700字文章。

干膜工艺流程是一种常用于电子产品制造过程中的技术，主要用于保护电路板和其他电子设备的表面。

它采用了干式光敏材料，能够提供高度的保护和可靠的性能。

干膜工艺流程通常分为以下几个步骤。

首先，我们需要准备一个电路板，它通常由导电材料制成，如铜。

然后，我们将电路板放在一个清洁的环境中，以确保没有任何污垢或杂质附着在表面上。

接下来，我们需要对电路板进行化学处理，以去除表面的氧化物和其它不洁物，以增强粘附力。

完成化学处理后，我们需要在电路板上涂覆一层干膜光敏材料。

这种材料的一个主要特点是在紫外线照射下会发生化学反应，使其变得可溶于特定的溶剂。

涂覆干膜光敏材料的方法通常有两种：一是手工刷涂，二是使用涂布机自动涂覆。

无论使用哪种方法，都需要确保膜厚均匀，以保证光敏材料的耐用性和可靠性。

涂覆完成后，电路板需要被烘干，以使光敏材料完全固化。

通常使用烘箱进行烘干，温度和时间的控制非常重要，以确保膜层完全干燥和固化。

烘干后，接下来就是曝光，即将电路板暴露在紫外线照射下。

这一步是干膜工艺流程的关键步骤。

通过使用掩膜，我们可以通过滤光的方式选择性地曝光光敏材料。

在曝光过程中，未被曝光的区域仍然保持可溶性，而曝光区域的光敏材料则发生化学反应并变为不可溶性。

曝光完成后，我们需要对电路板进行显影处理。

这一步骤的目的是将未曝光的光敏材料溶解掉，留下仅有曝光区域的膜层。

通过控制显影过程中的时间和温度，我们可以确保对电路板进行精确和可靠的处理。

最后的步骤是对电路板进行烘干和固化。

这样，电路板上的干膜光敏材料就可以达到最佳的保护效果。

烘干和固化的温度通常较高，以确保材料的耐久性和可靠性。

干膜工艺流程在电子产品制造中起着至关重要的作用。

它能够为电路板和其他电子设备提供高度的保护和可靠的性能。

通过严谨的操作和精确的控制，干膜工艺能够确保电子产品在各种恶劣条件下的稳定工作。

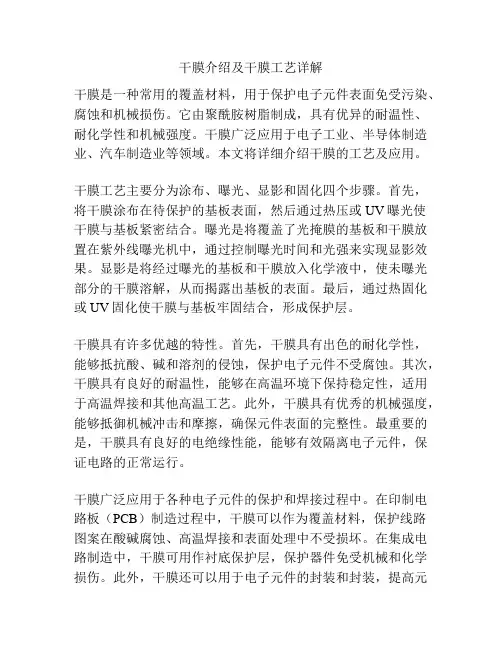

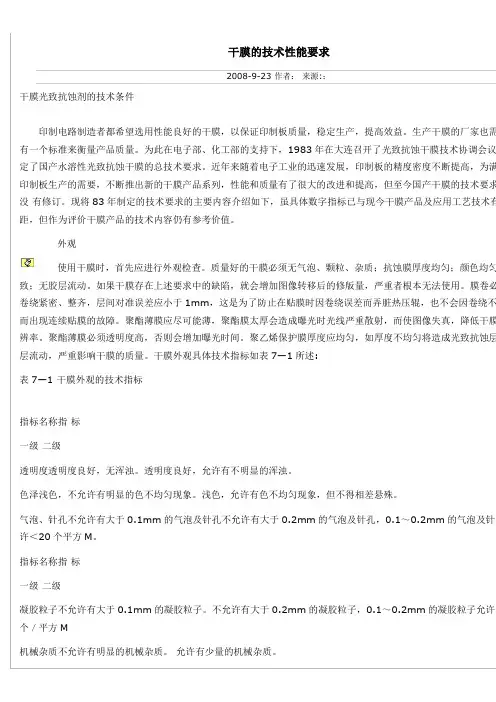

干膜介绍及干膜工艺详解干膜是一种常用的覆盖材料，用于保护电子元件表面免受污染、腐蚀和机械损伤。

它由聚酰胺树脂制成，具有优异的耐温性、耐化学性和机械强度。

干膜广泛应用于电子工业、半导体制造业、汽车制造业等领域。

本文将详细介绍干膜的工艺及应用。

干膜工艺主要分为涂布、曝光、显影和固化四个步骤。

首先，将干膜涂布在待保护的基板表面，然后通过热压或UV曝光使干膜与基板紧密结合。

曝光是将覆盖了光掩膜的基板和干膜放置在紫外线曝光机中，通过控制曝光时间和光强来实现显影效果。

显影是将经过曝光的基板和干膜放入化学液中，使未曝光部分的干膜溶解，从而揭露出基板的表面。

最后，通过热固化或UV固化使干膜与基板牢固结合，形成保护层。

干膜具有许多优越的特性。

首先，干膜具有出色的耐化学性，能够抵抗酸、碱和溶剂的侵蚀，保护电子元件不受腐蚀。

其次，干膜具有良好的耐温性，能够在高温环境下保持稳定性，适用于高温焊接和其他高温工艺。

此外，干膜具有优秀的机械强度，能够抵御机械冲击和摩擦，确保元件表面的完整性。

最重要的是，干膜具有良好的电绝缘性能，能够有效隔离电子元件，保证电路的正常运行。

干膜广泛应用于各种电子元件的保护和焊接过程中。

在印制电路板（PCB）制造过程中，干膜可以作为覆盖材料，保护线路图案在酸碱腐蚀、高温焊接和表面处理中不受损坏。

在集成电路制造中，干膜可用作衬底保护层，保护器件免受机械和化学损伤。

此外，干膜还可以用于电子元件的封装和封装，提高元件的可靠性和稳定性。

总之，干膜作为一种常用的保护材料，具有优越的性能和广泛的应用领域。

通过涂布、曝光、显影和固化等工艺步骤，可以将干膜均匀附着在基板表面，形成坚固耐用的保护层。

干膜能够有效保护电子元件免受污染、腐蚀和机械损伤，提高元件的可靠性和稳定性。

在电子工业、半导体制造业和汽车制造业等领域发挥着重要作用。

干膜作为一种常用的保护材料，具有许多优越的特性，因此在各个领域得到广泛应用。

下面将进一步介绍干膜的应用以及其在电子工业、半导体制造业和汽车制造业中的具体应用。

干膜光刻胶技术干膜光刻胶技术是一种高精度微细加工技术，适用于微电子、半导体、光电、 MEMS 等领域。

该技术利用光刻胶遮光和腐蚀等特性，在平板上制备各种微细图形和结构。

干膜光刻胶技术具有成本低、加工速度快、加工精度高等优点，因此在微电子工业中得到了广泛应用。

干膜光刻胶技术的原理是在硅片表面和光刻胶之间贴上一层薄膜，使光刻胶与硅片分离，然后通过光刻制程对胶膜进行加工。

光刻制程通常包括以下步骤：（1）洗净，将硅片表面脱脂、清洗干净。

（2）光刻胶涂覆，将光刻胶均匀地涂覆在硅片上，形成厚度为 2-4μm 的光刻胶膜。

其中，光刻胶的选择对加工精度、分辨率和加工速度等方面均有影响。

（3）加热，利用高温热板或热板和光刻炉对光刻胶进行加热，控制光刻胶的光安息点和曝光时的光子剂量。

（4）曝光，通过主曝光机或光掩膜对光刻胶进行暴露，形成所需的微细图形和结构。

（5）显影，利用显影液除去暴露于光下的光刻胶，使暴露的硅片区域裸露出来。

（6）腐蚀，通过湿法或干法腐蚀来加工出所需结构。

与传统湿法光刻相比，干膜光刻胶技术具有显著优点。

首先，干膜光刻胶不需要洗涤处理，不会对环境造成污染。

其次，干膜光刻胶技术可以减少加工时间和成本，并提高了加工效率。

此外，干膜光刻胶技术的加工精度和分辨率也得到了极大的提高。

干膜光刻胶技术近年来越来越受到研究人员和工业界的高度重视。

然而，干膜光刻胶技术也面临着一些挑战。

例如，制备高材料质量的干膜光刻胶仍然是一个难题。

此外，干膜光刻胶在加工过程中容易受到机械力和热膨胀等因素的影响，这也限制了其加工精度和分辨率。

综上所述，干膜光刻胶技术是一种高精度微细加工技术，具有成本低、加工速度快、加工精度高等优点。

该技术在微电子、半导体、光电、MEMS等领域得到了广泛应用。

虽然干膜光刻胶技术面临一些挑战，但相信在不久的将来，通过不断的研究和创新，干膜光刻胶技术将会带来更大的突破和进步。

干膜曝光工艺干膜曝光工艺是一种常用于制作印制电路板（PCB）的工艺。

干膜曝光是利用光敏干膜和紫外光源将图形图案转移到PCB基板上的过程。

首先，为了进行干膜曝光，需要先将光敏干膜粘贴在PCB基板上。

干膜是由光敏物质和聚酯薄膜构成的一种材料，它能够在紫外光的作用下发生化学反应，并固化在PCB基板上。

在将干膜粘贴在基板上后，需要将图形图案传输到干膜上。

这一步骤通常使用曝光机进行，曝光机会利用紫外光源照射干膜，将图形图案暴露在上面。

暴露后的干膜在紫外光的作用下会发生化学反应，使得未暴露的部分保持柔软，而已经暴露的部分则变得硬化。

接下来，需要进行干膜的显影。

显影过程中，会使用一种化学溶液将未曝光的部分从干膜上洗掉，只留下已经曝光固化的部分。

这一步骤十分关键，因为它能够确保将图形图案准确地转移到PCB基板上。

最后，通过去除干膜，就可以得到最终的PCB板。

通常会使用酸性溶液或碱性溶液将干膜从PCB基板上去除，同时保持已固化的部分不受影响。

干膜曝光工艺相对于其他印制电路板制作工艺具有许多优点。

首先，它能够实现高精度的图形图案转移，可以制作出细线宽和小间距的电路。

其次，干膜曝光工艺具有较高的生产效率，能够快速完成大量的PCB制作任务。

此外，干膜曝光工艺还具有较低的成本和良好的可重复性。

总的来说，干膜曝光工艺是一种重要的PCB制作工艺，它能够实现高精度和高效率的图形图案转移。

随着技术的发展，干膜曝光工艺在PCB行业中的应用将会更加广泛。

干膜曝光工艺是印制电路板（PCB）制造过程中至关重要的一环。

它不仅能够实现高精度的图形图案转移，还能够提高生产效率，降低成本，以及保证制造的可重复性。

在干膜曝光工艺中，光敏干膜是关键的材料之一。

光敏干膜是由聚酯薄膜和光敏物质组成的，在曝光过程中会发生化学反应。

干膜有很好的粘附性，可以牢固地贴在PCB基板上，提供稳定的工作平台。

在进行干膜曝光之前，需要进行图形设计和制作。

设备通常使用计算机辅助设计（CAD）软件来完成PCB的图形设计。

干膜曝光工艺（一）干膜曝光即在紫外光照射下，光引发剂吸收了光能分解成游离基，游离基再引发光聚合单体进行聚合交联反应，反应后形成不溶于稀碱溶液的体型大分子结构。

曝光一般在自动双面曝光机内进行，现在曝光机根据光源的冷却方式不同，可分风冷和水冷式两种，影响曝光成像质量的因素除干膜光致抗蚀剂的性能外，光源的选择、曝光时间(曝光量) 的控制、照相底版的质量等都是影响曝光成像质量的重要因素。

一。

光源的选择任何一种干膜都有其自身特有的光谱吸收曲线，而任何一种光源也都有其自身的发射光谱曲线。

如果某种干膜的光谱吸收主峰能与某种光源的光谱发射主峰相重叠或大部分重叠，则两者匹配良好，曝光效果最佳。

国产干膜的光谱吸收曲线表明，光谱吸收区为310?440nm(毫微米)。

镐灯、高压汞灯、碘镓灯在310?440nm波长范围均有较大的相对辐射强度，是干膜曝光较理想的光源。

氙灯不适应于干膜的曝光。

同时还应考虑选用功率大的光源，因为光强度大，分辨率高，而且曝光时间短，照相底片受热变形的程度也小，此外灯具设计也很重要，要尽量做到使入射光均匀性好，平行度高，以避免或减少图形曝光不均匀。

二。

曝光时间(曝光量)的控制在曝光过程中，干膜的光聚合反应并非“一引而发”或“一曝即成”，而是大体经过三个阶段。

干膜中由于存在氧或其它有害杂质的阻碍，因而需要经过一个诱导的过程，在该过程内引发剂分解产生的游离基被氧和杂质所消耗，单体的聚合甚微。

但当诱导期一过，单体的光聚合反应很快进行，胶膜的粘度迅速增加，接近于突变的程度，这就是光敏单体急骤消耗的阶段，这个阶段在曝光过程中所占的时间比例是很小的。

当光敏单体大部分消耗完时，就进入了单体耗尽区，此时光聚合反应已经完成。

该过程类似于原子弹爆炸的过程。

正确控制曝光时间是得到优良的干膜抗蚀图像非常重要的因素。

当曝光不足时，由于单体聚合的不彻底，在显影过程中，胶膜溶涨变软，线条不清晰，色泽暗淡，甚至脱胶，在电镀前处理或电镀过程中，膜起翘、渗镀、甚至脱落。

线路板干膜流程
线路板干膜流程是一种常见的印刷电路板制造工艺，它采用干膜技术，通过将干膜覆盖在铜箔上，再通过光照、显影、蚀刻等工艺步骤，最终形成电路图案。

下面我们来详细了解一下线路板干膜流程。

准备工作。

在进行线路板干膜流程之前，需要准备好所需的材料和设备，包括铜箔、干膜、光刻机、显影液、蚀刻液等。

同时，还需要对工作环境进行清洁和消毒，确保制造过程中不会受到污染。

铜箔处理。

将铜箔切割成所需的尺寸，并进行表面处理，以便干膜能够更好地附着在铜箔上。

通常采用化学方法进行表面处理，如酸洗、碱洗等。

接着，干膜覆盖。

将干膜覆盖在铜箔上，并通过热压等方式使其牢固地附着在铜箔上。

干膜的厚度和质量对最终电路板的质量有很大影响，因此需要严格控制干膜的质量。

然后，光刻。

将电路图案通过光刻机照射在干膜上，形成暴露区和未暴露区。

暴露区的干膜会被光照固化，而未暴露区的干膜则不会固化。

接下来，显影。

将暴露区的干膜通过显影液处理，使其溶解掉，露出铜箔。

未暴露区的干膜则不会被显影液溶解。

蚀刻。

将露出的铜箔通过蚀刻液处理，使其被蚀刻掉，形成电路图
案。

未被蚀刻的铜箔则保留下来，成为电路板的导线。

以上就是线路板干膜流程的主要步骤。

通过这种工艺制造出来的电路板质量稳定、精度高，广泛应用于电子产品制造领域。
