实验一_PLC实现的天塔之光彩灯控制

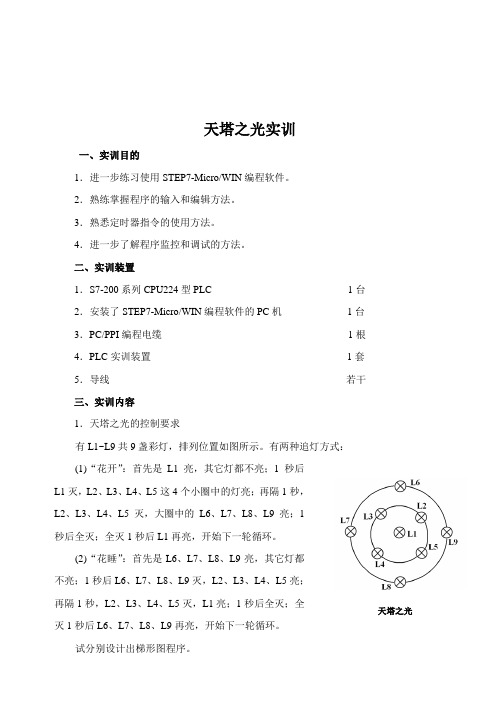

天塔之光实训一、实训目的1．进一步练习使用STEP7-Micro/WIN编程软件。

2．熟练掌握程序的输入和编辑方法。

3．熟悉定时器指令的使用方法。

4．进一步了解程序监控和调试的方法。

二、实训装置1．S7-200系列CPU224型PLC 1台2．安装了STEP7-Micro/WIN编程软件的PC机1台3．PC/PPI编程电缆1根4．PLC实训装置1套5．导线若干三、实训内容1．天塔之光的控制要求有L1~L9共9盏彩灯，排列位置如图所示。

有两种追灯方式：(1)“花开”：首先是L1亮，其它灯都不亮；1秒后L1灭，L2、L3、L4、L5这4个小圈中的灯亮；再隔1秒，L2、L3、L4、L5灭，大圈中的L6、L7、L8、L9亮；1秒后全灭；全灭1秒后L1再亮，开始下一轮循环。

(2)“花睡”：首先是L6、L7、L8、L9亮，其它灯都不亮；1秒后L6、L7、L8、L9灭，L2、L3、L4、L5亮；再隔1秒，L2、L3、L4、L5灭，L1亮；1秒后全灭；全灭1秒后L6、L7、L8、L9再亮，开始下一轮循环。

试分别设计出梯形图程序。

天塔之光2．天塔之光的I/O分配3．天塔之光“花开”的梯形图图1 天塔之光“花开”的梯形图四、实训步骤1．接线。

①将PLC实训装置输入侧COM0端子接24V电源正极、C0端子接24V电源负极；②输出侧COM0端子接24V电源正极、C0端子接24V电源负极；③输出侧COM1端子接24V电源正极、C1端子接24V电源负极；④将“天塔之光”实验板上的电源和L1~L9按I/O分配与输出相连。

2．开机并新建一个项目。

3．程序录入。

在梯形图编辑器主程序OB1中输入、编辑如图1所示梯形图，并转换成语句表指令。

4．给梯形图加网络标题和网络注释。

5．编译程序并观察编译结果，若提示错误，则修改，直到编译成功。

6．将程序下载到PLC。

7．运行程序。

8．监控程序。

9．仿照天塔之光“花开”梯形图，设计天塔之光“花睡”梯形图，并实验。

PLC流水灯及天塔之光的报告一、引言PLC（Programmable Logic Controller，可编程逻辑控制器）是一种数字化、多功能、可编程的工控系统，其功能主要是对外部设备进行控制，例如流水灯和天塔之光。

下面将对PLC流水灯和天塔之光进行详细介绍。

二、PLC流水灯原理及实现流水灯是一种常见的电子产品，它由多个LED灯组成，这些LED灯通过不断的交替点亮，形成灯光一直在流动的效果。

PLC流水灯通过PLC控制器控制LED的点亮和熄灭，从而实现流动灯光效果。

1.设计LED灯的连接电路：根据所选的LED灯数量和布局，设计电路板连接LED灯。

2.编写PLC程序：通过PLC编程软件，编写程序，设定每个LED灯的点亮和熄灭时间，以及流动灯光的顺序。

3.连接PLC和LED灯：将PLC输出口与LED灯串联连接，实现PLC控制LED灯的点亮和熄灭。

三、PLC天塔之光原理及实现天塔之光是由多个LED灯组成的照明装置，通过不同颜色、亮度的LED灯光变化，制造出一种艺术效果。

PLC天塔之光通过PLC控制器对LED灯光进行编程控制，实现天塔之光的效果。

PLC天塔之光的实现步骤如下：1.选择LED灯：根据设计要求，选择合适的LED灯，包括颜色、亮度等参数。

2.设计电路连接：根据LED灯的数量和布局，设计电路连接图。

3.编写PLC程序：通过PLC编程软件，编写程序，设定每个LED灯的亮度、颜色和闪烁时间等效果。

4.连接PLC和LED灯：将PLC输出口与LED灯串联连接，实现PLC对LED灯的控制。

四、PLC在流水灯和天塔之光中的优势1.灵活性：通过PLC控制器的程序编写，可以根据需要设定流水灯和天塔之光的灯光模式、亮度、颜色等参数，具有很高的灵活性。

2.稳定性：PLC控制器具有稳定性强、抗干扰能力高的特点，可以保证流水灯和天塔之光的正常运行。

3.可靠性：PLC流水灯和天塔之光的控制由PLC控制器完成，由于PLC控制器经过专门的测试和验证，因此具有较高的可靠性，可以长时间稳定工作。

扬州工业职业技术学院毕业设计课题名称： PLC控制天塔之光系统的设计系部：电子信息工程系班级：0603机电技术目录前言 (3)第1章概论 (4)1.1天塔之光系统的意义、现状及要求 (4)1.1.1 课题背景及目的 (4)1.1.2 技术现状 (4)1.2彩灯的发展 (4)1.2.1 彩灯的最初来源 (4)1.2.2 彩灯给城市带来的五彩缤纷 (5)1.3PLC的发展 (5)1.4PLC的定义及特点 (6)第2章硬件电路的设计 (7)2.1天塔之光电路的设计 (7)2.2开关电路的设计 (8)第3章软件设计 (9)3.1软件设计的方案 (9)3.2PLC结构 (9)3.3工作原理 (9)3.4编程语言 (10)3.5硬件组态 (12)3.6S7-300的指令系统 (13)3.7天塔之光的工作要求 (13)3.8梯形图 (15)第4章调试过程 (26)4.1硬件调试 (26)4.2软件调试 (26)4.3联机调试 (30)结束语 (40)致谢 (33)参考文献 (33)附图 (34)PLC控制天塔之光系统的设计金玲玲0603机电技术[摘要]本次毕业设计是应用S7-300 PLC天塔之光设计的硬件电路，并利用OB1的梯形图控制程序设计。

通过控制S7－300 PLC的定时继电器的功能来实现各彩灯按一定的规律点亮和熄灭。

接通延迟定时器SD的特点（如果RLO有正跳沿，则接通延迟定时器启动指令，以设定的时间值启动指令的定时器）。

这种控制电路结构简单，可靠性高，应用性强；软件程序适应范围广，对各彩灯按一定的规律点亮和熄灭的控制，只需要改变相应的定时器的时间接通即可。

[关键词] PLC 彩灯梯形图；前言随着科技的飞速发展，无论在日常生活中，还是在工农业发展中，PLC具有广泛的应用。

PLC的一般特点：抗干扰能力强，可靠性极高、编程简单方便、使用方便、维护方便、设计、施工、调试周期短、易于实现机电一体化。

PLC总的发展趋势是：高功能、高速度、高集成度、大容量、小体积、低成本、通信组网能力强。

plc天塔之光的实验心得1.引言1.1 概述PLC（可编程逻辑控制器）是一种用于自动控制工业过程的数字计算机。

它由一系列可编程的逻辑功能组件组成，可以根据预先设定的程序来执行各种控制操作。

PLC广泛应用于生产线自动化、工艺控制和机械控制等领域。

本文将围绕PLC天塔之光的实验进行介绍和探讨。

PLC天塔之光是一个集成多种功能的工业控制系统，它能够实现对光线的精确控制，并通过内部的逻辑判断和指令执行来实现各种场景下的灯光效果。

在实验中，我们首先对PLC天塔之光的组成和原理进行了深入研究。

根据其设计的电路原理和控制逻辑，我们编写了一套完整的PLC程序，实现了对灯光的开关、亮度和颜色等参数的控制。

在实验过程中，我们通过多次调试和测试，逐步优化了PLC程序的性能和稳定性。

通过对PLC的监测和反馈信号的分析，我们不断调整和改进控制算法，使得天塔之光的灯光效果更加逼真和出色。

实验结果表明，PLC天塔之光的控制系统具备良好的稳定性和可靠性。

在不同场景下，它能够准确地实现各种灯光效果的切换和调节，为工业生产和艺术设计提供了创新的解决方案。

本文的目的在于总结和分享我们在PLC天塔之光实验中的经验和心得，希望能够为其他对PLC技术感兴趣的研究者和工程师提供一些参考和借鉴，推动PLC在工业自动化领域的应用和发展。

同时，我们还将提出一些对未来实验的建议，以期进一步完善和优化PLC天塔之光的功能和性能。

接下来的章节将详细介绍实验背景和实验过程，并对实验结果进行总结和分析。

欢迎大家继续阅读并参与我们的讨论。

1.2文章结构文章结构部分的内容如下：文章结构部分旨在介绍整篇文章的组织架构，让读者能够清晰了解文章的分章节结构和内容安排。

本文按照以下几个部分进行组织和阐述。

第一部分是引言。

引言部分主要概述了本文要讲述的主题——PLC天塔之光的实验心得。

在引言中，我们会简要介绍PLC天塔的背景和意义，以及本文的目的和重要性。

第二部分是正文。

天塔之光plc的实验总结天塔之光PLC实验总结一、实验目标本实验的主要目标是学习和掌握可编程逻辑控制器（PLC）的基本原理和应用，通过天塔之光的实验平台，熟悉PLC的基本操作、编程、以及实际应用。

同时，我们也希望能够理解并实现基本的逻辑控制、顺序控制和过程控制。

二、实验原理可编程逻辑控制器（PLC）是一种专门为工业环境设计的数字电子设备。

它采用可编程的存储器，用于执行逻辑运算、顺序控制、定时、计数和算术运算等操作，并通过数字或模拟输入/输出控制各种类型的机械或生产过程。

PLC的编程语言通常包括指令表（IL）、梯形图（LD）、顺序功能图（SFC）和结构化文本（ST）。

三、实验步骤1. 搭建实验平台：按照实验指导书的说明，正确连接天塔之光PLC的各个部分，包括电源、CPU模块、输入输出模块等。

2. 编程环境设置：安装并设置PLC的编程软件，如STEP 7，确保能够与PLC正确通信。

3. 编写程序：根据实验要求，编写PLC程序。

这可能包括逻辑控制、顺序控制等。

4. 程序下载与调试：将编写的程序下载到PLC中，然后通过调试来检查程序是否满足要求。

5. 运行与测试：运行PLC程序，观察并记录实验结果，检查是否达到预期效果。

6. 清理与关闭：在完成实验后，按照安全规定关闭电源，整理实验设备。

四、实验结果及分析在本次实验中，我们成功地实现了对天塔之光PLC的基本操作和编程。

通过编写简单的逻辑控制和顺序控制程序，我们能够控制LED灯的亮灭和天塔的旋转。

此外，我们还对PLC的定时器和计数器功能进行了探索。

实验结果基本符合预期，但在程序调试过程中，我们遇到了一些问题，如通信故障和逻辑错误。

通过查阅资料和反复调试，我们最终解决了这些问题。

五、实验总结通过本次实验，我们深入了解了PLC的基本原理和应用，掌握了PLC的基本操作和编程技巧。

实验过程中，我们不仅学会了如何编写简单的逻辑控制和顺序控制程序，还对PLC的定时器和计数器功能有了更深入的理解。

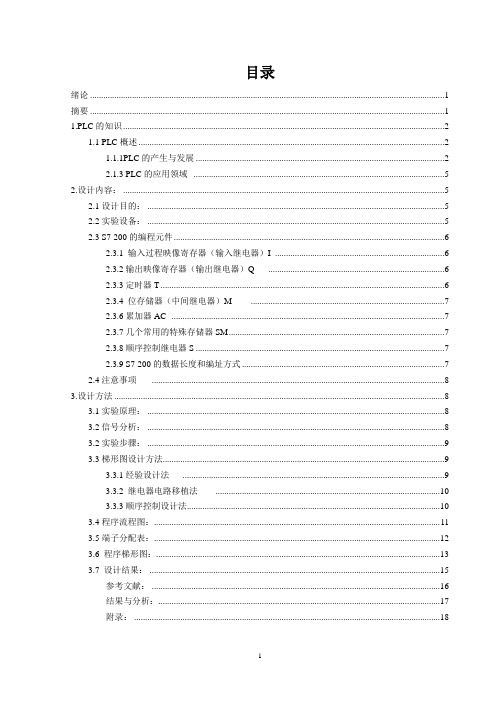

目录绪论 (1)摘要 (1)1.PLC的知识 (2)1.1 PLC概述 (2)1.1.1PLC的产生与发展 (2)2.1.3 PLC的应用领域 (5)2.设计内容： (5)2.1设计目的： (5)2.2实验设备： (5)2.3 S7-200的编程元件 (6)2.3.1 输入过程映像寄存器（输入继电器）I (6)2.3.2输出映像寄存器（输出继电器）Q (6)2.3.3定时器T (6)2.3.4 位存储器（中间继电器）M (7)2.3.6累加器AC (7)2.3.7几个常用的特殊存储器SM (7)2.3.8顺序控制继电器S (7)2.3.9 S7-200的数据长度和编址方式 (7)2.4注意事项 (8)3.设计方法 (8)3.1实验原理： (8)3.2信号分析： (8)3.2实验步骤： (9)3.3梯形图设计方法 (9)3.3.1经验设计法 (9)3.3.2 继电器电路移植法 (10)3.3.3顺序控制设计法 (10)3.4程序流程图： (11)3.5端子分配表： (12)3.6 程序梯形图： (13)3.7 设计结果： (15)参考文献： (16)结果与分析： (17)附录： (18)绪论天塔之光控制系统主要应用在闪光灯或花样灯饰中，目前我国灯具市场的发展空间十分广阔。

近年来，伴随我国人民生活水平逐年提高，城镇住宅建设以及室内装饰装修热度不减，人均住房面积的扩大，在促使一室一灯为一室多灯、增加局部照明的同时，所用灯具正逐步由低档产品向中高档产品发展，民用照明需求旺盛。

按照城市小康家庭的消费标准，客厅、饭厅、卧室、厨房、浴室都应安装不同类别的灯饰，如台灯、落地灯、壁灯、天花灯、吊灯、壁柜灯、油烟机照明灯、镜前灯、夜间照明灯等等。

从发展趋势上看，今后灯具除了其外观及内在质量要求越来越优秀、时尚、体现个性等，对其功能细化、科技含量、节能环保等方面的要求也越来越高。

作为与人们日常生活密切相关的灯饰市场需求，更是以每年15％左右的幅度增长。

实训报告书课程名称《可编程控制器系统及应用》班级与班级代码12021012专业电子信息工程技术指导教师** 20122750**提交日期2014 年11月14 日PLC实训任务书3一、实训任务：天塔之光控制（实验指导书第二部分实验六）二、报告要求1、封面、前言、目录、正文、总结、参考书目2、正文1）概述什么是PLC，给出CP1H、CP1E的主要编程资源（参见表3-3）2）概述PLC项目开发的过程（参考第7章）3）分析控制要求4）分配PLC的输入和输出点（做出地址分配表）5）硬件连接(画出主要的电路图)6）使用C*-PROGRAMMER编写程序(给出梯形图程序)7）下载程序并进行调试（调试通过可让老师打分）3、总结：总结必须是自己的感受，不能照抄别人的总结4、参考书目可看教材后的参考文献，从其中选择3-4本较新的就行。

学生：指导教师：2014年11月前言随着科技的飞速发展，无论在日常生活中，还是工农业发展中，PLC具有广泛的应用。

PLC的一般特点：抗干扰能力强，可靠性极高，编程简单方便，使用方便，维护方便，设计，施工，调试周期短，易于实现机电一体化。

PLC总的发展趋势是：高功能，高速度，高集成度，大容量，小体积，低成本，通信组网强。

天塔之光控制系统主要应用在闪光灯或花样灯饰中，目前我国灯具市场的发展空间十分广阔。

近年来，伴随我国人民生活水平逐年提高，城镇住宅建设以及室内装饰装修热度不减，人均住房面积的扩大，在促使一室一灯为一室多灯、增加局部照明的同时，所用灯具正逐步由低档产品向中高档产品发展，民用照明需求旺盛，因此，天塔之光具有较高的实用价值。

本次设计的天塔之光的控制电路结构简单，可靠性高对各灯的规律点亮和熄灭的控制，只需要改变相应的定时器的时间接通即可，通过本设计，旨在将PLC的硬件知识与软件知识融会贯通，设计出实用的系统。

目录一、PLC概述11.1 PLC的由来、定义及发展史1二、CP1H、CP1E的主要编程资源2.1 CP1H的主要编程资源22.2 CP1E的主要编程资源2三、PLC项目开发的过程33.1 控制系统的设计步骤33.2 可编程序的控制器的选择4四、天塔之光项目设计54、1实训器材54、2实训原理54、3实训内容及步骤64.4天塔之光程序梯形图7总结8参考文献9一、PLC概述1.1 PLC的由来、定义及发展史可编程控制器（ProgrammableController）是计算机家族中的一员，是为工业控制应用而设计制造的。

天塔之光报告实验目的：如图所示：天塔之光，通过PLC控制实现不同的闪亮图案。

实验过程：一、I/O的分布：PLC的I/O的地址连接的外部设备PLC的I/O的地址连接的外部设备X0 启动按钮SB1 X1 外部灯L1X2 外部灯L2X3 外部灯L3X4 外部灯L4X5 外部灯L5X6 外部灯L6X7 外部灯L7X10 外部灯L8X11 外部灯L9二、实现过程：本过程通过四个大部分，实现不同的闪亮.第一部分：1、闪亮顺序：L1（闪亮间隔0.09s）→L2、L3、L4、L5（闪亮间隔0.03s）→L6、L7、L8、L9（闪亮间隔0.03s）→L6、L8（闪亮间隔0.03s）→L7、L9（闪亮间隔0.03s）→L6、L8（闪亮间隔0.03s）→L7、L9。

2、中间继电器控制表：PLC的I/O输出口中间继电器Y1 M11Y2 M12Y3 M12Y4 M12Y5 M12Y6 M13、M14、M16Y7 M13、M15、M17Y8 M16、M14Y9 M15、M173、程序第二部分：1、闪亮顺序：L2、L3、L4、L5（闪亮间隔0.15s）→L2、L4（闪亮间隔0.05s）→L3、L5（闪亮间隔0.05s）→L2、L4（闪亮间隔0.05s）→L3、L5（闪亮间隔0.05s）→L2、L4（闪亮间隔0.05s）→L3、L5（闪亮间隔0.05s）→L1。

2、中间继电器控制表：PLC的I/O输出口中间继电器Y1 M28Y2 M21、M22、M24、M26Y3 M21、M23、M25、M27Y4 M21、M22、M24、M26Y5 M21、M23、M25、M27 3、程序第三部分：1、闪亮顺序：L1（闪亮间隔0.01s）→L5（闪亮间隔0.01s）→L4（闪亮间隔0.01s）→L3（闪亮间隔0.01s）→L2（闪亮间隔0.01s）→L9（闪亮间隔0.01s）→L8（闪亮间隔0.01s）→L7（闪亮间隔0.01s）→L6（闪亮间隔0.01s）→L7（闪亮间隔0.01s）→L8（闪亮间隔0.01s）→L9（闪亮间隔0.01s）→L2（闪亮间隔0.01s）→L3（闪亮间隔0.01s）→L4（闪亮间隔0.01s）→L5（闪亮间隔0.01s）→L1（闪亮间隔0.01s）。

实验十六天塔之光控制
一、实验目的
1、掌握SFT指令的工作原理。

2、学会用PC基本指令和功能指令实现天塔之光控制的编程。

二、实验设备
1、PC可编程序控制器实验台 1台
2、PC机（个人电脑） 1台
3、编程电缆 1根
4、连接导线若干
三、实验连线
COM0、COM1、COM2（主机输出区）→0V（电源供给区）
CO（主机输入区）→0V（电源供给区）
24V（实验区）→24V（电源供给区）
COM（按钮开关公共端）→24V（电源供给区）
四、实验内容及步骤
1、程序设计要求
合上启动按钮SB1，则灯L1亮；一秒后L1灭，L2亮；再一秒后，L2灭，L3亮；再一秒后，L3灭，L4亮；再一秒后，L4灭，L5亮；再一秒后，L5灭，L6亮；再一秒，L6灭。

然后循环开始。

按下停止按钮，则停止运行。

控制要求如图所示：
L1L2L3L4L5L6
五、I/O端口设置
1、I/O端口分配表
2、I/O端口连线图
六、梯形图设计
七、程序修改
若将控制要求改为如下图所示，程序要怎么修改。

L1L2L3L4L5L6。
