煤矿常见地质构造.
陷落柱编号
• 1、陷字第一个字X加序号，如：X1、X2、 X3....... • 2、
三、褶皱构造
• 1、背斜
• 2、向斜
背斜
向斜
褶皱构造中的一个弯曲—褶曲。 向上的弯曲—背斜，向下的弯曲—向斜。 背斜核心的岩层较老，外围的岩层 较新。向斜核心的岩层较新，外围的 岩层较老。
褶曲形态
水平岩层 1.水平岩层：基本保持水平状态的沉积岩层（倾角﹤50 ） 。 2.水平岩层特征： A.地质界线与地形等高线平行或重合； B.老岩层在下，出露在地形低处；新岩层在上，分布在高处； C.岩层厚度是其顶、底面的标高差； D.岩层出露宽度取决于岩层厚度和地面坡度。
F20：
该符号主要出现在采掘工程平面图、井 上下对照图及构造与巷道关系示意图上。
其中： 1、F20表示断层的编号； 2、H=3m指的是断层的落差是3m； 3、33°代表是断层面的倾角； 4、长线所指方向代表断层的走向； 5、箭头所指方向代表断层面的倾向； 6、短线代表断层下降盘所在的一侧。
• 即：正断层的倾向与下降盘在同一侧， 图中表示为箭头指向与两短线同向。
94303正断层
F85
破顶区 石灰岩 泥岩 破底区 砂质泥岩
开始过断层示意图
94303正断层
F85
进风巷
9号煤
泥岩
破底区 9号煤
后期过断层示意图
逆断层
IX2224巷逆断层
砂质泥岩
H=2m 泥岩
0.7m
94307机采面切眼逆断层
掘进方向 F83 H=1.3m 2.0m
探测煤层
切眼左帮示意图
92311工作面逆断层
（二）、按断层两盘相对运动分类
1．正断层：上盘下降、下盘上升的断层； 下盘上升 断层面 断层面
煤矿地质构造培训课件
煤炭勘探案例
分享一些成功的煤炭勘探案例。
煤矿工程实践经验分 享
汇总工程实践中的经验教训和 解决方案。
学习效果总结与评估
1 课程回顾
总结煤矿地质构造培训课 程的主要内容和要点。
2 学习效果评估
通过测验和问卷调查对学 员的学习效果进行评估。
3 意见反馈
收集学员对本课程的意见 和建议。
煤矿地质构造培训课件
欢迎来到煤矿地质构造培训课件。本课程将带你深入了解煤矿地质构造的基 本知识，包括课程目的、内容和时间安排。
课程介绍
课程目的
帮助学员掌握煤矿地质构造 的基本概念和方法。
课程内容
包括煤矿地质构造概述、煤 矿地质勘查、煤矿地质构造 工程治理等。
课程时间
共计10个小时，分为5个模块。
煤矿地质构造概述
4
分析煤矿地质灾害的成因和防治方法。
煤矿地质构造工程治理
煤炭露天开采
详细讲解煤炭露天开采的工程方法和安全措施。
煤炭地下采掘
介绍煤炭地下采掘的技术和设备应用。
煤矿安全生产
强调煤矿安全生产的重要性和措施。
煤炭科技进展
展示煤炭科技在矿山工程中的应用和未来发展方向。
实践案例分析
煤矿地质构造实例
介绍几个真实煤矿地质构造的 案例。
2 煤矿地质构造
深入探讨煤矿地质构造的形成和类型。
3 煤矿地质特征
解析煤矿地质的特点和内在规律。
煤矿地质勘查
1
煤炭地质调查概述
介绍煤炭地质调查的目的和方法。
煤层地质勘探
2
深入研究煤层地质的勘探技术和步骤。
3
煤矿地质预报
探讨煤矿地质预报的原理和实践。
煤矿地质灾害

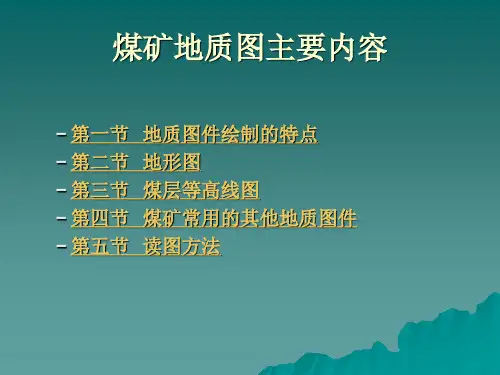

煤矿地质图
第二节 地形图
二、等高线图上各种地形的表示方式
山岗和凹坑
山脊和山谷
第二节 地形图
山坡等高线及断面
鞍部地形等高线
地形剖面图
第二节 地形图Leabharlann 三、根据等高线图作地形剖面图
– 1）根据工程需要在地形图上画出剖面位置线AB。 – 2）将AB线与等高线相交的各点编号，注明各点标高。 – 3）在图的下方或另用一张纸绘地形剖面图。在这张纸 上先做一条水平直线，以地形等高线图上所做剖面位 置的最低标高为此水平线的标高，此处为10m。 – 4）根据等高线图的比例尺和等高距做出平行于该直线 的水平线，并注明标高。 – 5）过等高线图上各交点，向剖面图上的水平线作垂直 引线，根据各点的标高在剖面图上确定各点的位置， 并编号1′、2′、3′……。 – 6）用圆滑的曲线连接这些实际位置点，即绘成地形剖 面图。
– 补充：褶曲构造（向斜和背斜）的三点判别法
第三节 煤层等高线图
煤层走向和倾角变化 盆地和穹隆构造
煤层褶曲 煤层倒转的等高线图
第三节 煤层等高线图
2．断层
– 在煤层等高线图上，断层是用断层面与煤层层 面的交线的水平投影来表示，一般叫做断层交 线或交面线。因为断层有上下两盘，所以一条 断层有两条交面线，上盘交面线用符号—· —表 示，下盘交面线用符号——表示。断层使煤层 底板等高线失去连续性，一般情况下，正断层 表现为等高线中断缺失，中断缺失部分为无煤 带，逆断层表现为煤层等高线重叠，重叠部分 为煤层上下两盘重复区，如图2-16。
第三节 煤层等高线图
一、煤层顶底板等高线图
– 煤层层面与具有一定高程的水平面相交所得到的交线，就是煤层 层面上的等高线。把煤层层面上的等高线用标高投影的方法投影 到水准面上，得到的图形就是煤层等高线图。 – 煤层层面有上下之分，上层面是煤层与顶板的交面，下层面是煤 层与底板的交面。上层面等高线图叫做煤层顶板等高线图，下层 面等高线图又称为煤层底板等高线图。煤层顶、底板等高线图都 是煤矿常用图纸，尤其底板等高线图运用最为普遍。 – 煤层顶底板等高线图是反映煤层空间形态和构造变动的重要地质 图件，是煤矿设计，生产、储量计算的基础。图2-19为某矿煤层 底板等高线图。 – 煤层顶底板等高线图的比例尺，根据生产需要和地质条件确定， 常用的比例尺是1∶5000、l∶2000、l∶1000。等高距的大小 取决于图纸的比例尺和煤层倾角，常用的等高距是100m，50m、 20m。
煤矿地质 第十章 主要地质图件
C3
C3 Q C2 C1 S1 Q S1
30
300
C3
15
50 300 45 250
40
3 00
35
C2
C1 300 12 55
C3
25
250 30 0
P1
C2
中石炭统灰岩 下石炭统细砂岩 （厚度250m） 下志留统板岩 上奥陶统灰岩
40
青岩顶
40 0 35 0
51
C2
70 75
C2
3 00
S1 65 O3
第十章：煤矿主要地质图
二、水平切面图的编制方法 （一）利用地质剖面图编制 1.确定图件比例尺 2.准备平面底图 3、确定编图水平高程 4、投绘地质点 5、对比连线
第十章：煤矿主要地质图
第十章：煤矿主要地质图
褶曲转折端的绘制
第十章：煤矿主要地质图
（二）根据井巷实际资料编制 1、准备底图及编图资料 2、填绘地质资料 三、各种地质现象在水平切面图上的表现 1、单斜构造 2、褶曲 3、断层
（五）根据地形地质图编制剖面图
第十章：煤矿主要地质图
第十章：煤矿主要地质图
三、各种地质现象在地质剖面图上的表现
1、单斜岩层
2、褶曲
3、断层
第十章：煤矿主要地质图
第三节：水平切面图 一、概念、内容及作用 1、概念 反映某一水平地质情况和井巷工程的图件，称之 为水平切面图。在煤矿生产中。水平切面图是沿某一 开采水平进行编制的。
第十章：煤矿主要地质图
二、地形地质图的编制方法
（一）地形地质图的填绘 1、先选典型的剖面进行研究 2、根据比例尺的要求按一定间距、路线和观测点进行观 察研究。将所有地质界线填到图上。
煤矿地质学 常见岩石图片
岩石名称：黑曜岩 英文名称：Obsidian 颜色：灰黑 构造：块状构造。 结构：玻璃质结构
黑云母是云母类矿物中的一种，为硅酸盐矿物。 黑云母主要产 于变质岩中，在花岗岩等其他一些岩石中也有。黑云母的颜色从 黑到褐、红色或绿色都有，具有玻璃光泽。形状为板状、柱状
岩石名称：花岗岩 英文名称：Granite 颜色：浅灰色，带褐绿色调 构造：块状构造 结构：粗粒等粒结构
岩石名称：橄榄岩 英文名称：peridotite 颜色：淡灰色 构造：块状构造 结构：中粒粒状变晶结构
中文名称：褐铁矿英文名称：monite 定义：以针铁矿FeO(OH) 或水针铁矿FeO(OH)· nH2O为主，并含纤铁矿、铝的氢氧化物、 含水二氧化硅、黏土矿物等天然多矿物混合物。是提取铁，制造 生铁、钢、纯铁的矿物原料。
常 见 岩 石 图 片
安山岩（andesite）是中性的钙碱性喷出岩。与闪长岩成分相当。 安山岩一词来源于南美洲西部的安第斯山名Andes。分布于环太 平洋活动大陆边缘及岛弧地区。产状以陆相中心式喷发为主， 常与相应成分的火山碎屑岩相间构成层火山。有的呈岩钟、岩 针侵出相产出。安山岩火山的高度最大，一般高500～1500米， 个别可达3000米以上。
岩石名称：辉绿岩 英文名称：Diabase 颜色：深灰色 构造：块状构造 结构：辉绿结构
岩石名称：辉长岩 英文名称：Gabbro 颜色：深灰色 构造：块状构造 结构：中细粒等粒结构
角闪岩,大部分或主要由角闪石族矿物组成的一种岩石。 这一名称既用来表示火成岩，也用来表示变质岩。
孔雀石(malachite ),化学式为Cu2CO3(OH)2，晶体属单斜晶系 的碳酸盐矿物。是提取铜、制造铜合金、雕刻工艺品、宝石、 观赏石等的矿物原料。
煤矿地质PPT课件
煤矿地质PPT课件
2024/1/27
1
• 煤矿地质概述 • 煤层与煤质 • 构造与地应力 • 水文地质条件 • 瓦斯地质 • 顶底板条件 • 环境地质问题与对策
2024/1/27
目录
2
01
煤矿地质概述
2024/1/27
3
煤矿地质定义与特点
2024/1/27
煤矿地质定义
研究煤的形成、赋存状态、煤质 变化及煤矿床与周围地质体之间 关系的科学。
9
煤层厚度变化规律
2024/1/27
煤层厚度变化的原因
主要受古地理环境、沉积物供应、构造运动等多种因素影响。不同地区的煤层厚度变化规 律各异。
煤层厚度变化类型
根据煤层厚度变化的特点和规律，可分为稳定型、较稳定型、不稳定型和极不稳定型四种 类型。
煤层厚度变化对煤矿生产的影响
煤层厚度变化直接影响煤矿的开拓部署、采区划分和回采工作面的布置等，对煤矿生产的 安全和经济效益产生重要影响。
01
泥岩：质地松软，承载能力弱。
石灰岩：质地坚硬，但易溶蚀，承载能力中等。
03
顶底板岩石分类
2024/1/27
04
根据岩石强度、稳定性等特征，可将顶底板岩石分为稳定、较稳定、 不稳定三类。
26
顶底板稳定性评价方法
2024/1/27
01
现场观测法
02
通过定期观测顶底板移近量、冒落情况等指标，判 断顶底板稳定性。
16
地下水运动规律
地下水的补给
大气降水、地表水、其他含水层或含水系统的水 通过各种途径进入含水层的过程。
地下水的径流
地下水在重力作用下，由高水位向低水位流动的 过程。
地下水的排泄
2024/1/27
1
• 煤矿地质概述 • 煤层与煤质 • 构造与地应力 • 水文地质条件 • 瓦斯地质 • 顶底板条件 • 环境地质问题与对策
2024/1/27
目录
2
01
煤矿地质概述
2024/1/27
3
煤矿地质定义与特点
2024/1/27
煤矿地质定义
研究煤的形成、赋存状态、煤质 变化及煤矿床与周围地质体之间 关系的科学。
9
煤层厚度变化规律
2024/1/27
煤层厚度变化的原因
主要受古地理环境、沉积物供应、构造运动等多种因素影响。不同地区的煤层厚度变化规 律各异。
煤层厚度变化类型
根据煤层厚度变化的特点和规律，可分为稳定型、较稳定型、不稳定型和极不稳定型四种 类型。
煤层厚度变化对煤矿生产的影响
煤层厚度变化直接影响煤矿的开拓部署、采区划分和回采工作面的布置等，对煤矿生产的 安全和经济效益产生重要影响。
01
泥岩：质地松软，承载能力弱。
石灰岩：质地坚硬，但易溶蚀，承载能力中等。
03
顶底板岩石分类
2024/1/27
04
根据岩石强度、稳定性等特征，可将顶底板岩石分为稳定、较稳定、 不稳定三类。
26
顶底板稳定性评价方法
2024/1/27
01
现场观测法
02
通过定期观测顶底板移近量、冒落情况等指标，判 断顶底板稳定性。
16
地下水运动规律
地下水的补给
大气降水、地表水、其他含水层或含水系统的水 通过各种途径进入含水层的过程。
地下水的径流
地下水在重力作用下，由高水位向低水位流动的 过程。
地下水的排泄
煤矿常用地质图件
二、比例尺 1、数字比例尺 1：N（N为10的倍数） 2、图示比例尺 在图纸上绘一条线段，用此线段长度代表实地长度的比例尺称为图示比例尺，又
称线条比例尺，可避免图纸伸缩引起的误差。
3）比例尺的精度 0.1mm所代表的实地长度称为比例尺的精度。 三、直线定向 确定直线的方位称为直线定向。 四、地质绘图的基本技术 1、高程网的绘制 高程网是指剖面图中的水平标高线，是一组等间距的平行线。
4、地层分界线、煤层、重要标志层和其它有益矿产露头线、构造
第二节 井田地形地质图
线、有代表性的地层产状、以及岩浆岩的分布范围等。 （5）井田边界线、滑坡范围界线、区内最高洪水位线及煤层采空
区界线等。 二、用途 1、选择井口、工业广场、运输线路、供电线路 2、与采掘工程平面图配合，形成井上下对照图 3、地质部门用来布置生产勘探和其它地质工作/ 三、编制方法
4）断层构造 断层在地形地质图上表现为断层线。不同性质的断
层，以不同的断层线符号表示。（出露于地表实 际测定的断层用实线表示，被覆盖而推断的断层 用虚线表示） 走向断层，其断层线两侧的地层重复或缺失；倾向 断层和斜交断层，其断层线两侧的同一地层、煤 层、标志层和构造线不连续。 • （1）断层线的弯曲变化
一、产量统计 1、工作面上策计算： 2、煤堆测量用简单几何方法测煤堆体积，然后乘以煤的松散容重 3、生产调度统计：据采区、队报出的产量统计 4、井口统计： 二、煤炭损失量分类 1、按损失形态分类： 1）落煤损失：1)遗留在工作面未运出的煤量；2）面积损失：局部
地区不能回采的煤炭损失；3）厚度损失：残留顶、底板的煤皮。 2、按引起煤炭损失的原因分类： 1）开采损失：与开采方法有关的损失。 2）非开采损失：地质、水文地质损失，全矿性煤柱损失等。 3、按计算范围损失分类： 1）工作面损失；2）采区损失；3）全矿损失。
称线条比例尺，可避免图纸伸缩引起的误差。
3）比例尺的精度 0.1mm所代表的实地长度称为比例尺的精度。 三、直线定向 确定直线的方位称为直线定向。 四、地质绘图的基本技术 1、高程网的绘制 高程网是指剖面图中的水平标高线，是一组等间距的平行线。
4、地层分界线、煤层、重要标志层和其它有益矿产露头线、构造
第二节 井田地形地质图
线、有代表性的地层产状、以及岩浆岩的分布范围等。 （5）井田边界线、滑坡范围界线、区内最高洪水位线及煤层采空
区界线等。 二、用途 1、选择井口、工业广场、运输线路、供电线路 2、与采掘工程平面图配合，形成井上下对照图 3、地质部门用来布置生产勘探和其它地质工作/ 三、编制方法
4）断层构造 断层在地形地质图上表现为断层线。不同性质的断
层，以不同的断层线符号表示。（出露于地表实 际测定的断层用实线表示，被覆盖而推断的断层 用虚线表示） 走向断层，其断层线两侧的地层重复或缺失；倾向 断层和斜交断层，其断层线两侧的同一地层、煤 层、标志层和构造线不连续。 • （1）断层线的弯曲变化
一、产量统计 1、工作面上策计算： 2、煤堆测量用简单几何方法测煤堆体积，然后乘以煤的松散容重 3、生产调度统计：据采区、队报出的产量统计 4、井口统计： 二、煤炭损失量分类 1、按损失形态分类： 1）落煤损失：1)遗留在工作面未运出的煤量；2）面积损失：局部
地区不能回采的煤炭损失；3）厚度损失：残留顶、底板的煤皮。 2、按引起煤炭损失的原因分类： 1）开采损失：与开采方法有关的损失。 2）非开采损失：地质、水文地质损失，全矿性煤柱损失等。 3、按计算范围损失分类： 1）工作面损失；2）采区损失；3）全矿损失。
第四章 煤矿地质图
三、煤层构造形态在煤层底 板等高线图上的表现 煤层构造形态：单斜构造、 褶曲构造、断层构造。 煤层底板等高线图是反 映煤层在空间的构造形 态的图件。
第二节 煤层底板等高线图
（一）单斜构造煤层 在一定范围内，大致向一个方向倾斜的煤层称为 单斜构造煤层。 单斜构造在煤层底板等高线图上的表现： （1）煤层底板平整，走向稳定、倾角均匀，煤层底 板等高线表现为间距大致相等的一组平行直线。 （2）煤层走向发生变化时，煤层底板等高线表现为 一组曲线；倾角发生变化时，煤层底板等高线之间 的水平距离不相等，平距大，倾角小；平距小，倾 角大。
第一节 井田地形地质图
单斜构造露头线曲向与 地形等高线有明显的规 律性—“V”字形尖端 指向一致或相反。褶曲
构造露头线曲向与地形
等高线无明显规律，如 图4-36。
第一节 井田地形地质图
（三）断层构造在地 形地质图上的表现 当地势平坦时，断层 线就是断层面的走向 线；当地形高地起伏 变化较大时，断层线 发生弯曲，其弯曲规 律与单斜构造岩层的 露头线弯曲规律基本 相同，不能代表断层 面的走向。
第二节 煤层底板等高线图
煤层底板等高线图图示的主要内容： 标题栏、坐标网及图例 主要地物 井田范围内的各种边界线 穿过该煤层的全部勘查工程 地质构造要素 煤层底板等高线 资源/储量计算要素 煤层底板等高线图的用途。 煤层底板等高线图的比例：1：10000或1：5000
第二节 煤层底板等高线图
第二节 煤层底板等高线图
2）断层落差 在同一条断层的不同地段，断层落差不一样。就是 同一个地段，沿不同方向所作的断层铅直剖面上， 所反映的断层落差值也有区别。
第二节 煤层底板等高线图
3）断层面产状要素 相同标高两交点的连 线就是断层面的走向 线，走向线的方位角 为断层面的走向。 垂直于断层面走向线 并指向断层面向下倾 斜的方向的方位角即 为断层面的倾向。 ∠FNK为断层面的倾角。
第二节 煤层底板等高线图
（一）单斜构造煤层 在一定范围内，大致向一个方向倾斜的煤层称为 单斜构造煤层。 单斜构造在煤层底板等高线图上的表现： （1）煤层底板平整，走向稳定、倾角均匀，煤层底 板等高线表现为间距大致相等的一组平行直线。 （2）煤层走向发生变化时，煤层底板等高线表现为 一组曲线；倾角发生变化时，煤层底板等高线之间 的水平距离不相等，平距大，倾角小；平距小，倾 角大。
第一节 井田地形地质图
单斜构造露头线曲向与 地形等高线有明显的规 律性—“V”字形尖端 指向一致或相反。褶曲
构造露头线曲向与地形
等高线无明显规律，如 图4-36。
第一节 井田地形地质图
（三）断层构造在地 形地质图上的表现 当地势平坦时，断层 线就是断层面的走向 线；当地形高地起伏 变化较大时，断层线 发生弯曲，其弯曲规 律与单斜构造岩层的 露头线弯曲规律基本 相同，不能代表断层 面的走向。
第二节 煤层底板等高线图
煤层底板等高线图图示的主要内容： 标题栏、坐标网及图例 主要地物 井田范围内的各种边界线 穿过该煤层的全部勘查工程 地质构造要素 煤层底板等高线 资源/储量计算要素 煤层底板等高线图的用途。 煤层底板等高线图的比例：1：10000或1：5000
第二节 煤层底板等高线图
第二节 煤层底板等高线图
2）断层落差 在同一条断层的不同地段，断层落差不一样。就是 同一个地段，沿不同方向所作的断层铅直剖面上， 所反映的断层落差值也有区别。
第二节 煤层底板等高线图
3）断层面产状要素 相同标高两交点的连 线就是断层面的走向 线，走向线的方位角 为断层面的走向。 垂直于断层面走向线 并指向断层面向下倾 斜的方向的方位角即 为断层面的倾向。 ∠FNK为断层面的倾角。
煤矿地质图
的地质资料； （3）生产阶段积累的大量实际资料。
（一）根据勘查工程所获取的资料绘制剖面图
1.确定剖面线位置和方向 2.收集、整理、核实剖面线上的勘查工程资料 3.绘制水平标高线和剖面切过的经纬坐标线（基线） 4.绘制地形坐标线 5.添绘勘查工程获取的地质资料 6.连接地质界限 7.图面整饰
（二）根据煤层底板等高线图绘制剖面图
二、垂直地质剖面图的识读
1.图名、比例、图例、剖面方向； 2.剖面切过的坐标线和坐标值、水平标高线和高程值； 3.剖面切过的地形、地物； 4.剖面切过的勘查工程、井巷工程、小窑、采空区等范围
及剖面上井田的范围； 5.剖面切割的地层界线、构造线。 三、垂直地质剖面图的绘制方法 资料来源一般有以下三条途径： （1）井田勘查各阶段，各类勘查工程获取的地质资料； （2）建设过程中补充勘查工程和主要石门等巷道中编录
1.煤岩层产状的表现 2.穹隆和盆地构造的表现 3.褶曲构造的表现 4.断层构造的表现
二、水平地质切面图的识读
1.看图名、图例和比例 2.看水平内的主要巷道 3.看煤岩层界线分析地质构造形态
第五节 钻孔柱状图、综合柱状图、煤
岩对比图
一、钻孔柱状图
钻孔柱状图是根据钻探工程施工过程中采取的煤岩芯地质 编录资料和电法测井解释资料,按岩层新老关系的排列,用将 煤岩层恢复到水平状态后的厚度而绘制的图件。
将地层划分为不同级别的分层单位称为地
层单位。国际上通用的地层单位划分为界、
系、统三级。主要是依据地壳运动和生物
演化史的大阶段，将整个地层由老至新分
为太古界、元古界、古生界、中生界、新
生界五个大的单位。每个界可划分为次一
级单位——系，系可划分为若干个更次一级
的08.0单1.2020位——统。见表4-1。
（一）根据勘查工程所获取的资料绘制剖面图
1.确定剖面线位置和方向 2.收集、整理、核实剖面线上的勘查工程资料 3.绘制水平标高线和剖面切过的经纬坐标线（基线） 4.绘制地形坐标线 5.添绘勘查工程获取的地质资料 6.连接地质界限 7.图面整饰
（二）根据煤层底板等高线图绘制剖面图
二、垂直地质剖面图的识读
1.图名、比例、图例、剖面方向； 2.剖面切过的坐标线和坐标值、水平标高线和高程值； 3.剖面切过的地形、地物； 4.剖面切过的勘查工程、井巷工程、小窑、采空区等范围
及剖面上井田的范围； 5.剖面切割的地层界线、构造线。 三、垂直地质剖面图的绘制方法 资料来源一般有以下三条途径： （1）井田勘查各阶段，各类勘查工程获取的地质资料； （2）建设过程中补充勘查工程和主要石门等巷道中编录
1.煤岩层产状的表现 2.穹隆和盆地构造的表现 3.褶曲构造的表现 4.断层构造的表现
二、水平地质切面图的识读
1.看图名、图例和比例 2.看水平内的主要巷道 3.看煤岩层界线分析地质构造形态
第五节 钻孔柱状图、综合柱状图、煤
岩对比图
一、钻孔柱状图
钻孔柱状图是根据钻探工程施工过程中采取的煤岩芯地质 编录资料和电法测井解释资料,按岩层新老关系的排列,用将 煤岩层恢复到水平状态后的厚度而绘制的图件。
将地层划分为不同级别的分层单位称为地
层单位。国际上通用的地层单位划分为界、
系、统三级。主要是依据地壳运动和生物
演化史的大阶段，将整个地层由老至新分
为太古界、元古界、古生界、中生界、新
生界五个大的单位。每个界可划分为次一
级单位——系，系可划分为若干个更次一级
的08.0单1.2020位——统。见表4-1。
煤矿常见地质构造
煤岩层坡度及将来回采通过影响程度有关。
通过措施
• 由下盘进入上盘： • （1）直接破顶，下山掘进通过，直至进入
煤层；
• （2）退后起底，下山掘进通过，直至进入 煤层；
• （3）破顶和起底都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及将来回采通过影响程度有关。
正断层 • 1、定义 • 2、巷道内的识别与通过措施 • 3、回采工作面内的识别与通过措施
煤岩层坡度有关。
•
例：94303工作面正断层（F85）开始通过时
采取破顶底方式通过。到后期转为只破底回采通
过。
94303正断层
F85
泥岩 破底区
破顶区 砂质泥岩
石灰岩
开始过断层示意图
94303正断层
F85
进风巷
9号煤
泥岩
破底区
9号煤
后期过断层示意图
正断层 • 1、定义 • 2、巷道内的识别与通过措施 • 3、回采工作面内的识别与通过措施 • 4、对生产的影响
正断层
对生产的影响
• 1、造成煤层不连续； • 2、断层面附近顶板破碎，容易离层和冒顶； • 3、出矸增多，煤质变差； • 4、支护方式改变，掘进（回采）效率降低； • 5、容易造成事故。
正断层
• 1、定义 • 2、巷道内的识别与通过措施 • 3、回采工作面内的识别与通过措施 • 4、对生产的影响 • 5、识别符号
正断层 符号1
H=3m∠33°：
F：20：
该符号主要出现在采掘工程平面图、井 上下对照图及构造与巷道关系示意图上。
其中： 1、F20表示断层的编号； 2、H=3m指的是断层的落差是3m； 3、33°代表是断层面的倾角； 4、长线所指方向代表断层的走向； 5、箭头所指方向代表断层面的倾向； 6、短线代表断层下降盘所在的一侧。
通过措施
• 由下盘进入上盘： • （1）直接破顶，下山掘进通过，直至进入
煤层；
• （2）退后起底，下山掘进通过，直至进入 煤层；
• （3）破顶和起底都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及将来回采通过影响程度有关。
正断层 • 1、定义 • 2、巷道内的识别与通过措施 • 3、回采工作面内的识别与通过措施
煤岩层坡度有关。
•
例：94303工作面正断层（F85）开始通过时
采取破顶底方式通过。到后期转为只破底回采通
过。
94303正断层
F85
泥岩 破底区
破顶区 砂质泥岩
石灰岩
开始过断层示意图
94303正断层
F85
进风巷
9号煤
泥岩
破底区
9号煤
后期过断层示意图
正断层 • 1、定义 • 2、巷道内的识别与通过措施 • 3、回采工作面内的识别与通过措施 • 4、对生产的影响
正断层
对生产的影响
• 1、造成煤层不连续； • 2、断层面附近顶板破碎，容易离层和冒顶； • 3、出矸增多，煤质变差； • 4、支护方式改变，掘进（回采）效率降低； • 5、容易造成事故。
正断层
• 1、定义 • 2、巷道内的识别与通过措施 • 3、回采工作面内的识别与通过措施 • 4、对生产的影响 • 5、识别符号
正断层 符号1
H=3m∠33°：
F：20：
该符号主要出现在采掘工程平面图、井 上下对照图及构造与巷道关系示意图上。
其中： 1、F20表示断层的编号； 2、H=3m指的是断层的落差是3m； 3、33°代表是断层面的倾角； 4、长线所指方向代表断层的走向； 5、箭头所指方向代表断层面的倾向； 6、短线代表断层下降盘所在的一侧。

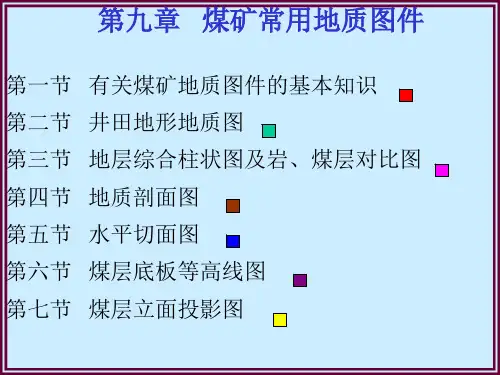

第9章 煤矿常用地质图件1
三、地质现象在地形地质图上的表现
1、水平岩层在地形地质图上的表现
水平岩层：岩层层面基本保持水平状态 （岩层倾角在0－5º） ，即同一岩层面上的海拔高 度基本相同的岩层称为水平岩层。
1）水平岩层的基本特征：
a、在地层层序没有发生倒转的情况下，地质时代较新 的岩层叠覆在较老的岩层之上。
b、水平岩层的厚度是该岩层顶面标高与底面标高之差。 c、水平岩层的出露和分布状态完全受地形控制。 d、水平岩层露头的水平宽度（即岩层上、下层面上的 出露界线之间的水平距离）是随岩层的厚度和地面坡度的 变化而变化的。
（1）分析地质图，搞清构造轮廓。如果有次级褶皱， 在剖面图上应反映出来：应将隐伏的次级褶皱的轴迹延伸至 剖面上来。
隐伏的次级褶皱在剖面图上应反映出来
（2）选择剖面的方向及位置，注意垂直主要构 造线，经过露头最多的地带。
（3）在底图上画一条水平线,即地形剖面（因 没有地形标高，可假定地面近水平），然后标出 地质界线点。
1:2000
1060
hf
1060
第二节 地质剖面图
主要内容： 一、概述 二、地质剖面图编制方法
一、概述
（一）地质剖面图的概念
沿铅垂方向，将大地切开，将岩层及构造形态等地质现 象在断面上显示出来的图件称为地质剖面图。
（二）地质剖面图的内容
剖面切过的地形地物、经纬线、水平标高线、地质界线、 钻孔、井巷工程等。
地质剖面图应该标有剖面方向、比例尺、图例和图签。
（三）地质剖面图的作用
研究煤矿地质构造、选择井口位置，以及开拓方式、生 产水平的划分、巷道系统的确定。
二、地质剖面图的编制方法
（一）利用地形地质图编制剖面图
1、水平岩层地区
1）剖面位置的选择原则： （1） 剖面尽可能切穿各时代的地层。 （2） 剖面尽可能切穿区内地形的最高、
煤矿常见地质构造讲义
地壳的不均匀沉降引起的煤层厚度变化 1：厚煤带；2：变薄带；3：尖灭带
煤炭沼泽基地不平引起的煤厚变化
海水对煤层的冲蚀
三、煤厚变化的影响因素
2、后生变化：煤层在沉积以后，由于河流剥蚀，构造变动； 岩溶陷落引起的煤厚变化。
后生的河流冲蚀
构造变动
岩浆侵入
岩溶陷落
3、掘进过断层方法、支护形式
42煤三盘区回风大巷遇到断层前的顶板支护：采用钢筋网+无纵筋螺纹 钢锚杆+圆钢钢带+锚索支护。锚杆每米6根，锚索每2米4根。
3、掘进过断层方法、支护形式
42煤三盘区回风大巷过断层时的顶板支护：采用钢筋网+无纵筋螺 纹钢锚杆+W钢带+锚索支护。锚杆每米6根，锚索每2米8根。
• 1、滑距 断层两盘对应点的位移距离 。 （1）总滑距（ab）：对应点 的真实位移距离。 （2）走向滑距（bc）：总滑 距在断面走向的分量。 （3）倾向滑距（ac）：总滑 距在断面倾斜线上的分量。 （4）平错、落差。
1、断层的几何要素
• 2、断距 断层两盘相当层之间的相对距离。参照不同方位剖面，可 有不同称谓的断距。 （1）在垂直岩层走向的剖面上可测得地层断距 A 垂直地层断距（ho）：对应层间的垂直距离 B 铅直地层断距（hg）：对应层间的铅直距离 C 水平地层断距（hf）：对应层间的水平距离
2、断层分类
3、平移断层： 两盘岩块沿断层走向作相对水平运动的断层 。（ 也称走滑断层）
2、断层分类
4、枢纽断层：两盘岩块具相对旋转运动的断层。
两Байду номын сангаас旋转枢纽断层
2、断层分类
断层符号表示：
剖面图:
正断层
逆断层
平面图: 正断层 逆断层
煤矿常用地质图件
不同地质构造在地形地质图上的表现
• 1、各种褶曲在地形地质图上的表现 • ① 水平褶曲 • 枢纽产状水平的向背斜，其两翼地层在地质图上的表现
呈对称的平行条带出露，核部只有一条单独出现的岩层。 • ② 倾伏褶曲 在地形平坦的条件下，其两翼地层在地质
图上的表现呈对称出露，但不是平行条带，而是似抛物 线形，向一个方向封闭，另一个方向撒开。 • ③ 短轴褶曲 在地形平坦的条件下，其两翼地层在地质 图上的表现呈对称出露，其形状近于长椭圆形出露。 • ④ 穹窿与构造盆地 在地形平坦的条件下，其岩层露头 在地质图上呈圆形或椭圆形。
生产中的用途。
第一节 地形地质图
• 地形地质图的内容
地形地质图是反映一个地区地形及地质 情况的综合图件。它是在地形图上用不同 的颜色、花纹及规定符号，把地表上各种 地质体按比例尺缩小后垂直投影到平面上 的一种图件。是地质勘探部门提交的地质 报告中所附的一份主要地质图件。是地质 人员以地形图为底图，经过野外地质填图 （地质测量）后编制而成的。
作图法求岩层的产状
• 在地形地质图根据“V”字形和 地形等高线的关系的特点来判 断倾斜岩层的产状要素。
• 作图法：如果同一地质界线与 一条地形等高线相交于两点， 则连接这两个交点得到一条直 线，就是该岩层的走向线。如 果同一地质界线与两条地形等 高线分别相交，则得到两条不 同标高的走向线，从高的走向 线向低的走向线引垂线，由高 向低的方向即岩层的倾向。根 据平距和两条走向线的高差， 通过作图就可以做出该岩层的 倾角。
断距示意图
垂直走向剖面图
０ 15０
15０
比 例 尺 ： 1： 50000
在 地 质 图 上 求 断 距
求铅直地层断距
• 在垂直于地层走向剖面上，断层两盘同一岩层的 同一层面之间的铅直距离称为铅直地层断距。如 图4-38之hg。在地质图上，只要在断层任意一 盘作任意一层面任意一高程线的走向线，延长该 线穿过断层面到达另一盘，与另一盘的同一层面 相交，该交点的标高与未延长前的走向线标高差 即为铅直地层断距。如图4-39，在断层的右盘 （东南盘），地质界线（泥盘系顶面）与300m 的走向线AB，延长到另一盘，与同一地层界线 相交于G点，G点标高为250m，AG代表左盘 （西北盘）泥盘系顶面250m的走向线，两走向 线的标高差50m，即为该断层的铅直地层断距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
据现场决定如何通过。
（三）回采工作面通过正断层措施
• （1）直接破底，随两盘煤层回采 • （2）直接破顶，随两盘煤层回采 • （3）破底和破顶都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度有关。
•
例：94303工作面正断层（F85）开始通过时
采取破顶底方式通过。到后期转为只破底回采通
过。
• （b）柱体组成特征 其由塌落岩块堆积组合而成。充填岩块具
有大小悬殊、棱角明显、形状各异、混杂 堆积，以及常为松软岩屑、煤屑和粉粒充 填黏结等特点。
煤矿常见地质构造 (ppt)
优选煤矿常见地质构造
一、断层 二、陷落柱 三、褶皱构造
断层
• 1、断层的形成与分类 • 2、断层的表示符号 • 3、对生产的影响 • 4、掘进、回采工作面的通过措施
断层的分类：
（一）、按断层走向与岩层走向的关系分类
• （1）走向断层：断层走向与岩层走向基本 一致。
逆断层
符号2
上盘断煤交线
下盘断煤交线
上盘断煤交线：断层面与上盘煤层底板的交线。 下盘断煤交线：断层面与下盘煤层底板的交线。
三、断层对生产的影响
正断层对生产的影响
• 1、造成煤层不连续； • 2、断层面附近顶板破碎，容易离层和冒顶； • 3、出矸增多，煤质变差； • 4、支护方式改变，掘进（回采）效率降低； • 5、容易造成事故。
一、陷落柱的形成
煤层下伏可溶性岩层，经地下水溶 蚀形成的溶洞，在上覆岩层重力作用 下产生塌陷，形成筒状或似锥状柱体， 简称陷落柱，俗称“无炭柱”或“矸 子窝”。
•·
岩溶陷落柱形成过程示意图
（a）岩溶中发育溶洞（b）溶洞不断扩大（c）陷落柱形成
二、陷落柱的特征
• 1、陷落柱的形态特征：指的是陷落柱的三度空间 形状。主要包括：
• （2）倾向断层：断层走向与岩层走向直交。 • （3）斜向断层：断层走向与岩层走向斜交。 • （4）顺层断层：断层面与岩层面基本一致。
（二）、按断层两盘相对运动分类
1．正断层：上盘下降、下盘上升的断层；
下盘上升
断层断层面面 上盘ຫໍສະໝຸດ 降2．逆断层：上盘上升、下盘下降的断层；
下盘下降
上盘上升
断层面
3．平移断层：断层两盘顺断层面走向相对 滑动的断层
逆断层对生产的影响
• 1、造成煤层不连续； • 2、断层面附近岩层破碎，容易冒顶，不易
主动支护；使用坑木量增多，主要用于勾 顶和加强维护。 • 3、出矸增多，煤质变差； • 4、支护方式改变，掘进（回采）效率降低； 有时还需放炮通过或炮采，人工支护。 • 5、煤体受力变的酥软，瓦斯涌水增大。 • 6、15号煤巷道涌水增大。 • 7、容易造成事故。等等。
水平错动
规模巨大的平移断层称为走向滑动断层。
二、断层的表示符号
正断层 符号1
H=3m∠33°：
F20：
该符号主要出现在采掘工程平面图、井 上下对照图及构造与巷道关系示意图上。
其中： 1、F20表示断层的编号； 2、H=3m指的是断层的落差是3m； 3、33°代表是断层面的倾角； 4、长线所指方向代表断层的走向； 5、箭头所指方向代表断层面的倾向； 6、短线代表断层下降盘所在的一侧。
• 由下盘进入上盘： • （1）直接破顶，下山掘进通过，直至进入
煤层； • （2）退后起底，下山掘进通过，直至进入
煤层； • （3）破顶和起底都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及将来回采通过影响程度有关。
（二）掘进工作面通过逆断层措施
• 由上盘进入下盘： • （1）直接破顶，下山掘进通过，直至进入
（四）回采工作面通过逆断层措施
• （1）直接破底，随两盘煤层回采 • （2）直接破顶，随两盘煤层回采 • （3）破底和破顶都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度有关。
正断层
92312工作面断层
117# 116#
115#
114# 113#
112#
F63 111#
9 #煤
H=1.8m
泥岩
回风巷
9 #煤
砂岩
工作面构造示意图
94303正断层
F 85
泥岩 破底区
破顶区 砂质泥岩
石灰岩
开始过断层示意图
94303正断层
F 85
进风巷
9号煤
泥岩
破底区
9号煤
后期过断层示意图
逆断层
IX2224巷逆断层
砂质泥岩 0.7m
H=2m
泥岩
94307机采面切眼逆断层
掘进方向 2.0m
F83 H=1.3m
探测煤层
切眼左帮示意图
92311工作面逆断层
86 85 84 83 82 81 80 79 78 77 76 75
H=2m
9煤
石灰岩
砂质泥岩
9煤
预计9 煤
工作面构造示意图
陷落柱
• 1、陷落柱的形成与特征 • 2、对生产的影响 • 3、掘进、回采工作面的识别与通过措施 • 4、陷落柱影响范围内的顶帮支护
• （1）平面形态：一般呈椭圆形，也可呈圆形、长 条形和不规则形等。
陷落柱的特征
陷落柱的特征
• 2、陷落柱的井下特征 • （a）柱面特征：柱面即陷落柱与周边正常
岩层的接触面。有三种：第一种，柱面多 呈直立的平面；第二种，锯齿状柱面；第 三种，滑坡状柱面。
陷落柱的特征
锯齿状柱面
滑坡状柱面
陷落柱的特征
• 即：正断层的倾向与下降盘在同一侧， 图中表示为箭头指向与两短线同向。
正断层
符号2
下盘断煤交线
上盘断煤交线
该符号主要出现在1：2000以下 的小比例尺地图中，其表示的区域和 断层的影响区域不是一码事。
逆断层
符号1
H=2m∠10°：
H=6m∠10°：
F2：0：
F：20：
• 即：逆断层的倾向与下降盘分在两侧， 图中表示为箭头指向与两短线不同向。
四、掘进及回采工作面通过措施
（一）掘进工作面通过正断层措施
• 由上盘进入下盘： • （1）直接破底，上山掘进通过，直至进入
煤层； • （2）退后挑顶，上山掘进通过，直至进入
煤层； • （3）破底和挑顶都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及将来回采通过影响程度有关。
（一）掘进工作面通过正断层措施
煤层； • （2）破顶达生产要求，再退后随底，直接
进入煤层； • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及回采是否通过有关。
（二）掘进工作面通过逆断层措施
• 由下盘进入上盘： • （1）直接通过，并沿一定坡度破底板上山
掘进，直至进入煤层； • （2）破顶通过，并沿一定坡度上山掘进，
直至进入煤层。 • 当然当顶底板岩层硬度一样时，可根
（三）回采工作面通过正断层措施
• （1）直接破底，随两盘煤层回采 • （2）直接破顶，随两盘煤层回采 • （3）破底和破顶都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度有关。
•
例：94303工作面正断层（F85）开始通过时
采取破顶底方式通过。到后期转为只破底回采通
过。
• （b）柱体组成特征 其由塌落岩块堆积组合而成。充填岩块具
有大小悬殊、棱角明显、形状各异、混杂 堆积，以及常为松软岩屑、煤屑和粉粒充 填黏结等特点。
煤矿常见地质构造 (ppt)
优选煤矿常见地质构造
一、断层 二、陷落柱 三、褶皱构造
断层
• 1、断层的形成与分类 • 2、断层的表示符号 • 3、对生产的影响 • 4、掘进、回采工作面的通过措施
断层的分类：
（一）、按断层走向与岩层走向的关系分类
• （1）走向断层：断层走向与岩层走向基本 一致。
逆断层
符号2
上盘断煤交线
下盘断煤交线
上盘断煤交线：断层面与上盘煤层底板的交线。 下盘断煤交线：断层面与下盘煤层底板的交线。
三、断层对生产的影响
正断层对生产的影响
• 1、造成煤层不连续； • 2、断层面附近顶板破碎，容易离层和冒顶； • 3、出矸增多，煤质变差； • 4、支护方式改变，掘进（回采）效率降低； • 5、容易造成事故。
一、陷落柱的形成
煤层下伏可溶性岩层，经地下水溶 蚀形成的溶洞，在上覆岩层重力作用 下产生塌陷，形成筒状或似锥状柱体， 简称陷落柱，俗称“无炭柱”或“矸 子窝”。
•·
岩溶陷落柱形成过程示意图
（a）岩溶中发育溶洞（b）溶洞不断扩大（c）陷落柱形成
二、陷落柱的特征
• 1、陷落柱的形态特征：指的是陷落柱的三度空间 形状。主要包括：
• （2）倾向断层：断层走向与岩层走向直交。 • （3）斜向断层：断层走向与岩层走向斜交。 • （4）顺层断层：断层面与岩层面基本一致。
（二）、按断层两盘相对运动分类
1．正断层：上盘下降、下盘上升的断层；
下盘上升
断层断层面面 上盘ຫໍສະໝຸດ 降2．逆断层：上盘上升、下盘下降的断层；
下盘下降
上盘上升
断层面
3．平移断层：断层两盘顺断层面走向相对 滑动的断层
逆断层对生产的影响
• 1、造成煤层不连续； • 2、断层面附近岩层破碎，容易冒顶，不易
主动支护；使用坑木量增多，主要用于勾 顶和加强维护。 • 3、出矸增多，煤质变差； • 4、支护方式改变，掘进（回采）效率降低； 有时还需放炮通过或炮采，人工支护。 • 5、煤体受力变的酥软，瓦斯涌水增大。 • 6、15号煤巷道涌水增大。 • 7、容易造成事故。等等。
水平错动
规模巨大的平移断层称为走向滑动断层。
二、断层的表示符号
正断层 符号1
H=3m∠33°：
F20：
该符号主要出现在采掘工程平面图、井 上下对照图及构造与巷道关系示意图上。
其中： 1、F20表示断层的编号； 2、H=3m指的是断层的落差是3m； 3、33°代表是断层面的倾角； 4、长线所指方向代表断层的走向； 5、箭头所指方向代表断层面的倾向； 6、短线代表断层下降盘所在的一侧。
• 由下盘进入上盘： • （1）直接破顶，下山掘进通过，直至进入
煤层； • （2）退后起底，下山掘进通过，直至进入
煤层； • （3）破顶和起底都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及将来回采通过影响程度有关。
（二）掘进工作面通过逆断层措施
• 由上盘进入下盘： • （1）直接破顶，下山掘进通过，直至进入
（四）回采工作面通过逆断层措施
• （1）直接破底，随两盘煤层回采 • （2）直接破顶，随两盘煤层回采 • （3）破底和破顶都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度有关。
正断层
92312工作面断层
117# 116#
115#
114# 113#
112#
F63 111#
9 #煤
H=1.8m
泥岩
回风巷
9 #煤
砂岩
工作面构造示意图
94303正断层
F 85
泥岩 破底区
破顶区 砂质泥岩
石灰岩
开始过断层示意图
94303正断层
F 85
进风巷
9号煤
泥岩
破底区
9号煤
后期过断层示意图
逆断层
IX2224巷逆断层
砂质泥岩 0.7m
H=2m
泥岩
94307机采面切眼逆断层
掘进方向 2.0m
F83 H=1.3m
探测煤层
切眼左帮示意图
92311工作面逆断层
86 85 84 83 82 81 80 79 78 77 76 75
H=2m
9煤
石灰岩
砂质泥岩
9煤
预计9 煤
工作面构造示意图
陷落柱
• 1、陷落柱的形成与特征 • 2、对生产的影响 • 3、掘进、回采工作面的识别与通过措施 • 4、陷落柱影响范围内的顶帮支护
• （1）平面形态：一般呈椭圆形，也可呈圆形、长 条形和不规则形等。
陷落柱的特征
陷落柱的特征
• 2、陷落柱的井下特征 • （a）柱面特征：柱面即陷落柱与周边正常
岩层的接触面。有三种：第一种，柱面多 呈直立的平面；第二种，锯齿状柱面；第 三种，滑坡状柱面。
陷落柱的特征
锯齿状柱面
滑坡状柱面
陷落柱的特征
• 即：正断层的倾向与下降盘在同一侧， 图中表示为箭头指向与两短线同向。
正断层
符号2
下盘断煤交线
上盘断煤交线
该符号主要出现在1：2000以下 的小比例尺地图中，其表示的区域和 断层的影响区域不是一码事。
逆断层
符号1
H=2m∠10°：
H=6m∠10°：
F2：0：
F：20：
• 即：逆断层的倾向与下降盘分在两侧， 图中表示为箭头指向与两短线不同向。
四、掘进及回采工作面通过措施
（一）掘进工作面通过正断层措施
• 由上盘进入下盘： • （1）直接破底，上山掘进通过，直至进入
煤层； • （2）退后挑顶，上山掘进通过，直至进入
煤层； • （3）破底和挑顶都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及将来回采通过影响程度有关。
（一）掘进工作面通过正断层措施
煤层； • （2）破顶达生产要求，再退后随底，直接
进入煤层； • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及回采是否通过有关。
（二）掘进工作面通过逆断层措施
• 由下盘进入上盘： • （1）直接通过，并沿一定坡度破底板上山
掘进，直至进入煤层； • （2）破顶通过，并沿一定坡度上山掘进，
直至进入煤层。 • 当然当顶底板岩层硬度一样时，可根
