吉大20年9月课程考试《电力系统分析》离线大作业考核100分

电力系统分析
题目如下：
第一组：
一、问答题（每题25分，共100分）
1.试说明潮流计算中PV、PQ与平衡节点的概念。

答：PV 节点的概念：潮流计算中，节点注入有功 P 和节点电压 U 为给定量的节点称作 PV 节点。

PV 节点的电压相角θ，（或电压的实部或虚部）为潮流计算中的待求变量。

PQ 节点的概念：潮流计算中，节点注入的有功 P 和无功 Q 皆为给定量的节点称作 PQ 节点。

PQ 节点的节点电压（其幅值 U 和相角θ，或其实部 e 和虚部 f）为待求变量。

平衡节点的概念：潮流计算中，平衡节点的节点电压是给定值，对极坐标形式的节点功率方程，平衡节点的电压幅值一般情况下取做 U=1.0，相角取做θ=0.0，对直角坐标形式的节点功率方程，平衡节点的实部和虚部一般分别取做e=1.0 和 f=0.0。

通常以选择容量较大，离负荷中心电气距离较近的发电机节点作平衡节点。

平衡节点提供的有功和无功注入除了需要平衡整个电网发电和负荷的不平衡功率，还要平衡整个电网的有功和无功损耗，其值只有在潮流计算后才能确定。

2.潮流计算快速解耦法无论在内存占用量还是计算速度方面，都比牛顿法有了
较大的改进，试说明其原因。

答：快速解耦法和牛顿法的不同，主要体现在修正方程式上面。

比较两种算法的修正方程式，快速解耦法具有以下特点：其一，用解两个维数分别为n-1和m 的修正方程代替牛顿法的一个n+m-1维的修正方程，计算内存需求几乎是牛顿法的60%；其二，不同于牛顿法的每次迭代都要重新形成雅可比矩阵，快速解耦法的雅可比矩阵'B和''B是二个常数对称阵，为此只需在进入迭代循环以前一次形。

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: PV节点要求已知节点的（）A: 有功功率PB: 电压模值UC: 无功功率QD: 有功功率P和电压模值U正确答案:(单选题) 2: 手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为( )。

A: 运算负荷功率B: 运算电源功率C: 等值负荷功率D: 等值电源功率正确答案:(单选题) 3: 应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是 ( )。

A: 整步功率系数大于零B: 整步功率系数小于零C: 最大减速面积大于加速面积D: 最大减速面积小于加速面积正确答案:(单选题) 4: 快速切除故障将使得系统的暂态稳定性得到（）A: 无变化B: 提高C: 降低D: 微弱的负值变化正确答案:(单选题) 5: 在双挠组变压器的等值参数中，若以变压器额定值为标么基准值，则短路损耗的标么值在数值上等于（）。

A: 串联阻抗的标么值B: 串联电抗的标么值C: 励磁电导的标么值D: 励磁电纳的标么值正确答案:(单选题) 6: 分析简单电力系统的暂态稳定主要应用( )。

A: 等耗量微增率原则B: 等面积定则C: 小干扰法D: 对称分量法正确答案:(单选题) 7: 下关于交流输电线路导线分裂技术的优点，错误的是（）。

A: 减少电晕损耗B: 减少线路串联电抗C: 减少线路并联电纳D: 减少线路串联电纳------------------------------------------------------------------------------------------------------------------------------ 正确答案:(单选题) 8: 电压中枢点是指( )。

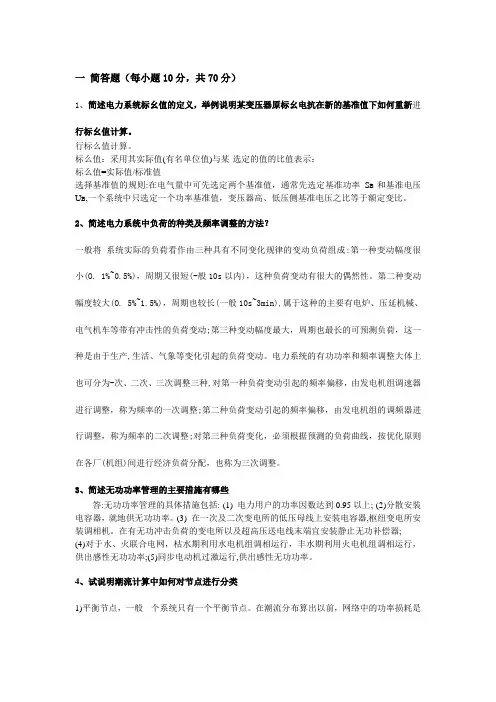

一简答题（每小题10分，共70分）1、简述电力系统标幺值的定义，举例说明某变压器原标幺电抗在新的基准值下如何重新进行标幺值计算。

行标么值计算。

标么值：采用其实际值(有名单位值)与某-选定的值的比值表示：标么值=实际值/标准值选择基准值的规则:在电气量中可先选定两个基准值，通常先选定基准功率S B和基准电压U B,一个系统中只选定一个功率基准值，变压器高、低压侧基准电压之比等于额定变比。

2、简述电力系统中负荷的种类及频率调整的方法？一般将系统实际的负荷看作由三种具有不同变化规律的变动负荷组成:第一种变动幅度很小(O. 1%~0.5%)，周期又很短(-般10s以内)，这种负荷变动有很大的偶然性。

第二种变动幅度较大(O. 5%~1.5%)，周期也较长(一般10s~3min),属于这种的主要有电炉、压延机械、电气机车等带有冲击性的负荷变动;第三种变动幅度最大，周期也最长的可预测负荷，这一种是由于生产,生活、气象等变化引起的负荷变动。

电力系统的有功功率和频率调整大体上也可分为-次、二次、三次调整三种,对第一种负荷变动引起的频率偏移，由发电机组调速器进行调整，称为频率的一次调整;第二种负荷变动引起的频率偏移，由发电机组的调频器进行调整，称为频率的二次调整;对第三种负荷变化，必须根据预测的负荷曲线，按优化原则在各厂(机组)间进行经济负荷分配，也称为三次调整。

3、简述无功功率管理的主要措施有哪些答:无功功率管理的具体措施包括: (1) 电力用户的功率因数达到0.95以上; (2)分散安装电容器，就地供无功功率。

(3) 在一次及二次变电所的低压母线上安装电容器,枢纽变电所安装调相机。

在有无功冲击负荷的变电所以及超高压送电线末端宜安装静止无功补偿器; (4)对于水、火联合电网，枯水期利用水电机组调相运行，丰水期利用火电机组调相运行，供出感性无功功率;(5)同步电动机过激运行,供出感性无功功率。

4、试说明潮流计算中如何对节点进行分类1)平衡节点，一般- -个系统只有一个平衡节点。

1. 意见的拟写要点 :意见的开头部分一般概括性的说明制定意见的缘由、目的或依据。

意见的正文部分一般是解决“如何认识”和“如何解决”这两个问题。

如果是上报的意见，在意见的结尾处可提出请求上级批转的要求。

2. 函的拟写要点 :函头通常使用只标识发文机关名称而不标“文件”二字的信函式。

发函是写告知、询问、商洽或请求的内容，事项要明确具体，语气要委婉恳切，提出要求应给对方留有余地，不要强人所难。

3. 向下级机关行文，应当遵循行文的规则:主送受理机关，根据需要抄送相关机关，重要行文应当同时抄送发文机关的直接上级机关。

党委、政府的部门在各自职权范围内可以向下级党委、政府的相关部门行文。

涉及多个部门职权范围内的事务，部门之间未协商一致的，不得向下行文；擅自行文的，上级机关应当责令其纠正或者撤销。

4. 向上级机关行文，应当遵循的行文规则:盖帽，写写开展来工作有什么意义。

工作进展情况，取得了什么成效。

确实自己解决不了的问题。

下一百步举措，确保完成工作任务。

5. 报告与请示的比较 :内容要求不同。

请示的内容要求一文一事;报告的内容可一文一事也可一文数事。

侧重点不同。

请示属于请示性公文，侧重于提出司题和请求指示、批准;报告属于陈述性公文，侧重于汇报工作，陈述意见或者建议。

行文目的不同。

请示的目的是请求上级机关批准某项工作或者解决某个问题;报告的目的是让上级机关了解下情，掌握情况，便于及时指导。

行文时间不同。

请示必须事前行文;报告可以在事后或者事情发展过程中行文。

报送要求不同。

请示一般只写一个主送机关;受双重领导的单位报其上级机关的请示，应根据请示的内容注明主报机关和抄报机关，主报机关负责答复请示事项;报告可以报送一个或多个上级机关。

篇幅不同。

请示一般都比较简短;报告的内容涉及面较为广泛，篇幅一般较长。

6. 公报的拟写要点符合党和国家的方针、政策、法律、法令和上级机关的有关规定。

情况属实、观点明确、文字精练、条例清楚、层次分明、标点正确。

2019-2020学年第二学期期末考试《高电压技术》大作业
一名词解释题 (共10题，总分值20分 )
1.谐振过电压（2 分）
谐振过电压指电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。

2.耐雷水平（2 分）
雷击线路时，其绝缘尚不至于发生闪络的最大电流幅值或能引起绝缘闪络的最小雷电流幅值，单位为kA。

3.雷击跳闸率（2 分）
指每100KM线路每年由雷击引起的跳闸次数。

4.击杆率（2 分）
雷击杆塔次数与雷击线路总次数之比。

5.绝缘配合（2 分）
绝缘配合(insulation coordination)：电力系统中用以确定输电线路和电工设备绝缘水平的原则、方法和规定。

6.沿面闪络（2 分）
在雨天或绝缘子污损的情况下沿绝缘子表面发生的对地放电
7.电弧放电（2 分）
两个电极在一定电压下由气态带电粒子，如电子或离子，维持导电的现象。

8.50％放电电压（2 分）
选定某一固定幅值的标准冲击电压，施加到一个空气间隙上，如果施加电压的次数足够多，且该间隙被击穿的概率为50％时，则所选定的电压即为该间隙的50％放电电压，并以U50表示。

9.工频过电压（2 分）。

电力系统分析复习题一、简答题1.简述正常三相电力系统的稳态运行条件2．什么是潮流，简述潮流计算的目的。

3．为什么进行电压的调整，简述电力系统电压的调整方法。

4. 简述我国常用的额定电压等级，各电气设备额定电压是如何规定的5. 电能质量的三个主要指标是什么？各有怎样的要求6．简述电力系统标幺值的定义及基准值的选定原则。

7．简述采用标幺制的好处以及选择基准值的规则。

8．简述电力系统短路的种类及危害。

9. 简述无功功率管理的主要措施有哪些10.试说明潮流计算中如何对节点进行分类11. 简述影响电力系统的负载能力的因素有哪些12. 电力系统的故障类型都有哪些13. 短路计算的目的和意义是什么14、述电力系统稳态运行的基本要求?15. 简述衡量电能质量的指标有哪些？16. 简述电力系统中负荷的种类及常用的频率调整方法？17. 简述电力系统主要的无功电源及无功功率负荷有哪些？18. 简述电力系统频率变动时，对用户的影响有哪些?19. 简述影响电力系统的负载能力的因素有哪些？20. 电力系统的故障类型都有哪些？二、计算题1．有一台110/11，容量为20000KVA的三相双绕组变压器，名牌给出的实验数据为：△PK =135KW, P=22KW，Uk%=10.5，I%=0.8，试计算折算到一次侧的Γ型变压器参数，画出等值电路。

2.无穷大电源供电系统如图1所示，在输电线中点发生三相短路，求短路冲击电流最大有效值和短路功率，已知：Ug=110kV,降压变压器参数为Z T =0.5003+j7.7818Ω，ZL=1.1+j402Ω。

图13.电力线路长80km，线路采用LGJ-120导线，其参数为Zl=21.6+j33Ω，Bl/2=1.1*10-4S，线路额定电压为110KV，末端接有一台容量为20MVA、变比为110/38.5KV的降压变压器，折算到变压器高压侧的变压器参数为：Z T =4.93+j63.5Ω，YT=(4.95-j49.5)*10-6S，变压器低压侧负荷为15+j11.25MVA，正常运行时要求线路始端电压U1为117.26KV。

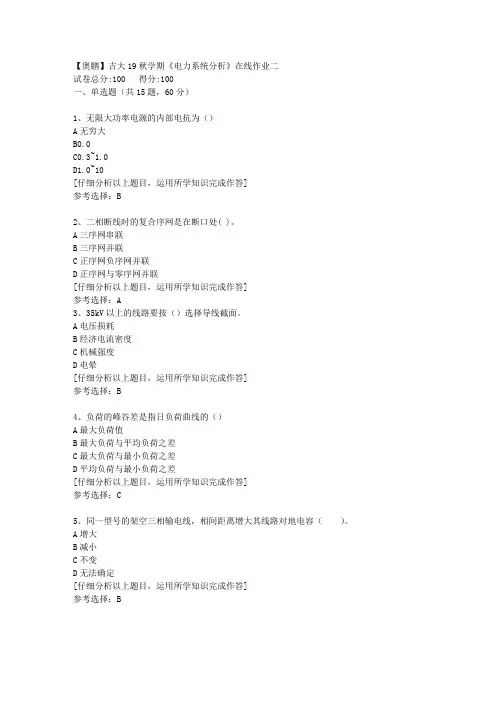

【奥鹏】吉大19秋学期《电力系统分析》在线作业二
试卷总分:100 得分:100
一、单选题（共15题，60分）
1、无限大功率电源的内部电抗为（）
A无穷大
B0.0
C0.3~1.0
D1.0~10
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
2、二相断线时的复合序网是在断口处( )。

A三序网串联
B三序网并联
C正序网负序网并联
D正序网与零序网并联
[仔细分析以上题目，运用所学知识完成作答]
参考选择：A
3、35kV以上的线路要按（）选择导线截面。

A电压损耗
B经济电流密度
C机械强度
D电晕
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
4、负荷的峰谷差是指日负荷曲线的（）
A最大负荷值
B最大负荷与平均负荷之差
C最大负荷与最小负荷之差
D平均负荷与最小负荷之差
[仔细分析以上题目，运用所学知识完成作答]
参考选择：C
5、同一型号的架空三相输电线，相间距离增大其线路对地电容（）。

A增大
B减小
C不变
D无法确定
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B。

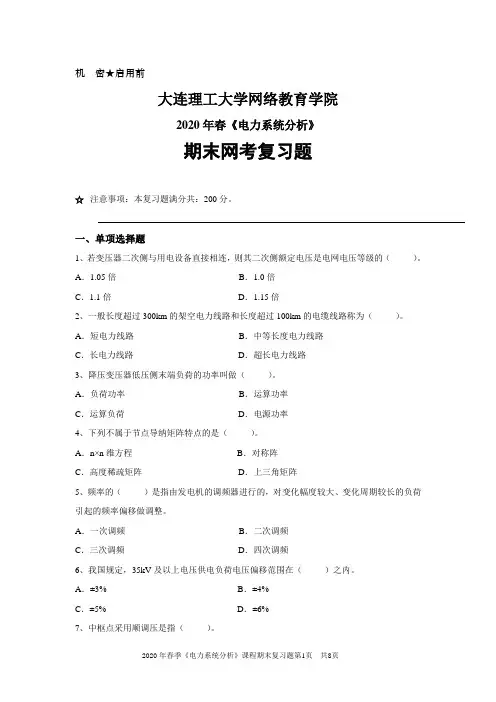

机密★启用前大连理工大学网络教育学院2020年春《电力系统分析》期末网考复习题☆注意事项：本复习题满分共：200分。

一、单项选择题1、若变压器二次侧与用电设备直接相连，则其二次侧额定电压是电网电压等级的（）。

A．1.05倍B．1.0倍C．1.1倍D．1.15倍2、一般长度超过300km的架空电力线路和长度超过100km的电缆线路称为（）。

A．短电力线路B．中等长度电力线路C．长电力线路D．超长电力线路3、降压变压器低压侧末端负荷的功率叫做（）。

A．负荷功率B．运算功率C．运算负荷D．电源功率4、下列不属于节点导纳矩阵特点的是（）。

A．n×n维方程B．对称阵C．高度稀疏矩阵D．上三角矩阵5、频率的（）是指由发电机的调频器进行的，对变化幅度较大、变化周期较长的负荷引起的频率偏移做调整。

A．一次调频B．二次调频C．三次调频D．四次调频6、我国规定，35kV及以上电压供电负荷电压偏移范围在（）之内。

A．±3% B．±4%C．±5% D．±6%7、中枢点采用顺调压是指（）。

A ．高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B ．高峰负荷时，允许中枢点的电压有所降低；低谷负荷时，允许中枢点的电压有所升高C ．高峰负荷时，允许中枢点的电压有所升高；低谷负荷时，允许中枢点的电压有所降低D ．高峰负荷和低谷负荷时，中枢点电压一样8、电力系统发生三相短路，短路电流只包含（ ）。

A ．正序和零序分量B ．负序分量C ．零序分量D ．正序分量9、对于静止元件，正序和负序阻抗总是（ ）。

A ．相等B ．正序阻抗大于负序阻抗C ．正序阻抗小于负序阻抗D ．二者大小关系不确定10、简单电力系统的静态稳定判据为（ ）。

A ．整步功率系数E d /d 0P δ<B ．整步功率系数E d /d 0P δ>C ．功角δ>45○D ．功角δ>135○答案： 1～10 ACADB CBDAB二、判断题1、电力系统一般由一次设备、二次设备和能量管理系统组成。

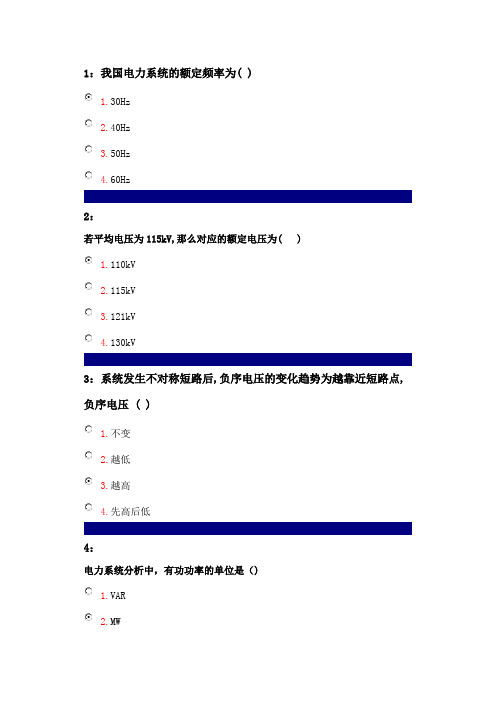

1：我国电力系统的额定频率为( )1.30Hz2.40Hz3.50Hz4.60Hz2：若平均电压为115kV,那么对应的额定电压为( )1.110kV2.115kV3.121kV4.130kV3：系统发生不对称短路后,负序电压的变化趋势为越靠近短路点,负序电压 ( )1.不变2.越低3.越高4.先高后低4：电力系统分析中，有功功率的单位是（)1.VAR2.MW3.MVA4.V5：采用分裂导线的目的是( )1.减小导线重量2.增大导线应力3.减小线路电容4.减小电晕和线路电抗1：不对称分量可以分解为（）1.正序2.倒序3.负序4.零序答案为：1 3 42：电力系统的备用容量按其作用可分为( )1.负荷备用2.事故备用3.国民经济备用4.检修备用答案为：1 2 3 43：电力系统中消耗感性无功功率的元件有( )1.异步电动机2.电容器3.变压器4.输电线路答案为：1 3 44：架空线路主要构成有（）1.金具2.避雷线3.杆塔4.绝缘子答案为：1 2 3 45：电力线路按结构可以分为（）1.备用线路2.电缆线路3.架空线路4.输电线路答案为：2 31：稳定破坏是由事故引起的与负荷管理无关。

（）正确错误2：电容器只能发出感性无功（）正确错误3：抽水蓄能发电厂的主要作用是调节电力系统有功负荷的峰谷差（）正确错误4：输电线路的对地参数是感性的（）正确错误5：改变主变分接头进行调压，其实就是改变无功负荷在网络中的流动，并不一定能改变系统的电压水平（）正确错误6：系统暂态稳定的判断依据是系统收到大干扰时功角随时间变化的特性（）正确错误7：保持良好的电能质量就是保持系统运行频率在50±0.5HZ的偏移范围以内（）正确错误8：系统有功和无功同时不足时，应先解决无功平衡问题（）正确错误9：在高电压网络中，一般无功引起的电压损耗大于有功引起的电压损耗（）正确错误10：电力系统的一次调频可以实现无差调节。

（）正确错误1：将三个不对称相量分解为三组对称相量的方法是( )1.小干扰法2.对称分量法3.牛顿--拉夫逊法4.龙格--库塔法2：最小负荷时将中枢点的电压调低(100％UN)，最大负荷时将中枢点的电压调高(105％UN)，这种中枢点调压方式为( )1.顺调压2.恒调压3.逆调压4.常调压3：在系统的初始运行条件、故障持续时间均完全相同的情况下，导致系统的暂态稳定性最差的故障应为( )1.单相接地短路2.两相短路3.三相短路4.断相故障4：电力系统的综合用电负荷加上网络中的供电损耗称为( )1.供电负荷2.发电负荷3.工业负荷4.厂用电负荷5：电力系统分析中，有功功率的单位是（)1.VAR2.MW3.MVA4.V1：电压中枢点的三种调压方法包括（）1.正调压2.顺调压3.逆调压4.常调压答案为：2 3 42：调整用户端电压的主要措施有( )1.改变变压器的变比2.改变发电机机端电压3.改变线路参数4.改变无功功率分布答案为：1 2 3 43：电力系统中的发电厂主要有（）1.火力发电厂2.风力发电厂3.水力发电厂4.核能发电厂答案为：1 3 44：输电线路的参数是指（）1.电阻2.电抗3.电导4.电纳答案为：1 2 3 45：电力线路按结构可以分为（）1.备用线路2.电缆线路3.架空线路4.输电线路答案为：2 31：输电线路单位长度的电阻主要决定于（）1.材料和对地高度2.电晕损耗和电压3.几何均距和半径4.材料和粗细2：下面简单短路中属于对称短路的是（）1.单相短路2.两相短路3.三相短路4.两相接地短路3：最小负荷时将中枢点的电压调低(100％UN)，最大负荷时将中枢点的电压调高(105％UN)，这种中枢点调压方式为( )1.顺调压2.恒调压3.逆调压4.常调压4：根据对称分量法，a，b，c三相的零序分量关系是（）1.a相超前b相2.b相超前a相3.c相超前b相4.相位相同5：利用发电机调压（）1.需要附加设备2.不需要附加设备3.某些时候需要附加设备4.某些时候不需要附加设备1：采用标么值计算的优点（）1.易于比较各元件的特性与参数2.方便评估电压质量3.能够简化计算公式4.更加准确答案为：1 2 32：电力系统性能指标有（）1.安全可靠性2.电能质量3.有效性4.经济性能答案为：1 2 43：输电线路的参数是指（）1.电阻2.电抗3.电导4.电纳答案为：1 2 3 44：电力系统的接线方式（）1.网络接线2.用户接线3.无备用接线4.有备用接线答案为：3 45：电能质量是指( )1.温度质量2.电压质量3.波形质量4.频率质量答案为：2 3 42：限制谐波的主要措施有（）1.增加换流装置脉动数2.加装交流滤波器3.有源电力滤波器4.加强谐波管理答案为：1 2 3 43：电力系统中谐波对电网产生的影响有（）1.设备发热，产生噪声2.引起附加损耗3.电感电容发生谐振，放大谐波4.产生干扰答案为：1 2 3 45：对于长度在100?300km之间的架空线，其等值电路一般采用（）型等值电路1.T2.Π3.F4.Z答案为：1 21：保持良好的电能质量就是保持系统运行频率在50±0.5HZ的偏移范围以内（）正确错误2：无功在电网传送时不会引起有功损耗（）正确错误3：标幺值是实际有名值比额定值。

吉林大学网络教育学院2019-2020学年第二学期期末考试《高电压技术》大作业学生姓名专业层次年级学号学习中心成绩年月日作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到word文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word文档格式），如有雷同、抄袭成绩按不及格处理。

一名词解释题 (共10题，总分值20分 )1.谐振过电压（2 分）谐振过电压指电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。

2.耐雷水平（2 分）雷击线路时，其绝缘尚不至于发生闪络的最大电流幅值或能引起绝缘闪络的最小雷电流幅值，单位为kA。

3.雷击跳闸率（2 分）即一年每100km线路雷击引起的跳闸次数，是衡量线路防雷性能的综合指标。

4.击杆率（2 分）雷击杆塔次数与雷击线路总次数之比。

5.绝缘配合（2 分）综合考虑系统中可能出现的各种过电压、保护装置:特性及设备的绝条特性，确定设备的绝缘水平及其使用，从而使设备绝缘故障率或停电事故率降低到经济上和运行上可以接受的水平。

6.沿面闪络（2 分）若气体间隙存在固体或液体电介质，由于固体和液体的交界面处是绝缘薄弱环节，击穿常常发生在固体和液体的交界面上，这种现象称为沿面闪络。

7. 电弧放电（2 分）若放电回路阻抗较小，电源容量大，气体间隙一旦放电电流极大，放电间隙温度极高，放电通道发出耀眼的光亮，这种放电形式称为电弧放电。

8. 50％放电电压（2 分）50％放电电压的含义是，选定某一固定幅值的标准冲击电压，施加到一个空气间隙上，如果施加电压的次数足够多，且该间隙被击穿的概率为50％时，则所选定的电压即为该间隙的50％放电电压，并以U50表示。

9.工频过电压（2 分）指系统中由线路空载、不对称接地故障和甩负荷引起的的频率等于工频（50Hz）或接近工频的高于系统最高工作电压的过电压。

东北农业大学网络教育学院电力系统分析作业题参考答案作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

东北农业大学网络教育学院电力系统分析作业题参考答案作业题一参考答案一、填空题1.降压变压器高压侧的主分接头电压为220kv,若选择＋2×2、5%的分接头,则该分接头电压为 231KV 。

2.电力系统中性点有效接地方式指的就是 中性点直接接地 。

3.输电线路的电气参数包括电抗、电导、电纳与 电阻 。

4.输电线路的电压偏移就是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5.电力系统的潮流分布一般就是用各节点的电压与 功率 表示。

6.调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7.复合故障一般就是指某一时刻在电力系统 二个及以上地方 发生故障。

8.用对称分量法计算不对称故障,当三相阻抗完全对称时,则其序阻抗矩阵Zsc 的非对角元素为 零 。

9.系统中发生单相接地短路时故障点短路电流的大小就是零序电流的 3 倍。

10.减小输出电元件的电抗将 提高(改善) 系统的静态稳定性。

二、单项选择题11.同步发电机的转速与系统频率之间就是否有严格的关系( ② )①否 ②就是 ③不一定 ④根据发电机的形式定12.三绕组变压器的结构、通常将高压绕组放在( ③ )①内层 ②中间层 ③外层 ④独立设置13.中性点以消弧线圈接地的电力系统,通常采用的补偿方式就是( ③ )①全补偿 ②欠补偿 ③过补偿 ④有时全补偿,有时欠补偿14.三相导线的几何均距越大,则导线的电抗( ② )①越大 ②越小 ③不变 ④无法确定15.变压器的电导参数G T ,主要决定于哪一个实验数据( ① )①△P O ②△P K ③U K % ④I O %16、当功率的有名值为s ＝P ＋jQ 时(功率因数角为ϕ)取基准功率为S n ,则有功功率的标么值为( ③ ) ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17、环网中功率的自然分布就是( ④ )①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18.电力系统中PQ 节点的数量( ② )①全都就是 ②大量的 ③少量的 ④必有且一般只设一个19.潮流计算中,要求某些节点之间电压的相位差应满足的约束条件就是(④ )①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20.在同一时间内,电力网的电能损耗与供电量之比的百分值称为( ② )①负载率 ②网损率 ③供电率 ④厂用电率21.电力系统的频率主要决定于( ① )①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22.关于顺调压电压调整方式的描述,错误的就是( ② )①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23.通过改变变压器变比,实质上( ③ )①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24.三相短路时,非周期分量极小值,只能就是在某种情况(① )①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25.同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26、若ac 两相发生短路,则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相与c27.下网K 点发生两相短路接地,其复合序网为图所示( ③ )(其中,1,2,0分别为正序、负序、零序阻抗)28.越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29.作为判据0d dP E >δ主要应用于分析简单系统的( ③ ) ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30.分析简单系统的暂态稳定性可以应用( ② )①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31.电力变压器的主要作用就是什么？答:电力变压器的主要作用就是升高或降低电压,另外还起到将不同电压等级电网相联系的作用。

2016年9月吉林大学课程机考复习题-电力系统分析单选题：1：系统发生两相接地短路故障时，复合序网的连接方式为（）1.正序、负序、零序并联2：采用分裂导线,使得线路电感( ) 3.减小3：输电线路单位长度的电阻主要决定于（）4.材料和粗细4：已知一节点所带负荷，有功功率为P，视在功率为S，则功率因数角为（）4.arccos5：中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是( ) 4.输电线路和线路对地电容1：我国目前所规定的10KV及以下用户的供电电压允许变化范围是( ) 2.± 7% 2：系统中有功功率不足，必定会造成( ) 2.频率下降3：系统发生不对称短路后,负序电压的变化趋势为越靠近短路点,负序电压 ( ) 3.越高5：系统发生单接地短路故障时，复合序网的连接方式为（）1.正序、负序、零序串联1：110kV以上电压等级电网中一般采用中性点( ) 4.直接接地方式3：在系统的初始运行条件、故障持续时间均完全相同的情况下，导致系统的暂态稳定性最差的故障应为( ) 3.三相短路4：快速切除故障将使得系统的暂态稳定性得到( ) 2.提高5：我国35Kv以上高压电气设备允许的电压偏移为( ) 1.±5%1：我国规定的系统频率偏差范围是（）1.+0.2~ +0.55：电力线路的等值电路中，电阻参数R主要反映电流流过线路产生的（）1.热效应1：P?δ被称为（）4.功角曲线2：电压降落指线路始末两端电压的（）3.相量差3：利用发电机调压（）2.不需要附加设备4：电力用户只能从一个电源获得电能的地理接线方式为( )。

4.无备用接线5：潮流方程是（）4.非线性方程1：我国电力系统的额定频率为( ) 1.30Hz3：采用分裂导线的目的是( ) 4.减小电晕和线路电抗4：频率的二次调整是( ) 3.发电机组的调频系统完成的5：将三个不对称相量分解为三组对称相量的方法是( ) 2.对称分量法1：已知一节点所带负荷，有功功率为P，视在功率为S，则功率因数角为（）4.arccos3：在标么制中近似计算时,基准电压常选用( ) 2.平均额定电压5：无零序电流分量的不对称短路是（）2.两相短路2：二相断线时的复合序网是在断口处( )。

(单选题)1: PV节点要求已知节点的（）
A: 有功功率P
B: 电压模值U
C: 无功功率Q
D: 有功功率P和电压模值U
正确答案: D
(单选题)2: 手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为( )。

A: 运算负荷功率
B: 运算电源功率
C: 等值负荷功率
D: 等值电源功率
正确答案: A
(单选题)3: 应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是 ( )。

A: 整步功率系数大于零
B: 整步功率系数小于零
C: 最大减速面积大于加速面积
D: 最大减速面积小于加速面积
正确答案: C
(单选题)4: 快速切除故障将使得系统的暂态稳定性得到（）
A: 无变化
B: 提高
C: 降低
D: 微弱的负值变化
正确答案: B
(单选题)5: 在双挠组变压器的等值参数中，若以变压器额定值为标么基准值，则短路损耗的标么值在数值上等于（）。

A: 串联阻抗的标么值
B: 串联电抗的标么值
C: 励磁电导的标么值
D: 励磁电纳的标么值
正确答案: A
(单选题)6: 分析简单电力系统的暂态稳定主要应用( )。

A: 等耗量微增率原则
B: 等面积定则
C: 小干扰法
D: 对称分量法
正确答案: B。

吉林大学网络教育学院2019-2020学年第二学期期末考试《文献检索》大作业学生姓名专业层次年级学号学习中心成绩年月日作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到word文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word文档格式），如有雷同、抄袭成绩按不及格处理。

一论述题 (共2题，总分值30分 )1.在数据库检索中，当检出的文献数量较少时，分析其可能原因，以及采用何种对应措施，才能增大文献信息的检出量？（至少列举5种情况）（15 分）在数据库检索中，当检出的文献数量较少时，可能是以下原因造成的：答：①检索词拼写错误；②遗漏重要的同义词或者隐含概念；③检索词过于冷僻具体；④没有使用截词算符；⑤位置算符和字段算符使用过多；⑥使用过多的逻辑“与”，过于严格。

⑦被检索的数据库数量较少因此需要扩大检索范围，增加文献信息的检出量，具体措施如下：①减少“与（AND）”算符，以0R加入相关检索词；以0R加入所有下位叙词；加入上位叙词；采用上位类；排除数据库中的普遍概念。

②在词干相同的单词后使用截词符（？）；③去除已有的字段限制、位置算符限制（或者改用限制程度较小的位置算符）。

④修正错误的检索词；⑤补充足够的问义词，⑥把叙词作为紧邻关键词使用；⑦选用登录数高的索引词；⑧放弃单库检索，选择跨库检索2.计算机检索步骤主要有哪些？（15 分）答：1、明确检索要求和检索目标计算机检索的第一步准备工作是明确检索要求和检索目标。

2、课题分析1课题概念的分析方法2隐含概念的分析方法3、核心概念的选取3、检索词的扩展、选择和处理3.1相同概念的检索词的扩展扩展相同概念的检索词的方法一般有同义词方法、主题词表方法和截词方法3.2检索词的选择和处理4、数据库的选择5、检索策略构成和调整方法在实际检索过程中，仅需一个检索词就能满足检索要求的情况并不很多。

通常我们需要使用多个检索词构成检索策略，以满足由多概念组配而成的较为复杂课题的要求。
