schneeberger直线导轨

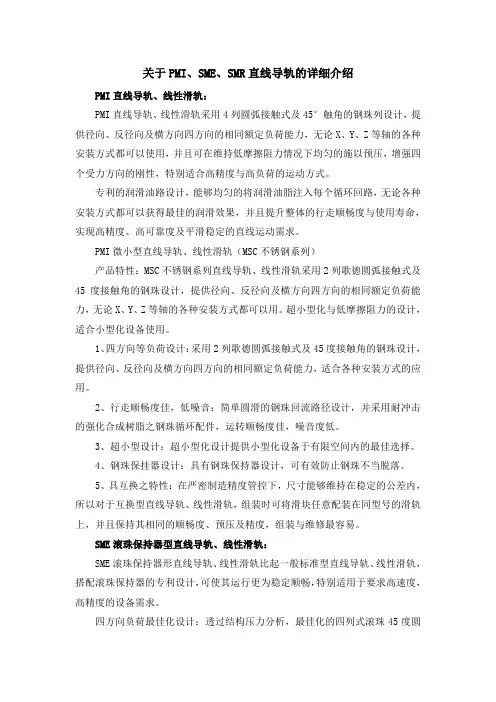

关于PMI、SME、SMR直线导轨的详细介绍PMI直线导轨、线性滑轨：PMI直线导轨、线性滑轨采用4列圆弧接触式及45°触角的钢珠列设计，提供径向、反径向及横方向四方向的相同额定负荷能力，无论X、Y、Z等轴的各种安装方式都可以使用，并且可在维持低摩擦阻力情况下均匀的施以预压，增强四个受力方向的刚性，特别适合高精度与高负荷的运动方式。

专利的润滑油路设计，能够均匀的将润滑油脂注入每个循环回路，无论各种安装方式都可以获得最佳的润滑效果，并且提升整体的行走顺畅度与使用寿命，实现高精度、高可靠度及平滑稳定的直线运动需求。

PMI微小型直线导轨、线性滑轨（MSC不锈钢系列）产品特性：MSC不锈钢系列直线导轨、线性滑轨采用2列歌德圆弧接触式及45度接触角的钢珠设计，提供径向、反径向及横方向四方向的相同额定负荷能力，无论X、Y、Z等轴的各种安装方式都可以用。

超小型化与低摩擦阻力的设计，适合小型化设备使用。

1、四方向等负荷设计：采用2列歌德圆弧接触式及45度接触角的钢珠设计，提供径向、反径向及横方向四方向的相同额定负荷能力，适合各种安装方式的应用。

2、行走顺畅度佳，低噪音：简单圆滑的钢珠回流路径设计，并采用耐冲击的强化合成树脂之钢珠循环配件，运转顺畅度佳，噪音度低。

3、超小型设计：超小型化设计提供小型化设备于有限空间内的最佳选择。

4、钢珠保挂器设计：具有钢珠保持器设计，可有效防止钢珠不当脱落。

5、具互换之特性：在严密制造精度管控下，尺寸能够维持在稳定的公差内，所以对于互换型直线导轨、线性滑轨，组装时可将滑块任意配装在同型号的滑轨上，并且保持其相同的顺畅度、预压及精度，组装与维修最容易。

SME滚珠保持器型直线导轨、线性滑轨：SME滚珠保持器形直线导轨、线性滑轨比起一般标准型直线导轨、线性滑轨，搭配滚珠保持器的专利设计，可使其运行更为稳定顺畅，特别适用于要求高速度，高精度的设备需求。

四方向负荷最佳化设计：透过结构压力分析，最佳化的四列式滚珠45度圆弧接触角与高刚性断面设计，除了提供径向，反径向及横方向优良的负荷能力，并且可利用预压调整增加其刚性，更适合各种安装方式应用。

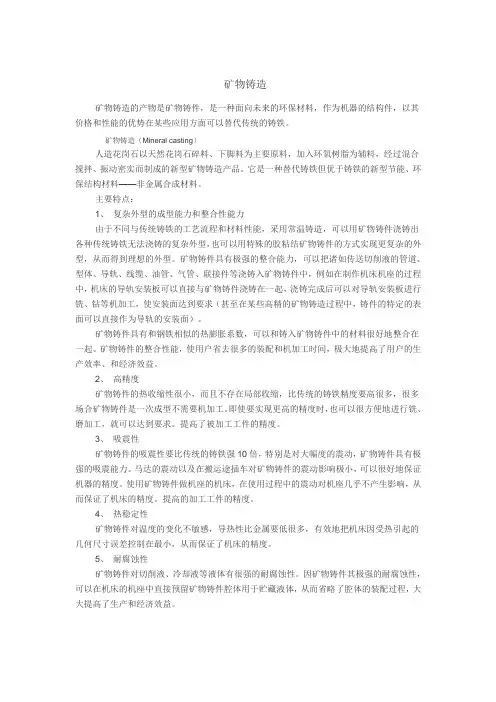

矿物铸造矿物铸造的产物是矿物铸件，是一种面向未来的环保材料，作为机器的结构件，以其价格和性能的优势在某些应用方面可以替代传统的铸铁。

矿物铸造（Mineral casting）人造花岗石以天然花岗石碎料、下脚料为主要原料，加入环氧树脂为辅料，经过混合搅拌、振动密实而制成的新型矿物铸造产品。

它是一种替代铸铁但优于铸铁的新型节能、环保结构材料——非金属合成材料。

主要特点：1、复杂外型的成型能力和整合性能力由于不同与传统铸铁的工艺流程和材料性能，采用常温铸造，可以用矿物铸件浇铸出各种传统铸铁无法浇铸的复杂外型，也可以用特殊的胶粘结矿物铸件的方式实现更复杂的外型，从而得到理想的外型。

矿物铸件具有极强的整合能力，可以把诸如传送切削液的管道、型体、导轨、线缆、油管、气管、联接件等浇铸入矿物铸件中，例如在制作机床机座的过程中，机床的导轨安装板可以直接与矿物铸件浇铸在一起，浇铸完成后可以对导轨安装板进行铣、钻等机加工，使安装面达到要求（甚至在某些高精的矿物铸造过程中，铸件的特定的表面可以直接作为导轨的安装面）。

矿物铸件具有和钢铁相似的热膨胀系数，可以和铸入矿物铸件中的材料很好地整合在一起。

矿物铸件的整合性能，使用户省去很多的装配和机加工时间，极大地提高了用户的生产效率、和经济效益。

2、高精度矿物铸件的热收缩性很小，而且不存在局部收缩，比传统的铸铁精度要高很多，很多场合矿物铸件是一次成型不需要机加工。

即使要实现更高的精度时，也可以很方便地进行铣、磨加工，就可以达到要求。

提高了被加工工件的精度。

3、吸震性矿物铸件的吸震性要比传统的铸铁强10倍，特别是对大幅度的震动，矿物铸件具有极强的吸震能力。

马达的震动以及在搬运途插车对矿物铸件的震动影响极小，可以很好地保证机器的精度。

使用矿物铸件做机座的机床，在使用过程中的震动对机座几乎不产生影响，从而保证了机床的精度。

提高的加工工件的精度。

4、热稳定性矿物铸件对温度的变化不敏感，导热性比金属要低很多，有效地把机床因受热引起的几何尺寸误差控制在最小，从而保证了机床的精度。

篇一：实习报告公司概况原重型机械集团有限公司是新中国自行设计和建造的第一座重型机械制造企业，始建于1950年10月4日，1995年11月被国家列为全国100家建立现代企业制度试点企业，并更名为太原重型机械（集团）有限公司,属国家特大型重点骨干企业，属于国家特大型骨干企业，中国制造业500强。

地处山西省省会太原市，主要成员单位有太原重工股份有限公司、太重集团煤机有限公司、榆次液压集团有限公司等。

公司主要生产起重设备、挖掘设备、轧钢设备、板带精整设备、锻压设备、油膜轴承、煤炭机械成套设备、煤炭深加工及煤化工成套设备、液压元件和液压系统、铁路轮轴产品、减速机、风电增速器、焦炉设备、航天发射装置、舞台设备、大型和特种铸锻件等产品。

公司成立60年来，累计为国家重点建设项目提供了1000余种，两万多台（套）装备，创造了340多个国内外第一，被誉为“国民经济的开路先锋”。

三峡1200吨桥式起重机、冶金480吨铸造起重机、20～55立方米矿用挖掘机、1.5mw风力发电机、φ340毫米无缝管轧机、西气东输螺旋焊管机组、10000吨铝合金挤压机、神舟系列卫星发射塔架、北京奥运会和残奥会开闭幕式舞台设备、国家大剧院舞台设备等为公司的标志性产品。

公司产品远销世界二十多个国家和地区，太重牌起重机、油膜轴承、减速机相继荣获“中国名牌”产品。

公司拥有重大技术装备自主研发和工程总承包能力，建有国家级技术中心和博士后工作站，技术中心在2009年度575家国家认定企业技术中心评价中名列第13位，居全国重型机械行业技术中心第1位。

2008年公司进入全国首批91家创新型企业名单，全国重矿行业工业经济综合效益评价，连续7年获得第2名，山西省省属企业经营业绩考核第2名。

面对新机遇，迎接新挑战，公司将以高端化为目标，以国际化为追求，以振兴中国装备制造业为己任，加快结构调整，加强自主创新，努力建设国际一流的现代化企业集团，实现“十二五”末规模500亿元，综合效益居于行业领先水平的发展目标。

潤滑油 11 適合一般用途，ISO V32~68
潤滑劑容量:10ml
11
MR 微型滾珠線性滑軌系列
2. 技術資料
2.4 摩擦阻力 摩擦阻力
MR微型滾珠線性滑軌系列其運轉摩擦力平穩 一致，且起動摩擦力輕微，充分展現產品低摩 擦阻力之特性。
摩擦力
Frn= μ F F Frn
（1） 負荷 (N) 摩擦力 (N)
適用於 : 高速皮帶驅動機構 高速移載設計使用 站與站之間自動化連結使用
迴流道特殊設計
鋼珠迴流孔及迴流道由全密式塑膠框架及塑 膠端蓋構成，結構簡單，可大幅減少鋼珠與 金屬的接觸面積及碰撞機會，有效的達到低 噪音運行效果。迴流道內藏特殊設計之儲油 讓槽，可延長潤滑週期。
04
MR 微 型 滾 珠 線 性 滑 軌 系 列
■ 降低摩擦力 ■ 使磨耗減至最少
■ 防止腐蝕現象 ■ 散發熱量並提高運轉壽命至材料疲乏
潤滑方式及注意事項
■ 滑座與滑軌於第一次使用前必須先添加潤滑油加以保護，並避免接觸任何液態或固態污染物。 ■ 在加注潤滑油時，滑座必須以一邊前後來回運動，一邊加油方式進行。 ■ 一般微型線性滑軌潤滑方式可用手或自動潤滑方式直接對滑道做潤滑工作。
嵌入式及倒扣設計
03
MR 微型滾珠線性滑軌系列
1. 產品介紹 1.2 全新設計
塑膠件倒扣設計強化結合機構
可承受更高的運行速度設計；當滑塊運行時，其塑 膠端蓋不斷承受鋼珠循環迴流轉向時所產生的衝擊 力，且運行速度越快其衝擊力越大；在考量自動化
設計高速運行場合需求愈來愈多，因此cpc於 9W、
12M/W、15M/W 等微型系列產品設計了塑膠件倒鈎 設計來強化結合機構。
07
2.2 預壓
