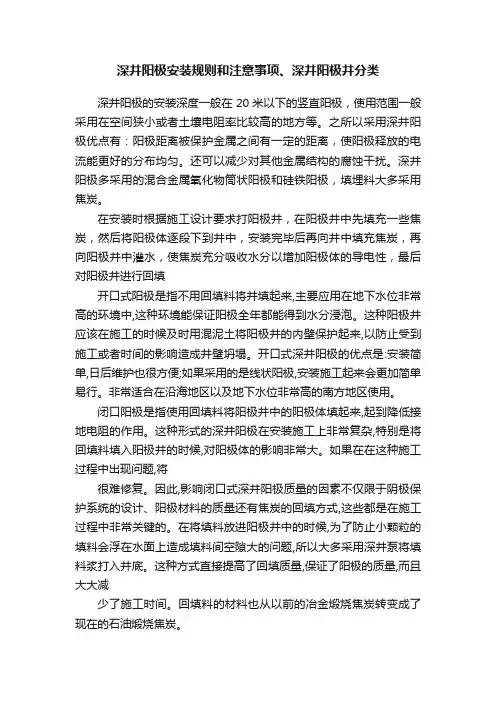

深井阳极安装规则和注意事项、深井阳极井分类深井阳极的安装深度一般在20米以下的竖直阳极，使用范围一般采用在空间狭小或者土壤电阻率比较高的地方等。
之所以采用深井阳极优点有：阳极距离被保护金属之间有一定的距离，使阳极释放的电流能更好的分布均匀。
还可以减少对其他金属结构的腐蚀干扰。
深井阳极多采用的混合金属氧化物筒状阳极和硅铁阳极，填埋料大多采用焦炭。
在安装时根据施工设计要求打阳极井，在阳极井中先填充一些焦炭，然后将阳极体逐段下到井中，安装完毕后再向井中填充焦炭，再向阳极井中灌水，使焦炭充分吸收水分以增加阳极体的导电性，最后对阳极井进行回填开口式阳极是指不用回填料将井填起来,主要应用在地下水位非常高的环境中,这种环境能保证阳极全年都能得到水分浸泡。
这种阳极井应该在施工的时候及时用混泥土将阳极井的内壁保护起来,以防止受到施工或者时间的影响造成井壁坍塌。
开口式深井阳极的优点是:安装简单,日后维护也很方便;如果采用的是线状阳极,安装施工起来会更加简单易行。
非常适合在沿海地区以及地下水位非常高的南方地区使用。
闭口阳极是指使用回填料将阳极井中的阳极体填起来,起到降低接地电阻的作用。
这种形式的深井阳极在安装施工上非常复杂,特别是将回填料填入阳极井的时候,对阳极体的影响非常大。
如果在在这种施工过程中出现问题,将很难修复。
因此,影响闭口式深井阳极质量的因素不仅限于阴极保护系统的设计、阳极材料的质量还有焦炭的回填方式,这些都是在施工过程中非常关键的。
在将填料放进阳极井中的时候,为了防止小颗粒的填料会浮在水面上造成填料间空隙大的问题,所以大多采用深井泵将填料浆打入井底。
这种方式直接提高了回填质量,保证了阳极的质量,而且大大减少了施工时间。
回填料的材料也从以前的冶金煅烧焦炭转变成了现在的石油煅烧焦炭。
深井阳极安装时与套管的距离也在50-300米之间，地床条件的选择跟浅埋阳极相同。
在安装阳极时，首先阳极体的导气管要对齐，以便于气体的排出，避免造成“气阻”现象，同时用固定螺栓将阳极体进行固定连接。
深井阳极的安装深度一般在20米以下的竖直阳极，使用范围一般采用在空间狭小或者土壤电阻率比较高的地方等。
之所以采用深井阳极优点有：阳极距离被保护金属之间有一定的距离，使阳极释放的电流能更好的分布均匀。
还可以减少对其他金属结构的腐蚀干扰。
深井阳极多采用的混合金属氧化物筒状阳极和硅铁阳极，填埋料大多采用焦炭。
在安装时根据施工设计要求打阳极井，在阳极井中先填充一些焦炭，然后将阳极体逐段下到井中，安装完毕后再向井中填充焦炭，再向阳极井中灌水，使焦炭充分吸收水分以增加阳极体的导电性，最后对阳极井进行回填开口式阳极是指不用回填料将井填起来,主要应用在地下水位非常高的环境中,这种环境能保证阳极全年都能得到水分浸泡。
这种阳极井应该在施工的时候及时用混泥土将阳极井的内壁保护起来,以防止受到施工或者时间的影响造成井壁坍塌。
开口式深井阳极的优点是:安装简单,日后维护也很方便;如果采用的是线状阳极,安装施工起来会更加简单易行。
非常适合在沿海地区以及地下水位非常高的南方地区使用。
闭口阳极是指使用回填料将阳极井中的阳极体填起来,起到降低接地电阻的作用。
这种形式的深井阳极在安装施工上非常复杂,特别是将回填料填入阳极井的时候,对阳极体的影响非常大。
如果在在这种施工过程中出现问题,将很难修复。
因此,影响闭口式深井阳极质量的因素不仅限于阴极保护系统的设计、阳极材料的质量还有焦炭的回填方式,这些都是在施工过程中非常关键的。
在将填料放进阳极井中的时候,为了防止小颗粒的填料会浮在水面上造成填料间空隙大的问题,所以大多采用深井泵将填料浆打入井底。
这种方式直接提高了回填质量,保证了阳极的质量,而且大大减少了施工时间。
回填料的材料也从以前的冶金煅烧焦炭转变成了现在的石油煅烧焦炭。
深井阳极安装时与套管的距离也在50-300米之间，地床条件的选择跟浅埋阳极相同。
在安装阳极时，首先阳极体的导气管要对齐，以便于气体的排出，避免造成“气阻”现象，同时用固定螺栓将阳极体进行固定连接。
牺牲阳极使用说明一、阳极的埋设：1、在施工前搬运过程中要轻搬轻放，避免刮破阳极包。
2、使用前,请先将阳极包外面的包装袋（聚乙烯编织袋）除去，然后将阳极包（棉布袋）浸泡在清水中2小时左右，或者置入阳极坑后往坑内注水，使阳极包内填包料完全浸透。
3、将阳极组的两只阳极分别埋设在管道两边1.5米-3米左右范围内，阳极体与管道底部齐平，如果阳极埋设点附近有其他障碍物，可以在管道方向上前后5米范围内移动。
阳极埋设示意图如图：二、阳极电缆的连接1、将盘圈的阳极电缆夹用剪刀剪开拉直引到被保护管道表面。
2、将管道欲焊接部位（大约50mm×50mm）用砂轮处理干净至光亮，表面无灰尘、油渍。
处理完毕后，将电缆使用铝热焊焊接管道上（参照放热焊使用说明书）。
3、焊接完毕后用热熔胶补伤片补伤，补伤片范围不小于70mm×70mm（参照补伤片补伤说明书）。
用在电力接地网上时：1.牺牲阳极布置牺牲阳极按照均匀分布的原则进行水平布置，距离扁钢1m左右，但不小于0.5米，垂直埋深1m（与接地网扁钢同深）左右。
2.阳极电缆选用VV1×10 mm2铜芯电缆，长度为2米，末端焊接一段与扁钢焊接用的钢片。
3.阳极安装：按照设计要求，在埋设点挖好阳极坑,检查袋装阳极电缆接头的导电性能，如有损坏及时修补；将袋装阳极放入阳极坑中就位。
将阳极电缆末端钢片的与接地网采用四周角焊连接，焊缝长度不小于100 mm，焊接必须牢固，保证电气上的导电性。
阳极电缆的埋设深度不应小于0.7米，回填土中应无石块或其它杂物，以免损坏电缆的绝缘层；电缆敷设时应留有10%的裕量，以防止土壤沉降变形造成电缆接头损坏。
确认各焊点、连接点符合要求后，回填土壤。
在干燥地区，回填土将阳极布袋埋住之后，向阳极坑内灌水，使阳极填充料吸满水后，将回填土夯实、恢复地貌。
备注：若电缆末端因其他原因不焊接钢片，那么可直接在接地网扁钢上进行焊接，原则：焊接牢固。

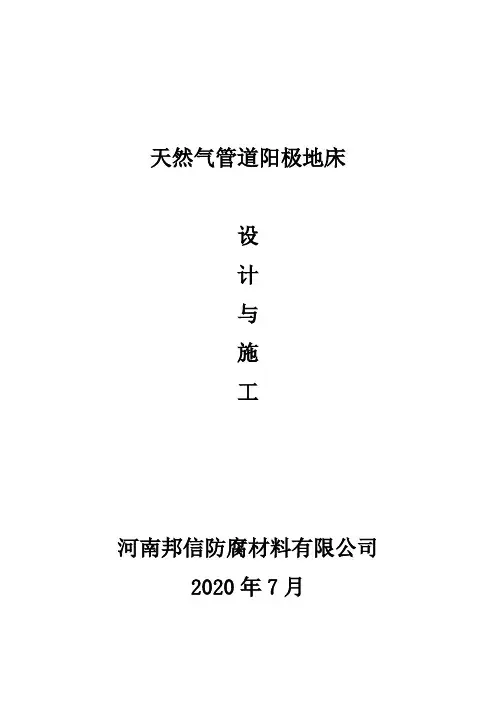

天然气管道阳极地床设计与施工河南邦信防腐材料有限公司2020年7月辅助阳极地床作为强制电流阴极保护的主要组成部分，其设计和施工决定了地床的接地电阻并最终影响了保护效果。
本文以支线天然气管道阳极地床的设计和施工为课题，对阳极地床设计和施工中须注意的事项进行深入的探讨。
目前强制电流阴极保护法作为防止和缓解金属腐蚀的有效方法，已在天然气等长输埋地钢制管道中广泛应用。
但由于人们对阴极保护中的阳极地床重视不足，施工措施不规范导致辅助阳极接地偏高，影响了埋地管道的阴极保护效果。
因此对阳极地床设计和施工中的注意事项进行重点归纳，可以有效规范阳极地床的设计和施工。
1 外加电流阴极保护法原理[1]外加电流阴极保护系统主要由电源设备、辅助阳极、被保护管道、附属设施四部分组成。
辅助阳极作为保护系统中的重要组成部分，当电源设备正极输出的保护电流经土壤流入被保护管道，再由管道流入保护设备负极形成一个电解池回路。
辅助阳极在正极进行氧化反应，不断失去电子遭受腐蚀，而受保护的金属管道在负极进行还原环反应，不断得到电子，使管道金属表面阴极极化，防止了腐蚀发生。
2 支线工程概况支线天然气管道全长约52公里，管径φ355.6，材质为L360高频直缝电阻焊钢管。
管道起点为分输站，终点为末站。
根据设计要求管道采用加强级三层PE防腐层，全线采用外加电流阴极保护法，辅助阳极地床及保护系统设置在站一侧。
3 阳极地床设计3.1 地质勘察及地床定位30A/60V二合一恒电位仪安装辅助阳极与管道距离愈远电流分布愈均匀，但过远会增加引线上的电压降和投资，因此辅助阳极的距离和埋设方式应根据现场情况选定。
地床位置确定原则[1]：（1）地下水位较高或潮湿低洼处。
（2）土壤电阻率50 Ω·m以下的地点。
（3）土层厚，无石块，便于施工处。
（4）阳极与管线之间不得有其它管线或金属设施。
现场地质勘探取样后，站周围的地质条件是地表以下依次土层、强风化和中分化岩石层，且土壤电阻率为13.8～116.9 Ω·m。

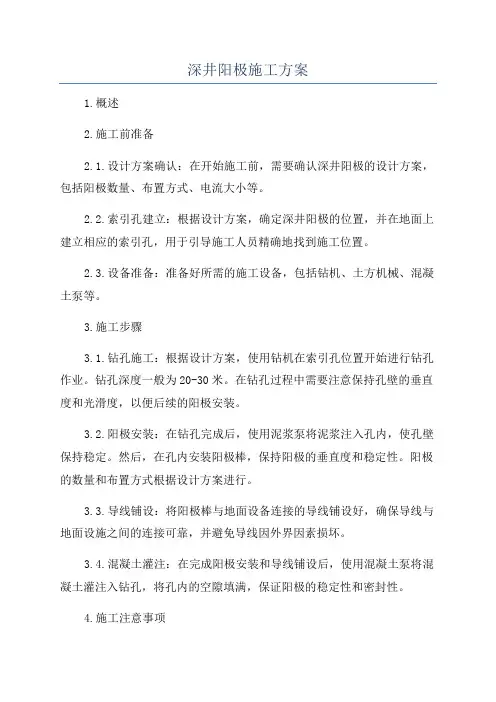

深井阳极施工方案1.概述2.施工前准备2.1.设计方案确认：在开始施工前，需要确认深井阳极的设计方案，包括阳极数量、布置方式、电流大小等。
2.2.索引孔建立：根据设计方案，确定深井阳极的位置，并在地面上建立相应的索引孔，用于引导施工人员精确地找到施工位置。
2.3.设备准备：准备好所需的施工设备，包括钻机、土方机械、混凝土泵等。
3.施工步骤3.1.钻孔施工：根据设计方案，使用钻机在索引孔位置开始进行钻孔作业。
钻孔深度一般为20-30米。
在钻孔过程中需要注意保持孔壁的垂直度和光滑度，以便后续的阳极安装。
3.2.阳极安装：在钻孔完成后，使用泥浆泵将泥浆注入孔内，使孔壁保持稳定。
然后，在孔内安装阳极棒，保持阳极的垂直度和稳定性。
阳极的数量和布置方式根据设计方案进行。
3.3.导线铺设：将阳极棒与地面设备连接的导线铺设好，确保导线与地面设施之间的连接可靠，并避免导线因外界因素损坏。
3.4.混凝土灌注：在完成阳极安装和导线铺设后，使用混凝土泵将混凝土灌注入钻孔，将孔内的空隙填满，保证阳极的稳定性和密封性。
4.施工注意事项4.1.施工人员必须经过专业培训，并严格按照操作规程进行施工，确保施工质量。
4.2.在施工过程中，要注意安全防护措施，如佩戴好安全帽、防护眼镜和手套等。
避免发生人身伤害和设备损坏。
4.3.在选择深井阳极的材料时，要考虑到地下环境的特点，选择能够适应复杂环境的材料，并进行必要的防腐处理。
4.4.在施工过程中，要严格按照设计方案进行操作，并定期进行施工现场的检查和维护，确保施工的质量和安全。
5.施工验收5.1.施工完成后，进行施工质量验收，检查施工是否符合设计要求，孔壁是否平整、阳极是否垂直等。
5.2.进行射频测试，测试阳极的电阻、电位和幅值等参数，确保深井阳极的性能符合要求。
5.3.编写施工报告，记录施工过程中的关键控制点和技术参数，以便后续的维护和管理。
总结：。

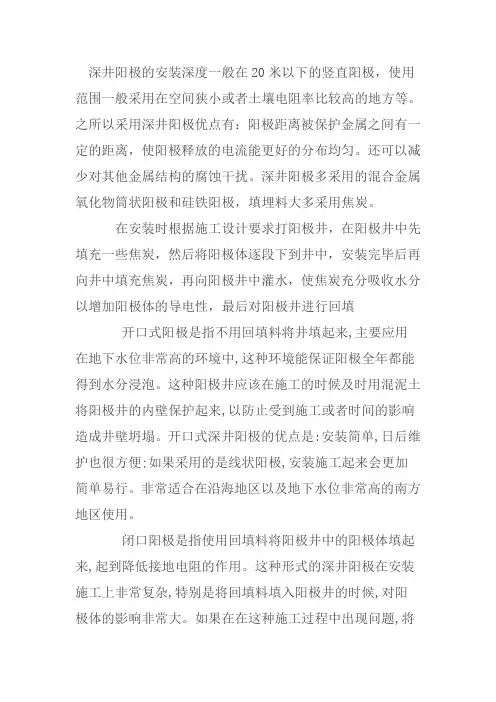

深井阳极浅埋阳极阴极保护设计施工行业标准河南汇龙合金材料有限公司2019技术部深井阳极的安装深度一般在20米以下的竖直阳极，使用范围一般采用在空间狭小或者土壤电阻率比较高的地方等。
之所以采用深井阳极优点有：阳极距离被保护金属之间有一定的距离，使阳极释放的电流能更好的分布均匀。
还可以减少对其他金属结构的腐蚀干扰。
深井阳极多采用的混合金属氧化物筒状阳极和硅铁阳极，填埋料大多采用焦炭。
在安装时根据施工设计要求打阳极井，在阳极井中先填充一些焦炭，然后将阳极体逐段下到井中，安装完毕后再向井中填充焦炭，再向阳极井中灌水，使焦炭充分吸收水分以增加阳极体的导电性，最后对阳极井进行回填开口式阳极是指不用回填料将井填起来,主要应用在地下水位非常高的环境中,这种环境能保证阳极全年都能得到水分浸泡。
这种阳极井应该在施工的时候及时用混泥土将阳极井的内壁保护起来,以防止受到施工或者时间的影响造成井壁坍塌。
开口式深井阳极的优点是:安装简单,日后维护也很方便;如果采用的是线状阳极,安装施工起来会更加简单易行。
非常适合在沿海地区以及地下水位非常高的南方地区使用。
闭口阳极是指使用回填料将阳极井中的阳极体填起来,起到降低接地电阻的作用。
这种形式的深井阳极在安装施工上非常复杂,特别是将回填料填入阳极井的时候,对阳极体的影响非常大。
如果在在这种施工过程中出现问题,将很难修复。
因此,影响闭口式深井阳极质量的因素不仅限于阴极保护系统的设计、阳极材料的质量还有焦炭的回填方式,这些都是在施工过程中非常关键的。
在将填料放进阳极井中的时候,为了防止小颗粒的填料会浮在水面上造成填料间空隙大的问题,所以大多采用深井泵将填料浆打入井底。
这种方式直接提高了回填质量,保证了阳极的质量,而且大大减少了施工时间。
回填料的材料也从以前的冶金煅烧焦炭转变成了现在的石油煅烧焦炭。
深井阳极安装时与套管的距离也在50-300米之间，地床条件的选择跟浅埋阳极相同。
在安装阳极时，首先阳极体的导气管要对齐，以便于气体的排出，避免造成“气阻”现象，同时用固定螺栓将阳极体进行固定连接。

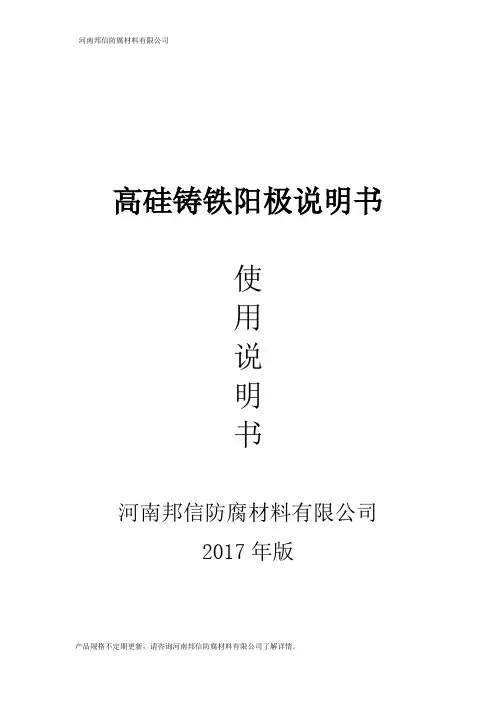

高硅铸铁阳极说明书
使
用
说
明
书
河南邦信防腐材料有限公司
2017年版
产品介绍
邦信公司生产的预包装高硅铸铁阳极，主要由（含铬）高硅铸铁阳极、焦炭填料、导气管和钢套管等组成，然后用支架将高硅铸铁阳极体固定在钢套管的中心，装上导气管后在其四周填充焦炭填料，将原来在施工现场进行的操作在工厂里完成，简化了施工程序，提高工作效率。
执行标准：
SY/T0096-2000
GB/T21448-2008《埋地钢制管道阴极保护技术规范》
主要性能：
具有使用寿命长、安装方便、接地电阻小、排流量大等优点。
适用范围：
用于深井阳极地床阴极保护系统中。
产品介绍：
高硅铸铁阳极、含铬高硅铸铁阳极、含硅铁合金是使用最广泛的防腐材料，因为充足的原材料和低廉的价格，从二十世纪五十年代就开始成为阴极保护的主要的阳极材料。
硅铁阳极有较好的防腐性能，因为阳极表面能形成稳定的二氧化硅薄膜。
无论在海水或淡水中，我们建议使用含有铬或钼化铬以防止亚氯酸盐的腐蚀。
硅铁阳极广泛用于海面结构，埋地管道和电缆等等的阴极保护上。
它是一种低电阻，低消耗，低能量损耗的阳极。
我们生产的硅铁阳
规格型号
河南邦信防腐材料有限公司
2017年版。

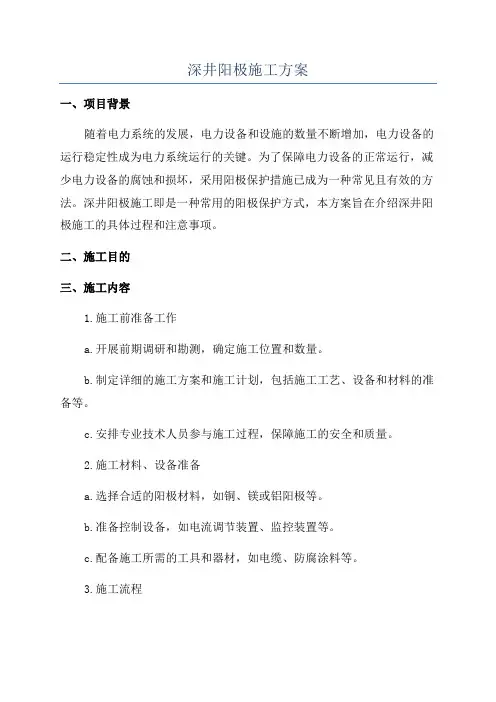

深井阳极施工方案一、项目背景随着电力系统的发展，电力设备和设施的数量不断增加，电力设备的运行稳定性成为电力系统运行的关键。
为了保障电力设备的正常运行，减少电力设备的腐蚀和损坏，采用阳极保护措施已成为一种常见且有效的方法。
深井阳极施工即是一种常用的阳极保护方式，本方案旨在介绍深井阳极施工的具体过程和注意事项。
二、施工目的三、施工内容1.施工前准备工作a.开展前期调研和勘测，确定施工位置和数量。
b.制定详细的施工方案和施工计划，包括施工工艺、设备和材料的准备等。
c.安排专业技术人员参与施工过程，保障施工的安全和质量。
2.施工材料、设备准备a.选择合适的阳极材料，如铜、镁或铝阳极等。
b.准备控制设备，如电流调节装置、监控装置等。
c.配备施工所需的工具和器材，如电缆、防腐涂料等。
3.施工流程a.孔洞钻探：根据设计要求，使用专业的孔洞钻探设备，开挖深井孔洞。
b.孔洞加固：通过加固材料对孔洞进行加固，确保孔洞结构的牢固和稳定。
c.安装阳极：将阳极设备降入孔洞中，固定好阳极的位置并与地面的电缆连接。
d.填充介质：根据设计要求，在孔洞中填充适当的介质，增加阳极设备与周围土壤的接触面积。
e.安装控制设备：根据方案要求，安装电流调节装置、监控装置等控制设备并进行接线。
f.防腐涂层处理：对阳极设备外表面进行防腐涂层处理，确保阳极设备的长期使用。
g.连接验收：对阳极设备与电力设备进行连接验收，确保施工质量和连接稳定。
四、安全注意事项1.施工人员需具备一定的电力设备施工经验和相关证书。
2.施工现场要严格按照相关安全规定进行操作，如佩戴防护用品、使用防爆工具等。
3.阳极设备的安装和调试过程需牢固固定阳极设备，防止设备脱落或损坏。
4.施工现场需设置警示标志，确保周围人员的安全和施工的顺利进行。
五、施工质量控制1.施工过程中严格按照施工方案和施工要求进行操作。
2.对施工工艺、设备设施以及施工质量进行监督和验收，确保质量符合设计要求。

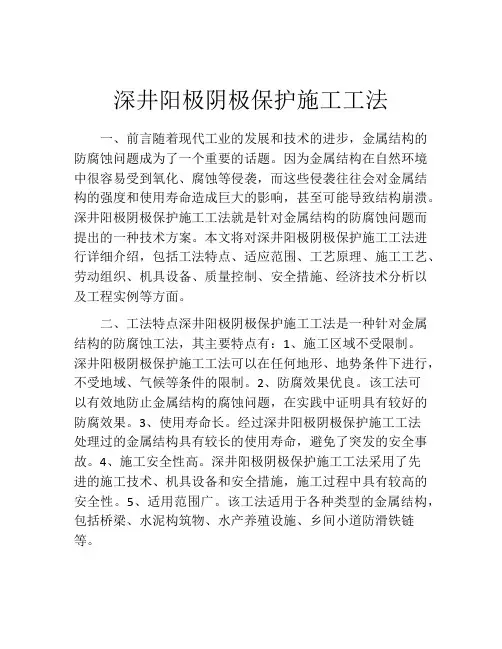

深井阳极阴极保护施工工法一、前言随着现代工业的发展和技术的进步，金属结构的防腐蚀问题成为了一个重要的话题。
因为金属结构在自然环境中很容易受到氧化、腐蚀等侵袭，而这些侵袭往往会对金属结构的强度和使用寿命造成巨大的影响，甚至可能导致结构崩溃。
深井阳极阴极保护施工工法就是针对金属结构的防腐蚀问题而提出的一种技术方案。
本文将对深井阳极阴极保护施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面。
二、工法特点深井阳极阴极保护施工工法是一种针对金属结构的防腐蚀工法，其主要特点有：1、施工区域不受限制。
深井阳极阴极保护施工工法可以在任何地形、地势条件下进行，不受地域、气候等条件的限制。
2、防腐效果优良。
该工法可以有效地防止金属结构的腐蚀问题，在实践中证明具有较好的防腐效果。
3、使用寿命长。
经过深井阳极阴极保护施工工法处理过的金属结构具有较长的使用寿命，避免了突发的安全事故。
4、施工安全性高。
深井阳极阴极保护施工工法采用了先进的施工技术、机具设备和安全措施，施工过程中具有较高的安全性。
5、适用范围广。
该工法适用于各种类型的金属结构，包括桥梁、水泥构筑物、水产养殖设施、乡间小道防滑铁链等。
三、适应范围深井阳极阴极保护施工工法适用于以下范围：1、各种类型金属结构2、海洋工程、水上建筑、输气管道、石油化工设施等湿度较大或腐蚀介质较强的环境下3、各种地形、地貌条件下4、公路、铁路等各种交通巨变及其隧道或设施5、发电厂、化工厂、水泵房、市政设施等特殊领域四、工艺原理深井阳极阴极保护施工工法依赖于阳极阴极原理实现金属结构的防腐蚀。
在金属结构表面设置阳极和阴极，利用电流的作用，使得阳极中的金属离子向阴极中的金属离子流动。
这样可以避免金属结构中出现阳极和阴极电位的差异，从而减少腐蚀的发生。
具体来说，深井阳极阴极保护施工工法包括以下几个步骤：1、深井掘进首先需要在金属结构周围挖掘深井，深度通常在30m左右。
深井阳极施工方案深井阳极施工方案一、施工前准备1.1 确定施工地点及深井位置，根据深井的要求，选择合适的地点进行施工。
1.2 准备好施工所需的材料和设备，包括阳极材料、导线、连接件等。
1.3 进行现场勘测，了解地下情况，确保施工的可行性和安全性。
二、深井阳极施工步骤2.1 挖掘深井孔根据设计要求和深井的位置，使用挖掘机进行深井孔的挖掘。
挖掘孔的深度和直径应符合设计要求，并注意孔壁的夯实和加固，确保孔壁的稳定性。
2.2 安装阳极材料将阳极材料按照设计要求进行切割和加工，并倒放到深井孔中。
在放置阳极材料的过程中，需要注意安装的平整度和垂直度，确保阳极材料与地下金属结构或管道的良好接触。
2.3 进行连接将阳极材料与地上的导线进行连接，连接点应具有良好的接触性和可靠性。
连接点可以采用螺栓或焊接方式进行连接，确保连接点的接触面积和导电能力。
2.4 填充固定材料在阳极材料与孔壁之间填充固定材料，以增强阳极材料的固定性和密封性。
固定材料可以选择环氧树脂胶、胶水等材料，填充时要保证均匀性和充实度。
2.5 进行测试在施工完成后，进行阳极电位测试和接地测试，确保阳极的安装质量和性能符合设计要求，以提供可靠的防腐保护。
三、施工安全注意事项3.1 深井施工时，需严格遵守安全操作规程，佩戴好相关的安全防护用品，确保施工人员的人身安全。
3.2 挖掘深井时，要确保周围的地面平整稳固，避免因地基松动或坍塌而造成施工事故。
3.3 施工过程中，要定期检查深井孔的稳定性和孔壁的夯实度，防止因孔壁松动而对施工人员造成伤害。
3.4 施工过程中，要注意与现有地下设施的保持安全距离，避免对管道或电缆等设施造成破坏和故障。
四、施工验收标准4.1 深井孔的挖掘、阳极材料的安装、连接点的质量等应符合设计要求和相关标准规范。
4.2 施工过程中的记录和数据应齐全准确，方便后续的管理和维护。
4.3 施工完成后，应进行防腐保护测试，确认阳极的性能和防腐保护效果符合设计要求。
加气站储罐阴极保护工程施工外加电流深井阳极系统的安装全过程的安装全过程河南汇龙合金材料有限公司技术部编制刘珍2020年5月25日深井阳极系统安装的最主要的步骤包括：钻孔、电测孔、在孔内设置阳极，泵入回填料，完成以上安装直到地表密封。
为了成功地完成每一步，有必要使用合适的设备安装技术。
尽管许多设备类型和安装方法可以使用，但在选择设备上和极化安装上，存在一些基本的考虑因素。
深井阳极地床的选址原则：.深井阳极地床与被保护构筑物距离不小于80米。
..地床不宜设在低洼处、死水区及排水区。
..地床应避免设在有害物质污染的区域。
..阳极井开口位置应高于洪水位。
..土层厚、无石块，便于施工。
.阳极安装之前，钻井应当进行电测井程序以确定阳极最佳设置位置。
根据用到的特定技术，需要的测试设备仅是孔内电极、电阻测试仪以及地表接地点或测试电极。
还需要使用支架，以降低并恢复探测电极。
可以通过使用一个架于钻孔之上的滑轮来实现。
为了确定探测电极在孔内的精确位置，相互连接的导线应该在校准的标记处做标记。
在深井阳极系统内设置碳回填料时，选择设备和安装结构可以有许多种不同的方式，对大多数安装过程而言，强烈推荐碳回填料从底部想上泵入孔内，而不是从孔顶部倒入。
一般来讲，通过对钻孔用的循环系统作简单修改后，钻具可以用于泵送碳回填料。
第一，必须确立两个流体循环流路。
其中一个是闭合回路，它通过混合罐来促进碳浆料的混合。
另一个流路是从混合罐流经孔内管，用来设置回填料。
每个流路的流速通过流量控制阀来控制并调节。
深井阳极主要适用于大型长输管线、城市管网、水电工程、表层土壤电阻率高的地区埋地金属构筑物的阴极保护。
是长输管线、城市管网、区域性保护的主要技术之一。
结构特点：深井阳极系统有深井阳极体、内导气装置、填充料、电缆、护井装置等结构组成。
深井阳极根据要求可采用贵金属氧化物阳极、高硅铸铁阳极。
详情咨询：河南汇龙合金材料有限公司刘珍贵金属氧化物阳极是在钛基材上覆盖一层具有电催化活性的金属氧化物而构成，氧化物图层极化小且消耗率极低，通过调整氧化物层的成分，由于贵金属氧化物阳极具有其他阳极所不具备的优点，它已成为目前最为理想和最有前途的辅助阳极材料。
深井阳极施工方案一、背景介绍深井阳极是一种用于保护金属构筑物免受腐蚀的重要方式。
通过在地下埋设阳极材料，与金属构筑物形成一定的电化学电池系统，以减少金属构筑物的腐蚀程度，延长其使用寿命。
在深井阳极施工中，选用合适的材料、合理的布设方案和科学的施工工艺至关重要。
二、材料选择1. 阳极材料常用的深井阳极材料包括镀锌电解铁、铝镁合金等。
选用耐腐蚀性好、导电性能稳定的阳极材料，能够有效提高阳极系统的工作效率。
2. 地下导线地下导线是阳极系统中连接阳极材料与地表设备的纽带，应选用导电性能良好、抗腐蚀性强的导线，确保阳极系统的正常运行。
三、施工方案1. 布设规划在深井阳极施工前，需进行场地勘测和设计规划，确定深井位置、布设数量及深度等参数。
根据设计要求，进行深井的挖掘和凿孔。
2. 阳极安装将选用的阳极材料沿深井壁面均匀固定，并与地下导线连接。
确保阳极的全面接触地下介质，并与金属构筑物之间建立良好的电化学联系。
3. 电路连接通过地下导线将阳极与地表的监测设备连接，建立完整的电路系统。
运行监测设备，确认阳极系统的正常工作状态。
4. 施工验收对深井阳极系统进行全面验收，检测各项参数是否符合设计要求。
注意施工过程中可能存在的安全隐患，确保施工质量和人员安全。
四、施工注意事项1.施工前应认真阅读相关设计图纸和技术规范，做好施工准备工作。
2.施工现场要做好防尘、防水等工作保护，确保施工安全。
3.深井阳极施工中应注意避免阳极材料与地下水等腐蚀性介质直接接触，以延长阳极材料的使用寿命。
4.完成施工后应定期检测阳极系统的工作状态，及时处理异常情况，确保阳极系统的稳定运行。
五、总结深井阳极施工是一项重要的防腐蚀工程，合理的施工方案和严格的施工要求对阳极系统的性能起着决定性的作用。
通过本文介绍，相信读者对深井阳极施工方案有了更深入的了解，希望能够在实际工程中取得良好的效果。
以上是关于深井阳极施工方案的介绍，希望对读者有所帮助。
深井阳极的施工注意事项深井阳极由于井的深度要穿透不同土质的土壤层，不同的土质就会有不同的电阻率，当阳极处在不同电阻率的地层中时，阳极排放量的量也是不一样的。
如果阳极处在电阻率非常低的土壤层中，阳极的电流就会流动的非常快，阳极也会很快的被消耗掉，因此我们有必要在阳极电缆上安装上具有调节电阻作用的电阻器，调节阳极的电流的输出。
当深井打好后，有时需要实际测量地层的电阻以确定阳极的安装位置，此时，可以利用蓄电池、可调电阻、及电流表，实际进行测量。
首先将蓄电池的负极连接到被保护管道或附近的接地体上，正极连接到一支阳极上，将阳极自井口逐步放入已经注满水的井中，每下放一米，读一次电流值。
直到阳极到达井底。
目前随着阴极保护技术的发展越来越精湛，并且总结了以往很多年的实际工程的施工经验，在阴极保护系统中各项施工都已经有了专业的标准可寻。
现在就说回填料，在深井阳极中回填料的使用是必不可少的一不，因此回填料的选择也是至关重要的。
就现在的施工经验大不多采用都是不导电的回填料。
采用这样回填料的主要目的就是出于回填料中心位置的阳极所流出的电流在附近的地表土壤中释放出去。
否则，阴极保护系统就会受到损坏，不能正常工作，现在阳极井上面的填料一般采用的都是砾石和粗砂。
将电流和井深的关系绘制成图，就可以找到电阻最小的地层位置，并以此确定阳极地床活性段位置。
阳极安装过程之套管安装和井下试验，首先是打井，完成后第一个要安装的是一块约6米的塑料套管，这条塑料管的直径一定要比阳极井大一点，大概5厘米就可以，将其安装在阳极井顶部。
这段塑料套管在施工后一般都会选择留在阳极井中。
套管在阳极安装过程中起到一个支撑的作用。
真正安装阳极之前还要进行一系列的测验，测量的目的主要是为了确定阳极安装的位置最恰当，最大可能的减少接地电阻。
条件是首先阳极井中注满水，并在阳极井不同的深度都一次进行测量，可以用蓄电池供电，只要测量结果要两个，第一个是测量阳极与被保护结构之间的电阻；第二个是测量阳极处在阳极井不同深度时候，蓄电池输出电流的变化。
深井阳极施工安装方案河南汇龙合金材料有限公司刘珍阴极保护材料、牺牲阳极保护、外加电流保护、阴保辅助材料、管道材料河南汇龙合金材料有限公司技术部：刘珍编制：2018年8月内部资料请勿外传1.1深井阳极施工方案深井阳极施工安装，在合适位置（根据现场条件选取）打一眼直径为300毫米，深≥40米井。
每口井安装3支Φ219*6000mm贵金属氧化物阳极，深井地床位置距管道约50-200米，并铺设阳极电缆，阳极电缆引入阴保机柜接入恒电位仪。
施工工艺（1）施工准备施工前，勘查施工现场，了解阴极保护站内外设施的分布和施工要求。
施工前作好备料工作，所有材料、设备的规格型号与设计相符。
各种设备到现场后，要根据装箱单开箱检查、清点，各种零部件、随机工具和设备资料应齐全完整。
（2）施工简图在深井位置安装井架及其它钻井附属设备，使用直径300钻头（3）深井阳极深井施工深井为直径300毫米，深40米井。
首先选择合适位置（根据现场条件选取）钻取深井。
开始钻井，如需要在钻井时加套管。
当钻井达到预定深度时，停止钻井，取出钻头。
准备安装预制阳极体。
（4）深井阳极安装深井阳极安装施工必须在深井施工后立即开始。
首先检验预制阳极体引线电缆是否完好。
将吊装车辆布置在吊装位用钢丝将预制阳极体连接将预制阳极体掉起，慢慢移动到井口，释放钢丝，将阳极慢慢放入井内。
当预制阳极上端面，距井口1米时，将第一支阳极体电缆穿过第二支预制阳极体排气管。
将第一支阳极固定；用钢丝将第二支预制阳极体连接，掉起慢慢移动到第一支阳极位置，将第一支阳极体与第二支阳极体进行焊接。
焊接处用热收缩套进行包解开第一支阳极的固定，释放钢丝，当第二根预制阳极上端距井口1米时，安装第三根阳极。
重复此步骤当预制阳极到达井底时，回填碎石至井口。
安装排气管和电缆管弯头。
按图纸砌阳极井座井架。
1.2阳极电缆敷设3根预包装阳极引出电缆进入防爆接线箱，从防爆接线箱中引出一根汇总阳极电缆经过穿管沿墙敷设进入阴保间，接入恒电位仪。
钛极氧化物深井阳极 305*3000预包装
高
硅
铸
铁
深
井
阳
极
钛
基
阳
极
设
计
和
安
装
河南汇龙合金材料有限公司
钛基网状阳极是外加电流上的辅助阳极，它的主要优点是它的排流量大，预期寿命长。
钛基阳极可以做成各种形状，对于新建结构可考虑采用钛带网，为了避免由于阳极的表面产物而影响阳极与水泥浆的粘结，钛阳极表面的电流密度应限制在108mA/m2。
带状钛基阳极对于新建混凝土结构是非常合适的，阳极可以通过非金属的夹子固定在钢筋笼上，通过混凝上形成电流回路。
带状阳极固定在钢筋笼中，在混凝土浇注中应有很少的截面和尽可能少地占用空间。
建议在混凝土浇注过程中应对阳极进行电监测以确保阳极和钢筋之间没有短路。
这个程序会破坏掉短路通道的接触，并对混凝土、阳极、钢筋产生最小的影响。
钢筋混凝土结构所应用的阴极保护在我国正处于研究阶段，但它产生的影响是非常大的。

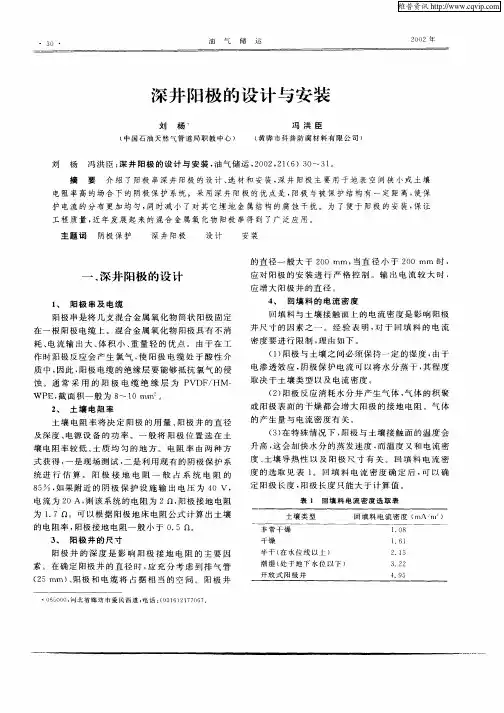

深井阳极设计及安装
简介
深井阳极是深度在15 米以下的竖直阳极。
主要用作地表空间狭小或地表土壤电阻率高的场合下的阴极保护系统阳极。
采用深井阳极的优点之一是阳极距离被保护结构有一定距离，使保护电流的分布更加均匀，另外，也会减小对其他埋地金属结构的腐蚀干扰。
为了便于阳极的安装，保证工程质量，近年发展的贵金属氧化物阳极串得到了广泛应用。
本文将对阳极串深井阳极的设计、选材、安装进行介绍。
深井阳极
管状阳极常连接成串状，作为深井阳极对地下管线和其它金属结构件进行阴极保护。
由于阳极深埋地下，受杂散电流的影响很小，因此对地下管线能起到更好的保护作用。
1.阳极串及电缆：
阳极串是将几支贵金属氧化物筒状阳极固定在一根阳极电缆
上，贵金属氧化物阳极具有不消耗、电流输出大、体积小、重量轻的优点。
与之相对应的阳极电缆应耐侵蚀。
阳极工作时，阳极反应会产生氯气并使阳极电缆处于酸性介质中。
因此，阳极电缆的绝缘层要能够抵抗氯气的侵蚀。
经常采用的阳极电缆绝缘层为PVDF/HMWPE。
截面积一般是8 – 10 mm2。
2.土壤电阻率
土壤电阻率在深井阳极设计中有很大的影响，它决定阳极的用量、阳极井的直径以及深度、电源设备的功率等。
一般将阳极位置选在土壤电阻率低、土质均匀的地点。
电阻率有两种方式获得，一是现场测试，二是利用现有的阴极保护系统进行估算。
阳极的接地电阻一般占系统电阻的85%。
如果附近的阴极保护设施输出电压40V，电流20A，则该系统的电阻为2 欧姆。
阳极的接地电阻为2x 0.85 = 1.7 ohm。
据此，可根据相应阳极地床的电阻公式计算出土壤的电阻率。
阳极接地电阻将直接影响系统的运营成本，一般来讲，接地电阻不大于0.5 欧姆。
3.阳极井的尺寸
影响阳极接地电阻的主要因素是阳极井深度。
考虑阳极井的直径时，应充分考虑到排气管（25mm）、阳极以及电缆将占据相当的空间。
因此，阳极井的直径一般不小于200mm。
直径
小于200mm时，应对阳极的安装进行严格控制，输出电流大
时，应增大阳极井直径。
4.回填料的电流密度
阳极井的尺寸不是随意确定的，它将受到一系列因素的影响。
其中之一是填料与土壤接触面上的电流密度。
经验表明，对于回填料的电流密度要进行限制，其原因如下：
1.阳极与土壤之间必须保持一定的湿度，由于电渗透效应，阴极
保护电流试图将水分蒸干，其程度取决于土壤类型以及电流密
度。
2.阳极反应消耗水分并产生气体，气体的积聚或阳极表面的干燥
都会增大阳极的接地电阻。
气体的产生量直接与电流密度有关。
3.在特殊情况下，阳极与土壤接触面的温度会升高，这也会加快
水分的蒸发速度，而温度又和电流密度、土壤导热性以及阳极
尺寸有关。
4.建议回填料电流密度按下表选取：
填料电流密度确定后，就可以确定阳极长度了。
阳极长度只能大于计算值。
1.回填料的选择
使用填料的目的是减小阳极接地电阻、由于阳极反应转移到填
料上，减小阳极的消耗、减少气阻、保持阳极井的形状。
因此，填料应具有低电阻率、小粒径以及高密度是很重要的。
回填料
分为两类，即，石油焦碳以及冶金焦碳。
建议采用石油焦碳，
它是高温烧制成的，具有良好的导电性和均匀性。
建议将焦碳
回填料用泵从阳极井底部打入井中。
回填料的指标：
采用低电阻率填料将减少阳极用量，在同一地质条件以及阳极井尺寸情况下，填料电阻率低，阳极间距增大，填料电阻率高，阳极间距减小。
尽管厂家声称的填料电阻率会很低，但考虑到实际安装阳极时，阳极的密实程度、水含量等不确定因素，设计时，填料电阻率最小取2.0 ohm.cm。
填料颗粒最好是球形，这种形状易于回填和压实。
另外，为了补充阳极工作时对填料的消耗，填料长度一般要低于最下面的阳极3 米，高于最上面的阳极3 米。
2.排气管
采用排气管的目的除了排除气体，减小气阻外，它还可以用来散发热量、回注水。
安装阳极时，可以利用排气管辅助阳极安装。
排气管上的小孔或狭缝要小于填料粒径以防止被填料或淤泥堵塞。
推荐排气管直径为25mm，填料柱以上的排气管没有钻孔或狭缝。
3.定位器
使用定位器的目的是保证阳极处于填料的中心部位。
填料密实以及阳极工作后，定位器将很快腐蚀掉。
一般一根阳极安装两个定位器。
4.阳极串配重
为了使阳极串顺利的下降到阳极井的底部，在阳极串底部要连接一个重物，通常是混凝土重块，重量在5--7 公斤之间。
将此重物用塑料绳与阳极串底部连接，距离底部阳极下端3米。
当采用复式阳极电缆时，重块与阳极电缆折弯处连接，距离底部阳极下端3--4米。
5.套管
套管不仅为阳极井提供支撑作用，方便阳极串安装，同时可以限制阴极保护电流从近地表释放。
套管的长度、材质、高出地表的距离都取决于阳极井类型以及土质条件。
6.不导电填料
采用不导电填料的目的是减小阴极保护电流在近地表处释放。
通常用砾石、粗砂回填阳极柱上方的阳极井。
7.电源设备
计算出阳极的接地电阻后，就可以根据保护电流确定整流器的功率。
需要注意的是阳极接地电阻一般只占整个阴极保护系统电阻的85%。
处于焦碳回填料中的阳极具有2 伏的反电动势。
选取设备容量时，还要予留15%的裕量。
当几个阳极井共用一台整流设备时，要经过可调电阻将阳极电缆与设备连接。
8.阳极的安装
1.安装套管：打完阳极井后，首先安装6米的塑料套管。
该套
管位于阳极井顶部，其直径要比阳极井大5--6厘米。
建议将此套管留在阳极井中。
2.井下试验：建议进行阳极井沿深度方向的电阻测试，以确定
最佳阳极安放位置，从而减小接地电阻。
测量时，将阳极井充满水，测量辅助阳极与被保护结构之间的电阻。
3.阳极井清理：用清水将泥浆置换出。
4.安装阳极：将排气管平放在地面上，将其底部封住。
将阳极
串靠近排气管平放，排气管的下端部超出底部阳极下端0.5米。
5.用塑料绳将配重块连接到最下部的阳极，距离阳极下端部3
米。
对于复式电缆的阳极串，配重块连接到电缆上，距离底部阳极下端3.5米。
6.将阳极串、排气管、电缆固定在一起。
此时，在阳极上安装
定位器。
阳极电缆每隔2米用胶带与排气管固定一次。
固定
阳极时，阳极距离排气管的距离为5--7厘米。
7.将填料注入管下放到阳极井底部，或在安放阳极串的同时下
放注料管。
下放阳极串/排气管。
阳极串定位后，迅速固定好
阳极电缆。
8.用泵将填料打入阳极井，此操作一旦开始，中途将不能停止，
直到填料填充完毕。
从阳极井的底部注入填料，将避免产生
孔隙、填压不实等问题出现。
用粗砂或砾石将填料上部的空
间填满。
9.高出地表的套管要加盖帽，盖帽下面的套管部分要钻出很多
直径6.35mm的小孔，以利于气体排放。
10.排气管上端要加盖滤帽，防止昆虫进入。
深井阳极在国内的应用还很有限，还没有积累足够的经验，本文仅供阴极保护设计以及管理人员参考。
