超声波探伤仪检测原理

1、超声波探伤的基本原理是什么2、答：超声波探伤是利用超声能透入金属材料的深处,并由一截面进入另一截面时,在界面边缘发生反射的特点来检查零件缺陷的一种方法,当超声波束自零件表面由探头通至金属内部,遇到缺陷与零件底面时就分别发生反射波来,在萤光屏上形成脉冲波形,根据这些脉冲波形来判断缺陷位置和大小;3、超声波探伤与X射线探伤相比较有何优的缺点4、答：超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高,对人体无害等优点；缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性；超声波探伤适合于厚度较大的零件检验;5、超声波探伤的主要特性有哪些6、答：1、超声波在介质中传播时,在不同质界面上具有反射的特性,如遇到缺陷,缺陷的尺寸等于或大于超声波波长时,则超声波在缺陷上反射回来,探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时,声波将绕过射线而不能反射；7、2、波声的方向性好,频率越高,方向性越好,以很窄的波束向介质中辐射,易于确定缺陷的位置;8、3、超声波的传播能量大,如频率为1MHZ100赫兹的超生波所传播的能量,相当于振幅相同而频率为1000HZ赫兹的声波的100万倍9、超生波探伤板厚14毫米时,距离波幅曲线上三条主要曲线的关系怎样10、答：测长线Ф1 х 6 －12dB11、定量线Ф1 х 6 －6dB12、判度线Ф1 х 6 －2dB13、用超生波探伤时,底波消失可能是什么原因造成的14、答：1、近表表大缺陷；2、吸收性缺陷；3、倾斜大缺陷；4、氧化皮与钢板结合不好;15、简述超生波探伤中,超生波在介质中传播时引起衰减的原因是什么16、答：1、超声波的扩散传播距离增加,波束截面愈来愈大,单位面积上的能量减少;17、2、材质衰减一是介质粘滞性引起的吸收；二是介质界面杂乱反射引起的散射;18、C SK－ⅡA试块的主要作用是什么19、答：1、校验灵敏度；2、校准扫描线性;20、用超生波对饼形大锻件探伤,如果用底波调节探伤起始灵敏度对工作底面有何要求21、答：1、底面必须平行于探伤面；22、2、底面必须平整并且有一定的光洁度;23、超声波探伤选择探头K值有哪三条原则24、答：1、声束扫查到整个焊缝截面；25、2、声束尽量垂直于主要缺陷；26、3、有足够的灵敏度;27、超声波探伤仪主要有哪几部分组成28、答：主要有电路同步电路、发电路、接收电路、水平扫描电路、显示器和电源等部份组成;29、发射电路的主要作用是什么30、答：由同步电路输入的同步脉冲信号,触发发射电路工作,产生高频电脉冲信号激励晶片,产生高频振动,并在介质内产生超声波;31、超声波探伤中,晶片表面和被探工件表面之间使用耦合剂的原因是什么32、答：晶片表面和被检工件表面之间的空气间隙,会使超声波完全反射,造成探伤结果不准确和无法探伤;33、J B1150－73标准中规定的判别缺陷的三种情况是什么34、答：1、无底波只有缺陷的多次反射波;35、2、无底波只有多个紊乱的缺陷波;36、3、缺陷波和底波同时存在;37、J B1150－73标准中规定的距离――波幅曲线的用途是什么38、答：距离――波幅曲线主要用于判定缺陷大小,给验收标准提供依据它是由判废线、定量线、测长线三条曲线组成；39、判废线――判定缺陷的最大允许当量；40、定量线――判定缺陷的大小、长度的控制线；测长线――探伤起始灵敏度控制线;41、什么是超声场42、答：充满超声场能量的空间叫超声场;43、反映超声场特征的主要参数是什么44、答：反映超声场特征的重要物理量有声强、声压声阻抗、声束扩散角、近场和远场区;45、探伤仪最重要的性能指标是什么46、答：分辨力、动态范围、水平线性、垂直线性、灵敏度、信噪比47、超声波探伤仪近显示方式可分几种48、答：1、A型显示示波屏横座标代表超声波传递播时间或距离纵座标代表反射回波的高度；2、B型显示示波屏横座标代表超声波传递播时间或距离,这类显示得到的是探头扫查深度方向的断面图；3、C型显示仪器示波屏代表被检工件的投影面,这种显示能绘出缺陷的水平投影位置,但不能给出缺陷的埋藏深度;49、超声波探头的主要作用是什么50、答：1、探头是一个电声换能器,并能将返回来的声波转换成电脉冲；2、控制超声波的传播方向和能量集中的程度,当改变探头入射角或改变超声波的扩散角时,可使声波的主要能量按不同的角度射入介质内部或改变声波的指向性,提高分辨率；3、实现波型转换；4、控制工作频率；适用于不同的工作条件;51、在超声波探伤中把焊缝中的缺陷分几类怎样进行分类52、答：在焊缝超声波探伤中一般把焊缝中的缺陷分成三类：点状缺陷、线状缺陷、面状缺陷;53、在分类中把长度小于10mm的缺陷叫做点状缺陷；一般不测长,小于10mm的缺陷按5mm计;把长度大于10mm的缺陷叫线状缺陷;把长度大于10mm高度大于3mm的缺陷叫面状缺陷;54、超声波试块的作用是什么55、答：超声波试块的作用是校验仪器和探头的性能,确定探伤起始灵敏度,校准扫描线性;56、什么是斜探头折射角β的正确值57、答：斜探头折射角的正确值称为K值,它等于斜探头λ射点至反射点的水平距离和相应深度的比值;58、超声波探伤仪中同步信号发生器的主要作用是什么它主要控制哪二部分电路工作59、答：同步电路产生同步脉冲信号,用以触发仪器各部分电路同时协调工作,它主要控制同步发射和同步扫描二部分电路;60、超声波焊缝探伤时为缺陷定位仪器时间扫描线的调整有哪几种方法61、答：有水平定位仪、垂直定位、声程定位三种方法;62、无损检测的目地63、答：1、改进制造工艺；2、降低制造成本；3、提高产品的可能性；4、保证设备的安全运行;。

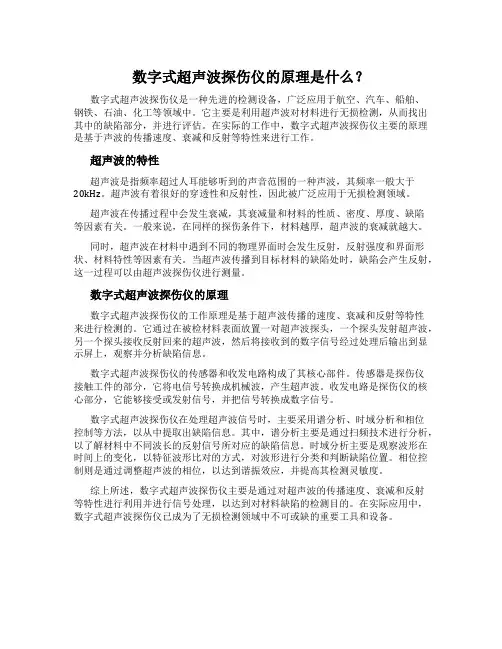

数字式超声波探伤仪的原理是什么？数字式超声波探伤仪是一种先进的检测设备，广泛应用于航空、汽车、船舶、钢铁、石油、化工等领域中。

它主要是利用超声波对材料进行无损检测，从而找出其中的缺陷部分，并进行评估。

在实际的工作中，数字式超声波探伤仪主要的原理是基于声波的传播速度、衰减和反射等特性来进行工作。

超声波的特性超声波是指频率超过人耳能够听到的声音范围的一种声波，其频率一般大于20kHz。

超声波有着很好的穿透性和反射性，因此被广泛应用于无损检测领域。

超声波在传播过程中会发生衰减，其衰减量和材料的性质、密度、厚度、缺陷等因素有关。

一般来说，在同样的探伤条件下，材料越厚，超声波的衰减就越大。

同时，超声波在材料中遇到不同的物理界面时会发生反射，反射强度和界面形状、材料特性等因素有关。

当超声波传播到目标材料的缺陷处时，缺陷会产生反射，这一过程可以由超声波探伤仪进行测量。

数字式超声波探伤仪的原理数字式超声波探伤仪的工作原理是基于超声波传播的速度、衰减和反射等特性来进行检测的。

它通过在被检材料表面放置一对超声波探头，一个探头发射超声波，另一个探头接收反射回来的超声波，然后将接收到的数字信号经过处理后输出到显示屏上，观察并分析缺陷信息。

数字式超声波探伤仪的传感器和收发电路构成了其核心部件。

传感器是探伤仪接触工件的部分，它将电信号转换成机械波，产生超声波。

收发电路是探伤仪的核心部分，它能够接受或发射信号，并把信号转换成数字信号。

数字式超声波探伤仪在处理超声波信号时，主要采用谱分析、时域分析和相位控制等方法，以从中提取出缺陷信息。

其中，谱分析主要是通过扫频技术进行分析，以了解材料中不同波长的反射信号所对应的缺陷信息。

时域分析主要是观察波形在时间上的变化，以特征波形比对的方式，对波形进行分类和判断缺陷位置。

相位控制则是通过调整超声波的相位，以达到谐振效应，并提高其检测灵敏度。

综上所述，数字式超声波探伤仪主要是通过对超声波的传播速度、衰减和反射等特性进行利用并进行信号处理，以达到对材料缺陷的检测目的。

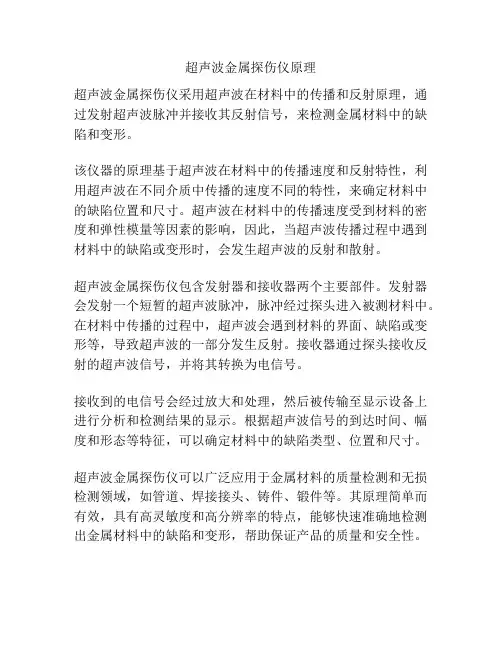

超声波金属探伤仪原理
超声波金属探伤仪采用超声波在材料中的传播和反射原理，通过发射超声波脉冲并接收其反射信号，来检测金属材料中的缺陷和变形。

该仪器的原理基于超声波在材料中的传播速度和反射特性，利用超声波在不同介质中传播的速度不同的特性，来确定材料中的缺陷位置和尺寸。

超声波在材料中的传播速度受到材料的密度和弹性模量等因素的影响，因此，当超声波传播过程中遇到材料中的缺陷或变形时，会发生超声波的反射和散射。

超声波金属探伤仪包含发射器和接收器两个主要部件。

发射器会发射一个短暂的超声波脉冲，脉冲经过探头进入被测材料中。

在材料中传播的过程中，超声波会遇到材料的界面、缺陷或变形等，导致超声波的一部分发生反射。

接收器通过探头接收反射的超声波信号，并将其转换为电信号。

接收到的电信号会经过放大和处理，然后被传输至显示设备上进行分析和检测结果的显示。

根据超声波信号的到达时间、幅度和形态等特征，可以确定材料中的缺陷类型、位置和尺寸。

超声波金属探伤仪可以广泛应用于金属材料的质量检测和无损检测领域，如管道、焊接接头、铸件、锻件等。

其原理简单而有效，具有高灵敏度和高分辨率的特点，能够快速准确地检测出金属材料中的缺陷和变形，帮助保证产品的质量和安全性。

超声波探伤仪原理一、前言超声波探伤仪是一种常见的无损检测设备，广泛应用于各种材料的质量检测和缺陷检测。

本文将从超声波探伤仪的原理入手，对其工作原理进行详细解析。

二、超声波的特性超声波是指频率高于20kHz的机械振动波，其具有以下特性：1. 能够穿透物体：超声波在介质中传播时会发生折射和反射，但同时也能够穿透物体并到达另一侧。

2. 反射和散射：当超声波遇到不同密度或不同介电常数的物质时，会发生反射和散射现象。

3. 吸收：超声波在介质中传播时会发生能量损失，被介质吸收。

4. 速度与密度有关：在同一介质中，超声波传播速度与介质密度成正比例关系。

三、探伤仪的组成一个典型的超声波探伤仪主要由以下几个部分组成：1. 发射器：产生高频脉冲信号并将其转换为机械振动，从而产生超声波。

2. 接收器：将接收到的超声波信号转换为电信号并放大。

3. 显示器：将接收到的电信号转换为图像并显示出来。

4. 控制器：控制发射和接收过程，以及对数据进行处理和分析。

四、超声波探伤原理超声波探伤是利用超声波在材料中传播的特性来检测材料中的缺陷。

其基本原理如下：1. 发射超声波：探伤仪通过发射器产生高频脉冲信号，并将其转换为机械振动，从而产生超声波。

这些超声波穿过被检测物体并被反射或散射回来。

2. 接收反射信号：接收器将反射或散射回来的超声波信号转换为电信号，并放大到适当的水平，以便进一步处理和分析。

3. 分析反射信号：控制器对接收到的反射信号进行处理和分析，以确定是否存在缺陷。

如果存在缺陷，则可以确定其位置、形状、大小等信息。

4. 显示结果：最后，控制器将分析结果转换为图像并显示出来，供操作人员进行进一步分析和评估。

五、超声波探伤的应用超声波探伤广泛应用于各种材料的质量检测和缺陷检测，包括：1. 金属材料：超声波探伤可以检测金属材料中的裂纹、夹杂、气孔等缺陷。

2. 塑料材料：超声波探伤可以检测塑料材料中的气孔、裂纹、夹层等缺陷。

3. 混凝土结构：超声波探伤可以检测混凝土结构中的裂缝、空洞、蜂窝等缺陷。

超声波探伤仪原理1. 引言超声波探伤仪是一种非破坏性检测设备，广泛应用于工业领域。

它利用超声波的传播特性来检测材料中的缺陷、裂纹或其他不均匀性。

本文将深入探讨超声波探伤仪的原理。

2. 超声波的概念与特性超声波是指频率在20kHz以上的声波。

它的传播速度高、能量强、穿透力强，因此适用于材料内部的检测。

超声波的频率越高，波长越短，对细小缺陷的检测能力越强。

3. 超声波探伤仪的工作原理3.1 发射器和接收器超声波探伤仪由发射器和接收器组成。

发射器产生超声波脉冲信号，而接收器接收并分析返回的信号。

3.2 超声波的传播和反射超声波在材料中的传播速度与密度和弹性模量相关。

当超声波遇到材料内部的不均匀性时，例如缺陷或表面裂纹，会发生反射、折射或散射。

这些反射、折射和散射的信号会被探头接收到，并传送给接收器进行进一步分析。

3.3 超声波的回波信号分析接收到的回波信号通常包含有关被检测材料内部结构和缺陷的信息。

通过分析回波信号的幅值、时间延迟和波形变化，可以确定材料中的缺陷位置、形状和尺寸。

4. 超声波探伤仪的应用4.1 金属材料检测超声波探伤仪在金属材料检测中应用广泛。

它可以检测金属材料中的裂纹、气孔、夹杂物等缺陷，用于质量控制和安全评估。

4.2 建筑材料检测超声波探伤仪也可以用于建筑材料的质量检测，例如检测混凝土中的裂缝、空洞和麻面等问题。

这对于确保建筑结构的安全和稳定至关重要。

4.3 医疗领域应用超声波探伤仪在医疗领域也有广泛的应用。

它可用于诊断人体内部器官和组织的病变，如检测胎儿发育、心脏病变和肿瘤等。

5. 超声波探伤仪的优缺点5.1 优点•非破坏性检测：超声波探伤仪可以在不破坏材料的情况下对其内部缺陷进行检测。

•高灵敏度：超声波能够检测到微小的缺陷，有助于提前发现潜在的问题并采取措施。

•准确性：超声波探伤仪可以提供准确的缺陷位置、形状和尺寸信息。

5.2 缺点•依赖操作员经验：超声波探伤仪的使用需要经验丰富的操作员，以确保正确的操作和结果解读。

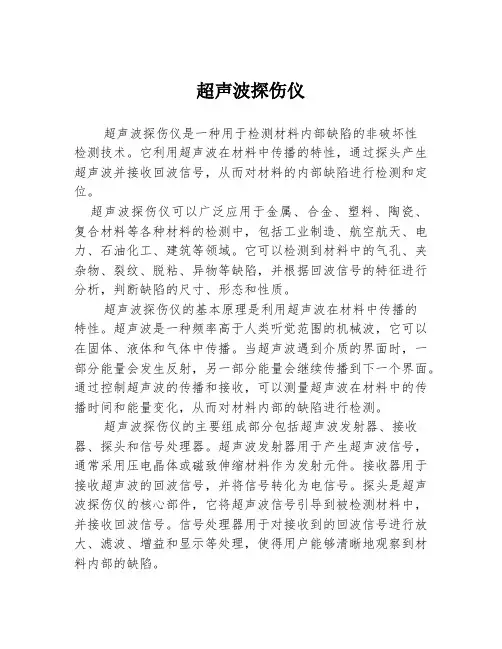

超声波探伤仪超声波探伤仪是一种用于检测材料内部缺陷的非破坏性检测技术。

它利用超声波在材料中传播的特性，通过探头产生超声波并接收回波信号，从而对材料的内部缺陷进行检测和定位。

超声波探伤仪可以广泛应用于金属、合金、塑料、陶瓷、复合材料等各种材料的检测中，包括工业制造、航空航天、电力、石油化工、建筑等领域。

它可以检测到材料中的气孔、夹杂物、裂纹、脱粘、异物等缺陷，并根据回波信号的特征进行分析，判断缺陷的尺寸、形态和性质。

超声波探伤仪的基本原理是利用超声波在材料中传播的特性。

超声波是一种频率高于人类听觉范围的机械波，它可以在固体、液体和气体中传播。

当超声波遇到介质的界面时，一部分能量会发生反射，另一部分能量会继续传播到下一个界面。

通过控制超声波的传播和接收，可以测量超声波在材料中的传播时间和能量变化，从而对材料内部的缺陷进行检测。

超声波探伤仪的主要组成部分包括超声波发射器、接收器、探头和信号处理器。

超声波发射器用于产生超声波信号，通常采用压电晶体或磁致伸缩材料作为发射元件。

接收器用于接收超声波的回波信号，并将信号转化为电信号。

探头是超声波探伤仪的核心部件，它将超声波信号引导到被检测材料中，并接收回波信号。

信号处理器用于对接收到的回波信号进行放大、滤波、增益和显示等处理，使得用户能够清晰地观察到材料内部的缺陷。

超声波探伤仪的工作原理是先将超声波信号由发射器发出，经过探头引导到被检测材料中，然后由探头接收回波信号，再经过接收器和信号处理器进行处理，最后通过显示器或记录仪展示给用户。

用户通过观察回波信号的特征，可以判断材料内部是否存在缺陷，并进一步分析缺陷的位置、形态和性质。

超声波探伤仪具有灵敏度高、定位准确、速度快、无损伤等优点。

它可以检测到微小的缺陷，并能够定位缺陷的具体位置，对于对材料性能有要求的产品，如飞机零部件、汽车发动机、石油管道等，超声波探伤技术是一种理想的检测方法。

此外，超声波探伤仪还可以用于材料的质量控制和生产过程中的缺陷检测，帮助企业提高产品质量和生产效率。

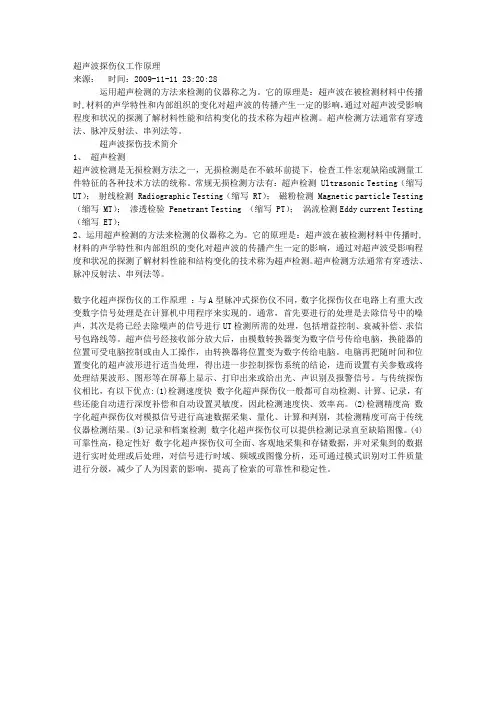

超声波探伤仪工作原理来源：时间：2009-11-11 23:20:28运用超声检测的方法来检测的仪器称之为。

它的原理是：超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。

超声检测方法通常有穿透法、脉冲反射法、串列法等。

超声波探伤技术简介1、超声检测超声波检测是无损检测方法之一，无损检测是在不破坏前提下，检查工件宏观缺陷或测量工件特征的各种技术方法的统称。

常规无损检测方法有：超声检测 Ultrasonic Testing（缩写UT）；射线检测 Radiographic Testing（缩写 RT）；磁粉检测 Magnetic particle Testing （缩写 MT）；渗透检验 Penetrant Testing （缩写 PT）；涡流检测Eddy current Testing （缩写 ET）；2、运用超声检测的方法来检测的仪器称之为。

它的原理是：超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。

超声检测方法通常有穿透法、脉冲反射法、串列法等。

数字化超声探伤仪的工作原理：与A型脉冲式探伤仪不同，数字化探伤仪在电路上有重大改变数字信号处理是在计算机中用程序来实现的。

通常，首先要进行的处理是去除信号中的噪声，其次是将已经去除噪声的信号进行UT检测所需的处理，包括增益控制、衰减补偿、求信号包路线等。

超声信号经接收部分放大后，由模数转换器变为数字信号传给电脑，换能器的位置可受电脑控制或由人工操作，由转换器将位置变为数字传给电脑。

电脑再把随时间和位置变化的超声波形进行适当处理，得出进一步控制探伤系统的结论，进而设置有关参数或将处理结果波形、图形等在屏幕上显示、打印出来或给出光、声识别及报警信号。

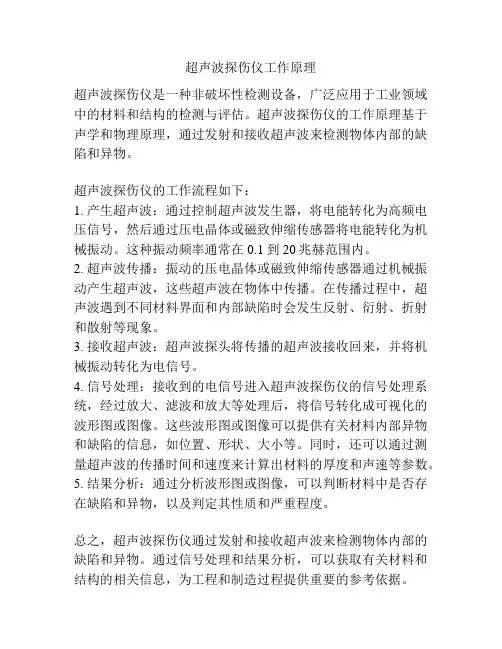

超声波探伤仪工作原理
超声波探伤仪是一种非破坏性检测设备，广泛应用于工业领域中的材料和结构的检测与评估。

超声波探伤仪的工作原理基于声学和物理原理，通过发射和接收超声波来检测物体内部的缺陷和异物。

超声波探伤仪的工作流程如下：
1. 产生超声波：通过控制超声波发生器，将电能转化为高频电压信号，然后通过压电晶体或磁致伸缩传感器将电能转化为机械振动。

这种振动频率通常在0.1到20兆赫范围内。

2. 超声波传播：振动的压电晶体或磁致伸缩传感器通过机械振动产生超声波，这些超声波在物体中传播。

在传播过程中，超声波遇到不同材料界面和内部缺陷时会发生反射、衍射、折射和散射等现象。

3. 接收超声波：超声波探头将传播的超声波接收回来，并将机械振动转化为电信号。

4. 信号处理：接收到的电信号进入超声波探伤仪的信号处理系统，经过放大、滤波和放大等处理后，将信号转化成可视化的波形图或图像。

这些波形图或图像可以提供有关材料内部异物和缺陷的信息，如位置、形状、大小等。

同时，还可以通过测量超声波的传播时间和速度来计算出材料的厚度和声速等参数。

5. 结果分析：通过分析波形图或图像，可以判断材料中是否存在缺陷和异物，以及判定其性质和严重程度。

总之，超声波探伤仪通过发射和接收超声波来检测物体内部的缺陷和异物。

通过信号处理和结果分析，可以获取有关材料和结构的相关信息，为工程和制造过程提供重要的参考依据。

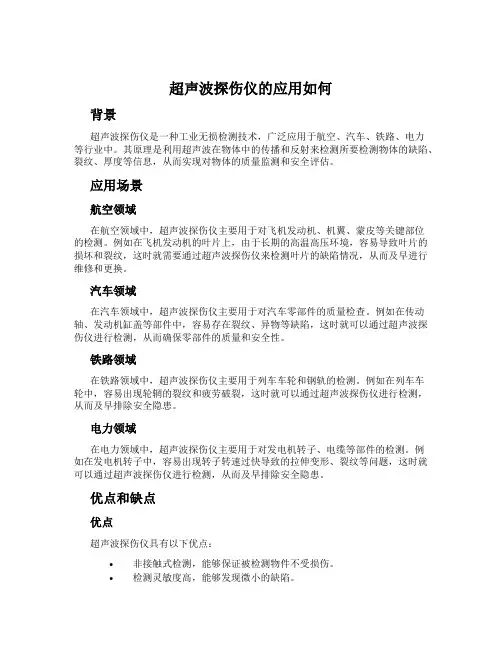

超声波探伤仪的应用如何背景超声波探伤仪是一种工业无损检测技术，广泛应用于航空、汽车、铁路、电力等行业中。

其原理是利用超声波在物体中的传播和反射来检测所要检测物体的缺陷、裂纹、厚度等信息，从而实现对物体的质量监测和安全评估。

应用场景航空领域在航空领域中，超声波探伤仪主要用于对飞机发动机、机翼、蒙皮等关键部位的检测。

例如在飞机发动机的叶片上，由于长期的高温高压环境，容易导致叶片的损坏和裂纹，这时就需要通过超声波探伤仪来检测叶片的缺陷情况，从而及早进行维修和更换。

汽车领域在汽车领域中，超声波探伤仪主要用于对汽车零部件的质量检查。

例如在传动轴、发动机缸盖等部件中，容易存在裂纹、异物等缺陷，这时就可以通过超声波探伤仪进行检测，从而确保零部件的质量和安全性。

铁路领域在铁路领域中，超声波探伤仪主要用于列车车轮和钢轨的检测。

例如在列车车轮中，容易出现轮辋的裂纹和疲劳破裂，这时就可以通过超声波探伤仪进行检测，从而及早排除安全隐患。

电力领域在电力领域中，超声波探伤仪主要用于对发电机转子、电缆等部件的检测。

例如在发电机转子中，容易出现转子转速过快导致的拉伸变形、裂纹等问题，这时就可以通过超声波探伤仪进行检测，从而及早排除安全隐患。

优点和缺点优点超声波探伤仪具有以下优点：•非接触式检测，能够保证被检测物件不受损伤。

•检测灵敏度高，能够发现微小的缺陷。

•检测速度快，能够对大量物件进行快速检测。

•操作简单，不需要经过长时间的培训。

缺点超声波探伤仪也存在以下缺点：•检测精度受被检测物件材料和形状的影响。

•对被检测物件表面的杂质和涂层敏感。

•部分情况下需要多个探头进行联合检测。

发展趋势随着科技的不断进步，超声波探伤仪也在不断发展，出现了各种新型和高端的产品。

未来，超声波探伤仪的发展趋势将是：•多功能化：单一的超声波探伤仪将逐渐被多功能化、智能化、自适应化的探测系统所取代。

•高精度化：超声波探伤仪的探头、信号处理等技术将不断提升，从而实现更高精度、更稳定的检测。

第4章超声波探伤设备简介超声波探伤仪是利用超声波反射或透射原理检查工件缺陷的电子设备。

它的作用是产生电振荡并加于探头晶片，激励晶片发射超声波；同时将探头接收回来的电信号进行放大，通过一定的形式显示出来，从而得到被探工件内部有无缺陷及缺陷的位置和大小等信息。

超声波探伤仪的种类很多，分类的方法各不相同，若按缺陷的显示方式主要可分为以下两种：(一) A型显示通常所说的超声波探伤仪，就是指A型显示的脉冲反射式探伤仪。

它是以水平基线（X轴）表示距离和时间，用垂直于基线的偏转（Y轴）表示幅度的一种信号显示方式。

对同一种均匀介质而言，由于超声波传播时间与缺陷的埋藏深度成正比，因此，可以根据缺陷回波在荧光屏水平线上的位置确定缺陷的深度，用回波幅度的高低来衡量缺陷的大小。

（二）B型显示这是一种能够显示被检工件的横截面的图像，指示反射体的大致尺寸及其相对位置的超声信息显示方法,如图4-1 B型扫描示意图。

这种显示方法是将荧光屏上横坐标代表探头移动距离，纵坐标代表声波传播时间（或距离），基线随探头的移动和回波时间而变化，可直观了解探头移动下方横断面的缺陷分布和离探测面的深度，获得在探头扫查方向的断面图。

图4-1 B型扫描示意图1—探头；2—试件；3—缺陷；4—表面反射；5—底面反射；6—缺陷反射；7 -示波屏4.1 常用超声波探伤仪上海目前具有420公里的投入使用线路里程，但是目前上海地铁运营公司工务分公司只负责1～4号线四条线路的探伤检测工作，共148.53公里，只占上海地铁总里程的35%，其他的线路目前都委托外单位负责探伤检测，所以目前拥有的探伤设备数量不多，但是今后新线的陆续开通，外单位负责线路的接管，地铁工务负责的探伤里程会快速增加，对于钢轨探伤工作量增加的这种预期压力，上海地铁工务放弃增加设备和人员的做法，探讨研究使用大型钢轨探伤车，改变探伤模式，在不大幅增加设备和人员的情况下，提高探伤效率，以满足将来日常的对钢轨探伤检测要求。

超声波探伤仪工作原理超声波探伤仪工作原理概述超声波探伤仪是一种非破坏性检测仪器，主要用于材料内部缺陷的检测。

其工作原理是利用超声波在不同介质中传播产生的反射、折射、散射等现象来判断材料的内部结构和性能。

超声波传播超声波是指频率超过20kHz的声波，在介质中的传播速度和方向与介质的密度、弹性系数、声阻抗等参数有关。

当超声波传播到不同介质边界时，会发生反射、折射和透射现象。

反射现象当超声波遇到介质边界时，一部分能量会被反射回来，形成回波。

回波的强度、声波传播时间以及回波的波形等信息可以反映材料内部的缺陷情况。

折射现象当超声波传播到介质边界时，如果两侧介质的声速不同，就会发生折射现象，即声波的传播方向发生改变。

利用折射现象可以测量材料的界面情况和孔隙率。

散射现象当超声波传播到材料中的颗粒或微小缺陷时，会发生声能的散射现象。

根据散射声的延迟时间、幅度和形态等特性，可以分析材料的缺陷类型和大小。

超声波探伤仪工作步骤超声波探伤仪主要包括发射器、接收器和控制系统。

其工作步骤如下：1.发射超声波信号：发射器产生高频率的脉冲超声波信号，通过探头将超声波传播到被测材料内部。

2.接收回波信号：超声波在材料内部传播时，如果遇到缺陷或界面，会产生回波信号。

接收器接收回波信号，并将其转换成电信号。

3.信号处理：接收器将接收到的电信号进行放大、滤波等处理，使其适合后续分析和显示。

4.分析和显示：经过信号处理后，将回波信号分析得到的数据进行计算和处理，生成图像或波形显示。

根据回波信号的特征，可以判断材料的缺陷类型、位置和尺寸。

应用领域超声波探伤仪广泛应用于工业领域的质量控制、产品检测等方面。

其主要应用领域包括：•金属材料检测：用于检测金属材料中的内部缺陷，如焊缝、裂纹等。

•塑料制品检测：用于检测塑料制品中的气泡、杂质等缺陷。

•非金属材料检测：如陶瓷、玻璃等材料内部的缺陷检测。

•航空航天领域：用于检测飞机、航天器等的结构和部件的缺陷情况。

超声波探伤仪原理
超声波探伤仪是一种比较常用的和科技结合起来的便携式材料探伤仪器，超声波探伤仪它能够快速、便捷、无损伤、准确地进行工件内部多种缺陷的检测、定位、评估和诊断。

接下来就来为大家说说超声波探伤仪的工作原理。

超声波在介质中传播时有多种波型，检验中常用的为纵波、横波、表面波和板波。

用纵波可探测金属铸锭、坯料、中厚板、大型锻件和形状比较简单的制件中所存在的夹杂物、裂缝、缩管、白点、分层等缺陷;用横波可探测管材中的周向和轴向裂缝、划伤、焊缝中的气孔、夹渣、裂缝、未焊透等缺陷;用表面波可探测形状简单的铸件上的表面缺陷;用板波可探测薄板中的缺陷。

超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速便捷、无损伤、准确地进行工件内部多种缺陷(裂纹、夹杂、折叠、气孔、砂眼等)的检测、定位、评估和诊断。

超声波探伤仪既可以用于实验室，也可以用于工程现场。

本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

它是无损检测行业的常备。

超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。

超声检测方法通常有穿透法、脉冲反射法、串列法等。

实验十五超声波探伤一、实验目的1、了解超声波探伤仪的简单工作原理。

2、掌握超声波波探伤仪的使用方法。

3、熟练探测SG-Ⅱ试块上人工缺陷。

二、工作原理超声波探伤是利用超声波在物体中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。

超声波是由频率大于20000HZ的机械震动在弹性介质中的一种传播过程，因此超声波是机械波。

超声波是由超声波探伤仪产生的电振荡并施加于探头，利用其晶片的压电效应而获得。

当高频电压加于晶片两面电极上时，由于逆压电效应，晶片会在厚度方向上产生伸缩变形的机械振动。

若晶片与工件有良好的耦合时，机械振动就以超声波的形式传播出去，这就是发射。

反之，当晶片受到超声波作用（遇到异质界面反射回来）而发生伸缩变形时，正压电效应又会使晶片两面产生不同极性电荷，形成超生频率的高频电压，这就是接受。

利用压电效应使探头（压电晶片）发射或接受超声波，就使发现缺陷成为可能。

探伤时，超声波通过探测表面的耦合剂传入工件，超声波在传播途中若遇到缺陷时，部分超声波反射回到探头，其余的超声波传播到工件底部也反射回探头，由探头内晶片的压电效应将超声波转变为电讯号，再传至探伤仪，在荧光屏的扫描线上出现始脉冲（表面反射波T）、伤脉冲（缺陷反射波F）和底脉冲（底面反射波B）。

他们在时间扫描线上呈现的距离与工件表面、缺陷及底部之间的距离相对应，因此，便可确定缺陷所在的位置。

同时由伤脉冲的高度亦可反映缺陷的大小。

三、仪器的校准方法和步骤在使用仪器进行检测之前，首先进行校准：依据被测工件的材料、尺寸和相关标准，选择合适的探伤方法和探头，进行材料声速、探测范围和工作频率等仪器参数及探头参数的设置，并校正探头零点等。

1、探头参数设置（1）首先根据有关行业标准或现场要求，确定探伤方法和选择合适的探头。

（2）在计测主菜单中的角度值（探头折射角）。

直探头角度值设置为“0”。

（3）采用单探头工作模式时，应将收发菜单里的双探头置为“off”。

超声波探伤仪的原理和使用方法超声波探伤仪是一种非破坏性检测设备，用于检测材料内部的缺陷、裂纹等。

本文将介绍超声波探伤仪的原理和使用方法。

下面是本店铺为大家精心编写的4篇《超声波探伤仪的原理和使用方法》，供大家借鉴与参考，希望对大家有所帮助。

《超声波探伤仪的原理和使用方法》篇1一、超声波探伤仪的原理超声波探伤仪是利用超声波在不同介质中的传播速度不同的原理，来检测材料内部的缺陷和裂纹等。

当超声波穿过材料时，如果遇到缺陷或裂纹，超声波的传播速度会发生变化，从而导致反射信号的时间和振幅发生变化。

通过分析反射信号的时间和振幅变化，可以确定材料内部缺陷的位置、大小和形状等信息。

二、超声波探伤仪的使用方法1. 准备工作在使用超声波探伤仪之前，需要对设备进行准备工作。

首先需要检查设备的电源是否正常，然后打开设备，对探头进行清洁和校准。

还需要准备待检测的材料，并将其放置在平稳的工作台上。

2. 设置检测参数根据待检测材料的类型和厚度等参数，设置超声波探伤仪的检测参数。

这些参数包括探头的频率、探测范围、增益等。

3. 进行检测将探头放置在待检测材料上，并使其与材料表面紧密接触。

然后按下超声波探伤仪的启动按钮，开始进行检测。

在检测过程中，需要慢慢移动探头，以确保检测到材料内部的所有缺陷和裂纹。

4. 分析检测结果检测完成后，需要对检测结果进行分析。

通过观察超声波探伤仪显示的图像和数据，可以确定材料内部是否存在缺陷和裂纹等。

如果存在缺陷和裂纹等，需要根据实际情况采取相应的处理措施。

三、结论超声波探伤仪是一种非破坏性检测设备，可以快速、准确地检测材料内部的缺陷和裂纹等。

《超声波探伤仪的原理和使用方法》篇2超声波探伤仪是一种利用超声波检测材料内部缺陷的仪器。

其原理是：将高频电脉冲输入超声波探伤仪中，通过探头将电脉冲转换成超声波，超声波在材料中传播，当遇到材料中的缺陷时，部分超声波会被反射、散射或吸收，探头接收到这些反射或散射的超声波后，将其转换为电信号，再经过放大、处理等电路，最终在显示器上显示出材料内部缺陷的图像。

实验十五超声波探伤一、实验目的1、了解超声波探伤仪的简单工作原理。

2、掌握超声波波探伤仪的使用方法。

3、熟练探测SG-Ⅱ试块上人工缺陷。

二、工作原理超声波探伤是利用超声波在物体中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。

超声波是由频率大于20000HZ的机械震动在弹性介质中的一种传播过程，因此超声波是机械波。

超声波是由超声波探伤仪产生的电振荡并施加于探头，利用其晶片的压电效应而获得。

当高频电压加于晶片两面电极上时，由于逆压电效应，晶片会在厚度方向上产生伸缩变形的机械振动。

若晶片与工件有良好的耦合时，机械振动就以超声波的形式传播出去，这就是发射。

反之，当晶片受到超声波作用（遇到异质界面反射回来）而发生伸缩变形时，正压电效应又会使晶片两面产生不同极性电荷，形成超生频率的高频电压，这就是接受。

利用压电效应使探头（压电晶片）发射或接受超声波，就使发现缺陷成为可能。

探伤时，超声波通过探测表面的耦合剂传入工件，超声波在传播途中若遇到缺陷时，部分超声波反射回到探头，其余的超声波传播到工件底部也反射回探头，由探头内晶片的压电效应将超声波转变为电讯号，再传至探伤仪，在荧光屏的扫描线上出现始脉冲（表面反射波T）、伤脉冲（缺陷反射波F）和底脉冲（底面反射波B）。

他们在时间扫描线上呈现的距离与工件表面、缺陷及底部之间的距离相对应，因此，便可确定缺陷所在的位置。

同时由伤脉冲的高度亦可反映缺陷的大小。

三、仪器的校准方法和步骤在使用仪器进行检测之前，首先进行校准：依据被测工件的材料、尺寸和相关标准，选择合适的探伤方法和探头，进行材料声速、探测范围和工作频率等仪器参数及探头参数的设置，并校正探头零点等。

1、探头参数设置（1）首先根据有关行业标准或现场要求，确定探伤方法和选择合适的探头。

（2）在计测主菜单中的角度值（探头折射角）。

直探头角度值设置为“0”。

（3）采用单探头工作模式时，应将收发菜单里的双探头置为“off”。

超声波探伤仪原理超声波探伤仪是一种利用超声波技术来检测材料内部缺陷的仪器，它在工业领域中具有广泛的应用。

超声波探伤仪原理是基于超声波在材料中传播的特性，通过探测材料内部的声波反射信号来判断材料的质量和完整性。

本文将对超声波探伤仪的原理进行详细介绍。

首先，超声波探伤仪的工作原理是利用超声波在材料中传播的特性。

当超声波遇到材料内部的缺陷或界面时，会发生反射和折射，这些反射和折射的信号可以被探测器接收到。

通过分析这些信号的强度、时间延迟和波形，就可以确定材料内部的缺陷位置、形状和大小。

其次，超声波探伤仪的原理还包括超声波的产生和探测。

超声波是通过压电晶体产生的，压电晶体在施加电压时会产生机械振动，从而产生超声波。

而探测器则是用来接收超声波信号的装置，它可以将接收到的信号转化为电信号，并传输到显示屏上进行分析和显示。

另外，超声波探伤仪的原理还涉及到超声波在材料中传播的特性。

超声波在材料中传播时会受到材料的密度、弹性模量和声波衰减等因素的影响。

通过分析超声波在材料中的传播速度和衰减情况，可以判断材料的内部结构和缺陷情况。

总的来说，超声波探伤仪的原理是基于超声波在材料中传播的特性，通过探测材料内部的声波反射信号来判断材料的质量和完整性。

它的工作原理包括超声波的产生和探测，以及超声波在材料中传播的特性。

通过对超声波信号的分析和处理，可以准确地检测材料的内部缺陷，为工业生产提供了重要的技术支持。

在实际应用中，超声波探伤仪可以用于检测金属、塑料、陶瓷、复合材料等各种材料的内部缺陷，如裂纹、气孔、夹杂物等。

它在航空航天、汽车制造、铁路运输、建筑工程等领域都有重要的应用价值，可以提高产品的质量和安全性。

综上所述，超声波探伤仪是一种利用超声波技术来检测材料内部缺陷的重要仪器，其原理是基于超声波在材料中传播的特性。

它的工作原理包括超声波的产生和探测，以及超声波在材料中传播的特性。

通过对超声波信号的分析和处理，可以准确地检测材料的内部缺陷，为工业生产提供了重要的技术支持。

超声波探伤仪超声波探伤仪是一种常用于无损检测领域的仪器设备，能够利用超声波传播原理对材料内部进行检测和评估。

本文将介绍超声波探伤仪的基本原理、应用领域和发展趋势。

超声波探伤仪利用超声波的特性实现对材料的检测和评估。

超声波是一种频率超过20kHz的声波，具有穿透性强、传播速度快、散射小等特点，非常适合用于检测材料内部的缺陷和异物。

超声波探测器通过发射超声波信号并接收其反射信号，通过分析信号的特征，可以确定材料内部的缺陷、密度变化、结构性能等信息。

超声波探伤仪的应用领域非常广泛。

在工业领域，它可以应用于金属、塑料、陶瓷、玻璃等材料的检测和评估。

例如，在汽车制造中，超声波探伤仪可以用于检测发动机部件、车身结构等是否存在缺陷；在航空航天领域，超声波探伤仪可以对飞机结构进行无损检测，确保其安全可靠；在铁路、桥梁等领域，超声波探伤仪也可以用于检测材料的疲劳裂纹、损伤程度等，为维修和安全评估提供依据。

此外，超声波探伤仪还广泛应用于医学领域。

通过超声波的成像技术，医生可以实时观察人体内部的器官、血管、胎儿等，对疾病进行诊断和监测。

超声波探伤仪在医学中有着重要的地位，尤其是在产科、心脏血管疾病的诊断和治疗方面。

超声波探伤仪在技术上也在不断发展和创新。

随着科学技术的进步，超声波探伤仪的功能越来越强大，性能也越来越稳定。

例如，传统的超声波探伤仪使用单一频率的超声波信号，而现在的超声波探伤仪已经可以在多频率范围内对材料进行检测，提高了检测的精度和效率。

此外，随着计算机技术的发展，超声波图像的处理和分析也越来越先进，为检测和评估提供了更多更准确的信息。

总的来说，超声波探伤仪作为一种无损检测仪器设备，在工业和医学领域都有着重要的地位和广泛的应用。

随着技术的进步，超声波探伤仪的功能不断增强，性能不断提高，将为各行各业的发展提供更好的支持和保障。

相信在不久的将来，超声波探伤仪将更加智能化、高效化，为人们的生产生活带来更多的便利和安全。

无损检测之超声波介绍如安在民众号中发送XXX重点字?超声波检测合用于金属、非金属和复合资料等多种试件的无损检测，缺点定位正确，检测成本低，速度快，设施轻巧。

先来一段视频认识下：视频：超声波探伤原理简介▼一原理与简介超声波探伤是利用超声能透入金属资料的深处，并由一截面进入另一截面时，在界面边沿发生反射的特色来检查零件缺点的一种方法，当超声波束自零件表面由探头通至金属内部，碰到缺点与零件底面时就分别发生反射波，在荧光屏上形成脉冲波形，能够经过这些脉冲波形来判断缺点地点和大小。

图：超声探伤原理表示图超声波检测依照其原理可分为缺点回波法、穿透法、共振法。

按波形分可分为纵波、横波、表面波和板波等。

纵波是用来探测金属铸锭、坯料、中厚板、大型锻件和形状比较简单的制件中所存在的缺点；横波是探测管材中的周向和轴向裂痕、划伤、焊缝中的气孔、夹渣、裂痕、未焊透等缺点；表面波可探测形状简单的铸件上的表面缺点；板波可探测薄板中的缺点。

图：纵波&横波表示图二、检测过程超声检测方法可采纳多种检测技术，每种检测技术在实行过程中，都有其需要考虑的特别问题，其检测过程也各有特色。

但各样超声检测技术又都存在着通用的技术问题。

其检测过程也大概可分为以下几步：1、试件的准备为了提升检测结果的靠谱性，应付受检件的资料牌号、性能，制造方法和工艺特色，影响其使用性能的缺点种类及形成原由、缺点的最大可能取向及大小、受检部位受力状态及检收标准进行认识。

2、检测条件确实定，包含超声波检测仪、探头、试块等的选择入射方向的选择应使声束中心线与缺点延长平面，特别是与最大受力方向垂直的缺点面尽可能地靠近垂直，并力争获得缺点最大信号，别的，为防止被探工件形状和构造可能产生反射或变型信号对缺点的鉴别造成困难，入射方向还应选择在不会出现这些扰乱信号的方向上。

必需时应从正、反两面进行检查。

探头的选择也是尤其重要的。

作为超声检测的重要工具之一，探头的种类好多，构造型式也各不同样。
