回弹检测混凝土强度作业指导书.

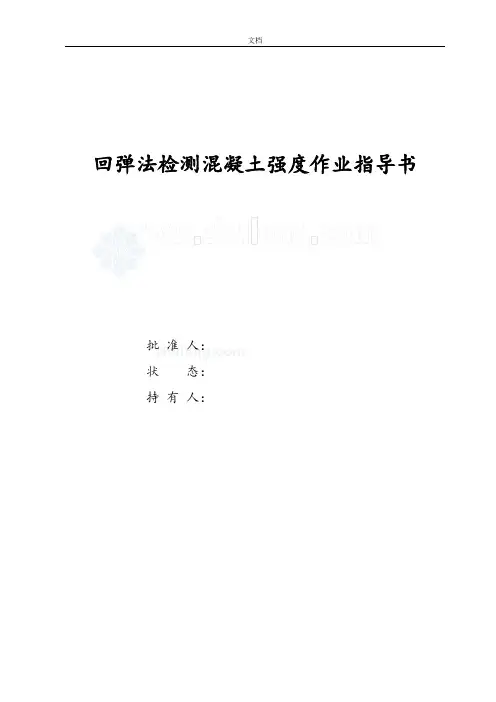

JGJ T 23-2019新版回弹法检测混凝土强度作业指导书吉林省宏运公路工程试验检测有限公司回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1吉林省宏运公路工程试验检测有限公司1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2019 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

2吉林省宏运公路工程试验检测有限公司4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

MC-LWI-01（A0）1编制依据《混凝土结构现场检测技术标准》GBT50784-2013；《回弹法检测混凝土强度技术规程》JGJ/T 23-2011。

2适用范围本方法适用于普通混凝土抗压强度的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土强度检测。

并规定了回弹法检测混凝土抗压强度的检测方法。

3作业程序执行程序形成的记录3.1接受任务编制检测方案。

3.2 根据检测方案的技术要求准备回弹仪。

3.3 进行现场检测做好相关数据的记录。

如填写表JSJL-01-05-A/O-1回弹仪率定试验记录表，如采用数字回弹仪检测，填写表JSJL-01-05-A/O-2回弹法检测混凝土抗压强度记录（数字回弹仪）；如采用手动记录回弹数据，填写表JSJL-01-05-A/O-3回弹法检测混凝土抗压强度记录（手动记录）和表JSJL-01-05-A/O-4 构件混凝土强度计算表（手动计算）。

3.4分析检测数据，编制检测报告。

4检测方法4.1 回弹仪4.1.1回弹仪可为数值式的，也可为指针直读式的。

4.1.2回弹仪应具有产品合格证及计量检定证书，并应在回弹仪的明显位置上标注名称、型号、制造厂名、出厂编号等。

4.1.3回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定：1）水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。

2）在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺的“0”处。

3）在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。

4）数值式回弹仪应带有指针直读示值系统，数值显示的回弹值与指针直读示值相差不应超过1。

4.1.4回弹仪使用时的环境温度应为（-4～40℃）。

4.2 检测方法4.2.1采用回弹法检测混凝土强度时，宜准备下列资料：工程名称及设计、施工单位名称；结构或构件名称、混凝土类型及强度等级；水泥安定性，外加剂、参合料品种，混凝土配合比等；施工模板、混凝土浇筑、养护情况及浇注日期等；必要的设计图纸和施工记录等；检测原因。

回弹法检测混凝土强度技术作业指导书回弹法是采用回弹仪进行混凝土强度测定，属于表面硬度法的一种。

其原理是回弹仪中运动的重锤以一定冲击动能撞机顶在混凝土表面的冲击杆后，测出重锤被反弹回来的距离，以回弹值作为与强度相关的指标，从而推定混凝土强度的一种方法。

混凝土表面硬度值随强度的增大而提高，而回弹值与混凝土表面硬度也有相关关系。

所以，混凝土强度与回弹值存在相关关系。

回弹法操作简便、经济快速，在国内外得到广泛应用。

回弹法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，温度应不低于10摄氏度。

回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。

一、试验方法1．当了解被检测的混凝土构件情况后，需要在构件上选择及布置测区。

如取一个构件混凝土作为评定混凝土强度的最小单元，至少取10个测区。

但对长度小于3m，宽度小于0.6m的构件，其测区数量可适当减少，但不应少于5个。

测区的大小以能容纳16个回弹测点为宜，一般选取测区尺寸为200mm*200mm。

2．测区表面应清洁、平整、干燥，不应有接缝、饰面层、粉刷层、浮浆、油垢、蜂窝麻面等。

必要时可采用砂轮清除表面杂物和不平整处。

3．测区宜均匀布置在构件或结构的检测面上，相邻测区间距不宜过大，当混凝土浇筑质量比较均匀时可酌情增大间距，但不宜大于2m。

4．测试时回弹仪应始终与测试面相垂直，并避开气孔和外露石子上。

每一测区回弹仪各弹击16点。

同一测点只允许弹击一次，测点宜在测试面范围内均匀分布，相邻两测区的净距一般不小于200mm，测点距构件边缘或外露钢筋、钢板的间距不得小于20mm。

5．每弹击一次，回弹仪自动记录数据。

根据设定的弹击次数，回弹仪自动停止，并转向下一测区试验。

6．回弹完后即测量构件的碳化深度，用用冲击钻在测区表面钻取直径为15mm、深度为10mm的孔洞。

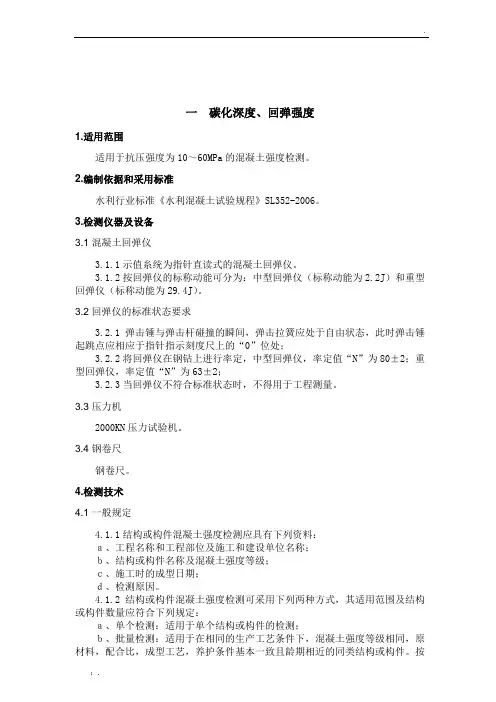

一碳化深度、回弹强度1.适用范围适用于抗压强度为10～60MPa的混凝土强度检测。

2.编制依据和采用标准水利行业标准《水利混凝土试验规程》SL352-2006。

3.检测仪器及设备3.1混凝土回弹仪3.1.1示值糸统为指针直读式的混凝土回弹仪。

3.1.2按回弹仪的标称动能可分为：中型回弹仪（标称动能为2.2J）和重型回弹仪（标称动能为29.4J）。

3.2回弹仪的标准状态要求3.2.1弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上的“0”位处；3.2.2将回弹仪在钢钻上进行率定，中型回弹仪，率定值“N”为80±2；重型回弹仪，率定值“N”为63±2；3.2.3当回弹仪不符合标准状态时，不得用于工程测量。

3.3压力机2000KN压力试验机。

3.4钢卷尺钢卷尺。

4.检测技术4.1一般规定4.1.1结构或构件混凝土强度检测应具有下列资料：ａ、工程名称和工程部位及施工和建设单位名称；ｂ、结构或构件名称及混凝土强度等级；ｃ、施工时的成型日期；ｄ、检测原因。

4.1.2结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：ａ、单个检测：适用于单个结构或构件的检测；ｂ、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料，配合比，成型工艺，养护条件基本一致且龄期相近的同类结构或构件。

按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件。

抽检构件时，应随机抽取并使所选构件具有代表性。

4.2检测规定4.2.1在被测混凝土结构或构件上均匀布置测区，测区数不小于10个。

测区面积：中型回弹仪为400cm2；重型回弹仪为2500cm2。

4.2.2根据混凝土结构、构件厚度或骨料最大粒径，选用回弹仪：ａ、混凝土结构或构件厚度不大于60cm，或骨料最大粒径不大于40mm，宜选用中型回弹仪；ｂ、混凝土结构或构件厚度大于60cm，或骨料最大粒径大于40mm，宜选用重型回弹仪。

回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃—— +40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

xx检测中心回弹法检测混凝土抗压强度作业指导书编制：批准：实施日期：回弹法检测混凝土抗压强度试验作业指导书一、适用范围适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。

采用《回弹法检测混凝土抗压强度技术规程》(JGJ/T23—2011)附录A进行强度换算的，符合以下条件的非泵送混凝土；符合以下条件按JGJ/T23—2011附录B的曲线方程计算或附录B的规定进行强度换算的泵送混凝土：1 混凝土采用的水泥、砂石、外加剂、掺合料、拌合用水符合国家现行有关标准；2 采用普通成型工艺；3 采用符合国家标准规定的模板；4 蒸汽养护出池经自然养护3d以上，且混凝土表层为干燥状况；5 自然养护且龄期为（14~1000）d；6 抗压强度为（10.0~60.0）MPa。

二、参考标准《回弹法检测混凝土抗压强度技术规程》(JGJ/T23—2011)《建筑结构检测技术标准》(GB/T 50344-2004)《混凝土结构现场检测技术标准》(JGJ/T50784—2013)三、仪器设备检测采用回弹仪，回弹仪除应符合现行国家标准《回弹仪》JJG 817规定外，尚应符合下列规定：1.水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J；2.在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“0”处；3.在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2；4.数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指针直读示值相差不应超过1；5.回弹仪使用时的环境温度应在-4℃～+40℃之间；6.回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前；b. 超过检定有效期限；c．数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；d. 经保养后，在钢砧上的率定值不合格；e．遭受严重撞击或其他伤害。

回弹法检测混凝土抗压强度作业指导书1. 目的当混凝土试件强度不合格时或有其它检测目的和委托要求时，可根据国家现行有关标准采用回弹法来推定结构的混凝土强度。

通过检测得到的推定强度可作为判断结构是否需要处理的依据，来保证工程主体结构的质量。

2. 范围适用于工程结构普通混凝土抗压强度的检测，不适用于表层内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。

3. 引用标准1.回弹法检测混凝土抗压强度技术规程 JGJ/T23-20012.建筑结构检测技术标准 GB/T50344-20044. 回弹仪的率定4.1回弹仪的率定条件：4.1.1回弹仪当天使用前，应对回弹仪进行率定。

4.1.2测试过程中对回弹仪有怀疑时，应对回弹仪进行率定。

4.1.3回弹仪在工程检测后，应该在钢砧上作率定试验4.2回弹仪的率定方法：4.2.1水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能应为2.207J。

4.2.2弹击锤与弹击杆碰撞的瞬间，弹击簧应处于自由状态，此时弹击锤起点应位于刻度尺的零点处。

4.2.3在洛氏硬度为HRC60±2的钢砧上，回弹仪的率定值为80±2。

4.2.4回弹仪的率定试验，宜在干燥、室温为5-35℃的条件下进行，率定时钢砧应稳定地平放在坚实的混凝土地坪上。

回弹仪向下弹击，弹击杆应旋转4次，每次旋转角度90度左右，弹击3-5次，取三次稳定回弹值计算平均值。

5. 检测方法5.1结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：5.1.1单个检测：适用于单个结构或构件的检测。

5.1.2批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基础一致且龄期相近的同类结构或构件。

按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件，抽检构件时，应随机抽取并使所选构件具有代表性。

5.2构件测区应满足的条件要求：5.2.1每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。

回弹法检测混凝土抗压强度作业指导书___回弹法检测混凝土抗压强度作业指导书文件编号：版本号：分发号：编制：批准：生效日期：本作业指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。

采用《回弹法检测混凝土抗压强度技术规程》(/T23—2011)附录A进行强度换算的非泵送混凝土，应符合以下条件；符合以下条件的泵送混凝土，应按照/T23—2011附录B的曲线方程计算或附录B的规定进行强度换算：1.混凝土采用的水泥、砂石、外加剂、掺合料、拌合用水符合国家现行有关标准。

2.采用普通成型工艺。

3.采用符合国家标准规定的模板。

4.蒸汽养护出池经自然养护3d以上，且混凝土表层为干燥状况。

5.自然养护且龄期为（14~1000）d。

6.抗压强度为（10.0~60.0）MPa。

参考标准：1.《回弹法检测混凝土抗压强度技术规程》(/T23—2011)2.《建筑结构检测技术标准》(GB/T -2004)3.《混凝土结构现场检测技术标准》(/T—2013)仪器设备：检测采用回弹仪，回弹仪应符合现行国家标准《回弹仪》JJG 817规定，并满足以下规定：1.水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。

2.在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“”处。

3.在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2.4.数字式回弹仪应带有指针直读示值系统。

数字显示的回弹值与指针直读示值相差不应超过1.5.回弹仪使用时的环境温度应在-4℃～+40℃之间。

6.回弹仪有下列情况之一时应送检定单位检定：a。

新回弹仪启用前；b。

超过检定有效期限；c。

数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；d。

经保养后，在钢砧上的率定值不合格；e。

遭受严重撞击或其他伤害。

回弹仪检测水泥混凝土强度作业指导书7.2.5.1当回弹仪非水平方向测试混凝土浇筑侧面时，应根据回弹仪轴线与水平方向的角度将测得的数据按公式(7.1.5-2)进行修正，计算非水平方向测定的修正回弹值。

当测定水泥混凝土路面为向下垂直方向时，测试角度-90°，回弹修正值N如表7.1.5所示。

ΔN=Ns+ΔN(7.1.5-2)式中：N---经非水平测定修正的测区平均回弹值Ns---回弹仪实测的测区平均回弹值。

――非水平测量的回弹值修正值，由表或内插ΔN7.5法求得，准确至。

0.1非水平方向测定的修正回弹值表 7.1.5与水平方向所成的角度＋-30°-45°＋＋-60°-90°＋Ns 90°60°45°30°20-6.0-5.0-4.0-3.0+2.5+3.0+3.5+4.0 +3.5+3.0+2.5-5.0-4.0-3.5-2.5+2.030 40-4.0-3.5-3.0+2.0+2.5-2.0+1.5+3.0 50-3.5-3.0-2.5-1.5+1.5+1.0+2.0+2.5注：表中未列入的Ns，可用内插法求得。

7.2.5.3 碳化深度按式7.1.5-3计算3023.322.421.520.619.819.018.217516.816.115.414.814.3124.923.922.922.021.120.319.418 717.917.216.515.815.3226.525.524.423.522.521.620.719 919.118.317.616.916.23328.227.126.025.023.923.022.021 17.220.319.518.717.92226.525.423.424.43430.028.827.6 18.521.620.719.919.12325.924.928.131.830.529.827.035 19.421.020.2822.921.92529.73633.632.331.028.527.426.320.522.321.4224.223.22634.132.728.927.831.430.13735.521.725.6624.523.522.62830.033.137.536.034.531.829.33822.927.0125.924.823.82930.933.532.234.937.93939.536.4 24.27.826.225.128.463135.336.739.941.64038.333.832.525.26.427.528.729.924143.741.940.238.637.035.634.132731.430.128.927.826.64245.944.042.240.538.937.835.834 433.031.630.429.128.4348.146.144.342.540.839.137.536 034.633.231.830.629.4448.316.444.542.741.139.53730.733.332.0936.434.93942.941.148.546.644.74532.133.537.936.434.954146.744.843.04648.733.638.036.535.0339.6 4346.844.948.84735.138.136.5141.339.7 444848.846.836.639.738.141.4943.1 4648.84938.39.745.043.141.49 485039.41.444.9846.843.1 5141.43.144.946.848.7试验室备案应注意的常见问题1.土工试验击实试验应做两次试验取平均（即平行试验）2.C25水下混凝土配合比应做凝结时间3.应建立仪器设备档案（一机一档），仪器标识卡（包括测量仪器）4.水泥应做化学分析试验（至少每厂家外委一次）5.试验室应有一套完整有效的规范6.材料试验机应配有￠8，￠10的冷弯冲头7.压碎值仪应配有金属标定罐8.钢筋冷弯应弯至180度9.试验室应配有恒温水浴和无水煤油10.压碎值指标试验试样质量应在合理范围（2600-2800g左右）11.集料试验日期应符合逻辑。

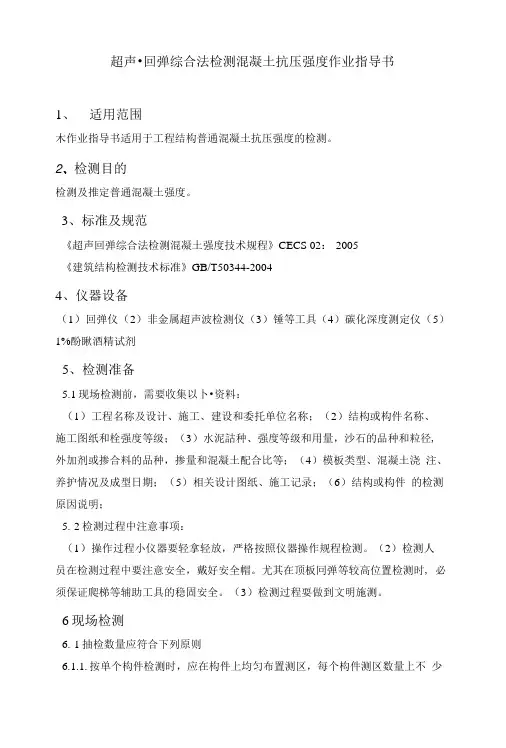

超声•回弹综合法检测混凝土抗压强度作业指导书1、适用范围木作业指导书适用于工程结构普通混凝土抗压强度的检测。

2、检测目的检测及推定普通混凝土强度。

3、标准及规范《超声回弹综合法检测混凝土强度技术规程》CECS 02： 2005《建筑结构检测技术标准》GB/T50344-20044、仪器设备（1）回弹仪（2）非金属超声波检测仪（3）锤等工具（4）碳化深度测定仪（5）1%酚瞅酒精试剂5、检测准备5.1现场检测前，需要收集以卜•资料：（1）工程名称及设计、施工、建设和委托单位名称；（2）结构或构件名称、施工图纸和栓强度等级；（3）水泥詁种、强度等级和用量，沙石的品种和粒径, 外加剂或掺合料的品种，掺量和混凝土配合比等；（4）模板类型、混凝土浇注、养护情况及成型日期；（5）相关设计图纸、施工记录；（6）结构或构件的检测原因说明；5.2检测过程中注意事项：（1）操作过程小仪器要轻拿轻放，严格按照仪器操作规程检测。

（2）检测人员在检测过程中要注意安全，戴好安全帽。

尤其在顶板冋弹等较高位置检测时, 必须保证爬梯等辅助工具的稳固安全。

（3）检测过程耍做到文明施测。

6现场检测6.1抽检数量应符合下列原则6.1.1.按单个构件检测时，应在构件上均匀布置测区，每个构件测区数量上不少于10个；6.1.2.同批构件按批抽样检测时，构件抽样数不应少于同批构件的30%,且不应少于10件，对一般施工质量的监测和结构性能的检测，可按照现行国家标准《建筑结构检测技术标准》GB/T50344-2004的规定抽样；6. 1. 3.对某一方向尺寸不大于4. 5m,且另一方向尺寸不大于0. 3m的构件，其测区数量可适当减少。

6.2按批抽检检测时，符合下列条件的构件可作同批构件6. 2.1.混凝土设计强度同一等级6.2.2.混凝土原材料、配合比、成型工艺、养护条件和龄期基本相同6. 2. 3.构件种类相同6. 2.4.施工阶段所处状态基木相同6. 3测区布置(1)在条件允许时，测区宜优先布置在构件混凝土浇筑方向的侧而(2)测区可在构件两个对应面、相邻面或同一面布置(3)测区宜均匀布置相邻两测区的间距不宜大于2m (4)测区宜避钢筋密集区和预埋件(5)测区尺寸宜为200mm*200mm;采用平测时■宜为400mm*400mm (6)测试面应清洁、平整、干燥、不应有接缝、施工缝、饰面层、浮浆和油垢，并应避开蜂窝麻面部位。

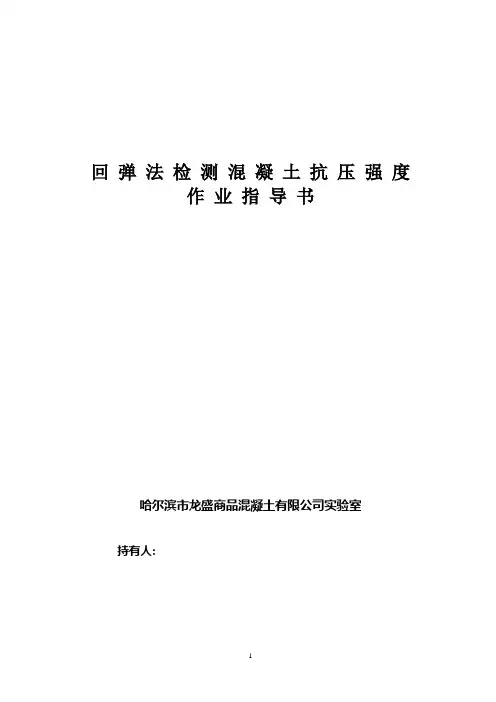

回弹法检测混凝土抗压强度作业指导书哈尔滨市龙盛商品混凝土有限公司实验室持有人:一、回弹仪的操作、保养及校验（一）操作1、将弹击杆顶柱混凝土的表面，轻压仪器。

使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。

2、使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值线在刻度尺上示出一定数值即为回弹值。

3、使仪器继续顶住混凝土表面进行读数并记录回弹值。

如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。

4、轻轻压缩弹击杆，逐渐对仪器减压，使弹击杆自仪器内伸出，等下一次使用。

（二）保养回弹仪有下列情况之一时应进行常规保养：1、弹击超过2000次；2、对检测值有怀疑时;3、钢钻率定值不合格；常规保养方法应符合下列要求：1、使弹击锤脱钩后取出机芯，然后卸下弹击杆（取出里面的缓冲压簧）和三联件（弹击锤、弹击拉黄和拉簧座）；2、用汽油清洗机芯各零部件，特别是中心导杆，弹击锤和弹击杆的内孔和冲击面。

清洗后在中心导杆上薄薄地抹上一层钟表油，其它零部件均不得抹油；3、清理和壳内壁，卸下刻度尺，检查指针磨擦力应为0.5－0.8N4、不得旋转尾盖上已定位紧固的调零螺丝；5、不得自制或更换零部件;6、保养后应按要求进行率定试验，率定值应为80±2。

（三）校验回弹仪有下列情况之一时应送主管部门认可的检定单位检定，检定合格的回弹仪应具有检定证书;（1）、新回弹仪启用前;（2）超过检定有效期限（有效期为半年）;（3）累计弹击次数超过6000次；（4）经常规保养后钢钻率定值不合格;（5）遭受严重撞击或其他损害。

二、检测及数据整理（一）、检测1、检测时混凝土构件的测区，应符合下列要求：（1）、每一结构或构件测区数不少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；（2）、相邻两测区的间距应控制在2m以内，测区离构件边缘的距离不宜大于0.5m，且不宜小于0.2m;（3）、测区应选在使回弹仪处于水平方向检测混凝土浇筑的侧面，如不能满足这一要求时，方可选在按非水平方向检测混凝浇筑的侧面、表面或底面;（4）、测区宜选在构件的两个对称可测面上，他可选在一个可侧面上，测区应均匀分布，在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件；（5）、测区的面积不宜大于0.04m2；（6）、测试面应为混凝土表面，并应清洁、平整，不应有疏松层、接缝、饰面层、粉刷层、浮浆、油垢等以及蜂窝、麻面、必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑;（7）、对于弹击时会产生颤动的薄壁，小型构件应设置支撑固定，保证刚度；2、检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土测试面，缓慢施压，准确读数，快速复位。

混凝土强度试验检测（超声回弹法）作业指导书1．目的为使测试人员在做超声回弹法检测混凝土强度时有章可循，合乎操作规范，特制定本规程2．适用范围用超声仪和回弹仪在同一混凝土机构或构件上测得声速值和回弹值，推定混凝土强度。

进行超声回弹法测试前，应进行混凝土均匀性测试。

当被判定混凝土均匀性不合格的机构或构件不宜超声回弹法。

超声回弹法可用于强度为10.0-50.0MPa的混凝土。

3.检测依据3.1检测依据的技术标准1、《水运工程混凝土试验规程》JTJ270—1998；2、《港口工程混凝土非破损检测技术规程》JTJ/T272—1999；3、《超声回弹综合法检测混凝土强度技术规程》CECS02：2005；3.2合同文件工程检测合同或检测委托书是检测依据标准之一，检测人员进场前，应了解合同和检测委托书的主要内容，合同义务必须履行。

当合同的内容与采用的技术标准有矛盾时，应向委托方说明，但原则上应优先履行合同义务。

4.仪器设备1、ZC3-A砼回弹仪2 、RS-ST01D(P)型非金属超声波检测仪；3、38kHz厚度振动式换能器5.检测前准备5.1 超声波检测仪应满足下列要求5.1.1 超声仪发射电压不小于800V，并分档可调；5.1.2 接收灵敏度≤50μV；5.1.3 接收增益连续可调；5.1.4 接收放大器频带（频响范围）10-250kHz以上;5.1.5 仪器应具有衰减器，衰减范围0-80dB以上，最小分度1dB；5.1.6 仪器应具有波形显示系统，能清晰、稳定地显示波形。

波形可以在时间轴上展开与压缩；5.1.7 声延迟40~5000μs以上，连续可调。

5.1.8 计时范围1~9999μs，计时器最小读数0.1μs。

5.1.9 能用游标测量波形上任一点的声时；5.1.10 能量测接收波幅值。

5.2 换能器的技术要求5.2.1 具备不同标称频率的换能器，平面换能器的频率宜选用20~200kHz；5.2.2 径向换能器应密封、防止漏水，并能在0.6MPa以上的水中正常工作。

回弹法检测混凝土抗压强度试验一、仪器使用前的准备工作：回弹仪在使用前应进行率定试验，且应符合下列规定：1）率定试验应在室温（5-35）℃的条件下进行；2）钢砧表面应干燥、清洁，并应固定地平放在刚度大的物体上；3）回弹值应取连续向下弹击三次的稳定回弹结果的平均值；4）率定试验应分四个方向进行，且每个方向弹击前，弹击杆应旋转90度，每个方向的回弹平均值均应为80±2。

二、一般规定：1、采用回弹法检测混凝土强度时，宜1）工程名称、设计单位、施工单位；具有下列资料：2）构件名称、数量及混凝土类型、强度等级；3）水泥安定性、外加剂、掺合料品种、混凝土配合比等；4）施工模板，混凝土浇筑、养护情况及浇筑日期等；5）必要的设计图纸和施工记录；6）检测原因。

2、回弹仪在检测前后，均应在钢砧上做率定试验，并应符合80±2。

3、混凝土强度可按单个构件或批量进行检测，并应符合下列规定：1）单个构件的检测应符合回弹法检测混凝土抗压强度技术规程（JGJ/T 23-2011)4.1.4条的规定。

2）对于混凝土生产工艺、强度等级相同，原材料、配合比、养护条件基本一致且龄期相近的一批构件的检测应采用批量检测。

按批量进行检测时，应随机抽取构件，抽检数量不宜少于同批构件总数的30%且不宜少于10件。

当检验批构件数量不大于30个时，抽样构件数量可适当调整，并不得少于国家现行有关规定的最少取样数量。

4、单个构件的检测应符合下列规定：1）对于一般构件，测区数量不宜少于10个。

当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时，每个构件的测区数量可适当减少，但不应少于5个。

2）相邻两测区的间距不应大于2m，测区离构件端部或施工边缘的距离不宜大于0.5m，且不宜小于0.2m。

3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。

当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。

超声回弹综合法检测混凝土强度作业指导书文件编号：版本号：发放编号：受控状态：编制：审核：批准：发布日期：生效日期：1、适用范围本作业指导书适用于工程结构普通混凝土抗压强度的检测。

2、检测目的检测及推定普通混凝土强度。

3、标准及规范《超声回弹综合法检测混凝土强度技术规程》CECS 02：2005《建筑结构检测技术标准》GB/T50344-20044、仪器设备（1）回弹仪（2）非金属超声波检测仪（3）锤等工具(4)碳化深度测定仪（5）1%酚酞酒精试剂5、检测准备5.1现场检测前，需要收集以下资料：（1）工程名称及设计、施工、建设和委托单位名称；（2）结构或构件名称、施工图纸和砼强度等级；（3）水泥品种、强度等级和用量，沙石的品种和粒径，外加剂或掺合料的品种，掺量和混凝土配合比等；（4）模板类型、混凝土浇注、养护情况及成型日期；（5）相关设计图纸、施工记录；（6）结构或构件的检测原因说明；5.2检测过程中注意事项：（1）操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。

（2）检测人员在检测过程中要注意安全，戴好安全帽。

尤其在顶板回弹等较高位置检测时，必须保证爬梯等辅助工具的稳固安全。

（3）检测过程要做到文明施测。

6现场检测6.1抽检数量应符合下列原则6.1.1.按单个构件检测时，应在构件上均匀布置测区，每个构件测区数量上不少于10个；6.1.2.同批构件按批抽样检测时，构件抽样数不应少于同批构件的30%，且不应少于10件，对一般施工质量的监测和结构性能的检测，可按照现行国家标准《建筑结构检测技术标准》GB/T50344-2004的规定抽样；6.1.3.对某一方向尺寸不大于4.5m，且另一方向尺寸不大于0.3m的构件，其测区数量可适当减少，但不应少于5个。

6.2按批抽检检测时，符合下列条件的构件可作同批构件6.2.1.混凝土设计强度同一等级6.2.2.混凝土原材料、配合比、成型工艺、养护条件和龄期基本相同6.2.3.构件种类相同6.2.4.施工阶段所处状态基本相同6.3测区布置（1）在条件允许时，测区宜优先布置在构件混凝土浇筑方向的侧面（2）测区可在构件两个对应面、相邻面或同一面布置（3）测区宜均匀布置，相邻两测区的间距不宜大于2m （4）测区宜避钢筋密集区和预埋件（5）测区尺寸宜为200mm*200mm;采用平测时宜为400mm*400mm （6）测试面应清洁、平整、干燥、不应有接缝、施工缝、饰面层、浮浆和油垢，并应避开蜂窝麻面部位。

MC-LWI-01（A0）1编制依据《混凝土结构现场检测技术标准》GBT50784-2013；《回弹法检测混凝土强度技术规程》JGJ/T 23-2011。

2适用范围本方法适用于普通混凝土抗压强度的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土强度检测。

并规定了回弹法检测混凝土抗压强度的检测方法。

3作业程序执行程序形成的记录3.1接受任务编制检测方案。

3.2 根据检测方案的技术要求准备回弹仪。

3.3 进行现场检测做好相关数据的记录。

如填写表JSJL-01-05-A/O-1回弹仪率定试验记录表，如采用数字回弹仪检测，填写表JSJL-01-05-A/O-2回弹法检测混凝土抗压强度记录（数字回弹仪）；如采用手动记录回弹数据，填写表JSJL-01-05-A/O-3回弹法检测混凝土抗压强度记录（手动记录）和表JSJL-01-05-A/O-4 构件混凝土强度计算表（手动计算）。

3.4分析检测数据，编制检测报告。

4检测方法4.1 回弹仪4.1.1回弹仪可为数值式的，也可为指针直读式的。

4.1.2回弹仪应具有产品合格证及计量检定证书，并应在回弹仪的明显位置上标注名称、型号、制造厂名、出厂编号等。

4.1.3回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定：1）水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。

2）在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺的“0”处。

3）在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。

4）数值式回弹仪应带有指针直读示值系统，数值显示的回弹值与指针直读示值相差不应超过1。

4.1.4回弹仪使用时的环境温度应为（-4～40℃）。

4.2 检测方法4.2.1采用回弹法检测混凝土强度时，宜准备下列资料：工程名称及设计、施工单位名称；结构或构件名称、混凝土类型及强度等级；水泥安定性，外加剂、参合料品种，混凝土配合比等；施工模板、混凝土浇筑、养护情况及浇注日期等；必要的设计图纸和施工记录等；检测原因。

回弹仪测定水泥混凝土强度试验作业指导书1目的与适用范围1.1本方法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，湿度应不低于10°C。

1.2回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。

2仪具与材料本方法需用下列仪具和材料：1)混凝土回弹仪：指针直读式的混凝土回弹仪，也可采用数字显示或自记录式的回弹仪。

回弹仪应符合下列标准：a.水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能为 2.207J。

b.弹击锤与弹击杆碰撞的瞬间，弹击拉簧处于自由状态，此时弹击锤起点应位于刻度尺的零点处。

c.在洛氏硬度为HRC60±2的钢钻上，回弹仪的率定值应为80±2。

2)酚酞酒精溶液，浓度为1%。

3)手提式砂轮。

4)钢钻：洛氏硬度HRC60±2。

5)其它：卷尺、钢尺、凿子、锤、毛刷等。

3回弹仪检定与保养3.1回弹仪有下列情况之一时，应送检定单位校验。

检验合格的回弹仪应具有检定合格证，其有效期为半年。

1）累计弹击次数超过6000次；2）弹击拉簧座、弹击杆、缓冲压簧、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及调零螺丝等主要零件之一经更换后；3）弹击拉簧前端不在拉簧座原孔位或调零螺丝松动；4）遭受严重撞击或其它损害。

3.2回弹仪有下列情况之一时，应在钢钻上进行率定试验；1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；2）测定过程中对回弹值有怀疑时。

如率定试验结果不要规定的80±2范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。

3.3回弹仪率定步骤回弹仪率定试验宜在室湿为20±5℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土地平上，回弹仪向下弹击时，弹击杆应分4次旋转，每次旋转约90o，弹击3-5次，取其中最后连续3次且读数稳定的回弹值进行平均作为率定值。
