电梯编号 设备类别 主要技术参数 井道尺寸（mm） 轿厢尺寸 （mm） 门洞尺寸 （mm） 数量 备注 额定载重量

（kg） 速度（m/s） 层数/停靠站

A1号楼 A1-DT1 消防电梯 1000/13人 1.75 -2~18,每层停靠，20层20站 2200X2200 1600X1600 1100X2200 1 A1-DT2 担架电梯 1000/13人 1.75 -2~18,每层停靠，20层20站 2300X2200 1600X1600 1100X2200 1 A1-DT3 普通电梯 1000/13人 1.75 -2~18,每层停靠，20层20站 2200X2200 1700X1600 1100X2200 1 B2号楼 B2-DT1 消防电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2200X2200 1600X1600 1100X2200 1 B2-DT2 担架电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2300X2200 1600X1600 1100X2200 1 B2-DT3 普通电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2200X2200 1700X1600 1100X2200 1 B3号楼 B3-DT1 消防电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2200X2200 1600X1600 1100X2200 1 B3-DT2 担架电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2300X2200 1600X1600 1100X2200 1 B3-DT3 普通电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2200X2200 1700X1600 1100X2200 1 B4号楼 B4-DT1 消防电梯 1000/13人 1.75 -1,1,3-17，17站 2200X2200 1600X1600 1100X2200 1 B4-DT2 担架电梯 1000/13人 1.75 -1,1,3-17，17站 2300X2200 1600X1600 1100X2200 1 B4-DT3 普通电梯 1000/13人 1.75 -1,1,3-17，17站 2200X2200 1700X1600 1100X2200 1 C1号楼 C1-DT1 消防电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2300X2200 1700X1600 1100X2200 2 C1-DT2 担架电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2200X2200 1600X1600 1100X2200 2 C2号楼 C2-DT1 消防电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1600X1600 1100X2200 1 C2-DT2 担架电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2300X2200 1600X1600 1100X2200 1 C2-DT3 普通电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1700X1600 1100X2200 1 C3号楼 C3-DT1 消防电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2300X2200 1700X1600 1100X2200 2 C3-DT2 担架电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1600X1600 1100X2200 2 C4号楼 C4-DT1 消防电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1700X1600 1100X2200 1 C4-DT2 担架电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1600X1600 1100X2200 1 D1号楼 D1-DT1 消防电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2300X2200 1700X1600 1100X2200 2 D1-DT2 担架电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1600X1600 1100X2200 2 D2号楼 D2-DT1 消防电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1700X1600 1100X2200 1 D2-DT2 担架电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1600X1600 1100X2200 1 D3号楼 D3-DT1 消防电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2300X2200 1700X1600 1100X2200 2 D3-DT2 担架电梯 1000/13人 1.75 -1~18,每层停靠，19层19站 2200X2200 1600X1600 1100X2200 2 D4号楼 D4-DT1 消防电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1700X1600 1100X2200 1 D4-DT2 担架电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1600X1600 1100X2200 1 D5号楼 D5-DT1 消防电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2300X2200 1700X1600 1100X2200 2 D5-DT2 担架电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1600X1600 1100X2200 2 D6号楼 D6-DT1 消防电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2300X2200 1700X1600 1100X2200 2 D6-DT2 担架电梯 1000/13人 1.75 -1~17,每层停靠，18层18站 2200X2200 1600X1600 1100X2200 2 合计 45 以上土建参数（井道长/宽/基坑深度）仅供参考，具体数据投标人应到现场，以施工现场实际尺寸为准，电梯圈梁按现场实际位置尺寸设计，并承担相应调整的费用；轿厢内净高度≧2.45m；现场勘察费用投标人自理。

注：1、投标人价格应包含但不限于：设备的制造和供应、安装、到招标人指定目的地的运输、装车、保险、卸货、技术资料费、包装、安装防护、预埋、质量保修期内的电梯维护费用，调试费、验收费、税金（含关税）。投标人的投标报价应综合考虑土建配合费、门洞封堵费，进场费、水电费、电梯轿厢内信号覆盖等一系列其他额外费用，五方通话从机房到控制室线缆，井道内的线缆的材料和敷设 2、项目实施过程中，对于电梯井道偏位等原因造成的费用增加，均视为已含在投标总价中，业主不予调整合同价且不另行支付费用。

3、本次采购项目要求投标人提供的设备必须为原厂家生产的未经使用的原装产品，产品质量符合相应国际标准和中华人民共和国标准。 4、本表所列电梯基坑、井道、门洞为初步设计尺寸，可根据中标人的具体要求组织施工。 5、轿厢由投标人根据井道尺寸及门洞尺寸自行考虑设置。 商务部分要求 一.投标人的工作范围 1.1 投标人必须能提供《乘客电梯及服务采购》中的全部电梯、配件、材料及工具。

1.2 投标人拟提供电梯须为全新未使用的合格产品。电梯及其辅助装置的铭牌、使用指示、警告指示应以中文或英文及易懂的通用符号来表示，应能够准确无误地表示电梯的型号、规格、制造商等内容。

1.3要求投标人提供的其它伴随服务（或义务） 1.3.1供货 投标人必须能按照合同的规定，准时提供电梯、配件、材料及工具，并负责所供电梯、配件、材料及工具的包装和运输。

1.3.2安装 ①中标人应在收到中标通知书后3天内向招标人提供准确的电梯井道技术参数的书面文件；7天内向招标人提供电梯设备的安装施工图纸、预埋部件的规格和技术参数、安装的详细技术图纸、以及预埋施工的计划安排。电梯安装的运输、保管、起吊、脚手架、施工调试、安全防护措施相关费用。 ②中标人应配合项目建设进度,向采购单位提供安装、调试及试运行的施工组织计划、进度计划和施工作业措施，并签订施工安全责任书。 ③中标人应派技术人员进行整机安装、调试及试运行。调试人员应为中标人派出的高水平技术人员。 ④电梯轿厢尺寸应按井道、机房尺寸的进行调整（含导轨等材料），以确保电梯能安全就位，调整费用均由中标人承担。 1.3.3验收 ①验收标准：生产厂家的产品说明书、合格证书及技术资料等；中华人民共和国国家标准：GB/T10060—2011《电梯安装验收规范》、GB/T10058—2009《电梯技术条件》、GB/T10059—2009《电梯试验方法》、GB50310-2002《电梯工程施工质量验收规范》、GB7588—2003《电梯制造与安装安全规范》；当地质量技术监督管理部门要求的安装安全规范；招标文件的约定。 ②验收程序：货物验收分出厂检验、货到初步验收及最终验收三个阶段。 ③出厂检验：在货物出厂前,应按产品技术标准规定的检验项目和试验方法进行全面检验, 中标人应随同货物提供出厂检验报告、产品质量合格证和有效的整机型式实验报告(含限速器调试正本及五个安全部件型式实验报告)。中标人在产品生产过程中，采购单位可根据实际情况到工厂对货物的生产过程及质量进行查验。采购单位自行承担在查验过程中所发生的费用。 ④货到初步验收：货物到达后,由采购单位会同质量监督安装监检方等有关部门进行基本质量、数量及规格型号的验收(但不作为最终合格的保证)，并随货附有省级或以上质量技术监督部门出具的监检报告。该验收应达到合同规定的要求。中标人对电梯安装调试（包括电梯钢牛腿的安装及整机性能试验）过程，应作详细检验记录。安装调试检验结果应符合中标人产品标准，并提供自检报告。检验记录须提供给相关单位。电梯安装过程需经有资质单位监检。 ⑤最终验收：电梯安装调试和试运行结束后，由采购单位负责联系电梯使用地监督管理部门，并会同中标人按规定的标准要求进行联合验收及办理《电梯安全检验合格证》，验收费用由中标人承担。

1.3.4培训 中标人应结合电梯的安装、调试及试运行过程，有计划地对采购单位派出的管理、维护人员（至少3人）进行电梯的基本知识、使用、维护及保养技术的现场培训（包括质量技术监督局和厂方针对性的培训）以保证电梯的良好运行。培训费用应包含在本次投标报价中。

合集下载

电梯采购技术要求

电梯采购技术要求

电梯采购（含安装）设备表（一）技术要求注：1、投标产品应为国际或国内电梯行业著名品牌。

2、电梯曳引机、控制柜、限速器、安全钳、缓冲器及信号系统要求为原厂原品牌，并在投标文件配置清单内列清产地。

3、电梯投标产品必须获得ISO25745能源效率认证A级证书。

4、具体尺寸以现场实际勘测为准，不提供集中勘测。

（二）功能要求功能要求说明表注：以上功能要求如有漏项由投标人补充，必须满足相关规范的强制性要求。

（三）质量标准1、设备质量标准（1）电梯主控制系统：电脑智能控制，串行传输系统。

（2）控制柜内电气主要部件采用国际30强品牌。

（3）电梯门机控制系统：永磁同步电机门机系统。

（4）电梯曳引机：永磁同步无齿轮曳引机。

（5）随行电缆：防缠绕型电梯专用的扁平电缆。

（6）钢丝绳：专业钢丝绳。

2、安全设施标准（1）限速器应符合GB/T10058-2009《电梯技术条件》3.6条的要求；（2）安全钳应符合GB/T10058-2009《电梯技术条件》3.7条的要求；（3）缓冲器应符合GB/T10058-2009《电梯技术条件》3.8条的要求。

3、电气安全性：电梯电气安全要求应符合GB/T10058-2009《电梯技术条件》的有关条款规定。

4、电梯可靠性：可靠性必须达到GB/T10058-2009《电梯技术条件》的要求。

5、电梯其它要求：电梯其它要求按GB/T10058-2009《电梯技术条件》规定。

6、噪声：运行中轿厢内噪声≤48DB（A）；开关门噪声≤50DB（A）；机房噪声≤80DB（A）。

5.投标电梯应配备轿厢上行超速保护装置（GB7588第9.10条）及配置独立的双机电磁制动器。

（六）其他要求1、投标人应根据招标文件的技术要求条款，在投标文件中详细说明所提供的电梯的技术规格、型号、参数、部件配置和功能说明、关键部件产地清单。

（七）执行标准除本招标文件另有规定的技术要求外，本次采购的全部电梯的设计、制造、安装施工、试验、验收、性能要求、技术要求、可靠性、安全设施、电气装置的安装、施工及验收等应不低于中华人民共和国下述现行的国家标准：1.GB10060-1993《电梯安装验收规范》；2.GB50182-1993《电气装置安装工程电梯电气装置施工及验收规范》；3.GB/T10058-1997《电梯技术条件》；4.GB/T10059-1997《电梯试验方法》；5.GB50310-2002《电梯工程施工质量验收规范》；6.GB7588-2003《电梯制造与安装安全规范》；。

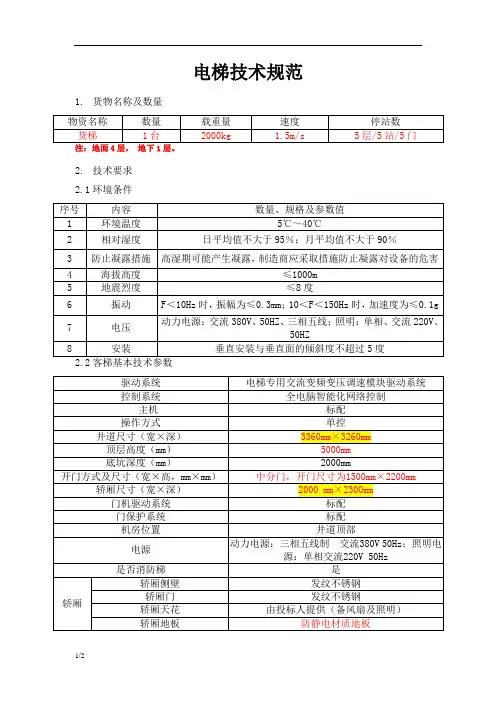

电梯技术规范

电梯技术规范

电梯技术规范1.货物名称及数量2.技术要求2.1环境条件井道尺寸 (宽×深mm)：3360mm×3260mm底坑深度（mm）：2000mm顶层高度（mm）：5000mm机房尺寸(宽×深mm)：按图纸3.其他要求3.1中标供应商负责井道永久照明的安装工作，井道见图纸及现场。

3.2投标人可根据采购人使用要求、井道尺寸及其它要求选择与招标电梯相对应的型号进行投标，并列明该型号响应的技术参数。

3.3投标人提供的电梯产品必须是该品牌的最先进的产品，已大批量生产并经广泛使用考验，投标人须列明产品的型号、产地。

3.4投标人必须提供所投标电梯的鉴定检测报告（如整梯检测报告、限速器、安全钳的鉴定检测报告、门机系统的鉴定检测报告、缓冲器的鉴定检测报告等）。

3.5投标人除提供本次要求的电梯功能配置外，可根据采购人的需要另外推荐可选择电梯功能配置。

4.质量保证4.1电梯安全使用管理部门签发电梯使用证后一年为质保期。

质保期内供货商免费提供设备正常使用情况下的维修及保养服务。

4.2供货商必须有可靠的售后服务保障包括但不限于在中国国内有固定的维修服务点、能提供正常的技术、备品备件服务。

4.3供货商有24小时服务热线，保证在接到故障电话后1小时之内到达故障现场，且在12小时内解决问题，在广东省内设有零部件后备仓库；同时，供货商负责售后免费保养保修一年、质保期内定期（至少每月二次）派工程师到现场维护和巡查；质保期后，如业主要求，供货商应长期负责有偿优惠维修。

4.4供货商应保证主要零部件产地符合用户需求书的有关规定，所有主要零部件必须能提供原产地证明、出厂检验报告、完税证明。

任何时候，业主发现产地不符合要求，供货商应无偿更换或负进一步责任。

4.5质保期内非人为原因损坏、失效或已达到报废标准的零部件除无偿更换外，对更换上的零部件还应有继续一年的质保期。

4.6采购人确定订货时，在合同总价不变的情况下，供货商必须提供其最先进的型号产品。

电梯技术规格书

电梯技术规格书

电梯技术规格书摘要本文旨在探讨电梯技术规格书的编写要求和注意事项。

首先介绍电梯的基本原理和功能，然后详细阐述规格书的组成要素和结构，最后列举一些示例以供参考。

1. 引言电梯作为现代社会不可或缺的交通工具之一，具有重要的功能和意义。

为确保电梯的安全、可靠和高效运行，制定电梯技术规格书是必不可少的。

2. 电梯基本原理和功能电梯通过电动机驱动钢丝绳或液压系统，使电梯与电梯轿厢之间能够进行上下运动。

电梯的基本功能包括垂直运输乘客和货物，提供安全舒适的乘坐体验。

3. 电梯技术规格书的组成要素3.1 总体要求电梯技术规格书应明确规定电梯的用途、设计要求、性能指标和安全标准等总体要求。

例如，规定电梯的最大负荷、最高速度和最大运行高度等。

3.2 结构设计电梯技术规格书应对电梯的结构设计进行详细描述。

包括电梯的轿厢和井道结构、导轨和平衡系统等。

此外，还应明确电梯的门系统和操作面板等组成部分的设计要求。

3.3 控制系统电梯技术规格书应规定电梯的控制系统的要求，包括电梯的运行控制、楼层选层和故障保护等。

此外，还应考虑到紧急情况下的救援和排险等特殊功能。

电梯技术规格书应详细说明电梯的电气系统的要求，包括电动机、驱动器、开关和传感器等。

此外，还应规定电梯电气系统的安装和接线标准。

3.5 安全系统电梯技术规格书应明确电梯的安全系统要求，包括紧急制动装置、安全触发装置和报警系统等。

此外，还应规定电梯的防坠落和防夹人装置的要求。

3.6 维护和检修电梯技术规格书应规定电梯的维护和检修要求，包括日常保养、定期检查和故障处理等。

此外，还应要求制造商提供完善的维修手册和易损件的供应保障。

4. 电梯技术规格书示例以下为电梯技术规格书的部分示例，以供参考：4.1 总体要求•电梯用途：垂直运输乘客和货物。

•负荷能力：最大负荷1000kg。

•运行速度：最高速度2m/s。

•运行高度：最大运行高度30层。

4.2 结构设计•轿厢尺寸：宽度1500mm，深度2000mm，高度2400mm。

电梯招标技术参数

电梯招标技术参数

电梯招标技术参数一、引言电梯作为现代建筑中不可或缺的交通工具，其安全性、可靠性和舒适性对于建筑物的使用者至关重要。

为了确保电梯的质量和性能符合相关标准和要求，本文旨在制定电梯招标技术参数，以便供供应商参考并提供相应的产品。

二、技术要求1. 承载能力：电梯的承载能力应符合国家标准，最小承载能力不低于800kg，最大承载能力不低于2000kg。

2. 速度：电梯的额定速度应符合国家标准，最小额定速度不低于1m/s，最大额定速度不低于4m/s。

3. 行程：电梯的行程应根据建筑物的高度进行合理设计，以保证乘客的出行需求。

4. 开门方式：电梯应采用自动平层开门方式，开门时间应符合国家标准，最大开门时间不超过2秒。

5. 控制方式：电梯应采用先进的微机控制系统，具备自动救援功能，以确保在紧急情况下的安全。

6. 安全装置：电梯应配备完善的安全装置，包括但不限于紧急停止装置、限速器、缓冲器等，以保障乘客的安全。

7. 声音与显示：电梯应具备清晰的声音提示和显示屏，以提供乘客所需的信息，并配备紧急呼叫按钮和报警装置。

8. 节能性能：电梯应具备节能功能，包括但不限于变频调速、自动关机等，以降低能耗并减少环境污染。

9. 维护保养：供应商应提供完善的售后服务，包括定期巡检、维修保养等，以确保电梯的长期运行和安全使用。

三、技术参数1. 电梯型号：XYZ-10002. 承载能力：1000kg3. 速度：1.5m/s4. 行程：10层5. 开门方式：自动平层开门，开门时间不超过1.5秒6. 控制方式：微机控制系统，具备自动救援功能7. 安全装置：配备紧急停止装置、限速器、缓冲器等8. 声音与显示：清晰的声音提示和显示屏，配备紧急呼叫按钮和报警装置9. 节能性能：变频调速、自动关机功能10. 维护保养：供应商提供定期巡检、维修保养等售后服务四、验收标准1. 电梯的外观应整洁无损坏，内部装饰应美观大方。

2. 电梯的运行应平稳无噪音，开关门动作应迅速准确。
