在Cisco1700系列上实现PPPOE+NAT

在CISCO路由器上配置NA T功能随着internet的网络迅速发展，IP地址短缺已成为一个十分突出的问题。

为了解决这个问题，出现了多种解决方案。

下面几绍一种在目前网络环境中比较有效的方法即地址转换(NA T)功能。

一、NA T简介NA T(Network Address Translation)的功能，就是指在一个网络内部，根据需要可以随意自定义的IP地址，而不需要经过申请。

在网络内部，各计算机间通过内部的IP地址进行通讯。

而当内部的计算机要与外部internet网络进行通讯时，具有NA T功能的设备（比如：路由器）负责将其内部的IP地址转换为合法的I P地址（即经过申请的IP地址）进行通信。

二、NA T的应用环境情况1：一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NA T将内部网络与外部Internet隔离开，则外部用户根本不知道通过NA T设置的内部I P地址。

情况2：一个企业申请的合法Internet IP地址很少，而内部网络用户很多。

可以通过NA T功能实现多个用户同时公用一个合法IP与外部Internet 进行通信。

三、设置NA T所需路由器的硬件配置和软件配置：设置NA T功能的路由器至少要有一个内部端口（Inside），一个外部端口（Outside）。

内部端口连接的网络用户使用的是内部IP地址。

一般来说内、外部端口可以为任意指定。

设置NA T功能的路由器的IOS应支持NA T功能(本文示例所用路由器为Ｃisco2811)。

四、关于NA T的几个概念：内部本地地址（Inside local address）：分配给内部网络中的计算机的内部IP地址。

内部合法地址（Inside global address）：对外进入IP通信时，代表一个或多个内部本地地址的合法IP地址。

需要申请才可取得的IP地址。

五、CISC O路由器NA T的设置方法：CISCO各种型号路由器NA T设置方法及命令基本相同。

Cisco系列路由器NAT配置详解-电脑资料INTERNET共享资源的方式越来越多，就大多数而言，DDN专线以其性能稳定、扩充性好的优势成为普遍采用的方式，DDN方式的连接在硬件的需求上是简单的，仅需要一台路由器（router）、代理服务器(proxyserver)即可，但在系统的配置上对许多的网络管理人员来讲是一个比较棘手的问题，。

下面以CISCO路由器为例，笔者就几种比较成功的配置方法作以介绍，以供同行借鉴：一、直接通过路由器访问INTERNET资源的配置1.总体思路和设备连接方法一般情况下，单位内部的局域网都使用INTERNET上的保留地址：10.0.0.0/8：10.0.0.0～10.255.255.255172.16.0.0/12：172.16.0.0～172.31.255.255192.168.0.0/16：192.168.0.0～192.168.255.255在常规情况下，单位内部的工作站在直接利用路由对外访问时，会因工作站使用的是互联网上的保留地址，而被路由器过滤掉，从而导致无法访问互联网资源。

解决这一问题的办法是利用路由操作系统提供的NAT （Network AddressTranslation）地址转换功能，将内部网的私有地址转换成互联网上的合法地址，使得不具有合法IP地址的用户可以通过NAT访问到外部Internet。

这样做的好处是无需配备代理服务器，减少投资，还可以节约合法IP地址，并提高了内部网络的安全性。

NAT有两种类型：Single模式和global模式。

使用NAT的single模式，就像它的名字一样，可以将众多的本地局域网主机映射为一个Internet地址，电脑资料《Cisco系列路由器NAT配置详解》(https://www.)。

局域网内的所有主机对外部Internet网络而言，都被看做一个Internet用户。

本地局域网内的主机继续使用本地地址。

使用NAT的global模式，路由器的接口将众多的本地局域网主机映射为一定的Internet地址范围（IP地址池）。

CiscoPPPoE配置实例实验配置：1、ADSL PPPoE Client 配置第一种方法：用PC上创建PPPOE客户端。

第二种方法：用CISCO路由器的以太口进行PPPOE拨号：非固定IP配置模板：enconfit tvpdn enablevpdn-group pppoerequest-dialinprotocol pppoeexitexitinterface ethernet 0/0no ip addresspppoe enablepppoe-client dial-pool-number 1no shutdown //把接口打开exitinterface Dialer1ip address negotiatedip mtu 1492encapsulation pppppp pap sent-username walkbird password walkbird dialer pool 1ip router 0.0.0.0 0.0.0.0 dialer12、用cisco路由器做PPPoE Server端配置enconf thostname Adsl_walkbirdusername walkbird password walkbird vpdn enablevpdn-group pppoeaccept-dialinprotocol pppoevirtual-template 1exitexitinterface ethernet 0/0pppoe enableno shutdowninterface virtual-template 1mtu 1492 //PPP头部最大传输单元ip unnumbered loopback //借用地址peer default ip address pool pppoe_ip_pool encapsulation pppppp authentication papexitip local pool pppoe_ip_pool 11.11.11.10 11.11.11.100 interface lookback0ip address 1.1.1.1 255.255.255.0no shutdownexit三、实验测试sh ip routesh ip int briefdebug pppoe eventsh ip int dialer 1Cisco1841路由器连接ADSL modem的PPPoE配置案例一vpdn enableno vpdn logging!!interface Ethernet0/0ip address 192.168.0.1 255.255.255.0ip nat insideno ip mroute-cache!!!!interface Ethernet0/1no ip addresspppoe enablepppoe-client dial-pool-number 1!interface Dialer1ip address negotiatedip nat outsideip mtu 1492encapsulation pppno ip mroute-cachedialer pool 1dialer-group 1ppp authentication papppp pap sent-username *****************passwordxxxxxxxx!ip classlessno ip http server!dialer-list 1 protocol ip permitip nat inside source list 1 interface Dialer1 overloadip route 0.0.0.0 0.0.0.0 dialer1access-list 1 permit 192.168.0.0 0.0.0.255!line con 0exec-timeout 0 0transport input noneline vty 0 4login!end案例二经典思科1841ADSL的成功设置+DHCP的问题~！急~~！路由器下面的客户端全是XP。

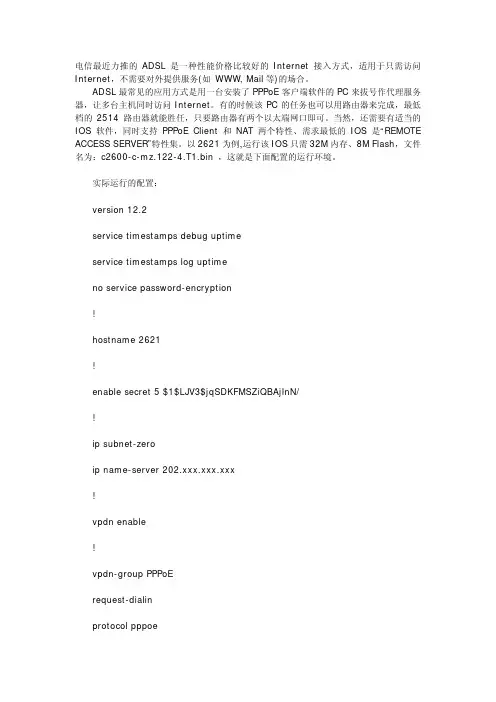

电信最近力推的 ADSL 是一种性能价格比较好的 Internet 接入方式，适用于只需访问 Internet，不需要对外提供服务(如 WWW, Mail 等)的场合。
ADSL 最常见的应用方式是用一台安装了 PPPoE 客户端软件的 PC 来拔号作代理服务 器，让多台主机同时访问 Internet。有的时候该 PC 的任务也可以用路由器来完成，最低 档的 2514 路由器就能胜任，只要路由器有两个以太端网口即可。当然，还需要有适当的 IOS 软件，同时支持 PPPoE Client 和 NAT 两个特性、需求最低的 IOS 是“REMOTE ACCESS SERVER”特性集。以 2621 为例,运行该 IOS 只需 32M 内存、8M Flash，文件 名为：c2600-c-mz.122-4.T1.bin ，这就是下面配置的运行环境。
no cdp enable ppp authentication pap callin ppp pap sent-username abc123@163 password 7 ********** ! ip nat inside source list 1 interface Dialer1 overload ip classless ip route 0.0.0.0 0.0.0.0 Dialer1 permanent no ip http server ip pim bidir-enable ! access-list 1 permit any dialer-list 1 protocol ip permit ! line con 0 line aux 0 line vty 0 4 password ***** login ! end 在下行速度为 2M 的 ADSL 线路上，F0/0 上接只一台 PC，用蚂蚁下载测试时，峰值 速度竟超过 300K，不知道是不是蚂蚁有点夸大了。:-) 值得注意的 是有的地区需要用 chap 认证方式，这时相应的指令为：
