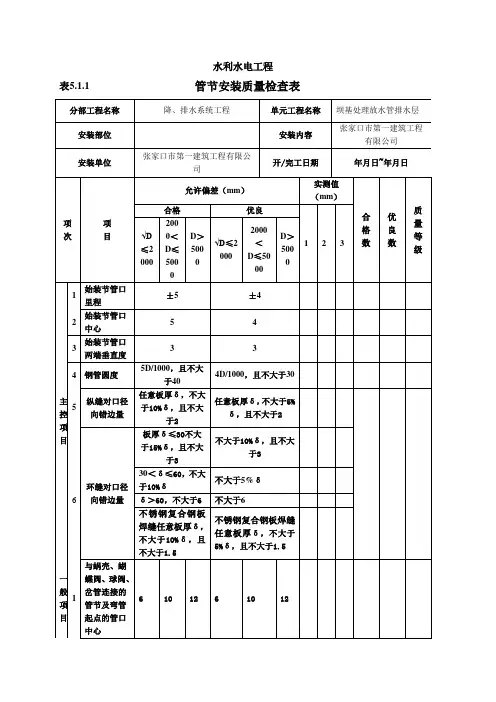

水利水电工程表5.1.1 管节安装质量检查表分部工程名称降、排水系统工程单元工程名称坝基处理放水管排水层安装部位安装内容张家口市第一建筑工程有限公司安装单位张家口市第一建筑工程有限公司开/完工日期年月日~年月日项次项目允许偏差（mm）实测值（mm）合格数优良数质量等级合格优良1 2 3√D≤20002000＜D≤500D＞500√D≤20002000＜D≤5000D＞500主控项目1始装节管口里程±5±42始装节管口中心5 43始装节管口两端垂直度3 34 钢管圆度5D/1000，且不大于404D/1000，且不大于30 5纵缝对口径向错边量任意板厚δ，不大于10%δ，且不大于2任意板厚δ，不大于5%δ，且不大于26环缝对口径向错边量板厚δ≤30不大于15%δ，且不大于3不大于10%δ，且不大于330＜δ≤60，不大于10%δ不大于5%δδ＞60，不大于6不大于6不锈钢复合钢板焊缝任意板厚δ，不大于10%δ，且不大于1.5不锈钢复合钢板焊缝任意板厚δ，不大于5%δ，且不大于1.5一般项目1与蜗壳、蝴蝶阀、球阀、岔管连接的管节及弯管起点的管口中心6 10 12 6 10 122 其他部位管节的管口中心15 20 25 10 15 203 鞍式支座顶面弧度和样板间隙不大于24 滚动支座或摇摆支座的支墩垫板高程和纵、横中心±5±45 支墩垫板与钢管设计轴线的倾斜度不大于2/10006 各接触面的局部间隙（滚动支座或摇摆支座）不大于0.5检查意见：主控项目共项，其中合格项，优良项，合格率%，优良率%。
一般项目共项，其中合格项，优良项，合格率 %，优良率 %。
测量人年月日安装单位评定人年月日监理工程师年月日注：D为钢管内径，单位：mm。
