机械设计习题集

一、填空题1.螺纹连接预紧的目的在于，以防止。

2.链转动的速比是不变的，而速比是变化的。

3.滚动轴承代号为3615，其类型为轴承，内径为 mm，直径系列为系列4.球轴承比滚子轴承的承载能力，抗冲击能力。

5.V带传动中，若小带轮包角过小，易出现。

6.滚动轴承2310、2410、2210、2110都是轴承，其中承载能力最高的是，极限转速最高的是。

7.用于连接的螺纹牙型有，用于传动的螺纹牙型有。

8.在带链和齿轮合成的多级传动中，带宜布置在级9.带传动的失效形式为带的和。

10.工作中只受弯矩不受扭矩的轴叫作轴，只受扭矩不受弯矩的轴叫做轴，同时受弯矩和扭矩的轴叫做轴11.在包角a=180，特定长度，工作载荷平稳条件下，影响单根普通带的许用功率p的因素有、、。

12.齿轮传动的的主要失效形式有、、、和五种13.当两个被连接件不太厚时，宜采用，两个被连接件之一比较厚，往往采用。

15.螺纹连接的主要类型有、和。

16.带传动工作时，带中的应力有、和。

17.带传动的主要失效形式为和。

因此，主要设计依据为。

18.链传动中，链轮转速，链节距，链轮齿数，动载荷逾大。

19.在蜗杆传动中，蜗杆头数越少，则传动的效率越，自锁性越。

一般蜗杆头数常取。

20.蜗杆传动的滑动速度越大，所选润滑油的粘度值应越。

21.普通螺纹联接的公称直径指的是螺纹的，计算螺纹的摩擦力矩时使用的是螺纹的，计算螺纹危险截面时使用的是螺纹的。

22.弹性联轴器的弹性元件有定刚度和变刚度之分，非金属材料的弹性元件是，其刚度多随载荷增大而。

23.普通平键联接的主要失效形式是，导向平键联接的主要失效形式是。

24.当轴不宜由轴向装入滑动轴承时，应采用式结构的滑动轴承。

25.在径向滑动轴承的轴瓦上设计纵向油槽，当径向载荷相对轴承不转动时，应开在 上；当径向载荷相对轴承不转动时，应开在 上；以免降低轴承的承载能力。

26.若滚动轴承采用脂润滑，则其填量应以 为宜。

27.V 带传动在工作过程中，带内应力有 、 、 最大应力=σmax ，发生在 处。

机械设计课程习题集（填空、简答、计算题部分）（第一章~第五章）第一章 机械设计概论填空题1-1 大多数机器都由( )、( )、( )三部分组成。

1-2 机械设计课程研究的对象是( )，研究的目的是( )。

1-3 进行机器设计时，除了要满足使用和经济方面的要求外，还要满足( )和( )方面的要求。

问答题1-4 写出下列标准代号的中文名称：GB JB ISO 1-5 解释下列名词： 零件构件 通用零件 专用零件1-6 简述机器和机械零件的设计过程。

1-7 简述机械零件标准化、系列化和通用化的意义。

1-8 机械零件有哪些主要的失效形式？ 1-9 设计机械零件时应满足哪些基本要求？第二章 机械零件的工作能力和计算准则选择题2-1 限制齿轮传动中齿轮的接触宽度是为了提高齿轮的( )。

A 硬度 B 强度 C 刚度 D 工艺性 2-2 因为钢材的种类和热处A -1B 0C 0.5D 1 2-4 改变轴的支承位置时，轴的刚度( )。

A 增大B 减小C 不变D 可能增大也可能减小 2-5 增大零件的刚度，其抗冲击的能力( )。

A 增大 B 减小 C 不变 D 不一定2-6 圆柱与圆柱间的接触应力σH 与所受载荷F 的关系是( )。

AF H ∝σ B 2/1F H ∝σ C 3/1F H ∝σ D 理对弹性模量影响甚小，欲采用合金钢和热处理来提高零件的( )并无实效。

A 硬度B 强度C 刚度D 工艺性 2-3 静应力的循环特性r=( )。

4/1F H ∝σ填空题2-7 稳定循环变应力的三种基本形式是( )、( )和( )。

2-8 有一传动轴的应力谱如图所示。

则其应力幅a τ=( )、平均应力τ τm τ=( )、循环特性r =( )。

2-9 低副连接的零件的连接表面产生的应力称为( )，高副连接的零件的连接表面产生的应力称为( )。

2-10 零件发生的( )现象称为振动。

2-11 零件或系统在规定的时间内和规定的条件下能正常工作的概率称为( )。

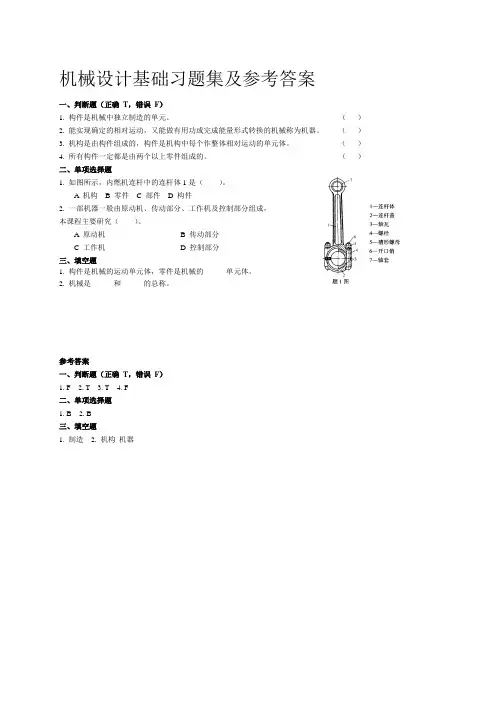

机械设计基础习题集及参考答案一、判断题（正确 T，错误 F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A 原动机B 传动部分C 工作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确 T，错误 F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确 T，错误 F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

15—4 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示.已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。

解题分析:本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R 。

解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R 。

题15—4图解题要点：(1)求预紧力F ′：由螺栓强度级别4.6级知σS =240MPa,查教材表11-5（a ），取S=1.35，则许用拉应力： ［σ]= σS /S =240/1。

35 MPa=178 MPa ， 查（GB196—86）M10螺纹小径d 1=8.376mm由教材式(11—13）： 1.3F ′/（πd 21/4）≤[σ] MPa 得:F ′=[σ]πd 21/（4×1.3）=178 ×π×8。

3762/5.2 N =7535 N （2） 求牵引力F R :由式（11—25）得F R =F ′fzm/K f =7535×0。

15×2×1/1.2N=1883。

8 N (取K f =1。

2)分析与思考：（1）常用螺纹按牙型分为哪几种?各有何特点?各适用于什么场合?连接螺纹用什么牙型？传动螺纹主要用哪些牙型？为什么？答：根据牙型，螺纹可以分为三角形、矩形、梯形、锯齿形等。

选用时要根据螺纹连接的工作要求，主要从螺纹连接的效率和自锁条件两个方面考虑，结合各种螺纹的牙形特点。

例如三角形螺纹，由于它的牙形角α较大，当量摩擦角υρ也较大（βρυυcos arctan arctan ff ==），分析螺纹的效率()υρη+ψψ=tan tan 和自锁条件 Ψυρ≤,可知三角形螺纹效率较低,但自锁条件较好，因此用于连接。

第一章绪论参考答案一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。

（√）2.互换性原则中适用于大批量生产。

（╳）3.为了实现互换性，零件的公差应规定得越小越好。

（╳）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。

（╳）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。

（╳）6.厂外协作件要求不完全互生产。

（╳）7.装配时需要调整的零、部件属于不完全互换。

（√）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。

（╳）9.产品的经济性是由生产成本唯一决定的。

（╳）10.保证互换的基本原则是经济地满足使用要求。

（√）11.直接测量必为绝对测量。

( ×) （绝对、相对测量：是否与标准器具比较）12.为减少测量误差，一般不采用间接测量。

( √)13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( ×)14.使用的量块数越多，组合出的尺寸越准确。

(×)15.0~25mm千分尺的示值范围和测量范围是一样的。

( √)16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。

( ×)17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。

( ×误差＝X－X0)18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( ×)19.选择较大的测量力，有利于提高测量的精确度和灵敏度。

( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √)四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

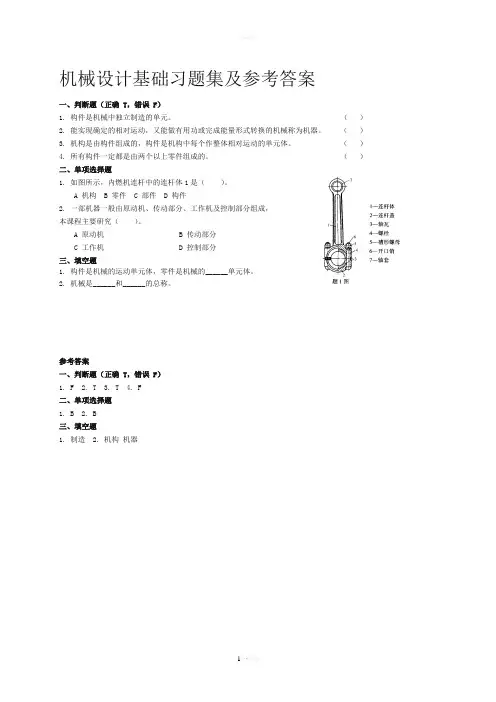

机械设计基础习题集及参考答案一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A 原动机B 传动部分C 工作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

机械设计课程习题集（填空、简答、计算题部分）（第一章~第五章）第一章机械设计概论填空题1-1 大多数机器都由( 原动机)、( 传动装置)、( 工作机)三部分组成。

1-2 机械设计课程研究的对象是( 零件)，研究的目的是( 掌握设计传动设置和一般机械能力)。

1-3 进行机器设计时，除了要满足使用和经济方面的要求外，还要满足( 造型)和( 噪声)方面的要求。

问答题1-4 写出下列标准代号的中文名称：GB JB ISO1-5 解释下列名词：零件构件通用零件专用零件1-6 简述机器和机械零件的设计过程。

1-7 简述机械零件标准化、系列化和通用化的意义。

1-8 机械零件有哪些主要的失效形式？1-9 设计机械零件时应满足哪些基本要求？第二章 机械零件的工作能力和计算准则选择题2-1 限制齿轮传动中齿轮的接触宽度是为了提高齿轮的( B )。

A 硬度B 强度C 刚度D 工艺性2-2 因为钢材的种类和热处理对弹性模量影响甚小，欲采用合金钢和热处理来提高零件的( C )并无实效。

A 硬度B 强度C 刚度D 工艺性2-3 静应力的循环特性r =( D )。

A -1B 0C 0.5D 12-4 改变轴的支承位置时，轴的刚度( D )。

A 增大B 减小C 不变D 可能增大也可能减小2-5 增大零件的刚度，其抗冲击的能力( B )。

A 增大B 减小C 不变D 不一定2-6 圆柱与圆柱间的接触应力σH 与所受载荷F 的关系是( B )。

A F H ∝σB 2/1F H ∝σC 3/1F H ∝σD 4/1F H ∝σ填空题2-7 稳定循环变应力的三种基本形式是( 非对称循环应变 )、( 对称循环 )和( 脉动 )。

2-8 有一传动轴的应力谱如图所示。

则其应力幅a τ=( )、平均应力m τ=( )、循环特性r =( )。

2-9 低副连接的零件的连接表面产生的应力称为( 挤压应力 )，高副连接的零件的连接表面产生的应力称为( 接触应力 )。

《机械设计》课程配套习题集华东理工大学机械与动力工程学院机械设计及摩擦学研究室安琦王建文等整理编写2010年7月第一章绪论一、简答题1-1 什么叫机械零件？什么叫机械部件？1-2机器设计应满足哪些基本要求？机械零件设计应满足哪些基本设计要求？其中最主要的要求是什么？1-3 设计开发一个机械新产品的一般过程是什么？1-4 设计一个机械零件的一般过程分为哪几个步骤？1-5 什么叫“三化”？实行三化的意义是什么？1-6什么是部件？什么是零件？什么是构件？指出下列各项分别属于哪一种。

联轴器，减速器，齿轮，弹簧，凸轮机构中的凸轮、键和轴的装配体。

1-7 一部完整的机器由哪些部分所组成？各部分的作用是什么？试以汽车为例说明这些组成部分各主要包括些什么？1-8 什么是通用零件？什么是专用零件？试各举三个实例。

1-9 机械零件的条件性计算是什么意思？为什么采用条件性计算？二、选择题1-1 机械设计课程研究的内容只限于。

（1）专用零件和部件（2）在高速、高压、环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件（3）在普通工作条件下工作的一般参数的通用零件和部件（4）标准化的零件和部件1-2 下列8种机械零件：螺旋千斤顶中的螺杆，机床的地脚螺栓，车床的顶尖，减速器中的齿轮，拖拉机发动机的气缸盖螺栓，船舶推进器上的多环推力轴承，颚式破碎机上的V带轮，多气缸内燃机曲柄轴上的盘形飞轮。

其中有是通用零件。

（1）3种（2）4种（3）5种（4）6种1-3 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。

其中有是专用零件。

（1）3种（2）4种（3）5种（4）6种1-4 下列缩写词中为国标代号。

(1)GB (2)JB (3)YB (4)KY选择题答案：1-1（3），1-2 （2），1-3 （4）第二章机械零件的强度和设计准则一、简答题2-1 什么是机械零件的失效？机械零件可能的失效形式主要有哪些？2-2 什么是零件的工作能力？什么是零件的承载能力？2-3 什么是静载荷、变载荷、名义载荷、计算载荷？什么是静应力和变应力？2-4 什么是变应力的循环特性r？静应力、脉动循环变应力和对称循环变应力的r值各是多少？2-5 零件表面磨损强度的条件性计算包含哪些内容？提高零件表面磨损强度的主要措施有哪些？2-6 发动机连杆横截面上的应力变化规律如图所示，则该变应力的循环特性r为多少？题2-6图2-7 什么是静载荷、变载荷、名义载荷、计算载荷？什么是静应力和变应力？2-8 什么是变应力的应力比r？静应力、脉动循环变应力和对称循环变应力的r值各是多少？2-9 图示各应力随时间变化的图形分别表示什么类型的应力？它们的应力比分别是多少？2-10 什么是零件的工作应力、计算应力、极限应力和许用应力？2-11 在静应力下工作的零件其失效形式有哪些？用塑性材料制造的零件和用脆性材料、低塑性材料制造的零件，其极限应力各应是什么？题2-9图2-12零件表面磨损强度的条件性计算包含哪些内容？提高零件表面磨损强度的主要措施有哪些？2-13 什么是机械零件的刚度？什么样的机械零件需按刚度要求设计，试举例说明？2-14 影响零件刚度的因素及提高零件刚度的措施有哪些？某轴用碳钢制造，经营算刚度不足，问改用合金钢制造而原尺寸保持不变，该轴的刚度能否提高？为什么？二、选择题2-1 下列四种叙述中___________是正确的。

第六章 螺纹联接选择题6-1在常用的螺旋传动中，传动效率最高的螺纹是______。

(A) 三角形螺纹 (B) 梯形螺纹 (C) 锯齿形螺纹 (D)矩形螺纹6-2在常用的螺纹联接中，自锁性能最好的螺纹是_______。

(A)三角形螺纹 (B)梯形螺纹 (C)锯齿形螺纹 (D)矩形螺纹6-3当两个被联接件不太厚时，宜采用______。

(A)双头螺柱联接 (B)螺栓联接 (C)螺钉联接 (D)紧定螺钉联接6-4当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用_____。

(A)螺栓联接 (B)螺钉联接 (C)双头螺柱联接 (D)紧定螺钉联接6-5当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用______。

(A)螺栓联接 (B)螺钉联接 (C)双头螺柱联接 (D)紧定螺钉联接6-6普通螺纹牙型角a 为60，当摩擦系数=0.10时，则该螺纹副的当量摩擦系数uv____。

(A)0.105 (B)0.115 (C)0.1115 (D)0.1046-7在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如_______。

(A)增加拧紧力 (B)增加扳手力臂 (C)使用测力矩扳手或定力矩扳手6-8螺纹联接防松的根本问题在于_______。

(A)增加螺纹联接的轴向力 (B)增加螺纹联接的横向力(C)防止螺纹副的相对转动 (D)增加螺纹联接的刚度。

6-9螺纹联接预紧的目的之一是________。

(A)增强联接的可靠性和紧密性 (B)增加被联接件的刚性(C)减小螺纹的刚性 （D ）增加螺纹的刚性6-10承受预紧力F '的紧螺栓联接在受工作拉力F 时，残余锁紧力为F "，其螺栓所受的总拉力F 0为________。

(A) F 0=F+F ' (B)F 0=F+F " (C)F 0=F '+F " (D)F 0=F+m b bc c c + F6-11承受预紧力的轴向变载荷的紧螺栓联接，当其螺栓的总拉力F 和被联接件的刚度c m 不变时，螺栓的刚度c b 愈小，则 。

机械设计教程（3版）作业集第三章习题3-1图3-20所示为一直齿圆柱齿轮与轴用圆头平键连接，轴径。

齿轮的材料为铸 铁，轴为45钢。

键长L=60mm,键的截而尺寸为方祐=14x9 mm 2,传递的转矩T=200N m, 有轻微冲击。

试校核该平键连接的强度。

3-2图3・21所示的凸缘联轴器，用普通圆头平键与轴连接。

已知轴径d=55mm,毂长Z>1.5d, 联轴器为铸铁，轴为45钢，传递的转矩T=300N m,载荷平稳无冲击。

试选择键的尺寸 并校核其连接强度。

3-3图3-22为一牙嵌式离合器与轴用导向平键连接，轴径d=40mm,键长L=125mm （|w|头键）, 其最小有效工作长度/min =65mm,离合器与轴均为钢制，传递的转矩7M50Nm 有轻微 冲击，要求选择键的截面尺寸并校核其连接强度。

图 3-223-4若题3-3中的其他条件均不变，而将其改为轻系列的矩形花键连接，离合器在空载条件 下接合，制造精度及润滑条件一般，齿面未经淬火处理。

试校核该矩形花键的强度。

・L ，■ 图 3-20 图 3-21第五章习题5-1何谓螺纹的大径、屮径和小径？它们分别用于什么场合？5 2螺栓连接、双头螺林连接、螺钉连接的主要区别是什么?它们的应用场合有何不同?5 3普通螺栓连接和饺制孔用螺栓连接的结构有何不同？主要失效形式和设计准则是什么？ 5- 4螺纹连接预紧的目的是什么？如何控制预紧力？5 5连接螺纹能满足自锁条件，为什么在设计螺纹连接时还要考虑防松问题？在可拆卸的防 松措施中哪类工作可靠？为什么？5 6紧螺栓连接所受轴向变载荷在0〜FZI'可变化，当预紧力仇一定时，改变螺栓或被连接件 的刚度，对螺栓连接的疲劳强度和连接的紧密性冇何影响？5 7螺旋传动按使用特点的不同可分为哪儿类？试举例说明其应用场合。

5- 8某普通螺栓连接，螺栓公称岂径为M20,性能等级为4.8级。

试求；(1) 当承受轴向变载荷并控制预紧力时，其预紧力仇最大为多少？(2) 若连接承受横向拉力，冇一个贴合面，摩擦因数.戶0.15,则可能承受的横向载荷为 多少(按单个螺栓计算)？5-9 -普通螺栓连接，螺栓的刚度为被连接件的刚度为Cn “如果C m =8C b ,预紧力 F o =lOOON,轴向外载荷F=1100N ，试求螺栓所受的总拉力和被连接件小的残余预紧力。

目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。

2. 简述机械的基本含义。

3. 简述构件和零件的区别与联系。

4. 简述“机械运动”的基本含义。

5. 简述“机械设计基础”课程的主要研究对象和内容。

6. 简述“机械设计基础”课程在专业学习中的性质。

【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。

3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。

4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。

研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。

6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。

因此，“机械设计基础”是课程体系中的一门专业技术基础课程。

平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。

机械设计制图习题集答案机械设计制图是工程学科中的一项基础技能，它涉及到将工程概念转化为可视化的图纸，以便进行制造和检验。

本习题集旨在帮助学生掌握机械设计制图的基本原则和技巧。

以下是习题集的一些典型答案示例：习题一：基本视图的绘制1. 题目：绘制一个正方体的三视图。

答案：正方体的三视图包括正视图、侧视图和俯视图。

正视图显示了正方体的前面，侧视图显示了正方体的侧面，而俯视图显示了正方体的顶面。

每个视图都应显示正方体的边长和角度。

2. 题目：绘制一个圆柱体的三视图。

答案：圆柱体的三视图包括正视图、侧视图和俯视图。

正视图显示了圆柱体的圆形截面，侧视图显示了圆柱体的侧面和高度，而俯视图显示了圆柱体的顶面和底面。

习题二：尺寸标注1. 题目：为一个长方体的三视图添加尺寸标注。

答案：尺寸标注应包括长方体的长、宽、高，以及任何需要的半径或直径。

尺寸线应清晰，尺寸数字应准确无误。

2. 题目：为一个圆锥体的三视图添加尺寸标注。

答案：圆锥体的尺寸标注应包括底面直径、侧面高度以及顶点到底部的距离。

习题三：剖视图和断面图1. 题目：为一个带有孔的长方体绘制剖视图。

答案：剖视图应显示长方体的内部结构，包括孔的位置和尺寸。

剖面线应清晰，剖面符号应与视图相对应。

2. 题目：为一个齿轮绘制断面图。

答案：断面图应显示齿轮的齿形和尺寸，剖面线应通过齿轮的齿部，显示齿的剖面形状。

习题四：装配图1. 题目：绘制一个简单机械装置的装配图。

答案：装配图应显示所有组件的相对位置和连接方式。

每个组件应有清晰的标识和编号，以便在装配说明中引用。

2. 题目：为一个轴承绘制装配图。

答案：轴承的装配图应显示轴承的内外圈、滚珠或滚柱以及任何密封件。

装配图应清楚显示轴承的装配顺序和方向。

习题五：公差与配合1. 题目：为一个轴绘制公差与配合图。

答案：公差与配合图应显示轴的直径、长度以及与孔或轴承的配合公差。

应使用适当的公差等级和配合类型。

2. 题目：为一个孔绘制公差与配合图。

机械设计基础（参考习题集）绪 论复习思考题1、 试述构件和零件的区别与联系？2、 何谓机架、原动件和从动件？第一、二章 自由度和速度分析、平面连杆机构复习思考题11、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、 何谓自由度和约束？4、 转动副与移动副的运动特点有何区别与联系？5、 何谓复合铰链？计算机构自由度时应如何处理？6、 机构具有确定运动的条件是什么？7、 什么是虚约束？习题11、 画出图示平面机构的运动简图，并计算其自由度。

（a ） (b) (c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)(d) (e) (f)复习思考题21、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题21、 试求出下列机构中的所有速度瞬心。

(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。

机械设计总论一．判断题1．凡零件只要承受静载荷，则都产生静应力。

（）2．当零件的尺寸由刚度条件决定时，为了提高零件的刚度，可选用高强度合金钢制造。

（）3．机械零件在工作中发生失效，即意味该零件一定产生了破坏。

（）4．在变应力中，当r = -1时，σm = 0，σa =σmax 。

（）5．在变应力中，当r = C（常数）时，σa /σm是随时间变化的。

（）6．润滑油的粘度与温度有关，且粘度随温度的升高而增大。

（）7．某截面形状一定的零件，当其尺寸增大时，其疲劳极限值将随之降低。

（）8．对于理论上为线接触的两接触表面处的接触应力σH与法向外载荷F成线性关系。

（）9．机械零件设计计算中最基本的设计准则是强度准则。

（）10．工业用润滑油的粘度会因为温度的升高而降低。

（）11．钢的强度极限愈高，对应力集中愈敏感。

（）12．变应力是由变载荷产生，也可能由静载荷产生。

（）二．单项选择题1．零件表面经淬火、渗氮、喷丸、滚子碾压等处理后，其疲劳强度。

（a）提高（b）降低（c）不变（d）提高或降低视处理方法而定2．某钢制零件材料的对称循环弯曲疲劳极限σ-1= 300 MPa，若疲劳曲线指数m = 9，应力循环基数N0 =107，当该零件工作的实际应力循环次数N =105时，则按有限寿命计算，对应于N的疲劳极限为MPa 。

（a）300 （b）428 （c）500.4 （d）430.5 3．零件的形状、尺寸、结构相同时，磨削加工的零件与精车加工相比，其疲劳强度______。

（a）较高（b）较低（c）相同4．变应力特性可用σmax、σmin、σm、σa、r 这五个参数中的任意______来描述。

（a ）一个 （b ）两个 （c ）三个 （d ）四个5．在图示零件的极限应力简图中，如工作应力点M 所在的ON 线与横轴间夹角θ= 45°，则该零件受的是 。

（a ）不变号的不对称循环变应力 （b ）变号的不对称循环变应力（c ）脉动循环变应力 （d ）对称循环变应力6．下列四种叙述中______是正确的。
