纳米材料检测与表征讲座

纳米粒子的表征和测试方法简介纳米科技已经成为当今科学和技术领域中最为热门的研究方向之一。

纳米粒子作为纳米材料的基本单位，具有许多特殊的性质和应用潜力，包括在医药领域的药物传输、生物传感器、催化剂等。

为了实现这些应用，对纳米粒子进行准确的表征和测试至关重要。

本文将介绍纳米粒子的表征方法和测试技术，帮助读者更好地了解和应用这些技术。

纳米粒子的表征涉及到对其形貌、尺寸、形态、化学组成、表面结构以及表面电荷等方面的研究。

以下是几种常见的纳米粒子表征方法：1. 透射电子显微镜（TEM）：TEM是一种能够观察纳米尺度物体的重要工具。

使用TEM可以直接观察到纳米粒子的形貌和结构，例如颗粒的形状、分散性和聚集度等信息。

此外，TEM还可以通过选区电子衍射技术来研究纳米粒子的晶体结构。

2. 扫描电子显微镜（SEM）：SEM是一种通过扫描样品表面的电子束来获取样品形貌和结构信息的技术。

相比于TEM，SEM可以提供更高的表面分辨率，并且适用于大尺寸样品。

使用SEM观察纳米粒子可以提供有关纳米粒子的尺寸、形貌和分布的信息。

3. 粒径分析仪：粒径分析仪是一种常用于纳米粒子的尺寸测量的仪器。

常见的粒径分析方法包括动态光散射（DLS）和激光粒度仪。

DLS适用于测量纳米颗粒的动态尺寸分布，而激光粒度仪则可用于测量纳米颗粒的静态尺寸和形状。

4. 纳米粒子表面分析：纳米粒子的表面特性对其性能和应用具有重要影响。

常见的纳米粒子表面分析方法包括傅里叶变换红外光谱（FTIR）、拉曼光谱和X射线光电子能谱（XPS）。

这些方法可以提供有关纳米粒子表面化学组成、官能团和表面电荷的信息。

在纳米粒子的测试中，除了表征方法外，还需要进行性能测试以评估其在特定应用中的可行性和效果。

以下是几种常见的纳米粒子测试方法：1. 生物相容性测试：对于医药领域中的纳米粒子应用，生物相容性是一个重要的考虑因素。

生物相容性测试包括对纳米粒子的细胞毒性、溶解性、抗原性等方面进行评估。

纳米材料的表征与测试技术纳米科技是21世纪最具发展前景的领域之一，而纳米材料作为纳米科技的重要组成部分，其性质和性能的表征与测试显得尤为重要。

本文将介绍纳米材料的表征方法和测试技术，以期为相关领域的研究提供有益的参考。

原子力显微镜是一种用于研究纳米材料表面形貌和微观结构的强大工具。

它利用微悬臂感受样品原子间的相互作用力，从而获得样品的表面形貌和粗糙度等信息。

AFM不仅可以观察纳米粒子的形貌，还可以用于研究表面修饰和吸附等现象。

透射电子显微镜是通过电子束穿过样品获取信息的一种仪器。

在纳米材料的表征中，TEM可以用来观察纳米粒子的形貌、尺寸和分布等信息。

TEM还可以用于研究纳米材料的内部结构、界面等现象。

X射线衍射是一种用于研究材料晶体结构和相变的重要手段。

通过测量X射线的衍射角度，可以获得样品的晶体结构、晶格常数和相组成等信息。

在纳米材料的表征中，XRD可以用于研究纳米粒子的物相、结晶度以及分子结构等信息。

扫描隧道显微镜主要用于测量样品的表面形貌和电子云分布。

在纳米材料的测试中，STM可以用于研究纳米结构的电子性质、表面修饰和分子吸附等现象。

STM还可以用于测量纳米材料的隧道电流和电阻等电学性质。

紫外-可见光谱是一种用于研究材料光学性质的重要手段。

在纳米材料的测试中，UV-Vis可以用于测量纳米材料的光学性质，如吸收光谱、反射光谱和透射光谱等。

通过分析这些光谱数据，可以获得纳米材料的光学带隙、粒径分布和成分等信息。

热重分析是一种用于研究材料热稳定性和质量变化的重要技术。

在纳米材料的测试中，TGA可以用于研究纳米材料在不同温度下的热稳定性、分解行为和热反应动力学等。

TGA还可以用于测量纳米材料的比表面积和孔径分布等物理性质。

本文介绍了纳米材料的表征方法和测试技术。

这些技术和方法在纳米材料的研究和开发中发挥着重要的作用，帮助科学家们深入了解纳米材料的性质和性能。

随着纳米科技的不断发展，相信未来会有更多更先进的表征和测试技术涌现，为纳米材料的研究和应用提供更全面的信息。

纳米材料的表征方法与技巧纳米材料是一种具有特殊尺寸和结构的材料，其尺寸在纳米级别（10^-9米）范围内。

由于纳米材料具有独特的物理、化学和力学特性，因此对其进行准确的表征是非常重要的。

本文将介绍几种常用的纳米材料表征方法与技巧，以帮助读者更好地了解和研究纳米材料。

1. 扫描电镜（SEM）扫描电镜（Scanning Electron Microscopy，SEM）是一种常用的表征纳米材料形貌和表面形态的方法。

SEM利用电子束照射样品，然后测量样品放出的次级电子、反射电子或散射电子，通过扫描样品的表面，获得高分辨率的表面形貌信息。

SEM能够对纳米材料进行直接观察和分析，可以得到材料的形貌、尺寸、结构以及表面粗糙度等信息。

2. 透射电子显微镜（TEM）透射电子显微镜（Transmission Electron Microscopy，TEM）是一种用于观察纳米材料内部结构的高分辨率技术。

TEM利用电子束通过样品的方式，然后测量透射电子的强度，从而获得材料的原子级别结构和晶格信息。

TEM对于研究纳米材料的晶体结构、晶粒尺寸和界面特性等方面具有很高的分辨率和灵敏度。

3. X射线衍射（XRD）X射线衍射（X-ray Diffraction，XRD）是一种用于分析纳米材料结晶性质的重要手段。

通过照射样品表面的X射线，通过分析和测量样品对X射线的衍射图样，可以确定样品的晶体结构、晶体相对应的晶格参数以及晶粒尺寸等信息。

XRD对于研究纳米材料的晶体结构和晶体相变等方面具有很高的准确性和可靠性。

4. 傅里叶变换红外光谱（FTIR）傅里叶变换红外光谱（Fourier Transform Infrared Spectroscopy，FTIR）是一种用于表征纳米材料的化学组成和官能团的方法。

通过测量样品在红外区域的吸收和散射光谱，可以确定样品中存在的化学键和官能团类型，并帮助研究者了解纳米材料的结构和表面性质。

FTIR对于研究纳米材料的化学组成、官能团修饰以及材料与其他物质之间的相互作用具有重要意义。

如何正确进行纳米材料的制备和表征纳米材料是具有尺寸在纳米尺度范围内的材料，其独特的物理、化学和生物学性质使其广泛应用于能源、环境和生物医学等领域。

正确的纳米材料制备和表征方法对于研究和开发新型纳米材料至关重要。

在本文中，我们将介绍如何正确进行纳米材料的制备和表征的方法。

一、纳米材料的制备方法1. 化学合成法：化学合成是常用的纳米材料制备方法之一。

通过合成反应在液相或气相中控制物质的形成和聚合来制备纳米材料。

例如，溶剂热法、气相沉积法和溶胶凝胶法等方法都可以制备出颗粒尺寸在纳米尺度的材料。

2. 物理制备法：物理制备法主要通过物理方法来制备纳米材料，如机械研磨、电弧放电和溅射等。

这些方法可以制备出纳米颗粒、纳米片或纳米线等形状的材料。

3. 生物制备法：生物合成法是一种绿色环保的纳米材料制备方法，通过利用生物体内的生物化学反应来制备纳米材料。

例如，利用细菌、植物或其他生物体来合成纳米颗粒，如银纳米颗粒和二氧化硅纳米颗粒等。

4. 模板法：模板法是一种通过模板控制纳米材料形成的方法。

它利用具有纳米尺度孔隙结构的材料作为模板，使其内部形成纳米材料。

常用的模板包括胶体晶体、多孔材料和纳米线等。

二、纳米材料的表征方法1. 扫描电子显微镜（SEM）：SEM是一种常用的表征纳米材料形貌的方法。

利用电子束扫描样品表面，通过检测和记录电子束与样品相互作用所产生的信号来获得样品的形貌信息和表面结构特征。

2. 透射电子显微镜（TEM）：TEM是一种用于观察纳米材料形貌和晶体结构的高分辨率显微镜。

通过透射电子束对样品进行投射，并通过透射电子的散射图像来获得样品的形貌和晶体结构信息。

3. 傅里叶变换红外光谱（FTIR）：FTIR是一种用于表征纳米材料的化学成分和功能基团的方法。

通过测量红外光谱吸收或散射信号，可以确定纳米材料的化学成分和结构。

4. X射线衍射（XRD）：XRD是一种用于表征纳米材料晶体结构和晶体学参数的方法。

通过测量样品对入射X射线的衍射和散射，可以确定纳米材料的晶体结构、晶格常数和晶体取向。

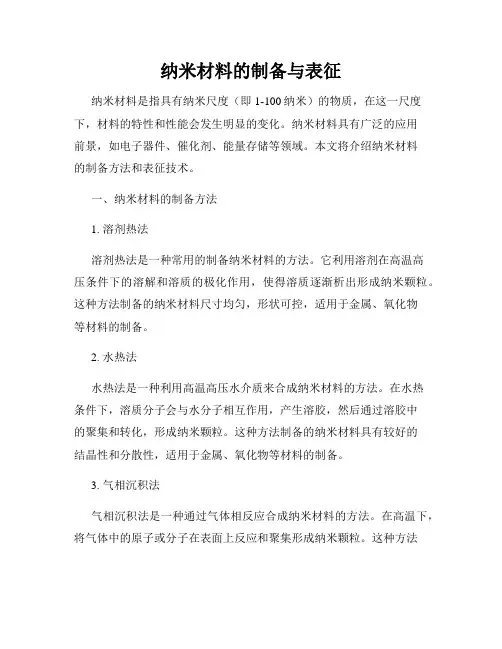

纳米材料的制备与表征纳米材料是指具有纳米尺度（即1-100纳米）的物质，在这一尺度下，材料的特性和性能会发生明显的变化。

纳米材料具有广泛的应用前景，如电子器件、催化剂、能量存储等领域。

本文将介绍纳米材料的制备方法和表征技术。

一、纳米材料的制备方法1. 溶剂热法溶剂热法是一种常用的制备纳米材料的方法。

它利用溶剂在高温高压条件下的溶解和溶质的极化作用，使得溶质逐渐析出形成纳米颗粒。

这种方法制备的纳米材料尺寸均匀，形状可控，适用于金属、氧化物等材料的制备。

2. 水热法水热法是一种利用高温高压水介质来合成纳米材料的方法。

在水热条件下，溶质分子会与水分子相互作用，产生溶胶，然后通过溶胶中的聚集和转化，形成纳米颗粒。

这种方法制备的纳米材料具有较好的结晶性和分散性，适用于金属、氧化物等材料的制备。

3. 气相沉积法气相沉积法是一种通过气体相反应合成纳米材料的方法。

在高温下，将气体中的原子或分子在表面上反应和聚集形成纳米颗粒。

这种方法制备的纳米材料纯度高，晶格结构完整，适用于金属、合金等材料的制备。

二、纳米材料的表征技术1. 扫描电子显微镜（SEM）扫描电子显微镜是一种常用的表征纳米材料形貌和表面形貌的技术。

它通过扫描样品表面，利用来自样品表面的次级电子、逆散射电子等信号来形成图像。

通过SEM可以观察纳米材料的形态、尺寸和分布情况。

2. 透射电子显微镜（TEM）透射电子显微镜可以观察样品的原子尺度结构和晶体缺陷等细微特征。

通过透射电子显微镜，可以获取纳米材料的晶格结构、晶体形貌和晶界等信息。

3. X射线衍射（XRD）X射线衍射是一种常用的表征纳米材料晶体结构的技术。

通过照射样品，并测量样品对入射X射线的散射情况，可以得到样品的衍射图谱。

通过分析衍射图谱，可以确定纳米材料的晶格参数和晶体结构。

4. 红外光谱（IR）红外光谱可以表征纳米材料的化学成分和化学键的信息。

纳米材料在红外光的激发下，会吸收特定频率的红外光，从而产生红外吸收谱。

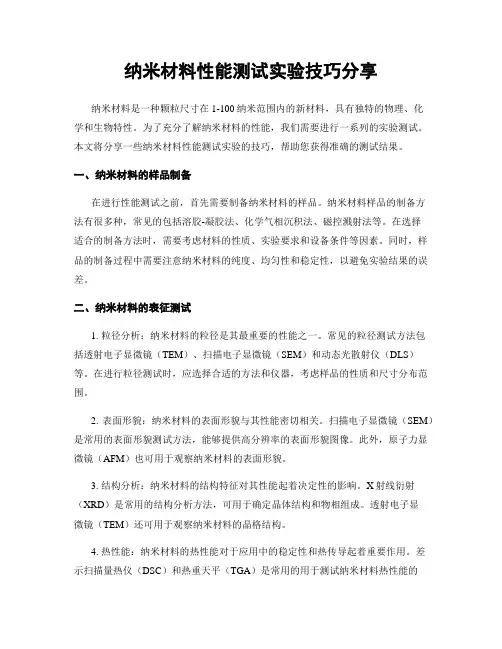

纳米材料性能测试实验技巧分享纳米材料是一种颗粒尺寸在1-100纳米范围内的新材料，具有独特的物理、化学和生物特性。

为了充分了解纳米材料的性能，我们需要进行一系列的实验测试。

本文将分享一些纳米材料性能测试实验的技巧，帮助您获得准确的测试结果。

一、纳米材料的样品制备在进行性能测试之前，首先需要制备纳米材料的样品。

纳米材料样品的制备方法有很多种，常见的包括溶胶-凝胶法、化学气相沉积法、磁控溅射法等。

在选择适合的制备方法时，需要考虑材料的性质、实验要求和设备条件等因素。

同时，样品的制备过程中需要注意纳米材料的纯度、均匀性和稳定性，以避免实验结果的误差。

二、纳米材料的表征测试1. 粒径分析：纳米材料的粒径是其最重要的性能之一。

常见的粒径测试方法包括透射电子显微镜（TEM）、扫描电子显微镜（SEM）和动态光散射仪（DLS）等。

在进行粒径测试时，应选择合适的方法和仪器，考虑样品的性质和尺寸分布范围。

2. 表面形貌：纳米材料的表面形貌与其性能密切相关。

扫描电子显微镜（SEM）是常用的表面形貌测试方法，能够提供高分辨率的表面形貌图像。

此外，原子力显微镜（AFM）也可用于观察纳米材料的表面形貌。

3. 结构分析：纳米材料的结构特征对其性能起着决定性的影响。

X射线衍射（XRD）是常用的结构分析方法，可用于确定晶体结构和物相组成。

透射电子显微镜（TEM）还可用于观察纳米材料的晶格结构。

4. 热性能：纳米材料的热性能对于应用中的稳定性和热传导起着重要作用。

差示扫描量热仪（DSC）和热重天平（TGA）是常用的用于测试纳米材料热性能的仪器。

通过对纳米材料的热性能进行测试，可以了解其热稳定性、热分解温度等参数。

5. 电学性能：纳米材料常常表现出与传统材料截然不同的电学性能。

例如，纳米金属具有较低的电阻率和较高的电导率。

电学性能测试可以通过四引线法、霍尔效应测量法等方法进行。

三、实验技巧和注意事项1. 样品处理：纳米材料样品在处理过程中易受到环境的影响，因此应尽量避免暴露在空气中或其他可能导致材料变化的条件下。

例一、热氧化法制备WO 2.9纳米棒利用SEM 知道了棒的集体形貌、大体尺寸、取向特性等。

利用XRD 分析获取了纳米棒的晶体结构以及取向分布等信息。

利用TEM 、SAD 、HRTEM 、EDS 等分析可以获取单根纳米棒的结构、直径、化学成分、生长方向等信息。

例一、热氧化法制备纳米棒材料的分析与表征概述Raman 光谱和光致发光谱给出了化学键合和光学性能信息。

JEOL－200CX 分析型透射电镜透射电镜观察法(TEM观察法).透射电镜观察法(TEM观察法).纳米TiO2晶粒尺寸分布•C 透射电镜观察法(TEM观察法).Ｘ射线法Ｘ射线法Ｘ射线法比表面积法比表面积法方程：吸附质分压P0: 吸附剂饱和蒸汽压V之间的数量关系，为比表面积测定提供了很好的理论基础。

轴，为方程做图进行线性拟合，得到直线的斜率和截距，从而求得值计算出被测样品比表（二）纳米材料的颗粒尺寸与粒度分析拉曼散射法拉曼原理：当一束波长为λ的光照射到物质上之后，一部分拉曼散射与粉体粒径的关系：拉曼散射法z 特点：灵敏度较低，一般只能测定样品中含量在1%以上的物相，同时，定量测定的准确度也不高，一般在1%的数量级。

z 所需样品量大（0.1g），才能得到比较准确的结果，对非晶样品不能分析。

z 样品的颗粒度对X射线的衍射强度及重现性有大的影响。

一般颗粒越大，则参与衍射的晶粒数就越少，且产生初级消光效应，使得强度的重现性较差。

z 要求粉体样品的颗粒度大小在0.1 ～10μm范围。

对吸收系数大的样品，参加衍射的晶粒数减少，也会使重现性变差。

因此在选择参比物质时，尽可能选择结晶完好，晶粒小于5μm，吸收系数小的样品。

z 可采用压片，胶带粘以及石蜡分散的方法进行制样。

由于X射线的吸收与其质量密度有关，因此要求样品制备均匀，否则会严重影响定量结果的重现性（三）纳米材料的结构形貌分析X射线衍射结构/物相分析：XRD 物相分析是基于多晶样品对X 射线的衍射效应，对样品中各组分的存在形态进行分析。

现代分析方法‎纳米材料的表‎征与测试技术‎分析科学现代‎方法正是人类‎知识宝库中最‎重要、最活跃的领域‎之一，它不仅是研究‎的对象，而且又是观察‎和探索世界，特别是微观世‎界的重要手段‎，各行各业都离‎不开它。

随着纳米材料‎科学技术的发‎展，要求改进和发‎展新分析方法‎、新分析技术和‎新概念，提高其灵敏度‎、准确度和可靠‎性，从中提取更多‎信息，提高测试质量‎、效率和经济性‎。

纳米科学和技‎术是在纳米尺‎度上（0.1-100nm之‎间）研究物质(包括原子、分子)的特性和相互‎作用，并且利用这些‎特性的多学科‎的高科技。

纳米科技是未‎来高科技的基‎础，而适合纳米科‎技研究的仪器‎分析方法是纳‎米科技中必不‎可少的实验手‎段。

因此，纳米材料的分‎析和表征对纳‎米材料和纳米‎科技发展具有‎重要的意义和‎作用。

纳米技术与纳‎米材料是一个‎典型的新兴高‎技术领域。

虽然许多研究‎人员已经涉足‎了该领域的研‎究，但还有很多研‎究人员以及相‎关产业的从业‎人员对纳米材‎料还不很熟悉‎，尤其是如何分‎析和表征纳米‎材料、如何获得纳米‎材料的一些特‎征信息。

为了满足纳米‎科技工作者的‎需要，本文对纳米材‎料的一些常用‎分析和表征技‎术，主要从纳米材‎料的成分分析‎、形貌分析、粒度分析、结构分析以及‎表面界面分析‎等几个方面进‎行简要阐述。

1. 纳米材料的粒‎度分析1.1粒度分析的‎概念大部分固体材‎料均是由各种‎形状不同的颗‎粒构造而成，因此，细微颗粒材料‎的形状和大小‎对材料结构和‎性能具有重要‎的影响。

尤其对纳米材‎料，其颗粒大小和‎形状对材料的‎性能起着决定‎性的作用。

因此，对纳米材料的‎颗粒大小、形状的表征和‎控制具有重要‎意义。

一般固体材料‎颗粒大小可以‎用颗粒粒度概‎念来表述。

对于不同原理‎的粒度分析仪‎器，所依据的测量‎原理不同，其颗粒特性也‎不同，只能进行有效‎对比，不能进行横向‎直接对比。

由于粉体材料‎颗粒形状不可‎能都是均匀球‎形的，有各种各样的‎结构，因此，在大多数情况‎下粒度分析仪‎所测的粒径是‎一种等效意义‎上的粒径，和实际的颗粒‎大小分布会有‎一定的差异，因此只具有相‎对比较的意义‎。
