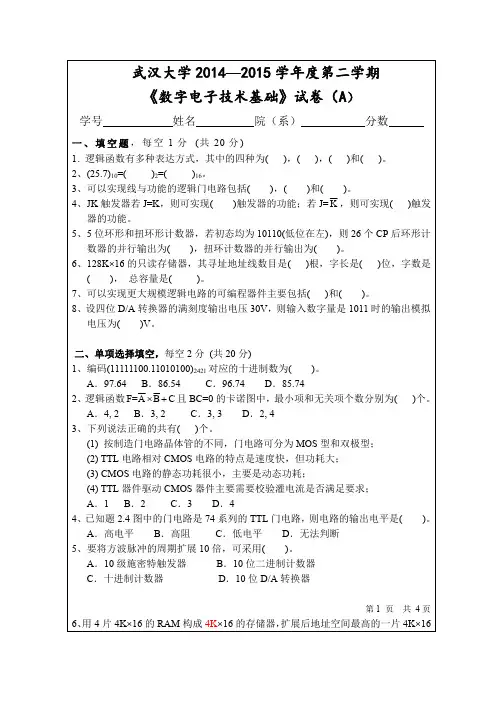

武汉大学2014—2015学年度第二学期

《数字电子技术基础》试卷(A)

学号姓名院(系)分数

一、填空题,每空1分(共20分)

1.逻辑函数有多种表达方式,其中的四种为(),(),()和()。

2、(25.7)10=()2=()16。

3、可以实现线与功能的逻辑门电路包括(),()和()。

4、JK触发器若J=K,则可实现()触发器的功能;若J=K,则可实现()触发

器的功能。

5、5位环形和扭环形计数器,若初态均为10110(低位在左),则26个CP后环形计

数器的并行输出为(),扭环计数器的并行输出为()。

6、128K×16的只读存储器,其寻址地址线数目是()根,字长是()位,字数是

(),总容量是()。

7、可以实现更大规模逻辑电路的可编程器件主要包括()和()。

8、设四位D/A转换器的满刻度输出电压30V,则输入数字量是1011时的输出模拟

电压为()V。

二、单项选择填空,每空2分(共20分)

1、编码(11111100.11010100)2421对应的十进制数为()。

A.97.64B.86.54C.96.74D.85.74

2、逻辑函数F=A B C

⨯+且BC=0的卡诺图中,最小项和无关项个数分别为()个。

A.4,2B.3,2C.3,3D.2,4

3、下列说法正确的共有()个。

(1)按制造门电路晶体管的不同,门电路可分为MOS型和双极型;

(2)TTL电路相对CMOS电路的特点是速度快,但功耗大;

(3)CMOS电路的静态功耗很小,主要是动态功耗;

(4)TTL器件驱动CMOS器件主要需要校验灌电流是否满足要求;

A.1B.2C.3D.4

4、已知题2.4图中的门电路是74系列的TTL门电路,则电路的输出电平是()。

A.高电平B.高阻C.低电平D.无法判断

5、要将方波脉冲的周期扩展10倍,可采用()。

A.10级施密特触发器B.10位二进制计数器

C.十进制计数器D.10位D/A转换器

第1页共4页6、用4片4K×16的RAM构成4K×16的存储器,扩展后地址空间最高的一片4K×16

的RAM的寻址范围是()。

A.1000H-1FFFH B.2000H-2FFFH C.3000H-3FFFH D.4000H-4FFFH 7、VHDL语言中,下列标识符定义正确的个数有()。

(1)my_counter(2)2FFT(3)Sig_N(4)ALL_RST_(5)return

A.2B.3C.4D.5

8、用555定时器组成施密特触发器,当输入控制端引脚5外接8V电压时,回差电

压为()。(555定时器的功能表见附录)

A.2.67V B.4V C.3.33V D.6.67V

9、在ADC工作过程中包括保持a、采样b、编码c和量化d四个过程,它们的先

后次序应该是()。

A.abcd B.bcda C.cbad D.badc

10、通常DAC中输出端运算放大器的作用是()。

A.倒相B.放大C.积分D.求和

题2.4图题4.1图题4.2图

三、函数化简题,每小题5分(共10分)

1、代数法化简F=AB BD+CE+AD

2、卡诺图法化简F=∑m(3,6,8,9,11,12)+∑d(0,1,2,13,14,15)

四、分析简答题,(共20分)

1、分析题4.1图所示电路的逻辑功能,要求写出完整的步骤。(6分)

2、题4.2图中为用TTL电路驱动CMOS电路的实例,试计算上拉电阻的取值范围,

TTL与非门在V OL≤0.2V时最大输出电流为10mA,输出管截止时有100μA电流,CMOS门输入电流可忽略,要求加到CMOS或非门的电压V IH≥4.2V,V IL≤0.2V,电源电压为5V。(6分)

第2页共4页3、电路如题4.3图所示,设初态均为0。试画出对应CP作用下Q0、Q1、φ1、φ2、

φ3、φ4的波形。(不考虑门的延迟,74LS139的功能表见附录)(8分)

题4.3图

五、分析设计题,每小题10分(共30分)

1、试用一片74HC151设计一个8421码的检码电路,要求当输入大于等于3且小于

等于7时输出1,否则电路输出0。(74HC151的引脚图和功能表见附录)

2、试用集成计数器74HC161一块,数据选择器74HC151两块及适当的门电路组合

设计一个序列信号发生器。序列输出信号依次为11001110101,以此循环反复。

(74HC161和74HC151的引脚图和功能表见附录)

3、试用两片中规模通用集成电路555设计带延时的声音报警电路。当出现告警信

号后1秒后才发声告警,要求给出延时环节相关元件的参数。(555的引脚图和功能表见附录)(提示:前一块555构成单稳触发器,后一块555构成多谐振荡器)

附录

1、555定时器的逻辑引脚图和功能表

第3页共4页2、74LS139的功能表

3、74HC151逻辑引脚图和功能表

4、74HC161逻辑引脚图和功能表

第4页共4页所长签字:教学院长签字:
