最新k0+410.0新G310跨南水北调总干渠桥梁新建工程施工组织设计(最终)

  • 格式：doc
  • 大小：3.27 MB
  • 文档页数：176

k0+410.0新G310跨南水北调总干渠桥梁新建工程施工组织设计(最终)目录第一章施工组织设计编制说明 (5)1.1 编制依据 (5)1.2 编制原则 (6)第二章工程概况及施工目标 (7)2.1 工程概况 (7)2.2 施工目标 (11)第三章施工组织管理及施工部署 (13)3.1 施工组织管理机构 (13)3.1.1组织机构设置 (13)3.1.2管理职责 (15)3.2 施工部署 (19)3.2.1技术准备 (19)3.2.2施工现场准备 (20)3.2.3机械设备准备 (22)3.2.4环境保护准备 (22)3.2.5工程材料准备 (22)3.2.6劳动力准备 (22)第四章施工方案与技术措施 (23)4.1 测量方案 (23)4.1.1平面放样和轴线控制 (23)4.1.2高程放样 (24)4.1.3下部结构的测量 (25)4.1.4上部结构（连续箱梁）的施工测量 (25)4.1.5桥面铺装、护栏的测设 (26)4.1.6堆载预压对浇筑砼支架模板的沉降观测 (26)4.1.7沉降位移观测 (26)4.2 钻孔灌注桩施工技术方案 (27)4.2.1施工准备与计划 (27)4.2.2施工工艺流程 (28)4.2.3 灌注桩施工布置 (29)4.2.4埋设护筒及钻机就位 (29)4.2.5泥浆制备 (29)4.2.6钻进 (30)4.2.7清孔 (30)4.2.8制作安装钢筋笼及检测管 (31)4.2.9安放导管 (32)4.2.10二次清孔 (32)4.2.11灌注水下混凝土 (32)4.2.12成桩质量检验 (33)4.3 承台施工技术方案 (34)4.3.1施工工艺流程 (34)4.3.2施工准备 (35)4.3.3基坑防护 (35)4.3.4基坑开挖、排水、凿桩头 (35)4.3.5绑扎钢筋、立模板 (36)4.3.6混凝土浇筑及养生 (36)4.4 墩身施工方案与技术措施 (37)4.4.1施工工艺流程 (37)4.4.2准备工作与测量控制 (37)4.4.3钢筋绑扎 (38)4.4.4组合钢模板安装 (38)4.4.5混凝土工程 (40)4.5 现浇预应力钢筋混凝土连续箱梁施工方案与技术措施 (42)4.5.1支架搭设 (42)4.5.2支架预压 (43)4.5.3挂篮施工方案 (44)4.5.4箱梁模板的制作安装 (44)4.5.5钢筋工程 (48)4.5.6定位筋、波纹管的安装及穿束 (50)4.5.7混凝土工程 (52)4.5.8预应力张拉 (53)4.5.9预应力孔道压浆 (56)4.6 挂篮施工技术方案 (57)4.6.1总体施工规划 (57)4.6.2总体施工方法及施工顺序 (65)4.6.3悬臂箱梁施工方法及施工工艺 (66)4.7 伸缩缝安装 (91)4.8 护栏施工 (92)4.9 沥青混凝土铺装 (92)第五章质量管理体系与措施 (96)5.1 质量管理目标 (96)5.2 质量保证体系 (96)定期考核并设立奖罚方 (97)每月底组织工程质量检查评比 (97)5.3 质量保证组织措施 (98)5.3.1思想保证措施 (98)5.3.2组织保证措施 (99)5.3.3技术保证措施 (102)5.3.4施工保证措施 (103)5.3.5经济保证措施 (105)5.3.6具体施工技术保证措施 (106)5.4工种岗位技术培训 (110)5.5为确保质量所采取的检测试验、见证取样等保证措施 (110)5.5.1检测试验组织机构 (110)5.5.2检测机械、设备配置 (110)5.5.3进货检验和试验 (112)5.5.4过程检验和试验 (112)5.6分部分项分阶段验收步骤及办法 (114)5.7隐蔽工程的质量保证措施 (114)5.7.1隐蔽工程质量检查工艺流程 (114)5.7.2岗位责任制 (115)5.7.3技术保证措施 (115)5.7.4工程质量检查及验收制度 (116)第六章安全管理体系与措施 (117)6.1安全生产目标及安全质量保证体系 (117)6.2安全生产标准化管理措施 (117)6.3施工消防安全管理措施 (120)6.4 施工机械设备安全技术措施 (121)6.5项目部综合管理措施 (121)6.6专项安全技术措施 (123)6.6.1安全用电 (123)6.6.2满堂支架 (124)6.6.3剪刀撑与横向斜撑 (124)6.6.4斜梯道 (125)6.6.5安全防护 (126)6.6.6拆除脚手架 (126)6.6.7起重吊装 (127)6.6.8高空作业 (128)6.7各分项工程施工安全保证措施 (129)6.8安全保卫 (133)6.9安全惩罚措施 (133)第七章文明及环境保护管理体系与措施 (135)7.1文明管理机构、管理流程原则 (135)7.2文明施工措施 (137)7.3合理布置场地，做好临时围档，搞好施工场地容貌 (138)7.4搞好治安、保卫工作 (139)7.5做好生活和环境卫生工作 (140)7.6施工现场的CI策划 (140)7.7环境保护措施 (141)7.8 减少扰民的措施 (142)7.9 水环境的保护措施 (143)7.10大气环境的保护措施 (144)7.11噪声环境的保护措施 (145)7.12振动环境的保护措施 (146)7.13固体废弃物 (147)第八章工程进度计划与措施 (148)8.1工期目标 (148)8.2 工程施工节点计划 (148)8.3保证工期措施 (148)8.3.1集中优势兵力，发挥单位优势，开展专业化施工 (149)8.3.2加强网络计划控制，实行目标管理，实现工期目标 (150)8.3.3科学组织安排，加强协作勾通，全力保障施工生产 (150)8.3.4抓好资金管理，确保资金投入 (151)8.3.5搞好对外关系，确保施工生产顺利进行 (151)8.3.6科学配置生产要素及设备物资管理,确保供应渠道畅通 (151)8.3.7抓住时机，掀起施工高潮 (151)8.3.8积极推广先进经验和先进技术，提高劳动生产率 (152)8.3.9做好雨季、冬季施工安排 (152)8.3.10以安全、质量促进度，确保施工生产顺利进行 (153)8.3.11对施工进度进行有效监控，确保资源合理配置 (153)8.4保证工期的奖惩办法 (153)第九章配合措施 (154)第十章资源配备计划 (158)10.1设备人员动员周期 (158)10.2设备、人员、材料运到施工现场的方法 (158)10.3设备配置的原则 (159)10.4主要机械设备配备计划 (159)10.5 劳动力安排计划 (159)10.6主要材料供应计划及供应方案 (159)附表一：拟投入的主要施工设备表 0附表二：劳动力计划表 (2)施工总平面布置 (3)第一章施工组织设计编制说明1.1 编制依据1）《郑州市新G310跨南水北调总干渠桥梁新建工程施工图》；2）《郑州市新G310跨南水北调总干渠初步设计专家审查意见》；3）交通部现行的路线、路基、路面、地质、水文、桥涵、交通工程及沿线设施、环境保护、概预算等相关专业的勘测、设计、施工技术规范；4）我单位的施工技术水平、管理水平和施工机械装备能力，同类工程施工经验和机械化作业水平。

5）我单位ISO9001质量管理体系文件、OHSAS18001职业健康安全管理体系文件、ISO14001 环境管理体系文件。

6）交通部部颁有关设计标准与规范：《公路工程技术标准》（JTG B01-2003）《公路工程地质勘察规范》（JTJ 064-1998）《公路工程质量检验评定标准》（JTG F80/1-2004）《城市道路交通设计规范》（GB50220-95）《城市桥梁设计规范》（CJJ 11-2011）《城市道路照明设计标准》（CJJ 45-2006）《城市道路绿化规划与设计规范》（CJJ 75-97）《低压配电设计规范》（GB50054-95）《公路排水设计规范》（JTJ018—97）《公路交通安全设施设计规范》(JTG D81-2006)1.2 编制原则以初步设计图纸文件和现场踏勘为基础，针对工程特点、难点、重点，结合我单位的施工特长、经验、技术、设备能力，本着“安全为先，质量为本”的安全质量原则，以“确保安全，提高质量，均衡生产，文明施工，降低成本，如期高效”的项目管理思路，同时制定了详细的质量、安全、工期保证措施和各项规章制度，力争达到“质量第一、技术先进、方案可行、工期提前”的目标，以满足业主对本项目的要求。

根据以下原则进行施工组织设计的编制：1）本施工组织设计的根据是与业主签定的《合同协议书》及施工图纸。

2）本施工组织设计的编制以合同总工期目标要求作为基点和进度控制目标，统筹考虑此项目的施工工艺、现场布置及施工进度计划。

3）本施工组织设计列出的工、料、机等各种资源计划仅作为指导施工参考用，不作为最后的供应计划，其各项数量如有出入时，应以施工中所下达的预算数量为准。

4）本施工组织设计分别接受监理工程师和业主的审核，通过后予以实施。

5）凡本施工组织设计未涉及的内容，将在今后施工进度中在开工报告中不断补充完善。

第二章工程概况及施工目标2.1 工程概况本项目位于郑州市管城区南曹乡境内，新G310与南水北调总干渠交汇处，总干渠中线与桥轴线交叉桩号为K0+410.000，对应南水北调总干渠中心桩号为SH（3）182+543.138，夹角45度。

2.1.1 结构形式本桥上部结构采用三幅75+130+75三跨变截面现浇预应力混凝土连续箱梁，下部结构采用弧形端头的方柱实心墩，桥台采用肋板式桥台，钻孔灌注桩基础。

2.1.2技术标准本项目所采用的技术标准为一级公路设计标准，设计车速为80km∕h，桥梁全长290米，桥梁设计荷载为公路-Ⅰ级；采用城市道路设计线形标准。

2.1.3主要工程量：桥梁混凝土36863m3，箱涵一道，挖填土方27.25万m3，防排水工程2456m3，沥青混凝土路面42538m2。

2.1.4 地形、地质新G310跨南水北调总干渠桥梁场地位于郑州市东南部，地貌单元属山前冲洪积波状平原，勘察场地为耕地，既有场地标高约126.55～129.62m,最大高差 3.5m左右。

现南水北调总干渠正在施工，开挖深度约为12米，渠口宽130米。

根据现场钻探揭示，标贯试结果，勘探深度范围内约19.0m以浅为第四纪全新世冲积形成粉土、粉砂；约19.0-45.0m为第四纪晚更新世冲积粉土、细砂层；约45.0-以下为第四纪中更新世冲洪积形成粉质黏土、黏土、细砂层。

将勘察深度内的土层按其不同的成因、时代及物理力学性质差异划分为12个工程地质单元层。

合集下载

河北段南水北调道桥施工组织设计

河北段南水北调道桥施工组织设计

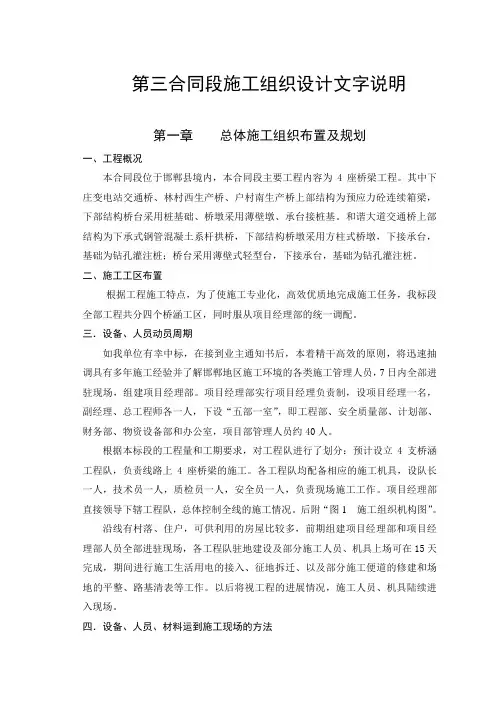

第三合同段施工组织设计文字说明第一章总体施工组织布置及规划一、工程概况本合同段位于邯郸县境内，本合同段主要工程内容为4座桥梁工程。
